产品描述
FSA-100快速激光测距传感器是砝石激光雷达（FaseLase）激光传感器快速系列中测量速度较快的一款产品。它用于对快速移动物体的探测和快速移动物体对周边环境的探测，其速度、精度和探测距离都能满足大部份客户的需求，产品在智能交通、火车、高铁等领域有广泛应用。
产品参数
| 项目(Project) | 指标(Index) |
|---|---|
| 标准测程和绝对精度 | 0.5m～ 100m@18% ±5cm@100m@1.43kHz |
| Range and absolute accuracy | |
| 测距重复精度 | ±3cm@10m@1.43kHz |
| Ranging Repeatability | |
| 测量频率 | 出厂 1.43kHz，最高可设置 14.28kHz |
| Measuring frequency | |
| 光源 | 激光二极管 905nm，发光功率≤1mW； 符合 GB7247.1-2001 I 类激光人眼安全要求 指示激光，发光功率≤5mW； 符合 GB7247.1-2001 Ⅲ类激光人眼安全要求； Laser diode 905nm, ≤1mW; Meets GB7247.1-2001; Class I laser human eye safety requirements |
| light source | |
| 供电 | DC12V-24V，250mA，≤3W |
| Power supply | |
| 输出接口 | TTL |
| OutputInterface | |
| 通讯速率 | 出厂 115200bps |
| Communicationrate | |
| 操作温度范围 | －10℃ ~ ＋50℃ |
| Operating temperature | |
| 存储温度范围 | －20℃ ~ ＋70℃ |
| storage temperature | |
| 防护等级 | IP66；IEC60529 |
| Protection level | |
| 重量 | 800g |
| Weight | |
| 机械尺寸 Dimensions | 141×105×70mm |

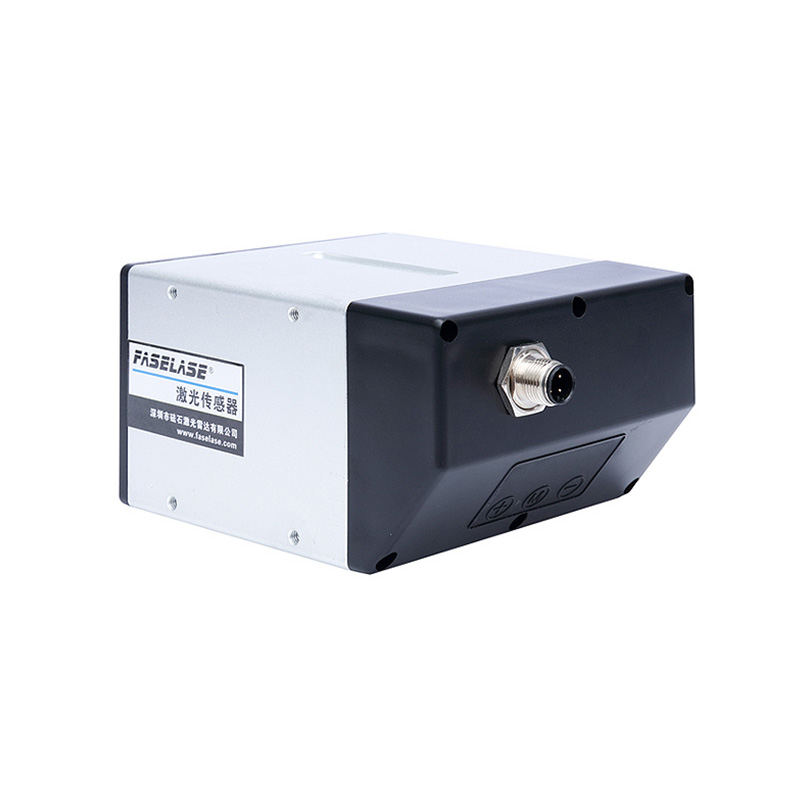

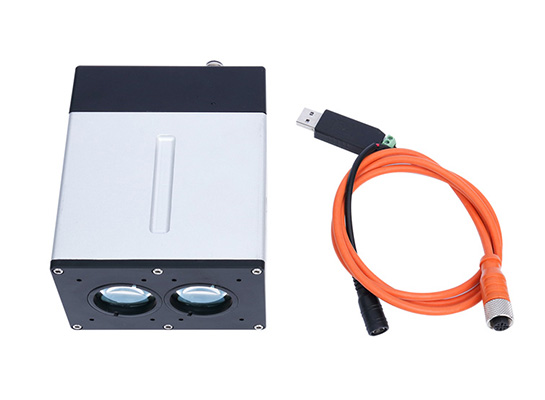

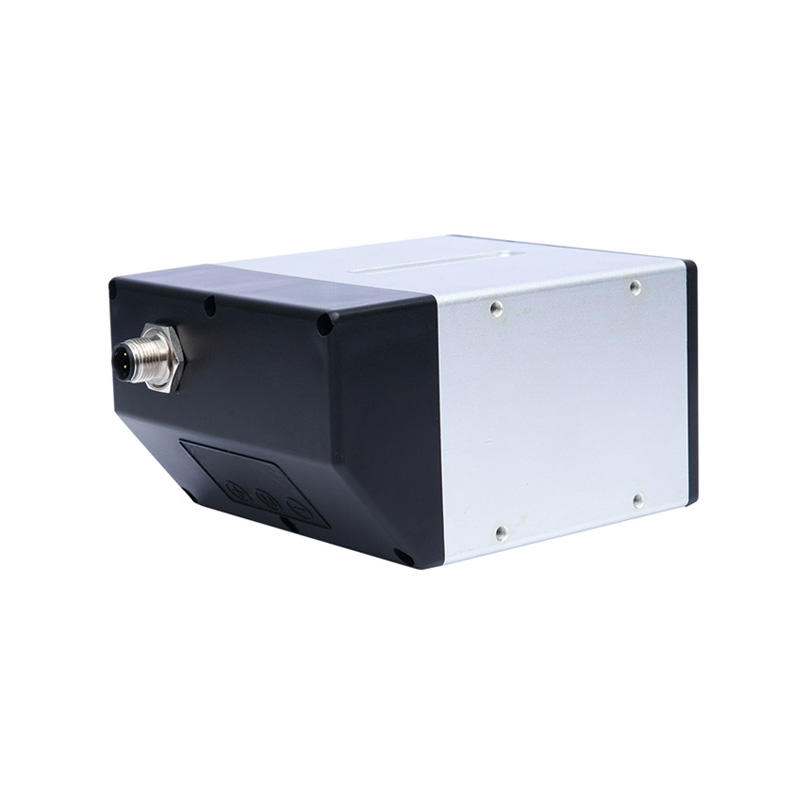

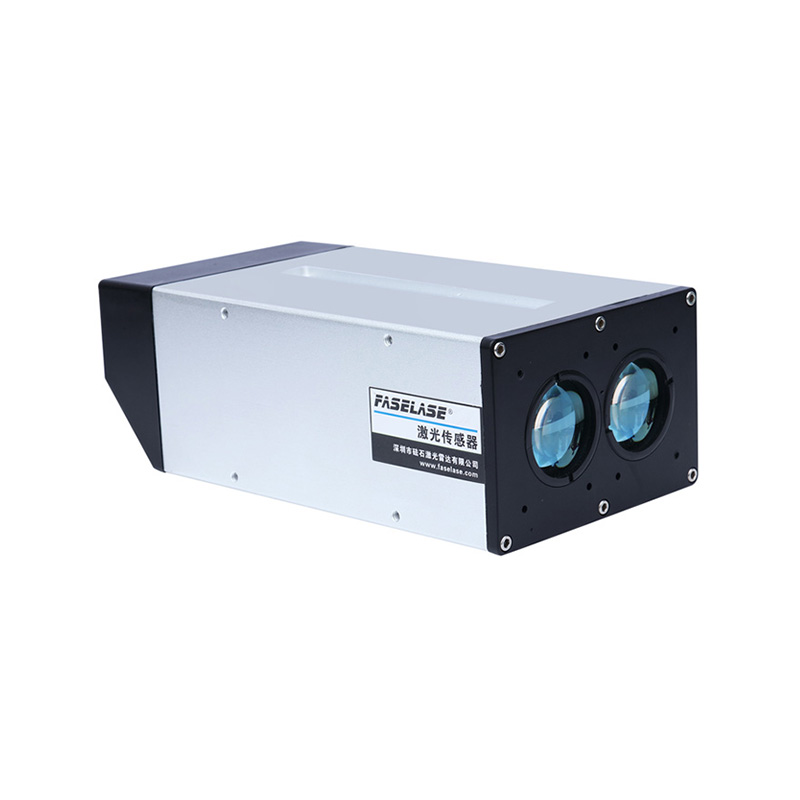

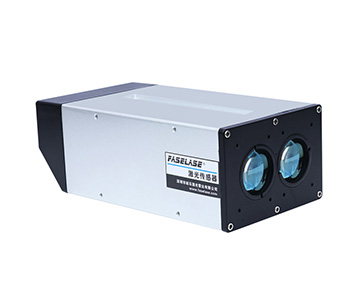

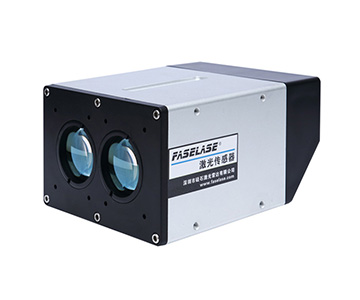

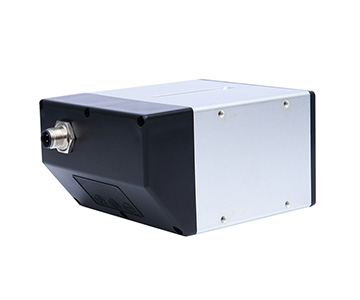

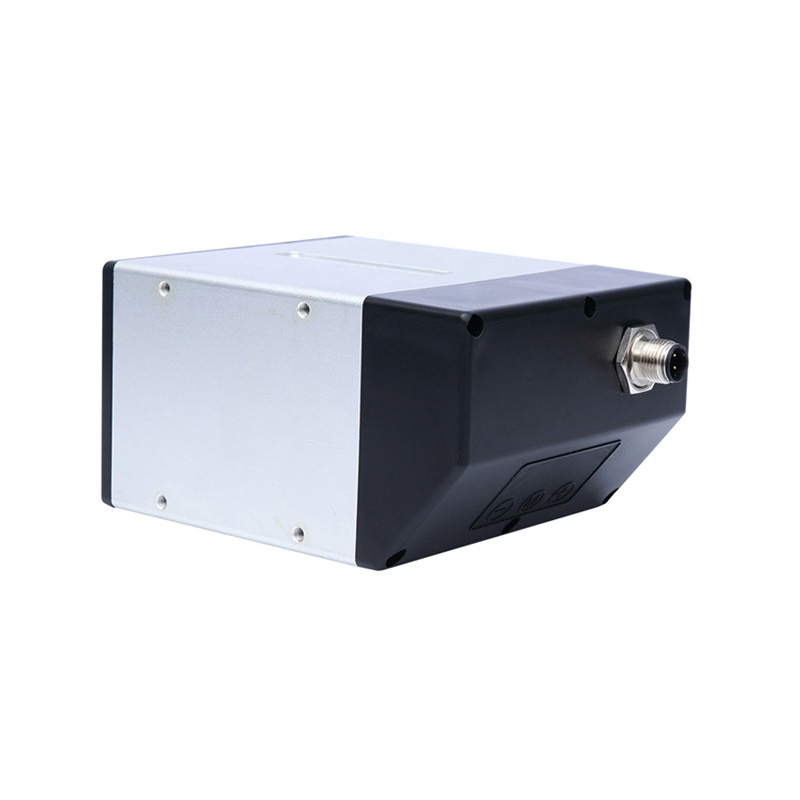

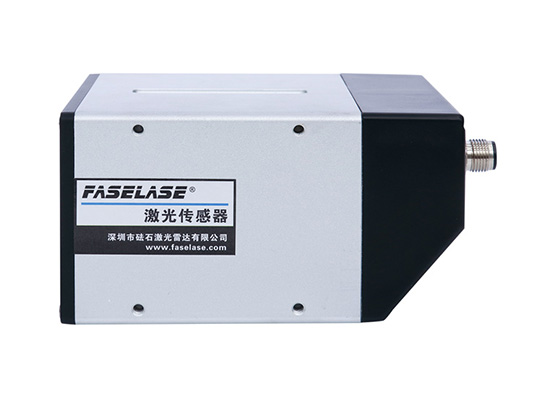

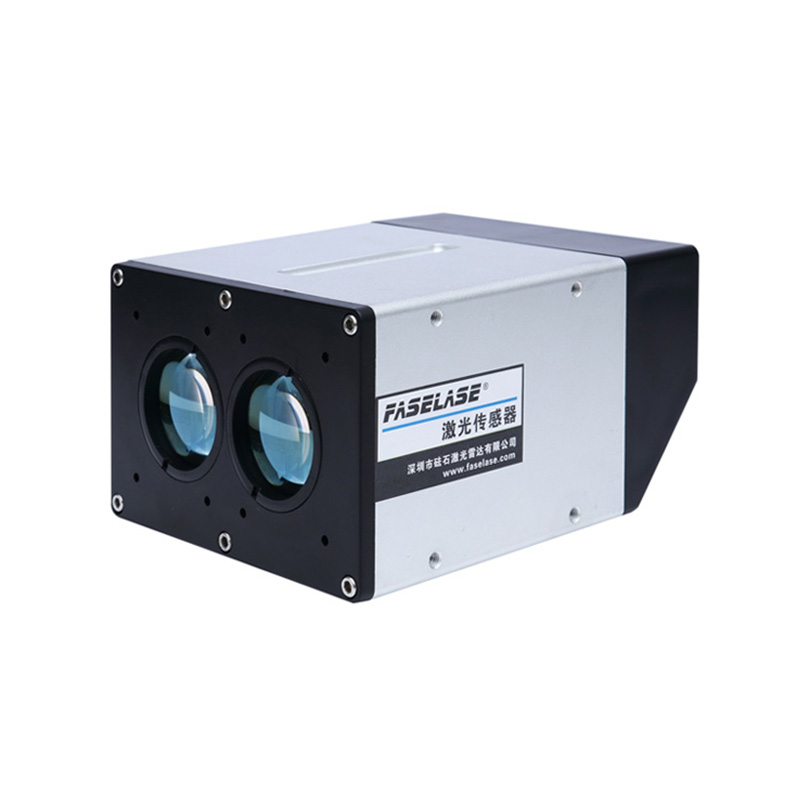

产品展示
● 测程长：0.5m-100m
● 测量频率高达14kHz
● 采用人眼安全保护激光，符合标准
● FS螺旋接线端便于连接
● 可选配望远镜适配器或激光笔使得安装非常简便
● FSA-100快速产品为防止灰尘和水汽浸入，外壳防护等级达到IP66
激光测距传感器采用安全的激光等级，对人眼无伤害或伤害风险极低。砝石tof激光测距传感器10m~100m模组快速检测移动物体，测程:0.15m~10m，测量频率:高达14.28KHz，采用一级人眼安全保护激光，符合国际国内标准。

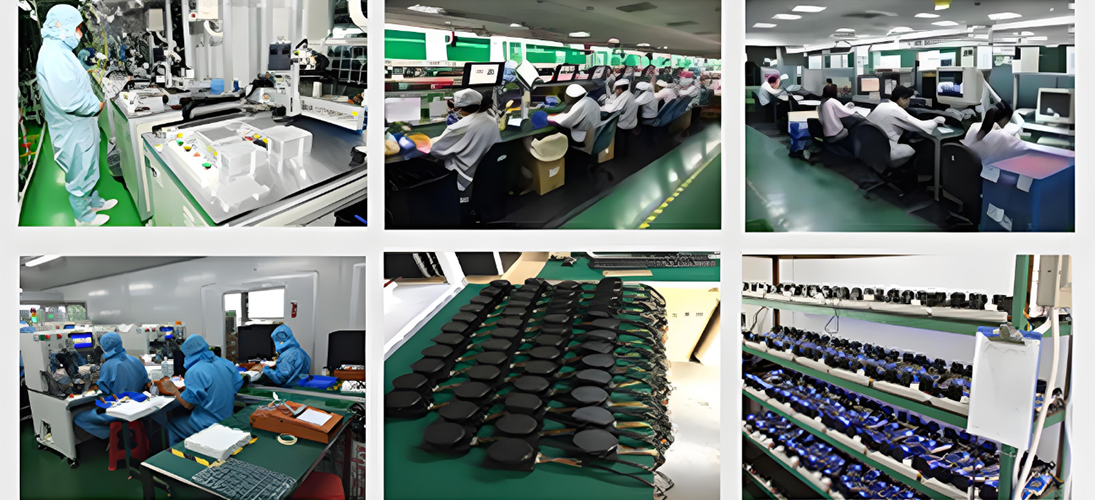

品控
- 光学部件
对于激光发射模块中的激光器，需要严格检测其波长精度、输出功率稳定性等参数。例如，波长的偏差可能会影响激光雷达对目标物体反射光的准确接收和解析，一般要求波长偏差控制在极小的范围内，如 ±5nm 以内。
光学透镜的质量也至关重要。透镜的曲率精度、表面平整度以及对不同波长激光的透过率等指标都要经过精密检测。任何微小的瑕疵，如透镜表面的划痕或者曲率不均匀，都可能导致激光的散射或聚焦不准确，从而影响激光雷达的探测精度。透过率一般要求在特定波段达到 90% 以上。
- 电子元件
电路板上的芯片是激光雷达的 “大脑”，对其进行品控时，要确保芯片的性能符合设计要求。例如，检测其数据处理速度是否能够满足激光雷达实时获取和处理大量点云数据的需求。同时，还要检查芯片在不同温度环境下的稳定性，因为激光雷达在工作过程中可能会产生热量，芯片性能必须在一定的温度范围内（如 - 40℃ - 85℃）保持稳定。
电容、电阻等分立元件的参数精度也不容忽视。这些元件的标称值与实际值的偏差范围要控制在一定限度内，如电阻的阻值偏差不超过 ±1%，以保证电路的正常工作和信号传输的准确性。
应用案例
深圳市砝石激光雷达有限公司（简称：砝石激光雷达）是一家长期从事快速激光测控技术研究的纯技术型企业，上千台激光雷达在户外恶劣的环境下，一年365天，24小时间长期运行，故障率在1%以下，四年多以来一直为客户提供高性价比的产品。快速激光测距传感器用于对快速移动物体的探测和快速移动物体对周边环境的探测，其速度、精度和探测距离都能满足绝大部份客户的需求。产品主要特点是测速快、体积小、重量轻、功耗小、成本低等。另外，可外部时序控制进行测量，便于超密集安装，是快速移动的道路车辆检测、区域人流检测、火车行业、高铁、港口船舶避障等的应用解决方案。如：投屏互动、AGV、室外清洁机器人、叉车、工业移动机器人、安全门。
