产品描述

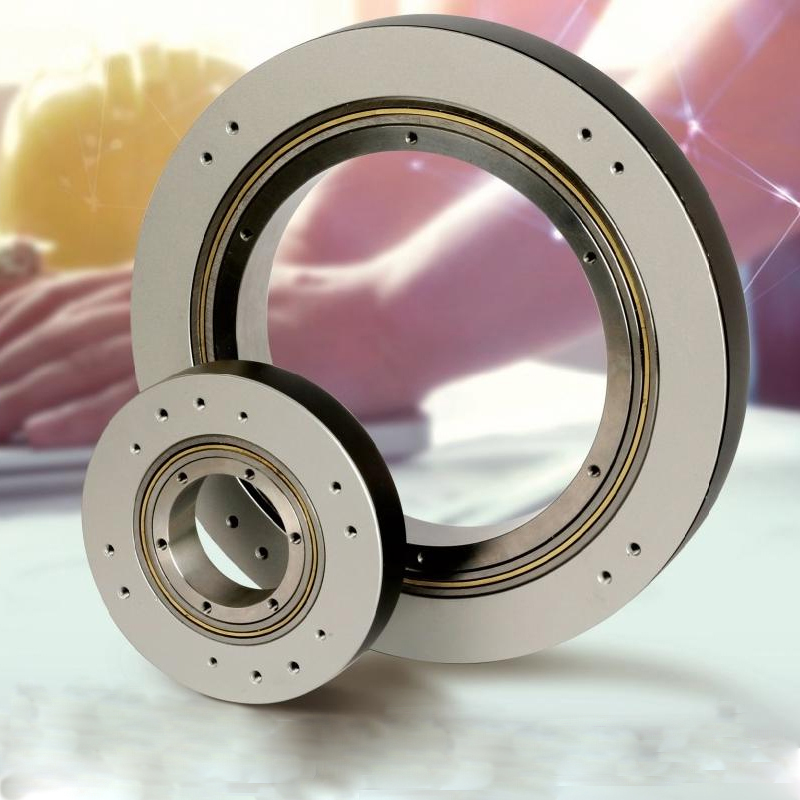

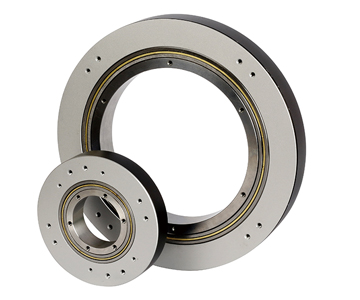

T系列超薄光电编码器

高集成性，可以与客户产品高度集成

分体式安装，简单方便

最低厚度只有10mm，更加轻量化设计

产品参数

电气参数

单圈分辨率	8-20位
多圈位数	任意
最高精度	±10
供电电压	5v   10-30v
无负载消耗电流	300mA/5V
电池电压范围(仅适用多圈)	无电池
绝对值通讯协议	SSI RS485/422 BISS
绝对值通讯电气标准	TIA/EIA-422-B
绝对值通讯最高传输速率	2MHz(SSI)
增量脉冲/转(方波数/转)	/
装配辅具	无
抗电磁干扰	EN 61000-6-2
电磁发射	EN 61000-6-3

机械参数

尺寸	见尺寸图
工作转速	<3000r/min
允许轴向窜动	± 0.1 mm
允许径向窜动	± 0.1 mm
工作温度范围	‘-40~+85°C(可订制)
允许最大相对湿度	<98%
防护等级	IP54
震动冲击	GJB
材质	主体/不锈钢 轴/不锈钢

接线说明

颜色 协议	红	黑	蓝	绿	黄	白	屏蔽
RS485/ Modbus	VCC	GND	A	B			G
RS422	VCC	GND	TXD+	TXD-	RXD+	RXD-	G
SSI	VCC	GND	DATA+	DATA-	CLOCK+	CLOCK-	G
CAN	VCC	GND	CANH	CANL			G
BISS	VCC	GND	DATA+	DATA-	CLOCK+	CLOCK-	G

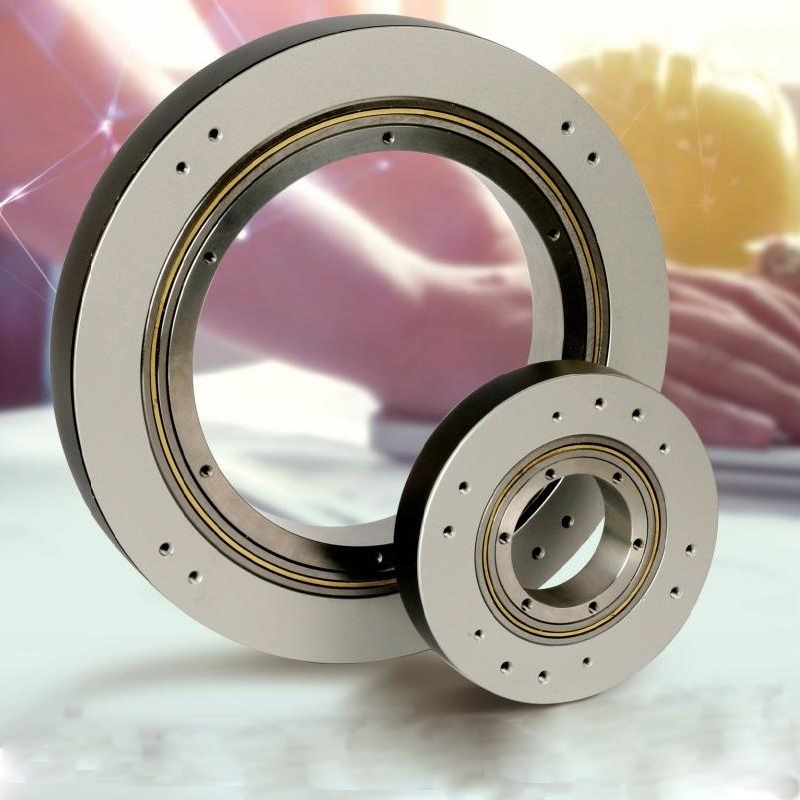

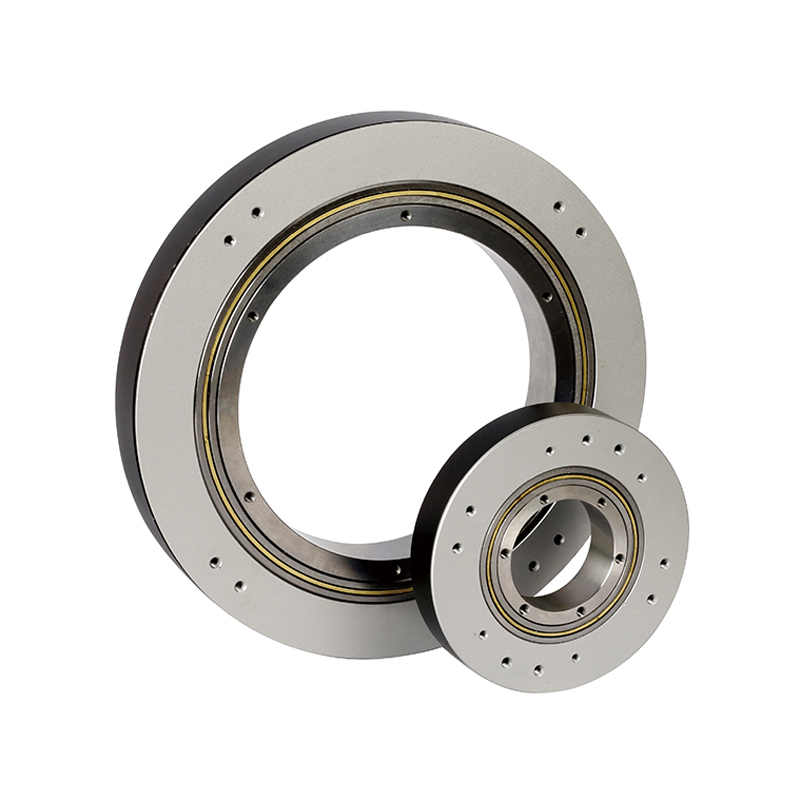

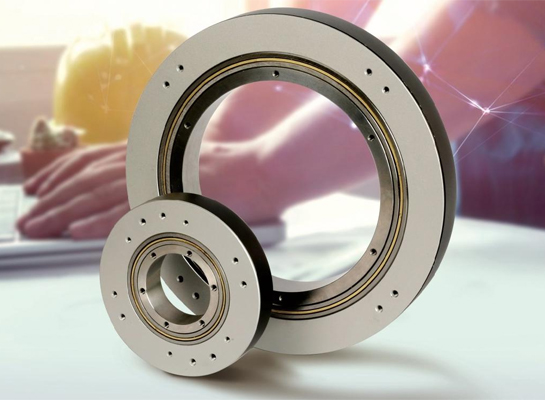

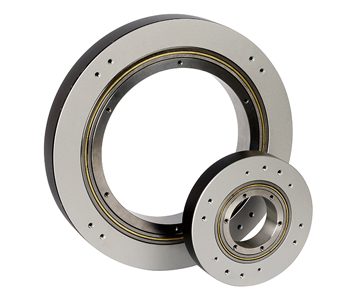

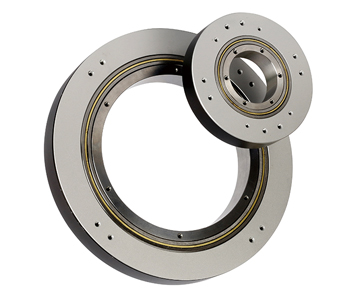

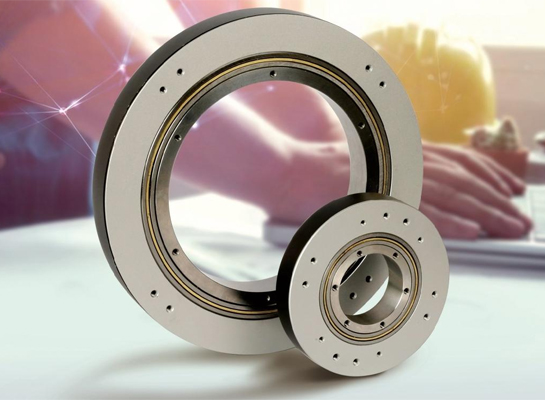

产品展示

超薄

超薄光电编码器的厚度极小，其设计突破了传统编码器在空间上的限制，在对空间要求极为严格的应用场景中具有显著优势，比如在小型化的机器人关节内部或精密仪器的紧凑结构中，都能轻松实现安装，不会占据过多空间。

高集成性

这种编码器有着高集成性，它将光电转换、信号处理等多种复杂功能模块高度集成在一个紧凑的封装内，极大地减少了外部连线数量和元件数量，就像一个功能齐全的微型芯片，有效提高了系统的稳定性和可靠性，同时还可能集成温度补偿、故障诊断等额外功能。

强抗震

超薄光电编码器具备强抗震能力，其独特的机械结构设计和稳固的内部构造，使它在受到震动时能有效保证内部元件的稳定，并且其信号处理机制具有出色的抗干扰能力，即使在如振动强烈的工业机械设备等恶劣环境下，也能持续稳定地输出准确的位置信号。

耐冲击

该光电编码器具有耐冲击的特点，其关键部件如码盘、外壳等是采用高强度、高韧性的材料制造而成，这些材料能够承受较大程度的外力冲击而不损坏、不变形，再加上完善的防护设计，包括密封和缓冲结构，可有效抵御外界冲击对内部光学元件和电路模块的破坏。

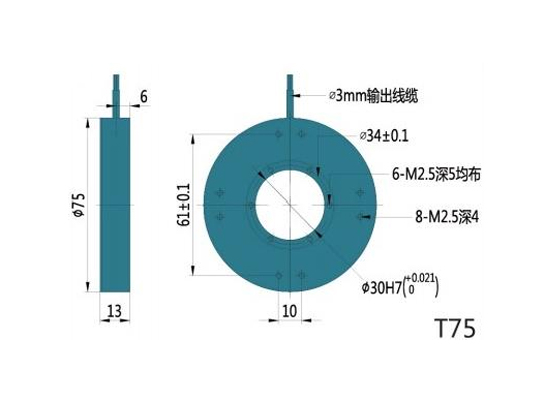

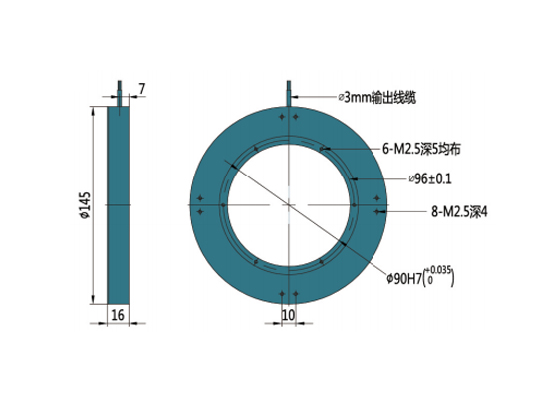

尺寸和接口

应用案例

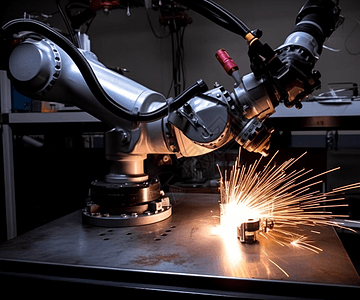

• 在工业机械臂中，超薄光电编码器用于精准控制机械臂的关节运动，实现高精度的抓取和操作。

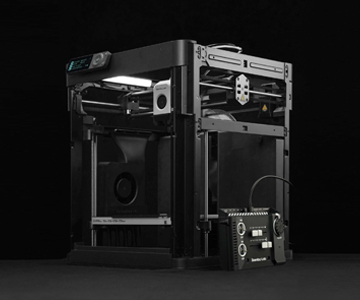

• 在 3D 打印机中，它能够精确监测打印喷头的位置，保证打印模型的精度。
• 在精密数控机床里，超薄光电编码器辅助测量刀具的位移，提升加工零件的精细度。

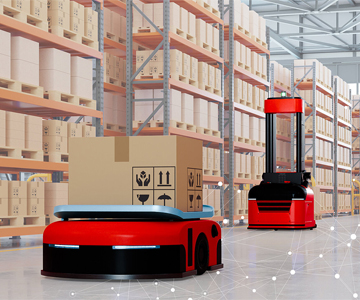

• 在机器人自动导引车（AGV）中，用于确定车轮的转动角度和车辆的行驶位置，实现精准导航。
