产品描述

J108/116系列绝对值编码器

超薄的结构设计，坚固耐用，使用寿命长。

产品精度高，可达22位，精度可达到±6。

耐高低温，使用温度范围广。

多种通信协议可供选择，抗干扰能力强。

产品参数

电气参数

单圈分辨率	8-22位
多圈位数	任意
最高精度	±5
供电电压	5v 10-30v
无负载消耗电流	≤300mA/DC5V
电池电压范围(仅适用多圈)	无电池
绝对值通讯协议	SSI RS232 RS485/422 ModBus-RTU BISS CAN
绝对值通讯电气标准	TIA/EIA-422-B
绝对值通讯最高传输速率	2MHz(SSI)1MHz(CAN)
增量脉冲/转(方波数/转)	混合式/可选脉冲
装配辅具	无
抗电磁干扰	EN 61000-6-2
电磁发射	EN 61000-6-3

机械参数

尺寸	见尺寸图
工作转速	≤1000r/min
允许轴向窜动	±0.1 mm
允许径向窜动	±0.1 mm
工作温度范围	’-40~+85℃(可订制)
允许最大相对湿度	<98%
防护等级	IP65
震动冲击	GJB
材质	主体/不锈钢 轴/不锈钢

接线参数

颜色 协议	红	黑	蓝	绿	黄	白	屏蔽
RS485/ Modbus	VCC	GND	A	B			G
RS422	VCC	GND	TXD+	TXD-	RXD+	RXD-	G
SSI	VCC	GND	DATA+	DATA-	CLOCK+	CLOCK-	G
CAN	VCC	GND	CANH	CANL			G
BISS	VCC	GND	DATA+	DATA-	CLOCK+	CLOCK-	G

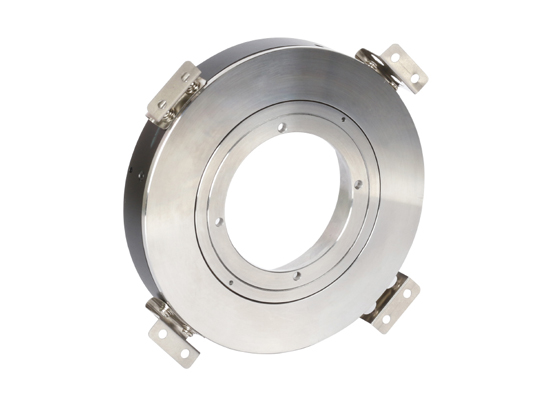

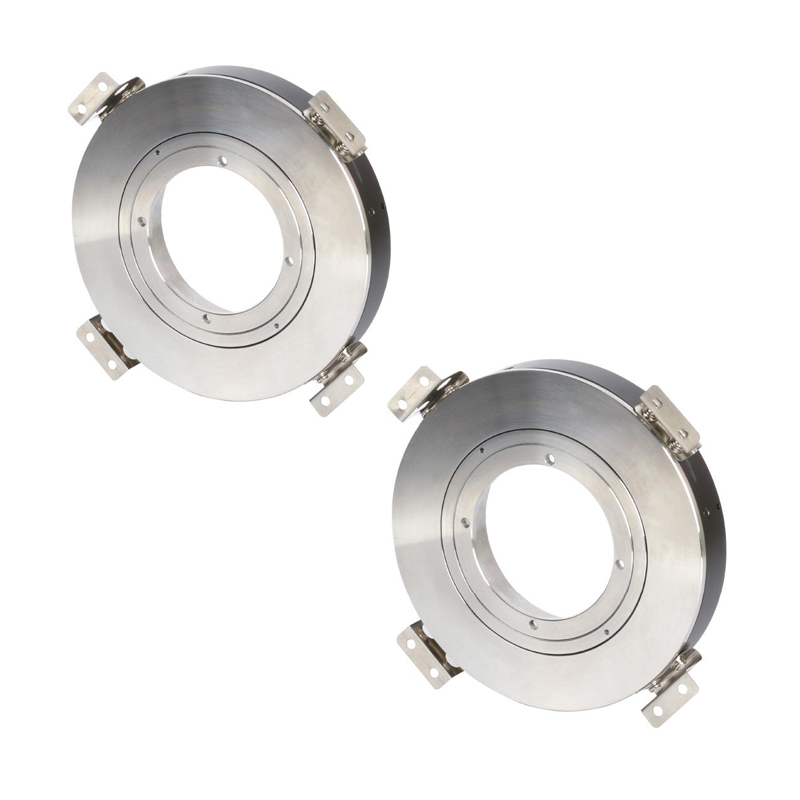

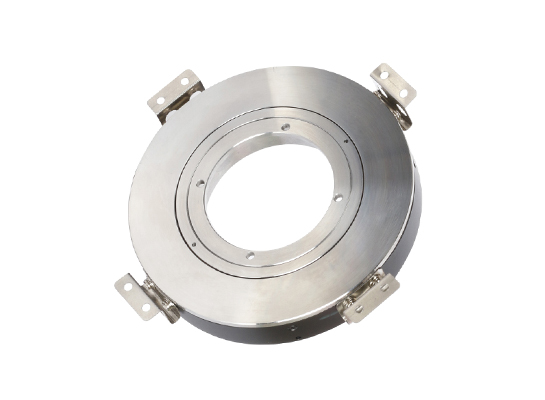

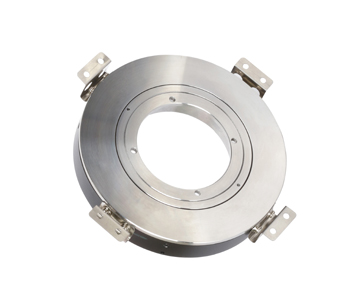

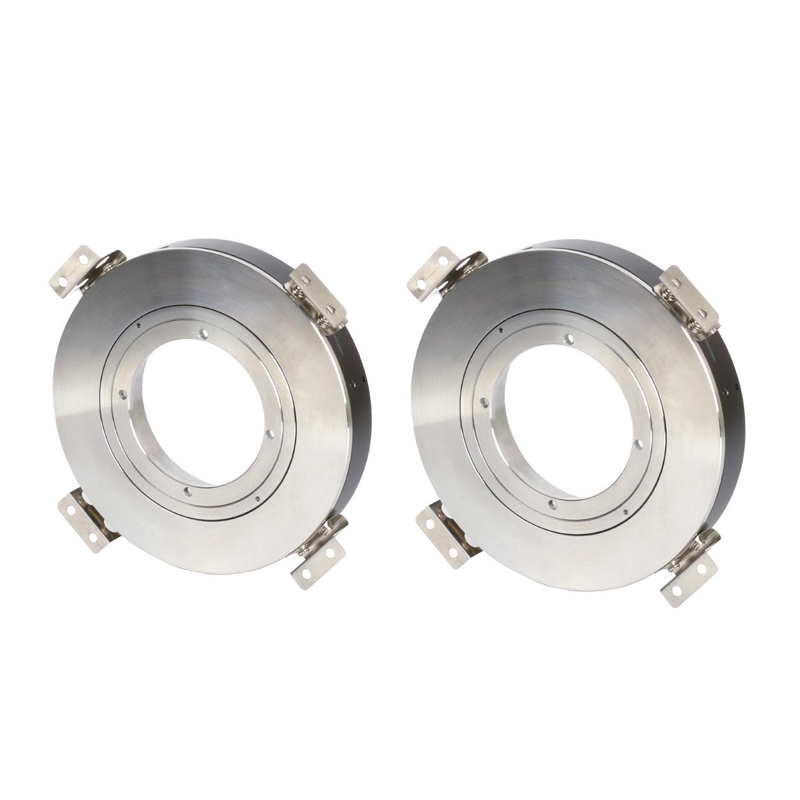

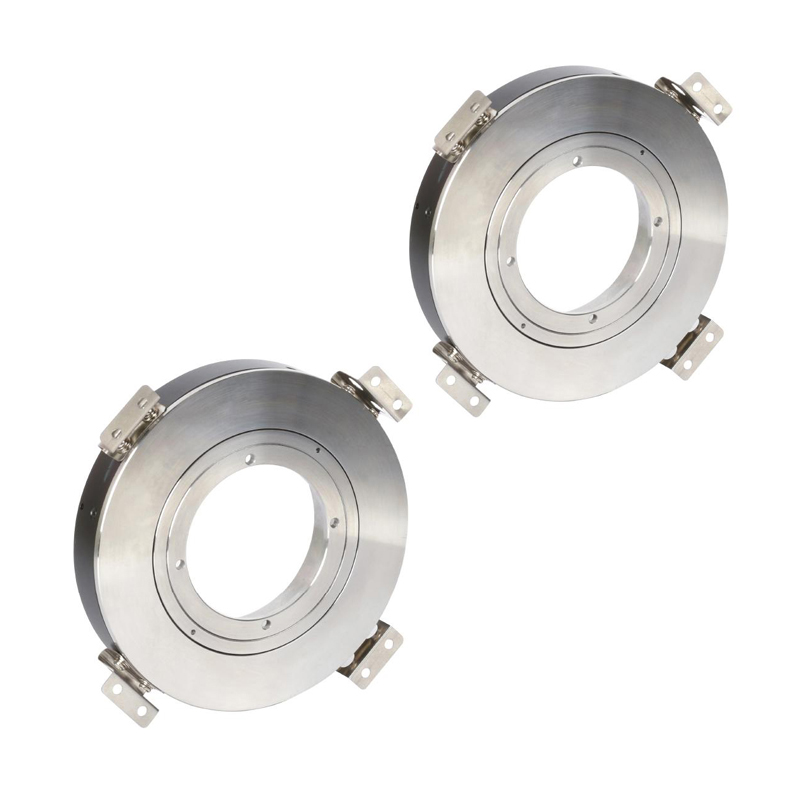

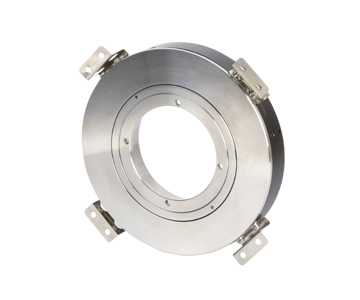

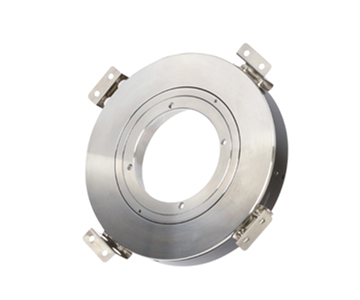

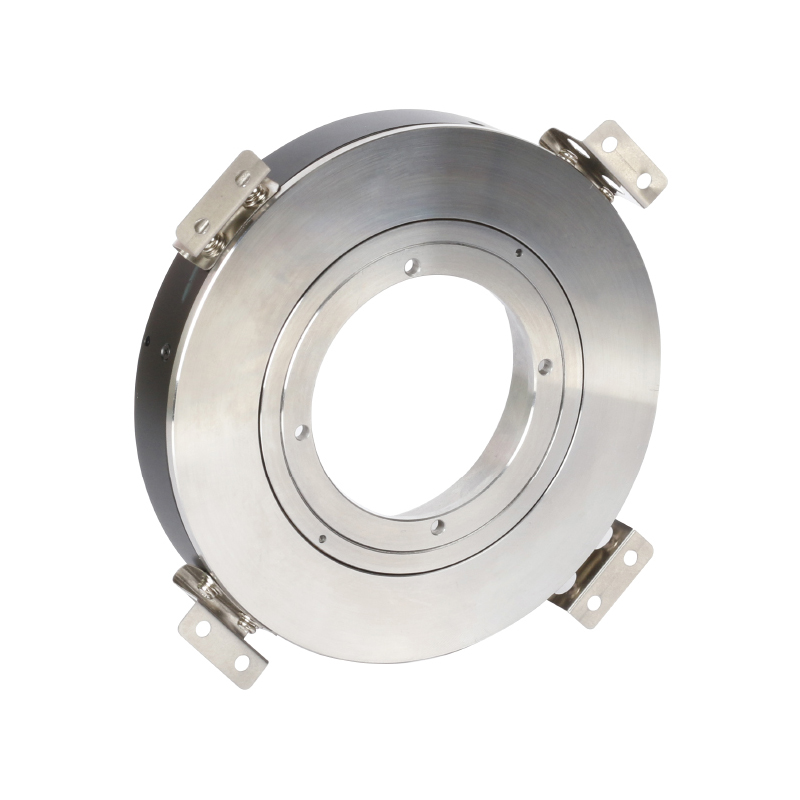

产品展示

• 绝对值编码器具有超薄的结构设计，这种设计使其能够轻松安装在空间受限的设备中，有效节省了宝贵的安装空间，尤其适用于对体积有严格要求的精密仪器和自动化装置。
• 它坚固耐用，外壳采用高强度的耐磨材料制成，内部元件经过特殊的加固处理，可承受高强度的冲击、振动以及频繁的使用操作，在恶劣的工业环境中依然能够稳定工作。
• 其使用寿命长，优质的零部件和先进的制造工艺保证了它在长期连续运转的情况下性能依旧可靠，减少了频繁更换编码器带来的成本和停机时间，可长时间为设备运行提供稳定支持。

• 产品精度高，运用先进的测量技术和精密的制造工艺，能够精确到极小的角度或位移变化，为高精度控制的设备提供精准的数据反馈，满足如数控机床、精密机器人等对精度要求极高的应用场景。
• 它耐高低温，经过特殊的材料处理和密封设计，无论是在极寒的低温环境还是高温的工业熔炉附近等极端温度条件下，都能保持正常的工作性能，不会出现因温度变化而导致的测量误差或元件损坏。
• 抗干扰能力强，内部电路采用了有效的屏蔽措施和优化设计，对外界的电磁干扰、射频干扰等有很强的抵御能力，在有大量电气设备同时运行的复杂电磁环境中，依然能准确地传输数据，保障设备的可靠运行。

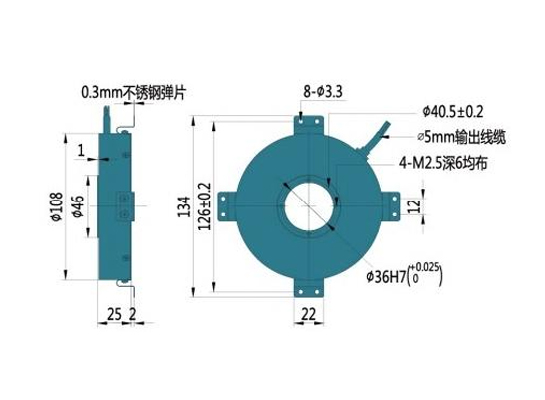

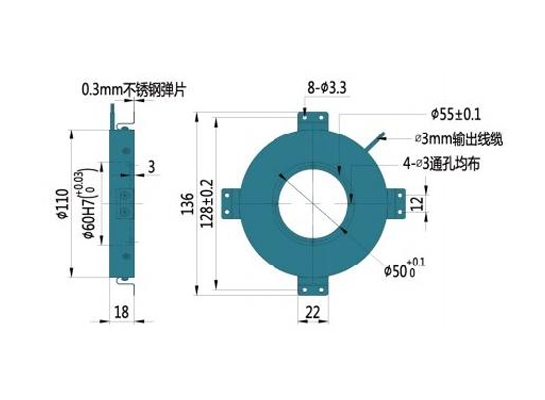

尺寸和接口

应用案例

高精度绝对值编码器广泛应用于角度测量、控制反馈的各种场合。例如；科研、军工、转台、系统集成、闭环控制、工业机器人等。
