产品描述
WSDZ1系列微型电磁失电制动器为通电吸合（释放），断电弹簧制动的摩擦式制动器，可与微电机配套。广泛用于门机驱动、电动轮椅、仓储自动控制、舞台和剧院机械、自动门、医疗器械、步进电机等自动化机械传动系统中，起快速停车、安全制动等作用。
产品参数
| 项目\规格 | WSDZ1-0.5 | WSDZ1-1 | WSDZ1-2 | WSDZ1-3 | WSDZ1-2B | WSDZ1-4B | WSDZ1-8B |
|---|---|---|---|---|---|---|---|
| 额定力矩 (N.m) | 0.5 | 1 | 2 | 3 | 2 | 4 | 8 |
| 额定功率 (W) | 6 | 8 | 10 | 13 | 10 | 15 | 25 |
| 额定电压 (VDc) | 110/99/48/24/12 | ||||||
| 接通时间 (≤ms) | 45 | 50 | 55 | 55 | 55 | 63 | 87 |
| 断开时间 (≤ms) | 39 | 43 | 48 | 48 | 48 | 55 | 72 |
| 工作最高转速 (rpm) | 6000 | 6000 | 6000 | 6000 | 6000 | 3000 | 3000 |
| 规格\尺寸 | D1 | D2 | L1 | L | L2 | N-M | d | h1 | h | b | δ(max) | δ(min) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WSDZ1-0.5 | 56 | 48 | 30.7 | 10 | 0.2 | 3-M3 | 6 | 5 | / | / | 0.4 | 0.15 |
| WSDZ1-1 | 62 | 54 | 35.2 | 10 | 0.2 | 3-M4 | 8 | 7 | / | / | 0.4 | 0.15 |
| WSDZ1-2 | 75 | 66 | 38.7 | 11 | 2 | 3-M4 | 10 | / | 11.8 | 4 | 0.4 | 0.2 |
| WSDZ1-3 | 0.4 | 0.2 | ||||||||||
| WSDZ1-4B | 84 | 72 | 42.3 | 18 | 7 | 3-M4 | 12 | / | 13.8 | 4 | 0.5 | 0.2 |
| WSDZ1-8B | 102 | 90 | 50.2 | 20 | 7 | 3-M5 | 15 | / | 17.3 | 5 | 0.5 | 0.2 |
技术创新与优势
这种制动器具有结构紧凑简单、安装快捷、噪音低、制动平稳等特点，有制动、保持两种功能，是一种理想的自动化执行元件。

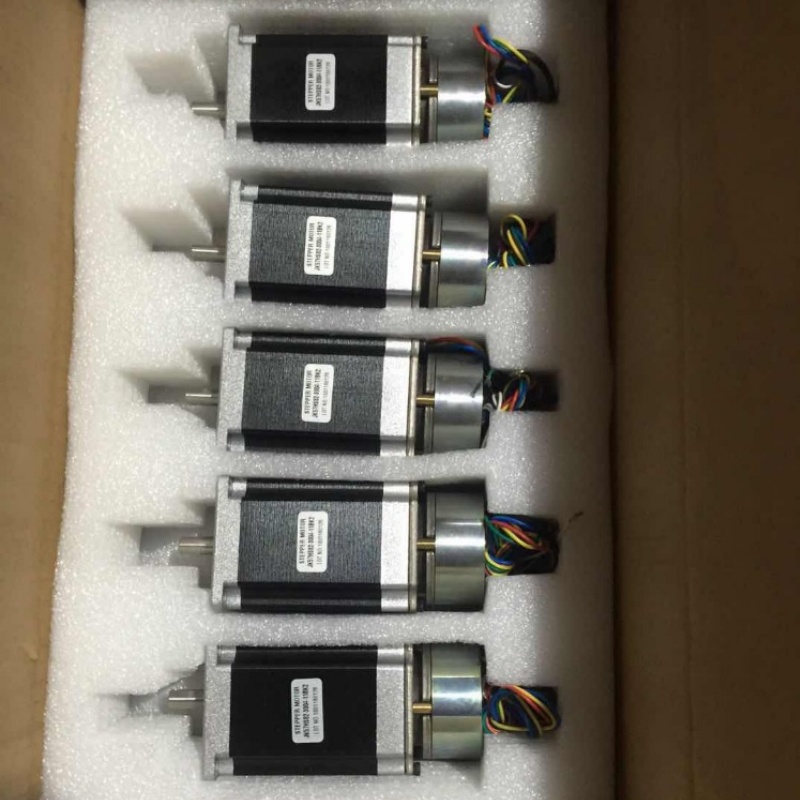

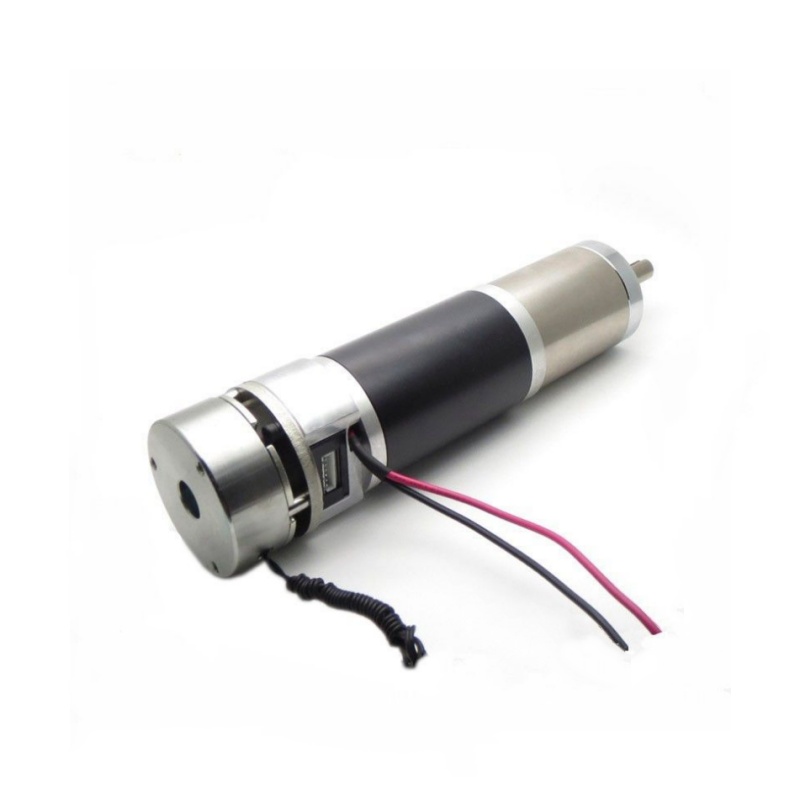

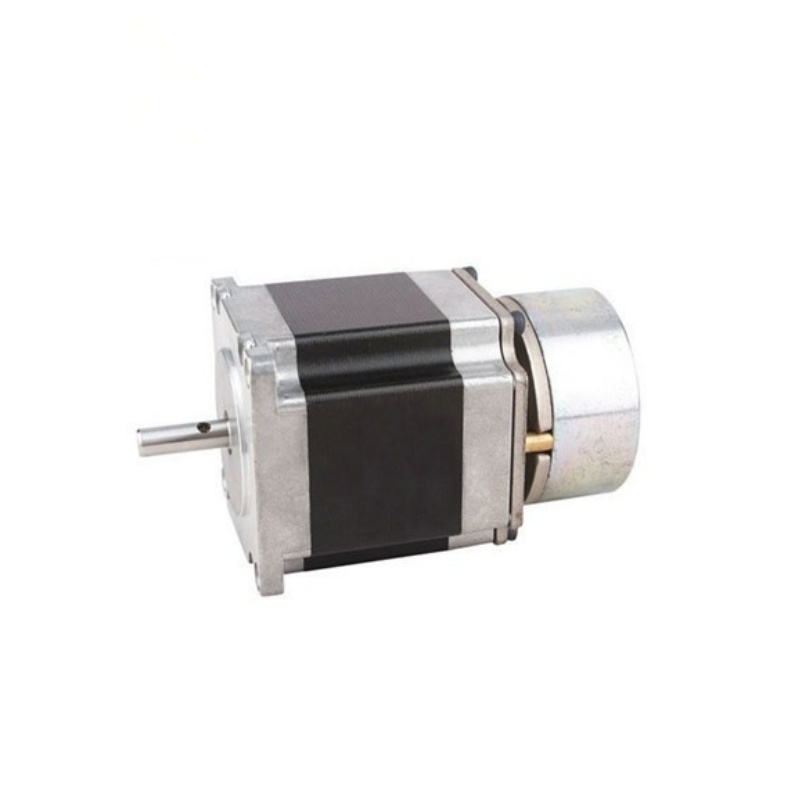

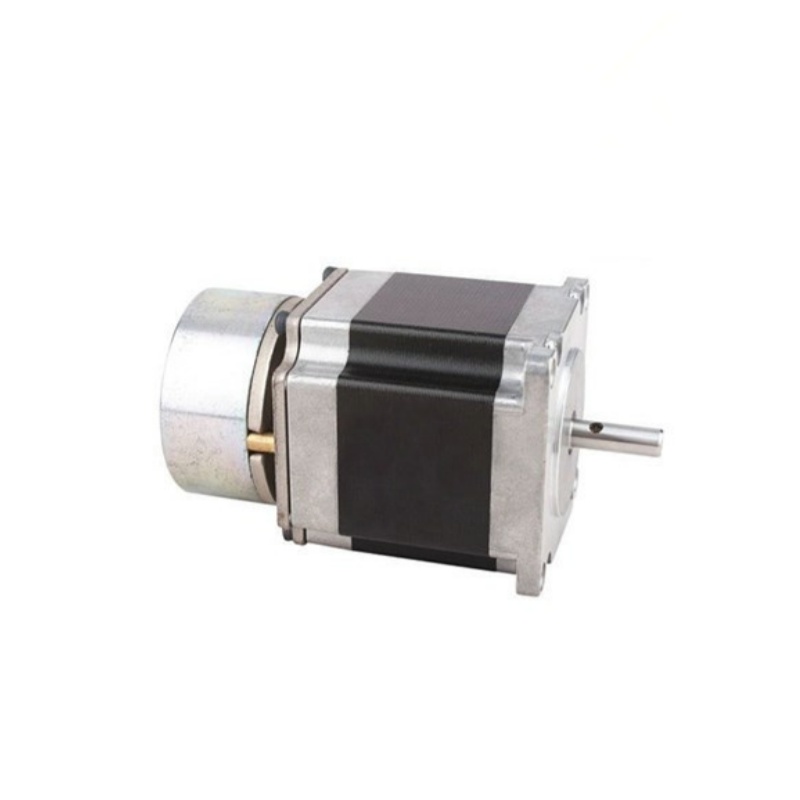

产品展示
精准制动
可实现精确的制动控制，制动扭矩稳定在 0.5N.m，能有效满足伺服电机在各种工况下对位置精度和运动停止准确性的严格要求。例如在工业机器人的关节运动控制中，确保机械臂能够精准地停在预定位置，误差极小，从而保障整个自动化作业流程的高精度运行。
快速响应
具备极快的响应速度，通电瞬间即可产生强大的制动力，制动时间短，能够在伺服电机需要紧急停止或快速切换运动状态时迅速发挥作用。在高速运转的自动化生产线上，如贴片机、芯片封装设备等，当设备接收到停止信号后，该电磁制动器能使伺服电机迅速制动，避免因惯性导致的物料偏移或设备损坏，大大提高了生产的安全性和可靠性。
低能耗
采用优化的电磁设计，在保持良好制动性能的同时，有效降低了能耗。其工作电流较小，减少了能源消耗和发热现象，不仅有利于设备的长期稳定运行，还符合现代工业对节能环保的要求。在一些需要长时间连续工作或对能源成本较为敏感的应用场景中，如自动化仓储物流设备中的堆垛机、分拣机等，低能耗特性使其具有显著的优势。
高可靠性
经过严格的耐久性测试和质量把控，具有卓越的可靠性和稳定性。能够适应复杂多变的工业环境，如高温、潮湿、粉尘等恶劣条件下依然保持良好的制动性能。在数控机床加工车间，尽管存在切削液飞溅、金属粉尘较多等情况，该电磁制动器依然能够可靠地工作，为机床的主轴制动和坐标轴定位提供坚实保障，减少设备停机时间和维护成本。
紧凑轻巧
整体结构设计紧凑，体积小巧，重量轻，便于安装在空间有限的伺服电机系统中，不会对伺服电机的整体布局和设备的小型化设计造成不利影响。特别适用于一些对设备体积和重量有严格限制的场合，如便携式医疗器械、小型无人机云台等，在不占用过多空间的前提下实现精准制动功能。

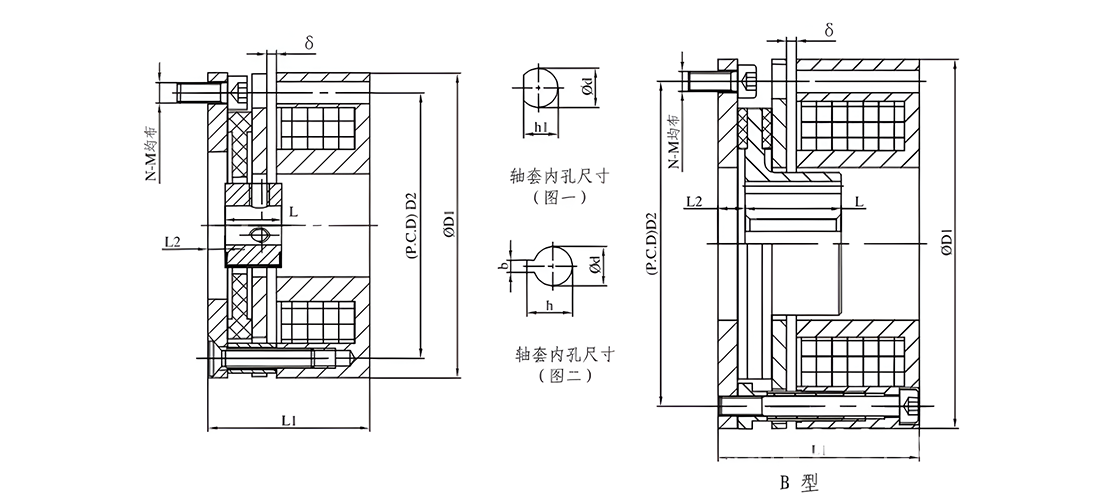

安装尺寸图
品控
电磁制动器品控涵盖多环节：
原材料采购时，对漆包线、摩擦片、铁芯等关键材料严格筛选并检验，确保其电气、摩擦、磁性能达标。生产加工中，利用高精度设备控制零部件加工精度，通过规范装配工艺及严格检测，包括静态吸力、制动间隙调整、模拟制动测试等保障装配质量。成品需全面质检与耐久性测试，且遵循国际国内标准获取相关认证，从源头到成品全方位严控，保障产品高质量、高可靠性与高性能，满足多领域制动需求。
应用案例
微型电磁制动器广泛应用于自动化设备、工业机器人、数控机床等领域。在自动化设备中保障生产线各环节精准启停；于工业机器人助力关节精准定位与动作切换；在数控机床实现主轴制动及坐标轴精确定位，以其小巧紧凑设计，适用于对空间要求严苛之处，如便携式医疗、小型无人机云台等，充分发挥精准制动效能。
