产品描述

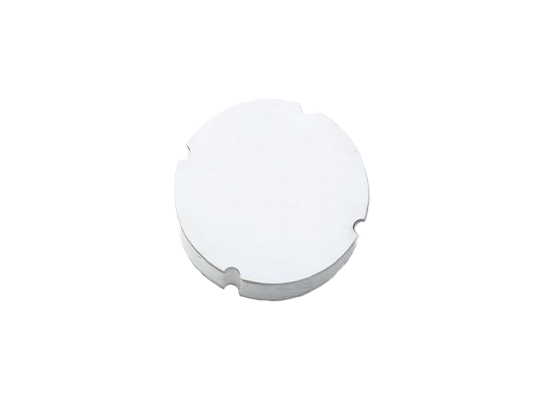

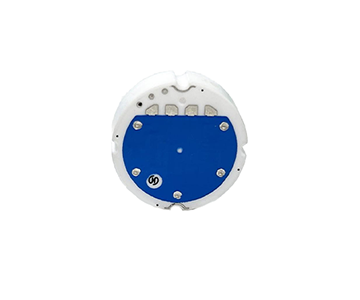

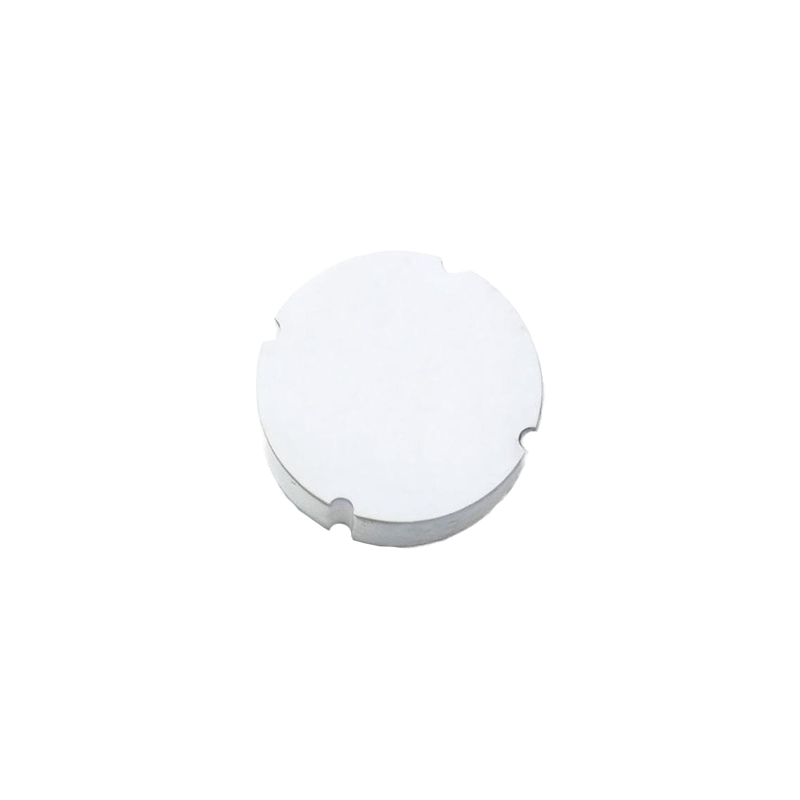

温补型平膜陶瓷压阻传感器芯体
RS186A温补型平膜陶瓷压力传感器芯体采用精制的氧化铝陶瓷座，结合高稳定性的敏感材料，经过丝印、高温烧结和激光调阻等工序精制而成。
CPS 18635G的外形尺寸为φ18mm*6.35mm，其独特的电路设计显著提升了产品的可靠性。敏感元件内部集成了温度补偿电路，并经过激光修刻，使在常规使用范围内（-20℃至85℃）内部电桥温漂信号接近于零（≤0.02% FS/℃），大幅减少了压力传感器生产时所需的温补标定工作。
陶瓷具有良好的热稳定特性和抗蠕变性能，工作温度范围高达-40℃至150℃，并表现出出色的长期稳定性。
陶瓷的耐腐蚀性使其在制冷、化工、医药和环保等领域具有显著优势，并逐步替代常见的扩散硅压力传感器。
温补型陶瓷压阻传感器芯体以极高的性价比成为物联网应用中压力传感元件的首选，广泛应用于空气、水、油等介质的压力测量。在汽车、空压机、消防水管、工业和家电等领域均有广泛应用，我司可根据客户需求定制各类形状和尺寸的压力敏感芯体。
产品参数
| 参数名 | 参数值 |
|---|---|
| 系列名称 | RS186A、RS183A |
| 类型 | 温补型平膜陶瓷压阻传感器芯体 |
| 测试压力类型 | 表压、密封压、绝压 |
| 尺寸（直径x高度） | 18 x 6.(**)mm /18 x 3.(**)mm |
| 供应电压 | 2-30V DC |
| 电桥阻值 | ※10.0kΩ ± 30% |
| 电阻温度系数 | ≤ 100 ppm/℃@-40℃~135 ℃ |
| 工作温度 | -40 ℃~135℃ |
| 储存温度 | -40℃~150 ℃ |
| 温度漂移 | ※ Tco&Tcs 0.02%FS/℃ Max |
| 非线性度 | 0.25% FS Max |
| 迟滞&重复性 | 0.25% FS Max |
| 零点漂移 | ※0±0.4mV/V |
| 灵敏度计算公式 | ※2.0-4.0mV/V, 典型值: 3.0mV/V/FS |
| 响应时间 | ＜ 2mS |
| 绝缘阻值 | ＞ 2KV |
| 长期稳定性 | 零点@25℃：＜0.25FS0（无时间累积）） |
| 工作寿命 | ＞500万次压力循环@2-5Hz, 0~满量程压力~0， 15~35℃ |
| 工作介质 | 油、水、气、冷媒、冷却液、化学溶剂、洗涤剂等 |

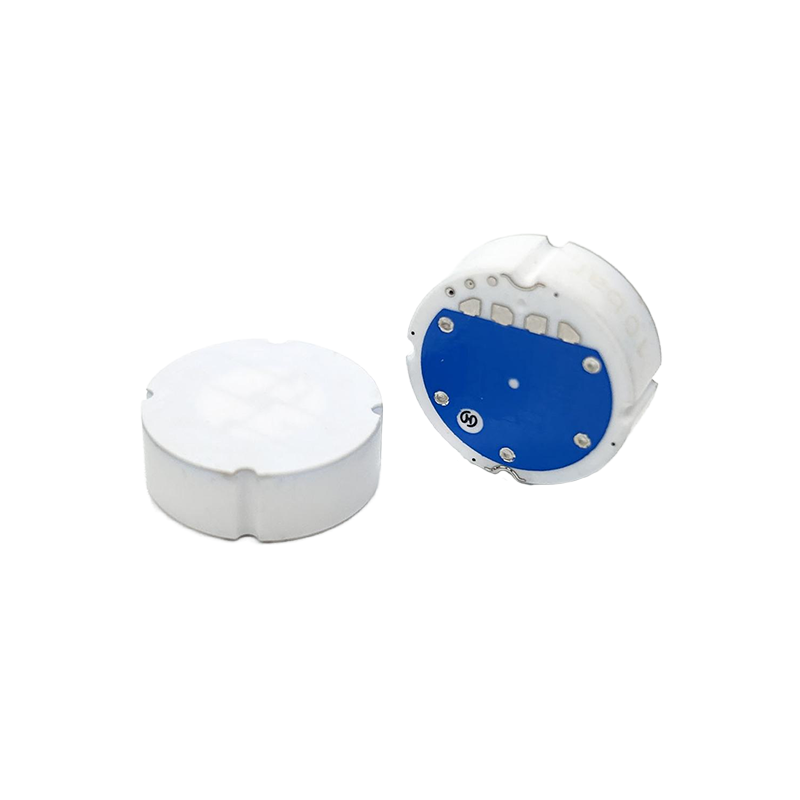

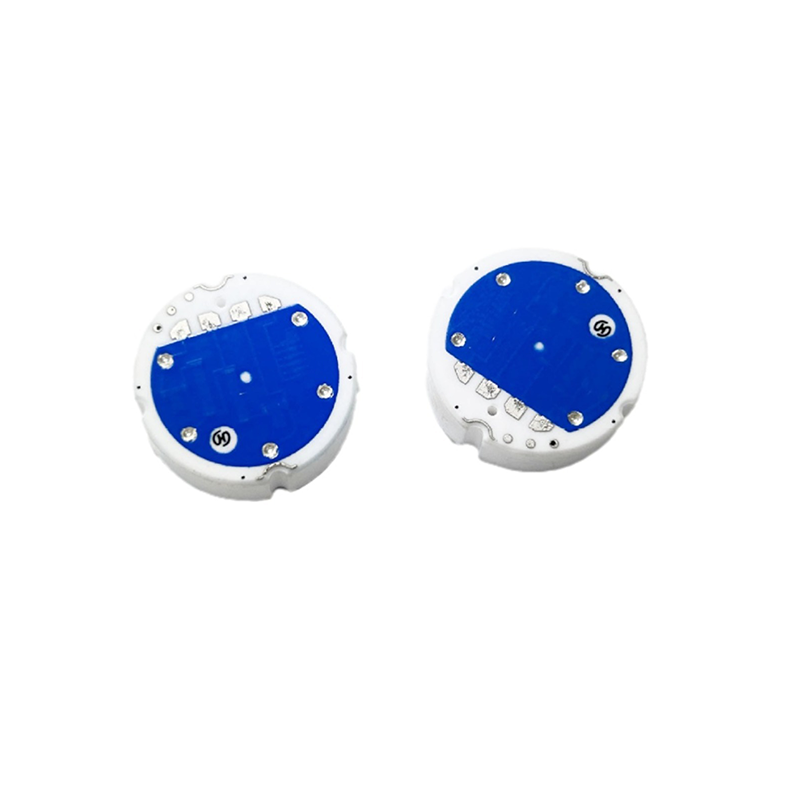

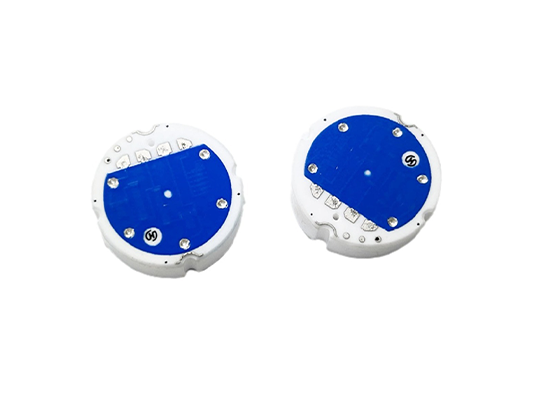

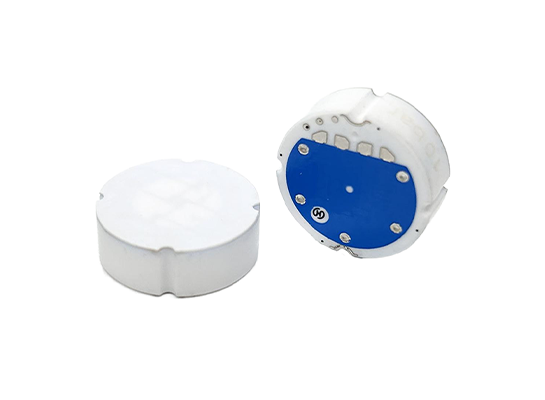

产品展示

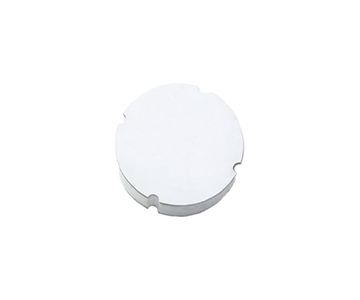

高弹性模量的陶瓷基座
零点，满量程激光标定
卓越的抗腐蚀，抗磨损性能
抗冲击，抗震动，使用温度范围广
有温补，温漂小
无需高低温标定，常温标定即可
点输出是0±0.2mV/V
可以兼容所有的调理芯片
尺寸更小
可以兼容更小的安装环境
高灵敏度，高精度，高稳定性
内部主动温补，极低温漂系数
体积小巧，易封装
专利电路及图形设计
品控
华芯联科技拥有多项核心专利技术，产品采用业界最先进设计理念及工艺路线，各项性能指标达到国际领先水平，配备了先进的自动生产线，年产压阻式芯体超过500万只，模组200万套，是国内最具规模的陶瓷压力传感器生产企业。
应用案例
- 平膜陶瓷圆形电阻压力芯体在众多领域都发挥着关键作用。在石油化工的高压管道系统中，它能精准测量复杂介质的压力，为管道安全运行提供实时数据，防范泄漏风险；
- 在汽车的电子助力转向系统里，其稳定监测压力变化，确保转向助力恰到好处，提升驾驶操控性与安全性；
- 于气象监测仪器中，精确感应气压差异，助力气象数据收集与天气预报的准确性提升，无论是极端环境还是精密工程，它都以卓越性能彰显其不可或缺性。
服务
- 两年质保服务，期间非人为质量问题，免费维修或更换，确保安心使用。
- 专业工程师团队，以专业知识与经验，为产品提供全流程技术支持。
- 支持定制业务，依客户特殊需求，量身打造专属板载 MEMS 压力传感器。
