产品描述
高精度定位:该模块采用先进的技术,能够实现厘米级甚至更高精度的定位,满足各类高精度测绘和机械控制作业的需求,有效提升工作效率和质量.
多系统多频点支持:支持北斗、GPS 等多卫星导航系统以及多个频点信号的接收,增强了信号的可用性和定位的可靠性,即使在复杂的环境下,如城市峡谷、山区等,也能稳定地获取准确的定位信息,减少信号遮挡和干扰对定位精度的影响



产品参数
定位 | GPS | L1,L2 | 数据速率 | 测量&定位 | 20Hz(选配项) |
BDS-2 | B1I, B3I | RTK | 20Hz(选配项) | ||
BDS-3 | B1l, B3l, B1C, B2b* | 测资精度 | 方位角精度 | (0.2/R)°,R为基线距离,单位为米 | |
GLONASS | G1, G2 | 横滚或俯仰角 | (0.4/R)°,R为基线距离,单位为米 | ||
Galileo | E1, E5b | 电气特性 | 供电电压 | +3.3V± 5 % DC | |
QZSS | L1,L2 | 功耗 | 1.6W(未开启抗干扰) | ||
SBAS | L1 | 环境要求 | 工作温度 | -40℃-+85℃ | |
定向 | GPS | L1,L2 | 储存温度 | -55℃-+95℃ | |
BDS-2 | B1l,B31 | 数据格式 | NMEA-0183 | GPGGA,GPGSV,GPGLL,GPGSA,GPGST,GPHDT,GPRMC,GPVTG,GPZDAetc. | |
BDS-3 | B1I, B3I | ||||
GLONASS | G1, G2 | CanNavBnary (CNE) | 司南二进制格式 | ||
Galileo | E1,E5b | CMR(GPS) | CMROBS, CMRREF | ||
QZSS | L1,L2 | RTCM2.X | RTCM1,RTCM3, RTCM9,RTCM1819, RTCM31,RTCM41,RTCM42 | ||
首次定位时间 | 冷启动 | <60s(典型) <40s(增加捕获加速模块) | |||
热启动(使用RTC) | <15s(典型) | RTCM3.X | 1004~1008,1012,1019,1020,1033, 1042,1045/1046,1230,4078 | ||
信号重捕 | 失锁重捕 | <1s | |||
测量准确度 | 伪距精度 | 10cm | MSM3~MSM7 | 1073-1077,1083~1087, 1123~1127,1093~1097 | |
载波相位精度 | 0.005c (c: 载波波长,单位:米) | 天线接口 | 阻抗匹配 | 布线50欧姆阻抗匹配 | |
精度 | 授时精度 | 20ns | 天线供电电压 | 外部电:+3.3V~+5V±5%VDC@0-100mA | |
标准单点定位精度 | H≤1.5m, V ≤3m (1σ, PDOP≤4) | ||||
静态差分精度 | H:±(2.5+1x106XD)mm V: ±(5.0+1X10-6XD)mmD为基线距离(单位:km) | 天线增益要求 | 20~40dB(建议) | ||
PTK | RTK初始化时间 | <10s (基线长小于10km) | 硬件接口 | 表贴LGA | (60PIN)) |
初始化置信度 | >99.9% | 物理参数 | 尺寸 | 30mmx40mmx3.2mm | |
RTK精度 | H:±(8+10-6x D)mm V:±(15+10-6xD)mm0为基线长度(单位:km) | 重量 | 10.0 grams (克) |

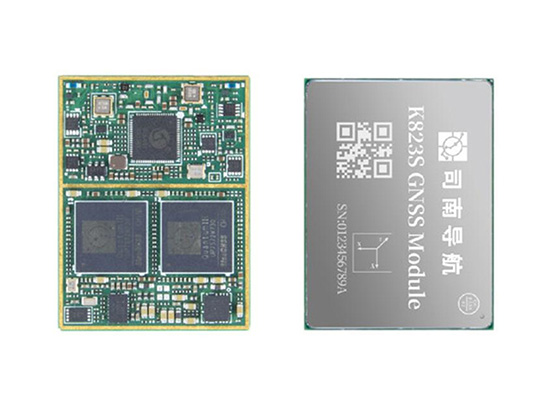

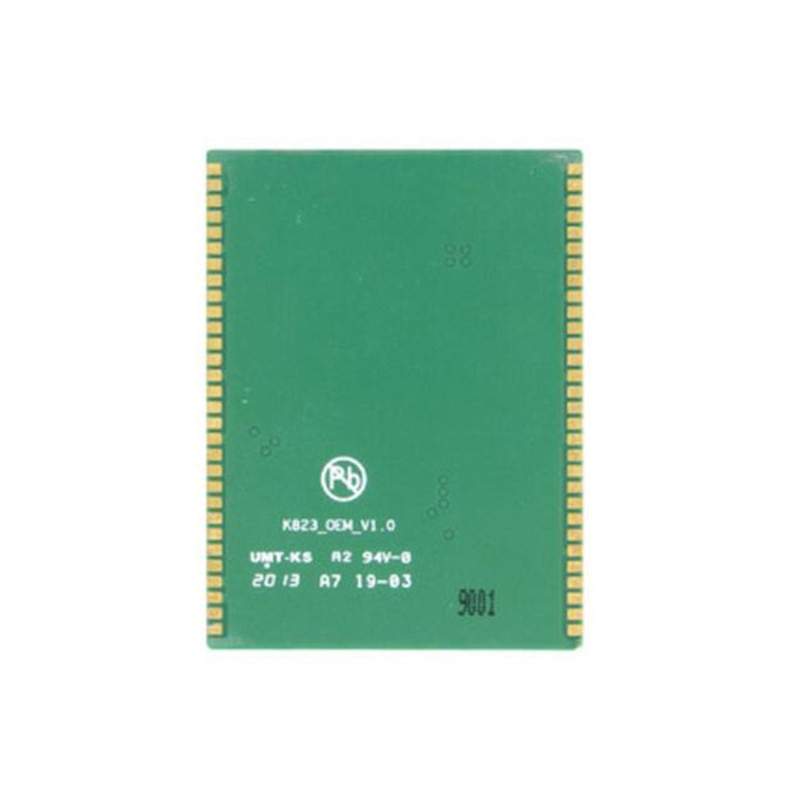

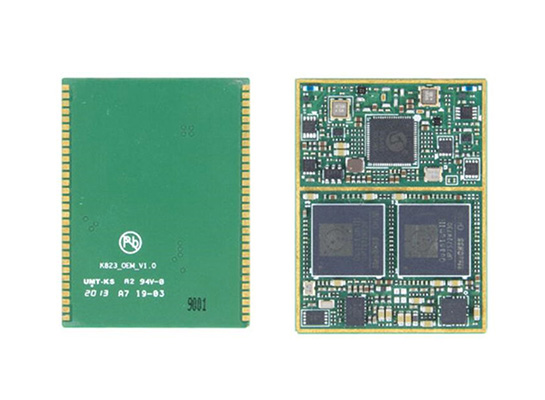

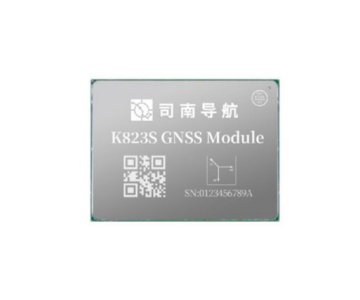

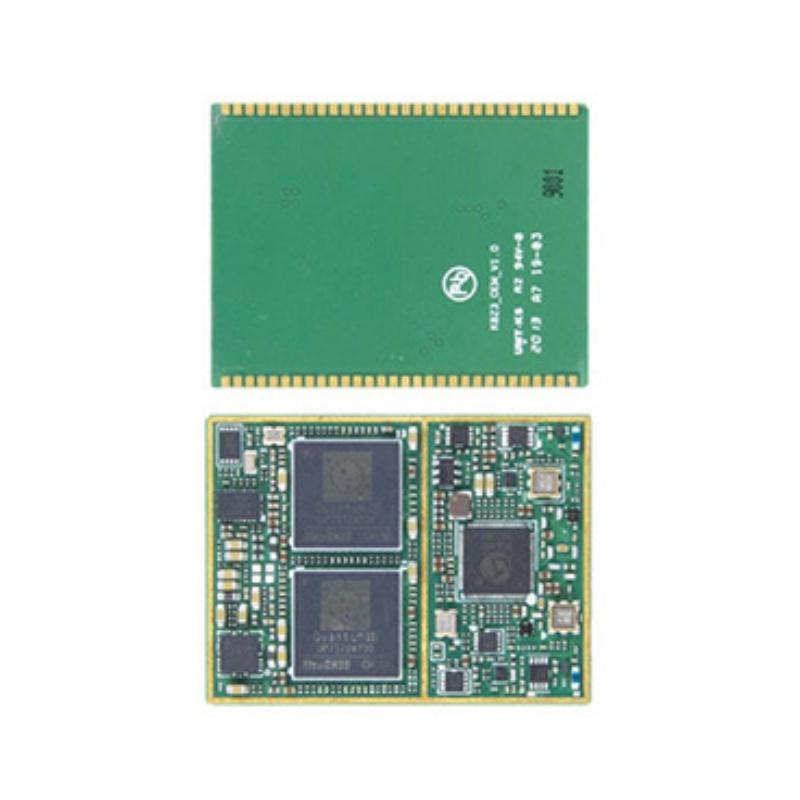

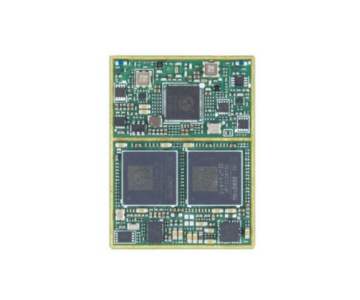

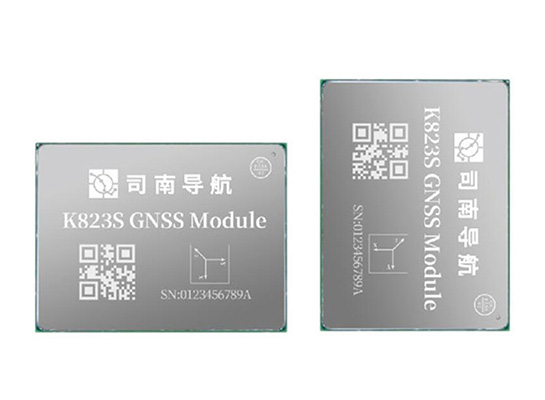

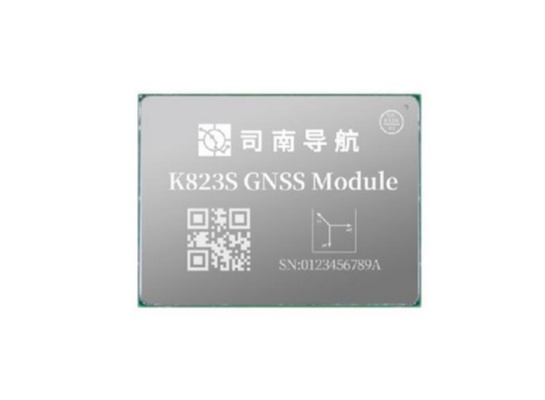

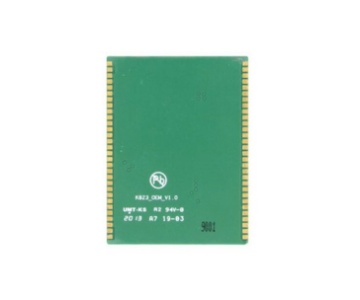

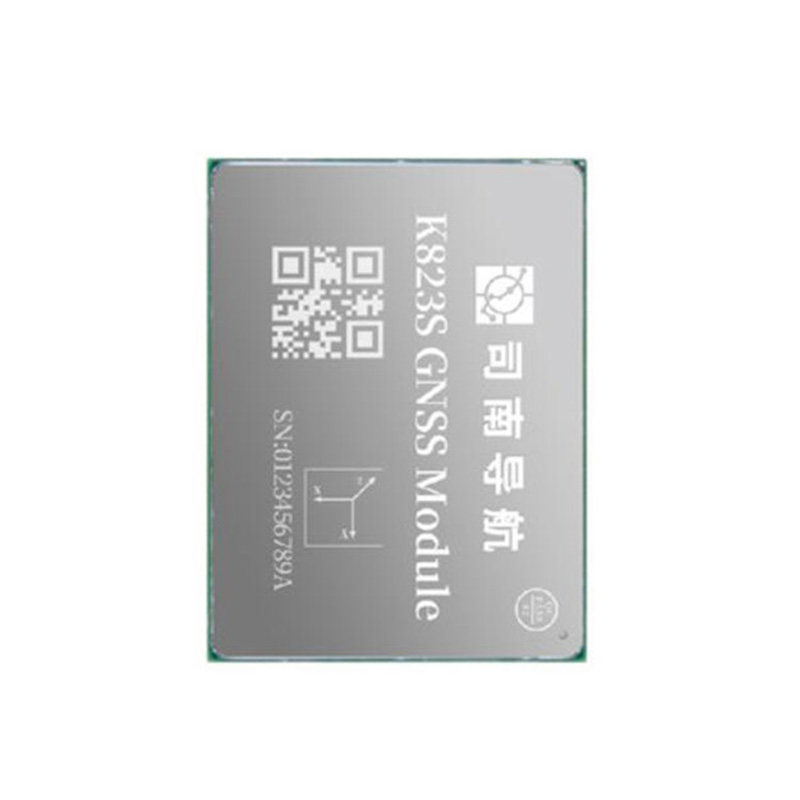

产品展示

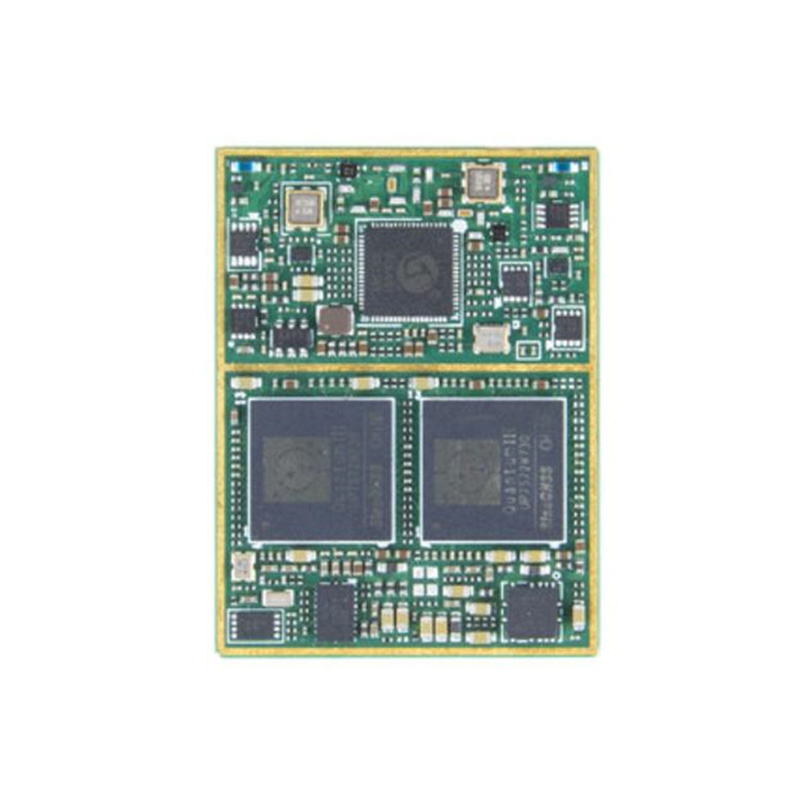

新一代Quantum IIlSoC芯片
支持高性能浮点运算,
为用户提供高可靠的位置信息

自适应抗干扰能力
可有效抑制宽窄带和连续波的干扰信号,
复杂环境下表现更优。

高数据更新率
具备较高的数据更新率,能够实时、快速地提供定位数据,满足机械控制中对实时性要求较高的应用场景,如自动化施工机械的精准控制等,确保机械的动作能够及时、准确地响应定位信息的变化

差分定位技术
支持差分定位技术,如实时动态差分(RTK)等,通过接收基准站发送的差分改正数,进一步提高定位精度,可在短时间内达到厘米级甚至毫米级的定位精度,为高精度测绘和机械控制提供了更准确的位置信息

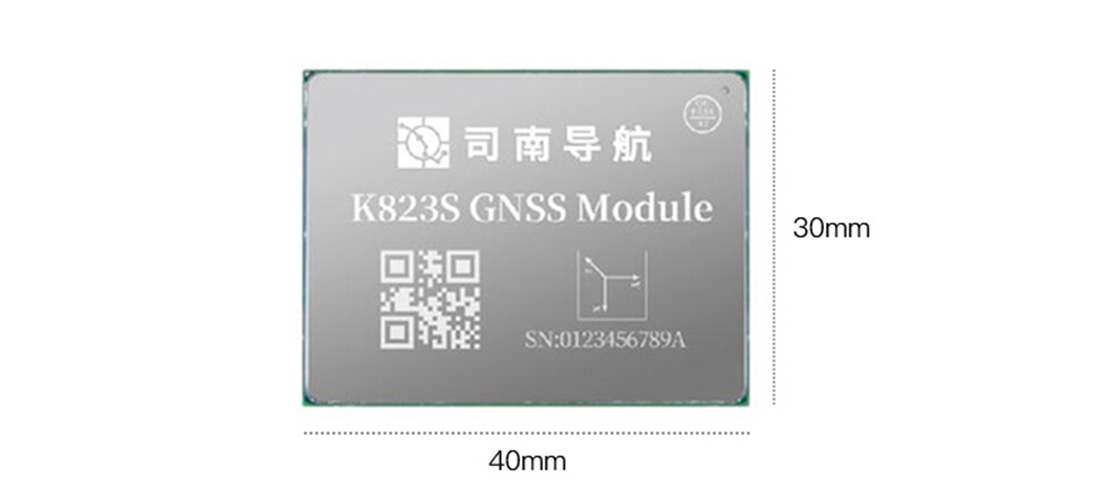

尺寸图

品控
原材料管控:依行业需求全球精选供应商,以高精度设备对原材料从电气性能、机械强度精度等多维度严格筛查,确保质量超行业标准,筑牢产品高质量根基。
生产流程优化:按应用领域特性定制精细流程,地理信息采集设备生产用自动化精密装配,精细农业导航设备制造用模块化组装并设多检测点,保证各环节精准度与产品一致性,契合高精度场景要求。
性能验证体系:建全面针对性强的验证体系,模拟各行业实际场景深度测试,安全工程产品做极端环境可靠性验证,工业测量产品与专业仪器比对校准,只有测试合格的产品才进入市场,为用户提供可靠卫星导航方案。

应用案例

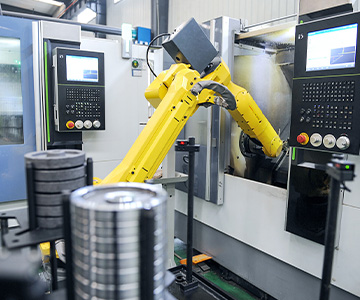

适用于多个领域:可广泛运用于向智能驾驶、机械控制、智能机器人、无人机等领域。
