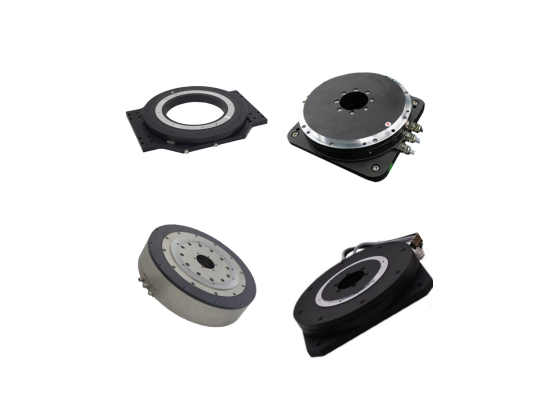

产品描述
这款电机性能卓越，兼具高速运转与大扭矩输出能力，可满足多种严苛工况需求。它具备集成霍尔换相（可选）与集成温度开关（可选）设计，能灵活适配不同使用场景，实现精准调控与安全防护。特别适合多工位精密分度盘控制应用，确保设备高效、稳定、精准运行 。
特性

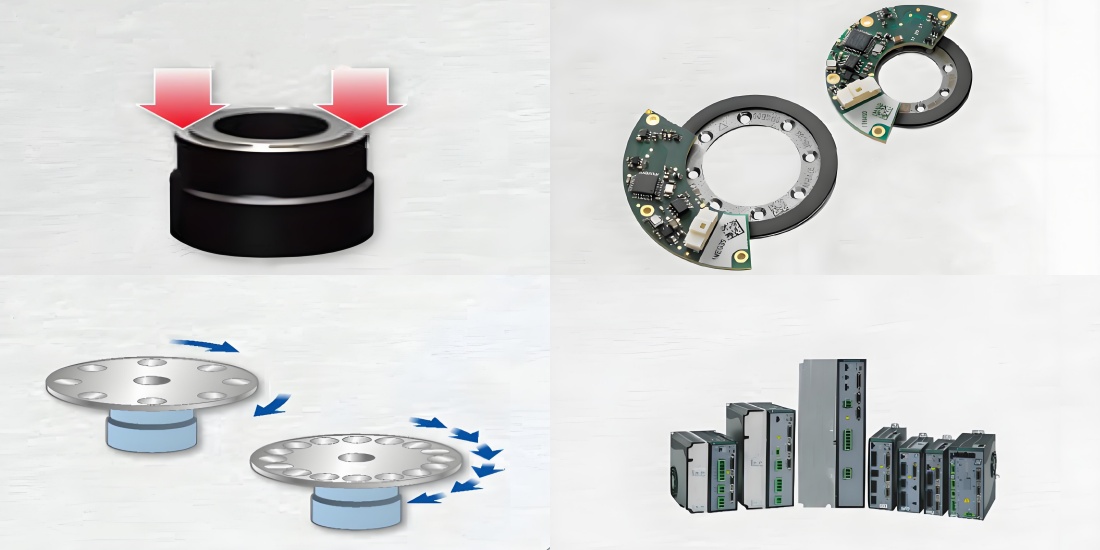

1.可承受高载荷
高刚性交叉滚柱轴承具有高承载能力。运行时，它可承受负荷的波动（无需支撑结构的设计).
2.绝对编码器型
内置的绝对编码器可提供绝对定位。
3.机械上可以做柔性设计
从机械上讲，因为DDR没有齿轮结构，运动的工位可以通过程序轻易改变。而正常的齿轮结构的工位的改变需要改齿轮比。
4.高性能的驱动器
驱动器提高了马达的控制和操作性。它具有自整定功能，能够自动匹配转动惯量及参数。用它可实现现场网络的兼容。

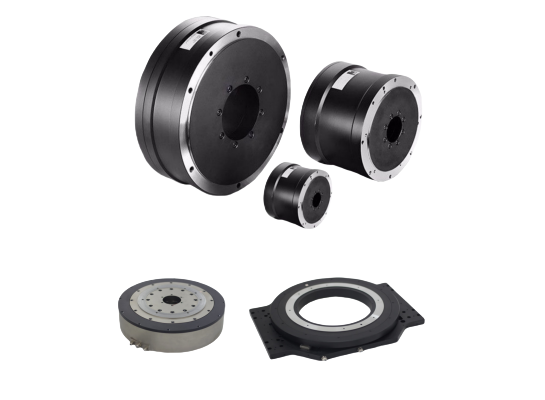

应用

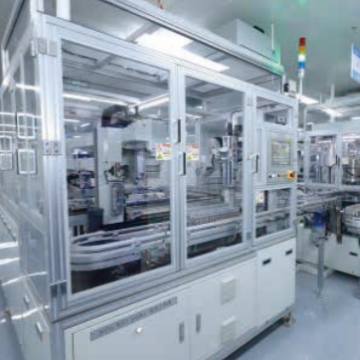

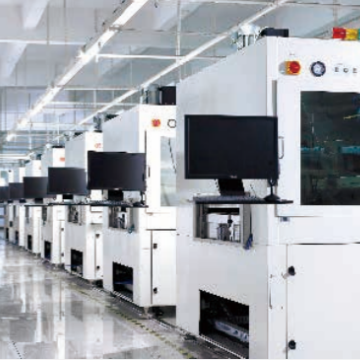

无框力矩电机作为先进的特种电机，结构上仅保留定子与转子，摒弃了传统的轴、轴承、外壳等部件，凭借紧凑、灵活的特性，成为诸多产业装置机械的理想动力源。在半导体制程里，从芯片制造的光刻、蚀刻，到晶圆检测环节，无框力矩电机凭借高扭矩密度、低转速大扭矩输出的优势，精准调控设备运动，确保芯片加工的高精度与高良品率。在液晶制造领域，无论是玻璃基板的搬运、液晶滴注，还是模组组装，无框力矩电机响应速度快、定位精度高的特点，助力设备实现高速、稳定运行，保障液晶面板的高质量生产。
产品参数
主要参数 | 单位 | RDE-112065-W1-FA | RDE-112095-W1-FA | RDE-140080-W1-FA | RDE-140050-W1-FA | RED-170050-W1-FA | RDE-170095-WA-FA | RDE-170125-WA-FA | RDE-170155-WA-FA | RDE-224042-W1-FA |
连续转矩 | N.m | 3 | 8.5 | 10.5 | 6 | 4.5 | 23.8 | 41.8 | 59.5 | 14.1 |
连续电流 | A rms | 2.5 | 2.5 | 2.5 | 2.5 | 1.4 | 2.5 | 2.5 | 2.5 | 2.2 |
最大转矩 | N.m | 9 | 26 | 28 | 16 | 14 | 71 | 125 | 179 | 42.2 |
最大电流 | Arms | 7.5 | 7.5 | 7 | 7 | 4.2 | 7.5 | 7.5 | 7.5 | 6.6 |
转矩常数 | Nm/Arms | 1.2 | 3.4 | 4.2 | 2.4 | 3.4 | 9.5 | 16.7 | 23.8 | 6.4 |
电阻 (ptp) | Ohms(25° C) | 2.2 | 4.6 | 6.6 | 4.5 | 6 | 2.52 | 3.96 | 5.22 | 8.4 |
电感 (ptp) | mH(25° C) | L8 | 4.2 | 5.7 | 6.6 | 7.6 | 5.4 | 32 | 10 | 15.5 |
极数 | / | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 40 |
反电势常数 (ptp) | Vrims/rad/s | 1 | 2.8 | 3.4 | 2 | 2.8 | 7.8 | 13.6 | 19.4 | 5.2 |
最大额定功耗 | W(25° C) | 26.3 | 54.9 | 78.8 | 53.7 | 22.5 | 30.1 | 47.3 | 62.3 | 77.6 |
电机常数 | Nm/ √ W | 0.6 | 1.1 | 1.2 | 0.8 | 0.9 | 4.3 | 6.1 | 7.5 | 2.6 |
转动惯量 | Kg.m² | 0.0026 | 0.0038 | 0.0076 | 0.0045 | 0.0068 | 0.018 | 0.028 | 0.037 | 0.012 |
电机重量 | Kg | 2.7 | 4.5 | 5.6 | 3.4 | 3.9 | 9.5 | 13.5 | 17.6 | 5.5 |
最高转速 | rpm | 350 | 250 | 350 | 600 | 450 | 190 | 150 | 120 | 380 |
定位精度 | Arc sec | 士 20 | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 |
重复精度 | Arc Sec | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
分辨率 | sin/cos | 8192 | 8192 | 8192 | 8192 | 11740 | 11740 | 11740 | 11740 | 11740 |
最大轴向载荷 | N | 2500 | 2500 | 2500 | 2500 | 4000 | 15000 | 15000 | 15000 | 8000 |
最大径向载荷 | N.m | 20 | 20 | 20 | 20 | 40 | 150 | 150 | 150 | 80 |
轴向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
径向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
电机高度 | mm | 65 | 95 | 80 | 50 | 50 | 95 | 125 | 155 | 42 |

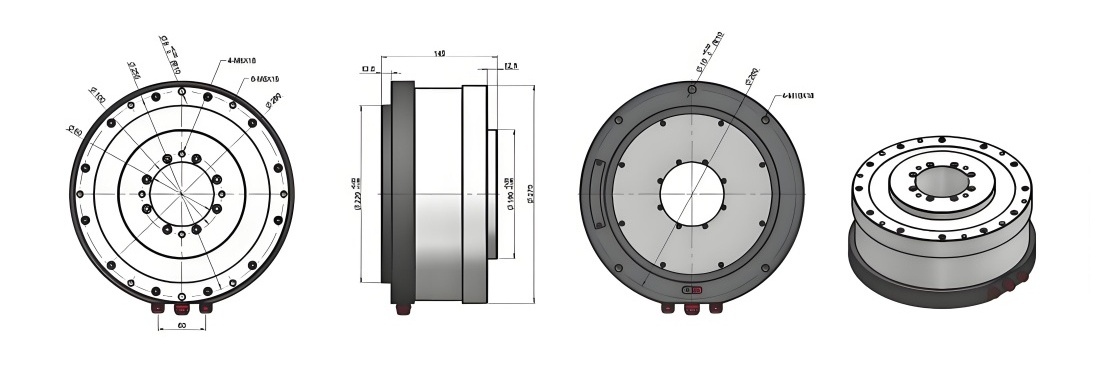

RDE-112
RDE-140

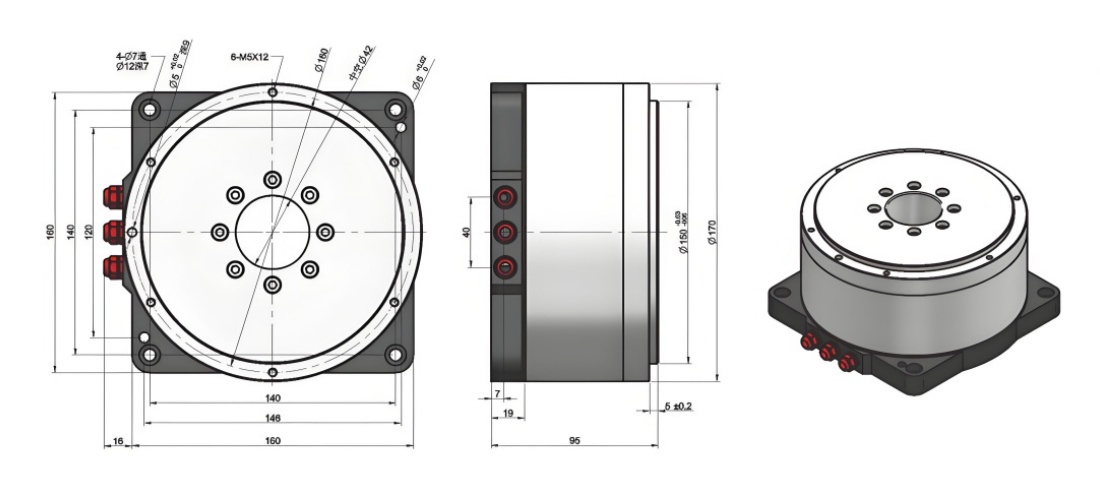

RDE-170050-W1-FA

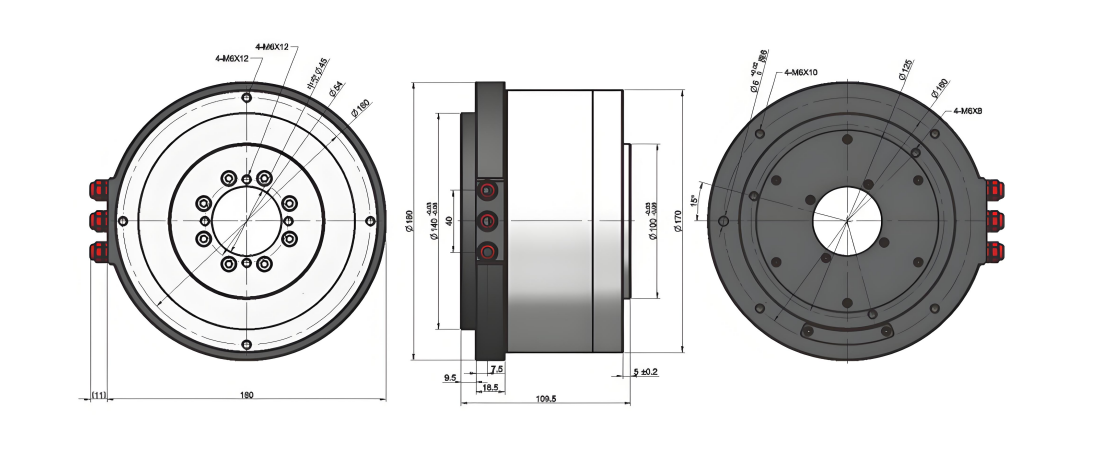

RDE-170095/170125/170155-WA-FA

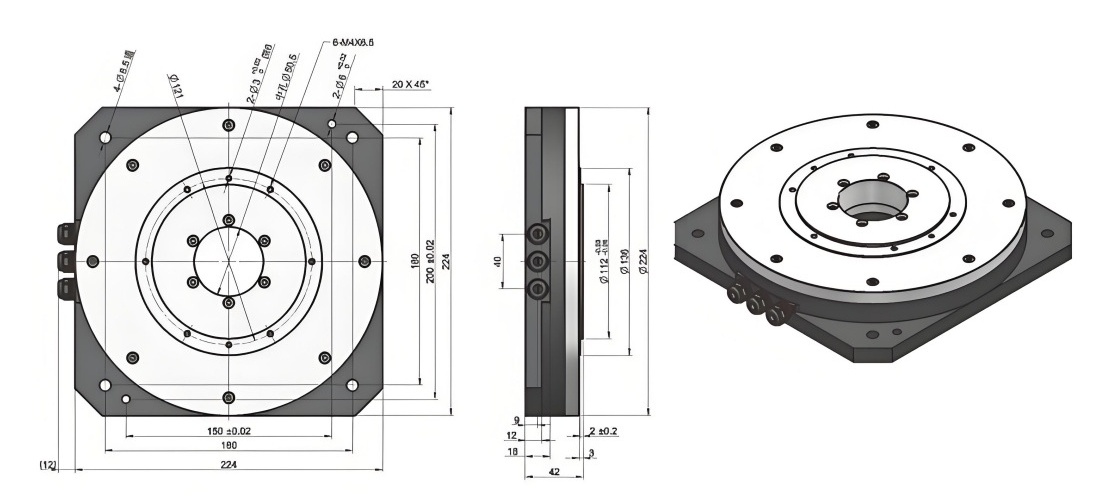

RDE-224042-W1-FA
主要参数 | 单位 | RDE-224062-W1-FA | RDE-263095-W2-FA | RDE-263113-W2-FA | RDE-263138-W2-FA | RDE-263188-W2-FA | RDE-170110-W1-FA | RDE-170130-W1-FA | RDE-280145-W1-FA | RDE-280170-W1-FA | RDE-280231-W1-FA |
连续转矩 | N.m | 35 | 45 | 95 | 150 | 250 | 23.8 | 41.8 | 95 | 95 | 250 |
连续电流 | A rms | 2.2 | 7.1 | 7.1 | 7.1 | 7.1 | 2.5 | 2.5 | 7.1 | 7.1 | 7.1 |
最大转矩 | N.m | 105 | 135 | 190 | 300 | 500 | 71 | 125 | 190 | 190 | 500 |
最大电流 | Arms | 6.6 | 21.3 | 14.2 | 14.2 | 14.2 | 7.5 | 7.5 | 14.2 | 14.2 | 14.2 |
转矩常数 | Nm/Arms | 15.7 | 6.3 | 13.4 | 21.9 | 35.2 | 9.5 | 16.7 | 13.4 | 13.4 | 35.2 |
电阻 (ptp) | Ohms(25° C) | 13.2 | 2.3 | 3.4 | 4.2 | 6.7 | 2.52 | 3.96 | 3.4 | 3.4 | 6.7 |
电感 (ptp) | mH(25° C) | 36.5 | 5 | 10.8 | 13.9 | 22.8 | 5.4 | 32 | 10.8 | 10.8 | 22.8 |
极数 | / | 40 | 40 | 40 | 40 | 40 | 30 | 30 | 40 | 40 | 40 |
反电势常数 (ptp) | Vrims/rad/s | 12.8 | 5.2 | 10.9 | 17.9 | 28.7 | 7.8 | 13.6 | 10.9 | 10.9 | 28.7 |
最大额定功耗 | W(25° C) | 122 | 221.4 | 327.3 | 404.3 | 644.9 | 30.1 | 47.3 | 327.3 | 327.3 | 644.9 |
电机常数 | Nm/ √ W | 5.6 | 7.9 | 3 | 7.9 | 7.9 | 4.3 | 6.1 | 3 | 3 | 7.9 |
转动惯量 | Kg.m² | 0.03 | 0.076 | 0.13 | 0.15 | 0.21 | 0.018 | 0.028 | 0.13 | 0.15 | 0.27 |
电机重量 | Kg | 9.2 | 18.5 | 23.7 | 35 | 48 | 9.5 | 13.5 | 27.3 | 31.5 | 56.6 |
最高转速 | rpm | 200 | 200 | 150 | 120 | 100 | 190 | 150 | 150 | 150 | 100 |
定位精度 | Arc sec | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 | ±30 | ±20 | ±20 | ±20 |
重复精度 | Arc Sec | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±2.5 | ±1.5 | ±1.5 | ±1.5 |
分辨率 | sin/cos | 16384 | 16384 | 16384 | 16384 | 16384 | 11740 | 11740 | 16384 | 16384 | 16384 |
最大轴向载荷 | N | 10000 | 40000 | 40000 | 40000 | 40000 | 15000 | 15000 | 40000 | 40000 | 40000 |
最大径向载荷 | N.m | 100 | 400 | 400 | 400 | 400 | 150 | 150 | 400 | 400 | 400 |
轴向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
径向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
电机高度 | mm | 62 | 95 | 113 | 138 | 188 | 110 | 130 | 145 | 170 | 231 |

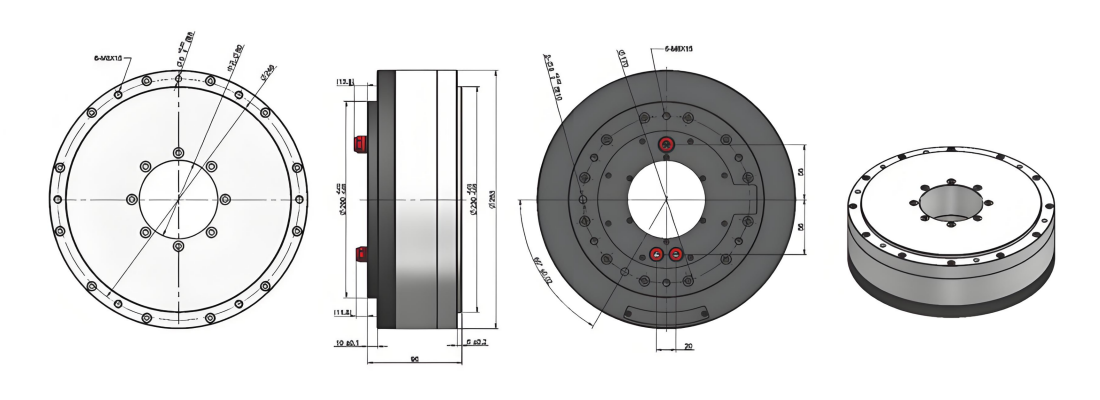

RDE-224062-W1-FA
RDE-263095/263113-W2-FA

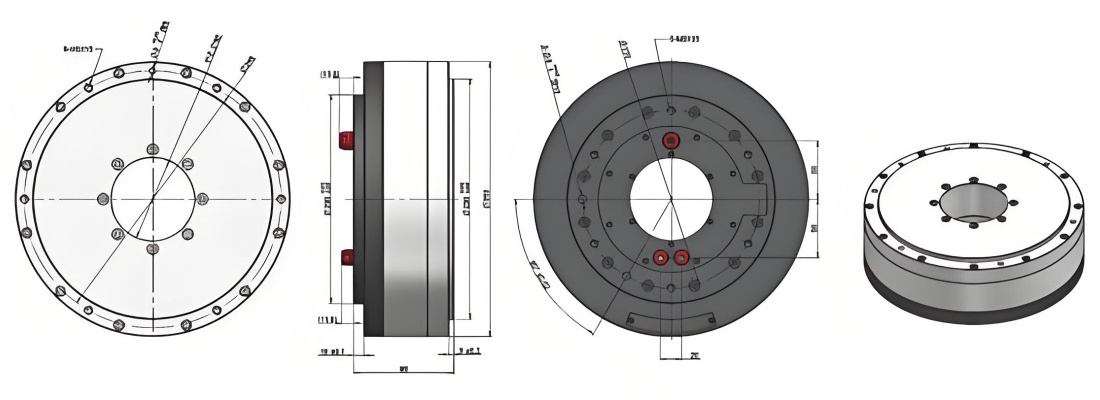

RDE-263138/263188-W2-FA
RDE-170110/170130-W1-FA
RDE-280145/280170/280231-W1-FA
主要参数 | 单位 | RDE-263095-W1-FA | RDE-263112-W1-FA | RDE-263138-W1-FA | RDE-190100-WA-FA | RDE-220062-W1-FA | RDE-263065-W1-FA | RDE-325065-W1-FA |
连续转矩 | N.m | 45 | 95 | 150 | 20 | 10.2 | 45 | 30 |
连续电流 | A rms | 7.1 | 7.1 | 7.1 | 3 | 3 | 7.1 | 1.1 |
最大转矩 | N.m | 135 | 190 | 300 | 60 | 30.6 | 135 | 90 |
最大电流 | Arms | 21.3 | 14.2 | 14.2 | 9 | 9 | 21.3 | 3.4 |
转矩常数 | Nm/Arms | 6.3 | 13.4 | 21.9 | 6.7 | 3.4 | 6.3 | 27.3 |
电阻 (ptp) | Ohms(25° C) | 2.3 | 3.4 | 4.2 | 9.4 | 13.6 | 1.7 | 13.6 |
电感 (ptp) | mH(25° C) | 5 | 10.8 | 13.9 | 17.9 | 7.8 | 5 | 42.4 |
极数 | / | 40 | 40 | 40 | 30 | 40 | 40 | 50 |
反电势常数 (ptp) | Vrims/rad/s | 5.2 | 10.9 | 17.9 | 5.5 | 2.8 | 5.2 | 22.3 |
最大额定功耗 | W(25° C) | 221.4 | 327.3 | 404.3 | 161.5 | 233.7 | 163.6 | 43 |
电机常数 | Nm/ √ W | 7.9 | 3 | 7.9 | 1.6 | 5.6 | 7.9 | 4.6 |
转动惯量 | Kg.m² | 0.076 | 0.13 | 0.15 | 0.018 | 0.032 | 0.06 | 0.12 |
电机重量 | Kg | 18.5 | 23.7 | 35 | 9.5 | 8.9 | 12.8 | 15.5 |
最高转速 | rpm | 200 | 150 | 120 | 200 | 320 | 200 | 120 |
定位精度 | Arc sec | ±20 | ±20 | ±20 | -20 | ±20 | ±20 | ±20 |
重复精度 | Arc Sec | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
分辨率 | sin/cos | 16384 | 16384 | 16384 | 11740 | 16384 | 16384 | 31488 |
最大轴向载荷 | N | 40000 | 40000 | 40000 | 6000 | 5000 | 5000 | 50000 |
最大径向载荷 | N.m | 400 | 400 | 400 | 60 | 100 | 100 | 300 |
轴向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005/0.002 | 0.005 | 0.002 | 0.008 |
径向偏摆 | mm | 0.005 | 0.005 | 0.005 | 0.005/0.002 | 0.005 | 0.002 | 0.008 |
电机高度 | mm | 95 | 112 | 138 | 100 | 62 | 65 | 65 |
RDE-263095/263112/263138-W1-FA
RDE-190100-W1-FA
RDE-220062-W1-FA
RDE-263065-W1-FA
RDE-325065-W1-FA
