REA Series Linear Rotary Actuators

REA series linear rotary actuators are compact and thin in design, with precise linear motion and flexible pick-and-place functions, and have soft landing functions.

Weight(kg)：0.70 0.8 0.9 1 1.2
Z-axis-adjustable stroke(mm)：15 25 30 40 60
Z-axis-continuous thrust(N)： 6 9.5 10 12 27.5
Force control accuracy (20-50g)：±1g ±2g ±3g ±5g

USD： Inquiry

ablity：Monthly Output500

contact shop

Deskripsi ProdukParameter Produk

产品描述

REA 系列线性旋转执行器以设计紧凑纤薄为显著优势，创新性采用 “L+R” 双轴集成设计，将精确的线性运动与灵活的拾取和放置功能完美融合。同时，其具备软着陆功能，可有效避免部件碰撞损伤。凭借这些特性，该执行器广泛应用于芯片安装、相机模块组装等对精度要求严苛的场景，在锂电池厚度测量、触摸屏检测、键盘和开关测试等领域也发挥重要作用。

应用

REA 系列线性旋转执行器凭借其紧凑设计与高精度特性，应用场景广泛。在电子制造领域，它用于芯片安装、相机模块组装，实现精准的元件拾取与放置；在新能源行业，可完成锂电池厚度测量，保障生产质量；在检测领域，适用于触摸屏检测、键盘和开关测试，高效完成精密检测工作，凭借软着陆等功能，为各行业高精度自动化作业提供可靠支持。

产品参数

型号	LRA15-20	LRA15-50V	LRA25-20	LRA25-20V	LRA30-23	LRA30-25	LRA40-23	LRA60-25
Z轴-可调行程	15mm	15mm	25mm	25mm	30mm	30mm	40mm	60mm
Z轴-持续推力	12N	27.5N	12N	9.5N	10N	10N	10N	10N
Z轴-峰值推力	39.6N	70N	39.6N	20.9N	35N	35N	35N	35N
Z轴-力常数	7.5N/A	17.5N/A	7.5N/A	6.1N/A	10N/A	10N/A	10N/A	10N/A
Z轴-持续电流	1.6A	1.55A	1.6A	1.55A	1A	1A	1A	1A
Z轴-峰值电流	5.3A	4A	5.3A	3.4A	3.5A	3.5A	3.1A	3.5A
Z轴-直线编码器分辨率	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm
Z轴-位置重复定位精度	±2um	±2um	±2um	±2um	±2um	±2um	±2um	±2um
力控精度(20-50g)	±5g	±5g	±5g	±5g	±5g	±5g	±5g	±5g
力控精度(50-300g)	±10g	±10g	±10g	±10g	±10g	±10g	±10g	±10g
R轴-旋转角度	±360°	±360°	±360°	±360°	±360°	±360°	±360°	±360°
R轴-旋转编码器分辨率	131072线	131072线	131072线	131072线	131072线	131072线	131072线	131072线
R轴-旋转定位精度	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°
R轴-额定扭矩	0.01N·m	0.028N·m	0.01N·m	0.01N·m	0.01N·m	0.01N·m	0.01N·m	0.01N·m
R轴-峰值扭矩	0.043N·m	0.142N·m	0.043N·m	0.043N·m	0.043N·m	0.043N·m	0.043N·m	0.043N·m
R轴-额定电流	0.4A	1.11A	0.4A	0.4A	0.4A	0.4A	0.4A	0.4A
R轴-峰值电流	1.4A	5.33A	1.4A	1.4A	1.4A	1.4A	1.4A	1.4A
R轴-径向跳动	±5μm(±1μm可定制)	±2μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)
本体参数-厚度	20cm	50cm	20cm	20cm	23cm	23cm	23cm	25cm
本体参数-电压	DC 24V±10%	DC 48V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%
本体参数-使用环境	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下
本体参数-本体重量	0.70Kg	1.00Kg	0.74Kg	0.89Kg	1.27Kg	1.1Kg	1.25Kg	1.5Kg

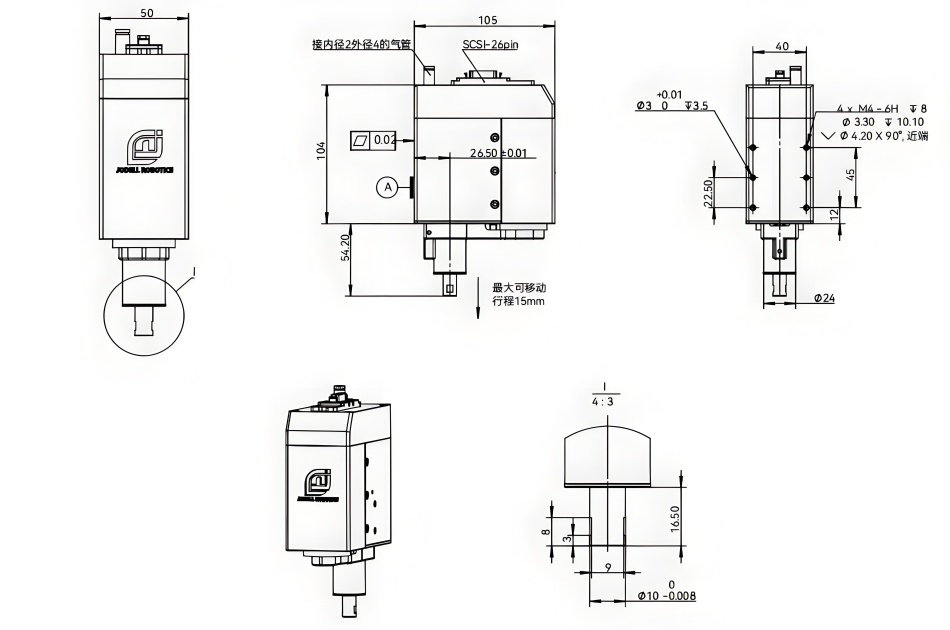

LRA15-20

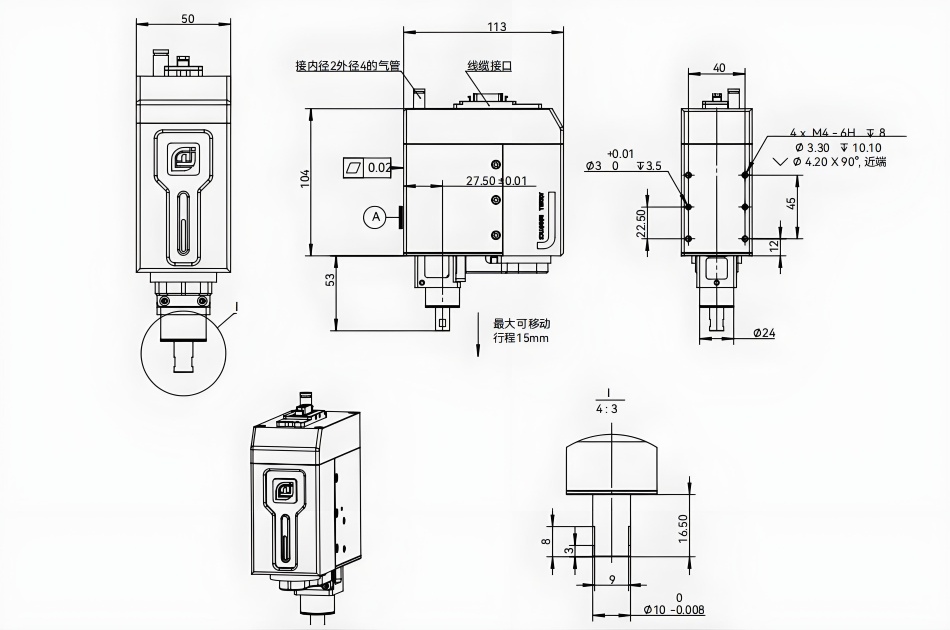

LRA15-50V

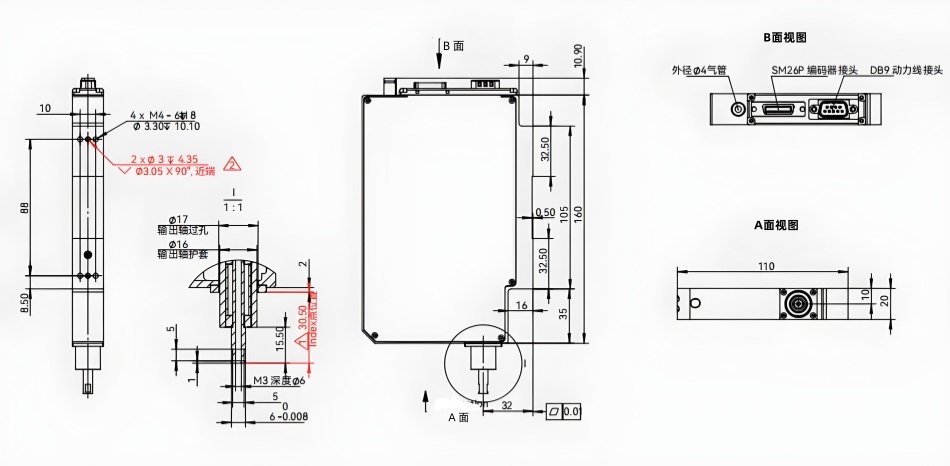

LRA25-20

LRA25-20V

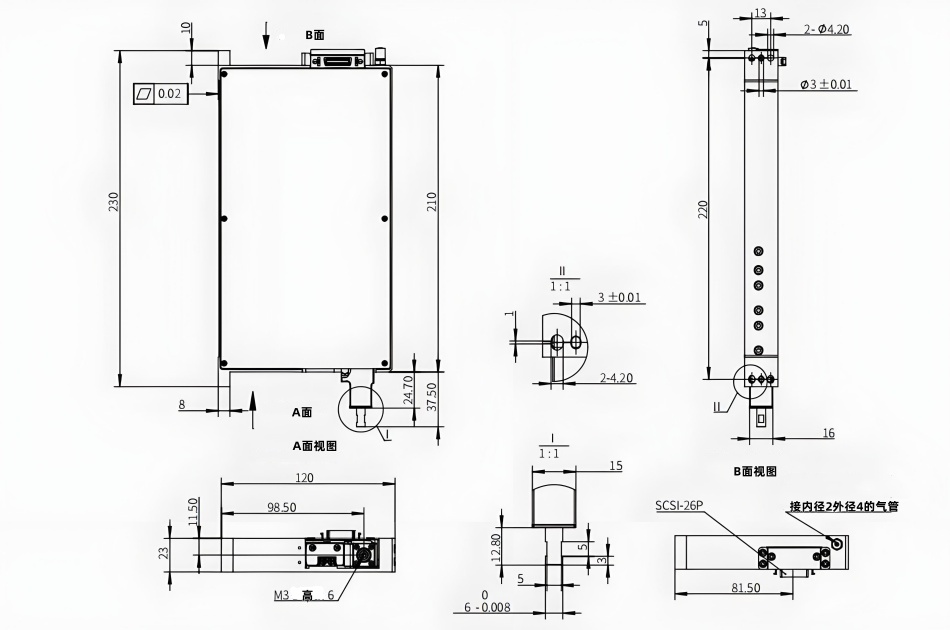

LRA30-23

LRA30-25

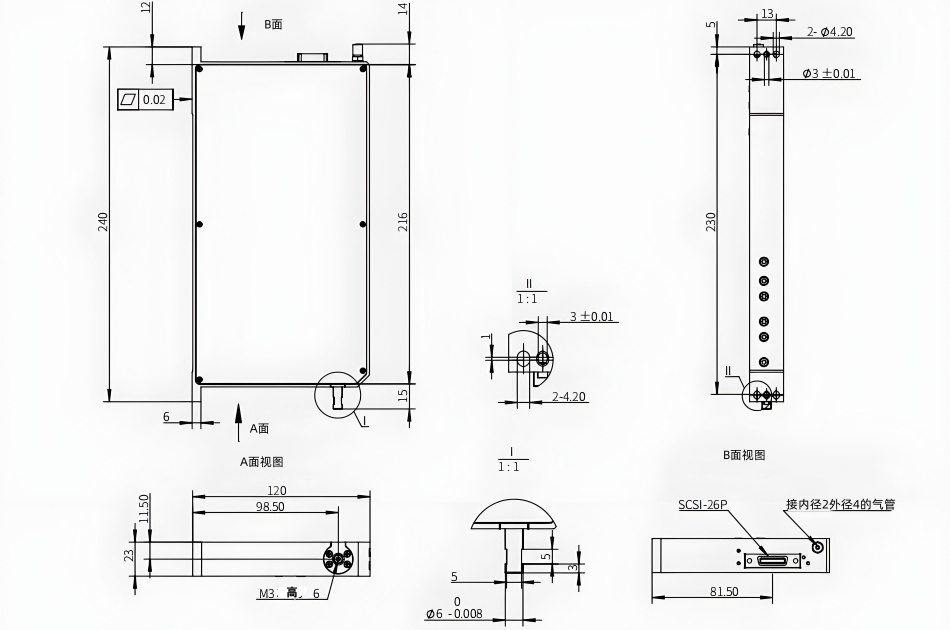

LRA40-23

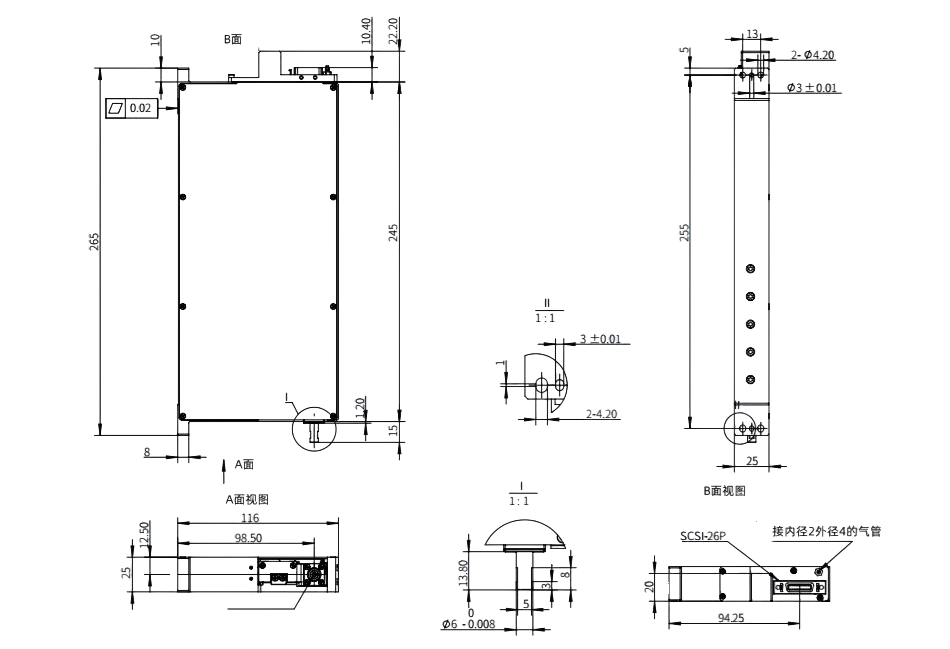

LRA60-25

型号	LRA-S-40-16M	LRA-E50-25	LRA-HP-25-20	LRA-HP-40-23	LRA-F-15-50V	LRA-F-15-20
Z轴-可调行程	40mm	50mm	25mm	40mm	15mm	15mm
Z轴-持续推力	6N	12N	12N	10N	27.5N	6N
Z轴-峰值推力	17.8N	39.6N	39.6N	35N	70N	17.8N
Z轴-力常数	7.9N/A	7.5N/A	7.5N/A	10N/A	17.7N/A	7.9N/A
Z轴-持续电流	0.76A	1.6A	1.6A	1A	1.55A	0.76A
Z轴-峰值电流	2.24A	5.3A	5.3A	3.5A	4A	2.24A
Z轴-直线编码器分辨率	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm	0.1μm
Z轴-位置重复定位精度	±2um	±2um	±2um	±2um	±2um	±2um
力控精度(20-50g)	±5g	±5g	±3g	±3g	±2g	±1g
力控精度(50-300g)	±10g	±10g	±10g	±10g	±10g	±1g
R轴-旋转角度	±360°	±360°	±360°	±360°	±360°	±360°
R轴-旋转编码器分辨率	131072线	131072线	131072线	131072线	131072线	131072线
R轴-旋转定位精度	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°
R轴-额定扭矩	0.01N·m	0.02N·m	0.01N·m	0.01N·m	0.028N·m	0.01N·m
R轴-峰值扭矩	0.036N·m	0.187N·m	0.036N·m	0.036N·m	0.142·m	0.036N·m
R轴-额定电流	0.4A	1.14A	0.4A	0.4A	1.11A	1.2A
R轴-峰值电流	1.2A	10.7A	1.2A	1.2A	5.33A	0.4A
R轴-径向跳动	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)
本体参数-厚度	16cm	25cm	20cm	23cm	50cm	25cm
本体参数-电压	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%
本体参数-使用环境	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下	5-40°, 85%RH以下
本体参数-本体重量	0.78Kg	1Kg	0.74Kg	1.2Kg	1Kg	1Kg
