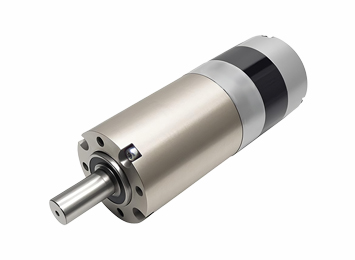

PG28-56 DC brushless planetary gear motor Series A

Brushless drive + planetary gears, the A series motors usher in an era of "intelligent transformation" in power

Model :
PG28BL28126000-100K
PG36BL36246000-50.9K
PG45BL42246000-99.5K
PG56BL57362000-326K

USD： 30-42

ablity：Monthly Output5000

contact shop
คำอธิบายสินค้าพารามิเตอร์ผลิตภัณฑ์

产品描述

直流无刷行星减速电机，精准传动

行星齿轮减速箱：行星齿轮减速箱特别适合于高转矩的传递。直径大于22mm的齿轮箱装备滚珠轴承

功能特点





噪音低

減速比4:1到3560:1

外径16到52mm

高性能、小尺寸

高减速比、小尺寸

产品展示

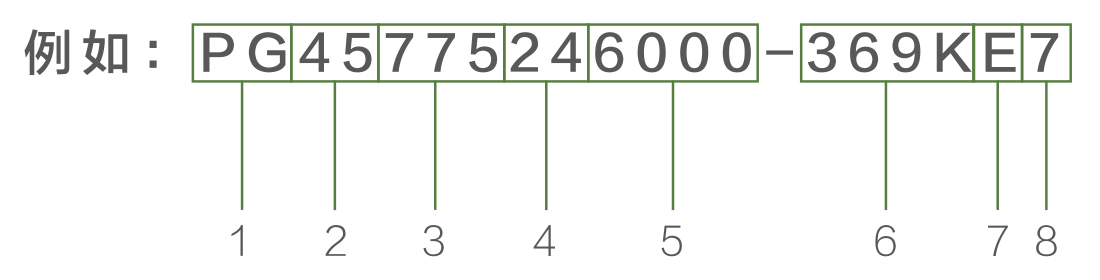

型号说明

1：行星齿轮

3：马达型号

5：马达转速

7：带编码器

2：减速箱外径

4：马达电压

6：减速箱速比

8：编码器脉冲数

产品参数

● 直流无刷行星减速电机
Planetary gear BLDC motor
PG28BL28

适用范围/Scope of application

蠕动泵丨微型数控设备丨自动取款机|出卡机|遥控窗帘丨太阳能丨油印机丨家用电器丨办公设备丨

自动执行器等等。
Peristaltic pump 丨 Miniature CNC equipment 丨 Automated teller丨
machine 丨Card dispenser 丨 Remote control curtain 丨 Solar energy 丨
Mimeograph 丨 Household appliances | Office equipment 丨 Automatic actuators, etc.

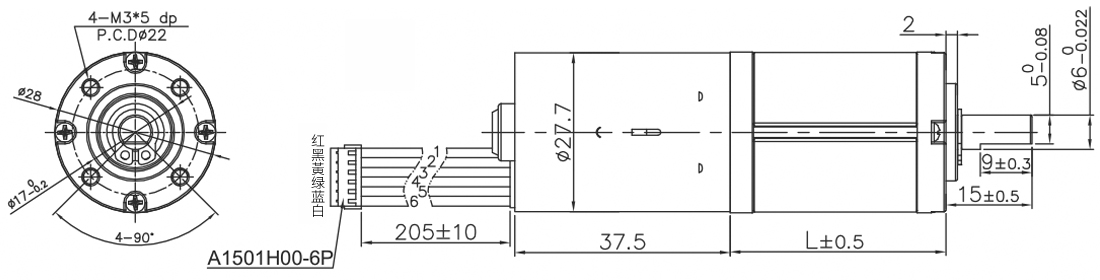

外形尺寸图/Appearance size

减速箱清单/Gearbox data

级数Number of stages

1

2

3

4

5

减速比Reduction ratio

3.3,4.6

11.2,15.5,21.5

37.7,52.1,72,100

126,174,241,334,462

423,585,810,1120,

1549,2141

齿轮箱长度Gearbox length “L”mm

20.2

25.9

31.7

37.5

43.3

额定扭矩Max.Running torque

10.0kgf·cm

20.0kgf·cm

50.0kgf·cm

50.0kgf▪cm

50.0kgf.cm

损坏扭矩Gear breaking torque

20.0kgf·cm

600.0kgf·cm

150.0kgf·cm

150.0kgf·cm

150.0kgf·cm

效率Gearing efficiency

90%

81%

73%

65%

59%

马达清单/Motor data

马达型号
Motor
type

额定电压
Rated volt
（V）

空载转数
No load speed
（rpm）

空载电流
No load current
(mA）

额定转数
Rated speed
（rpm）

额定电流
Rated current
(mA)

额定扭矩
Rated torque
(gf.cm）

额定功率
Rated output
（W)

堵转扭矩
Stall torque
（gf.cm)

堵转电流
Stall current
（A）

BL28126000

12

6000

≤120

5100

≤553

84

4.73

500

≤2.7

BL28246000

24

6000

≤65

5170

≤266

77

4.08

559

≤1.5

注：减速后的输出扭矩=马达扭矩X减速比X齿轮箱效率；输出转速=马达转速/减速比；
Note: Output torque after deceleration=motor torque×reduction ratio × gearing efficiency;Output speed = motor speed/ reduction ratio;

● 直流无刷行星减速电机
Planetary gear BLDC motor
PG36BL36

适用范围/Scope of application

遥控窗帘|监控云台|自动售货机|验钞机|硬币退币机|点钞机|柔巾机丨自动门丨覆膜机丨自动电视架丨办公设备|家用电器等等
Remote Control Curtains | Monitor PTZ | Vending Machine | Money Detector | Coin Refund | Order money | Soft Tissue Machine |Automatic door | Laminating machine | Automatic TV stand | Office equipment | Household appliances etc.

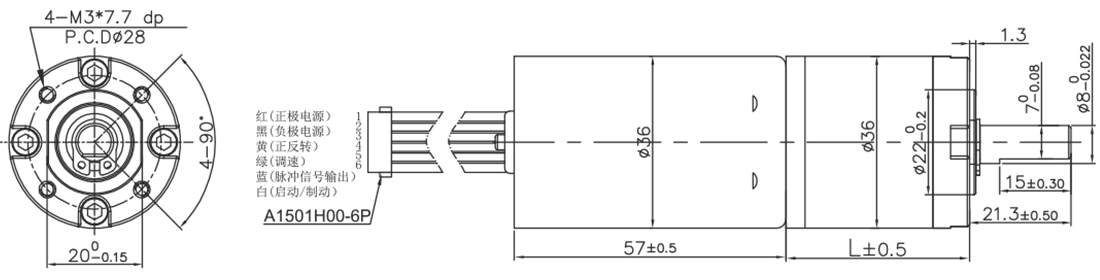

外形尺寸图/Appearance size

减速箱清单/Gearbox data

级数Number of stages

1

2

3

4

5

减速比Reduction ratio

3.7,5.2

13.7,19.2,26.9

50.9,71.2,99.5,139

188,264,369,516,721

699,977,1367,1911,

2672,3736

齿轮箱长度Gearbox length “L”mm

25.1

32.3

385

44.7

50.9

额定扭矩Max.Running torque

20.0kgf▪cm

50.0kgf.cm

100.0kgf.cm

100.0kgf·cm

100.0kgf·cm

损坏扭矩Gear breaking torque

60.0kgf·cm

150.0kgf·cm

300.0kgf▪cm

300.0kgf▪cm

300.0kgf ·cm

效率Gearing efficiency

90%

81%

73%

65%

59%

马达清单/Motor data

马达型号
Motor
type

额定电压
Rated volt
（V）

空载转数
No load speed
（rpm）

空载电流
No load current
(mA）

额定转数
Rated speed
（rpm）

额定电流
Rated current
(mA)

额定扭矩
Rated torque
(gf.cm）

额定功率
Rated output
（W)

堵转扭矩
Stall torque
（gf.cm)

堵转电流
Stall current
（A）

BL36126000

12

6000

≤460

5160

≤1580

257

13.6

1775

≤1.8

BL36245000

24

5000

≤220

4100

≤1086

395

16.4

2317

≤5.34

BL36246000

24

6000

≤220

5100

≤1204

385

20.1

2737

≤7.1

BL36249000

24

9000

≤380

7900

≤2200

440

35.9

3396

≤14.1

注：减速后的输出扭矩=马达扭矩X减速比X齿轮箱效率；输出转速=马达转速/减速比；
Note: Output torque after deceleration=motor torque×reduction ratio × gearing efficiency;Output speed = motor speed/ reduction ratio

● 直流无刷行星减速电机
Planetary gear BLDC motor
PG45BL42

适用范围/Scope of application

监控云台丨烘烤架 | 烤炉 | 清洗机 | 广告牌 | 捆钞机|稳压器 | 自动开门器丨游戏机丨灌流泵丨办公设备丨家电电器等等
Monitoring PTZ | Baking rack | Oven | Washing machine | Billboard| Binding machine | Regulator | Automatic door opener | Game machine | Irrigation pump |

Office equipment | Home appliances, etc

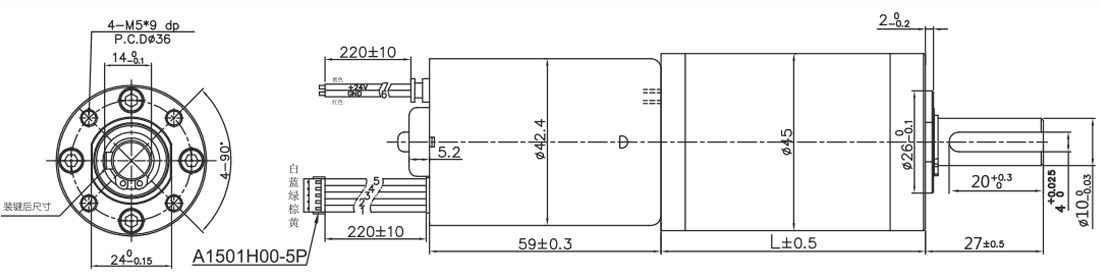

外形尺寸图/Appearance size

减速箱清单/Gearbox data

级数Number of stages

1

2

3

4

5

减速比Reduction ratio

3.7

10.2,13.7,19.2

32.5,50.9,71.2,99.5

139,188,264,369,516

699,977,1367,

1911,2672

齿轮箱长度Gearbox length “L”mm

33.6

44.9

56.2

67.5

78.8

额定扭矩Max.Running torque

50.0kgf.cm

100.0kgf·cm

200.0kgf·cm

200.0kgfcm

200.0kgf·cm

损坏扭矩Gear breaking torque

150.0kgf▪cm

300.0kgf·cm

300.0kgf·cm

600.0kgf·cm

600.0kgf·cm

效率Gearing efficiency

90%

81%

73%

65%

59%

马达清单/Motor data

马达型号
Motor
type

额定电压
Rated volt
（V）

空载转数
No load speed
（rpm）

空载电流
No load current
(mA）

额定转数
Rated speed
（rpm）

额定电流
Rated current
(mA)

额定扭矩
Rated torque
(gf.cm）

额定功率
Rated output
（W)

堵转扭矩
Stall torque
（gf.cm)

堵转电流
Stall current
（A）

BL42126000

12

6000

≤620

5133

≤2785

469

24.7

3396

≤17.1

BL42246000

24

6000

≤340

5319

≤1968

669

36.5

5496

≤14.1

注：减速后的输出扭矩=马达扭矩X减速比X齿轮箱效率；输出转速=马达转速/减速比；
Note: Output torque after deceleration=motor torque×reduction ratio × gearing efficiency;Output speed = motor speed/ reduction ratio

● 直流无刷行星减速电机
Planetary gear BLDC motor
PG56BL57

适用范围/Scope of application

遥控窗帘|监控云台丨自动售货机丨纺织机丨地铁广告牌丨柔巾机|自动门丨覆膜机|自动电视架丨办公设备|家用电器等等
Remote control curtains | Monitoring heads | Vending machines |Textile machines | Subway billboards | Soft Tissue Machine |Automatic door | Laminating machine | Automatic TV stand | Office equipment | Household appliances etc.

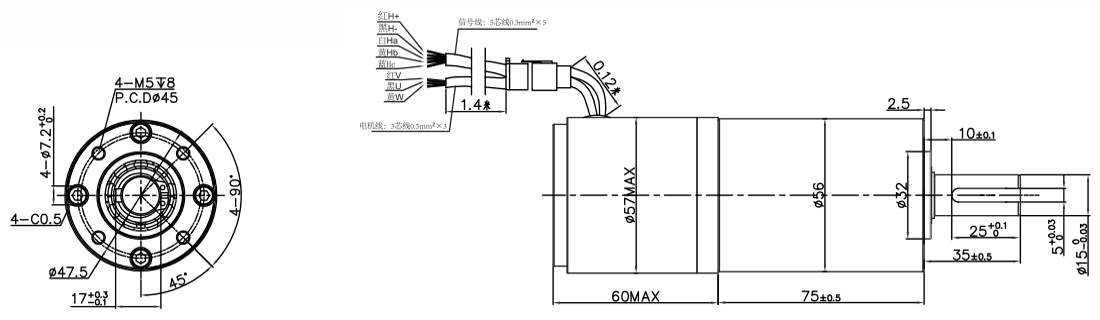

外形尺寸图/Appearance size

减速箱清单/Gearbox data

级数Number of stages

1

2

3

4

5

减速比Reduction ratio

3.6,4.3

13,15.3,19.2

46.7,69,102,121

198,276,326,409,513

846,995,1567,1966,

2321,3439

齿轮箱长度Gearbox length “L”mm

32.1

46

59.9

72.8

90.2

额定扭矩Max.Running torque

100.0kgf·cm

200.0kgf ·cm

400.0kgf▪cm

400.0kgf·cm

400.0kgf·cm

损坏扭矩Gear breaking torque

300.0kgf ·cm

600.0kgf·cm

1200.0kgf·cm

1200.0kgf·cm

1200.0kgf▪cm

效率Gearing efficiency

90%

81%

73%

65%

59

马达清单/Motor data

马达型号
Motor
type

额定电压
Rated volt
（V）

空载转数
No load speed
（rpm）

空载电流
No load current
(mA）

额定转数
Rated speed
（rpm）

额定电流
Rated current
(mA)

额定扭矩
Rated torque
(gf.cm）

额定功率
Rated output
（W)

堵转扭矩
Stall torque
（gf.cm)

堵转电流
Stall current
（A）

BL57361800

36

1800

≤0.35

1440

≤1.25

2

30

10

≤5.2

注：减速后的输出扭矩=马达扭矩X减速比X齿轮箱效率；输出转速=马达转速/减速比；
Note: Output torque after deceleration=motor torque×reduction ratio × gearing efficiency;Output speed = motor speed/ reduction ratio;

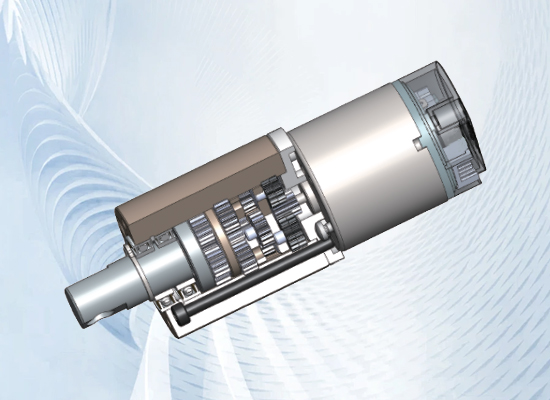

产品结构

1、固定螺钉Fixing Screw

8、行星架 Planet carrier

2、卡簧垫片Circlip,washer

9、行星轮轴Pin

3、滚珠轴承 Ball bearing

10、内齿圈Ring gear

4、减速器上端盖Reducer upper cover

11、固定马达螺钉Screw

5、减速器一体输出轴Reducer one piece output shaft

12、马达连接板Intermediary plate

6、行星齿轮 Planetary gear

13、马达太阳轮Pinion gear

7、垫片Gasket

14、减速器马达Motor

应用案例

         产品广泛应用于各种工业生产流水线、输送机械、食品机械、医疗机械、印刷机械、纺织机械、办公设备、仪器仪表、广告行业、游乐设施、 金融设备、家用电器、智能化机器人等领域，是自动化设备优选的配套产品。
