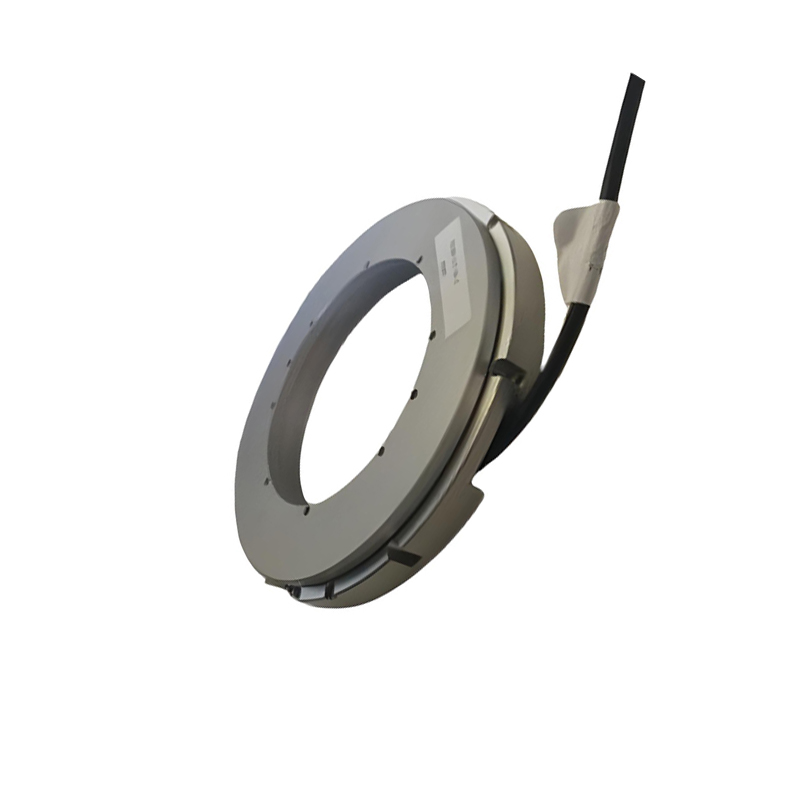

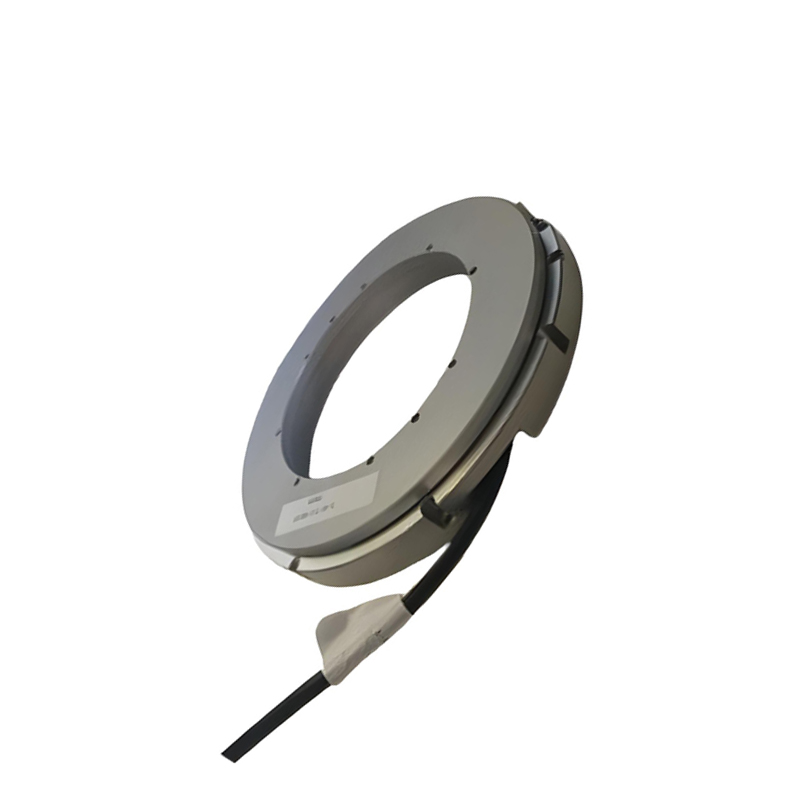

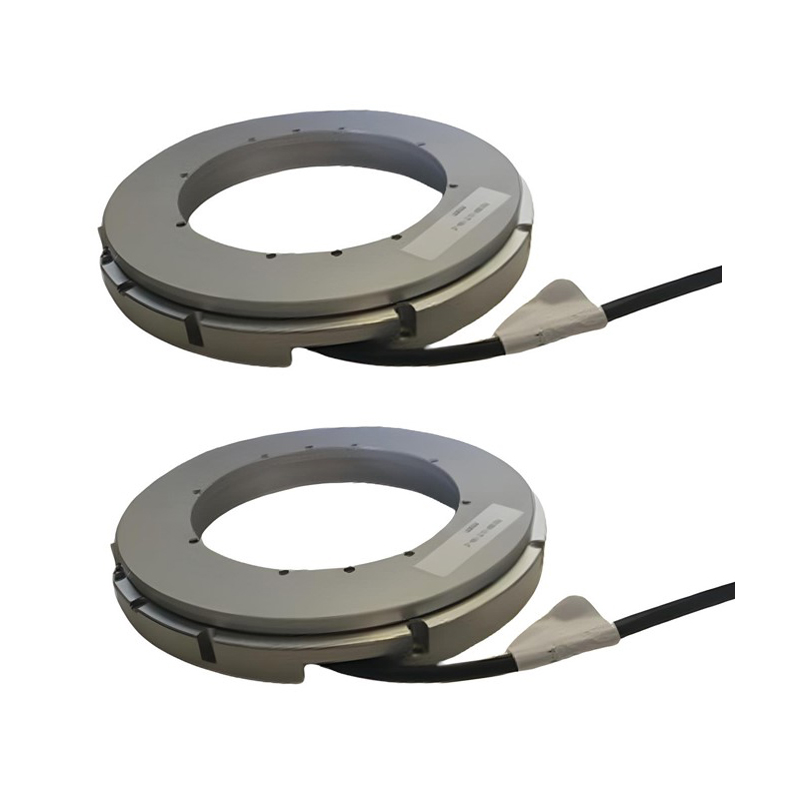

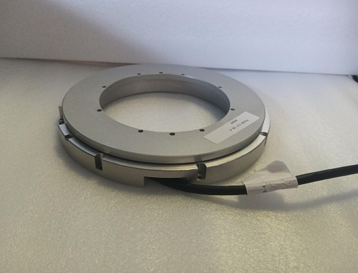

YA-310高精度感栅编码器
分体式安装方便出线方式灵活高转速编码器
- 定位精度：±2—10
- 内部位置更新周期：＜0.01
- 最高转速：7500
- 消耗电流：<0.25
CNY： 4940-15000
ablity：Monthly Output1000
- Paglalarawan ng Produkto
- Product Params
Paglalarawan ng Produkto
YA-310高精度感栅编码器
YA 系列感栅编码器基于电磁感应检测原理，由定子和转子组成。与光电编码器相比具有更高的抗污染、抗冲击能力。

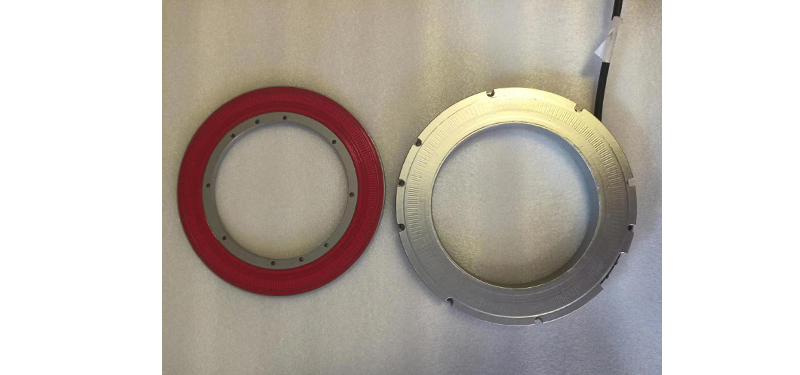

其结构可以理解为“平面旋转变压器”，通电流的导线以平面导线的形式分布于定、 转子表面。
拥有绝对值检测码道，开机即可计算编码器绝对位置。
超强的环境适应性，可浸没于水中正常工作。
出线方式灵活，可从定子侧面或底部出线。
产品特点
电磁感应原理 高精度 高转速 高可靠性 绝对值 分体式 安装方便 超强环境适应性 IP67 |  |
尺寸表

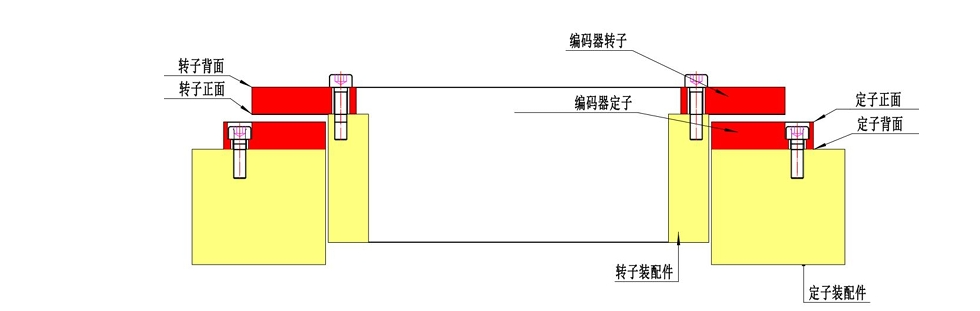

机械尺寸

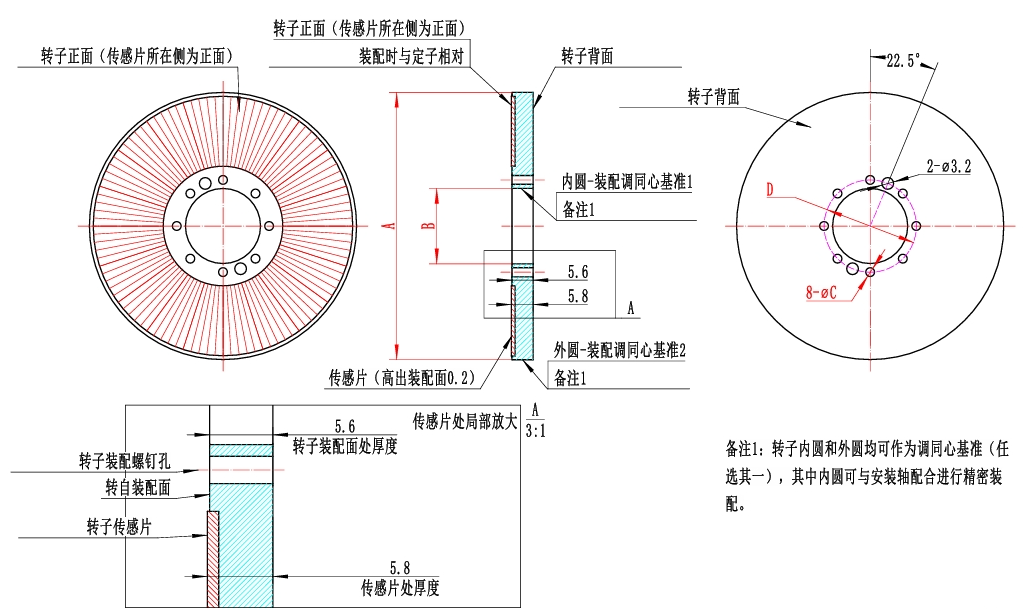

转子尺寸图

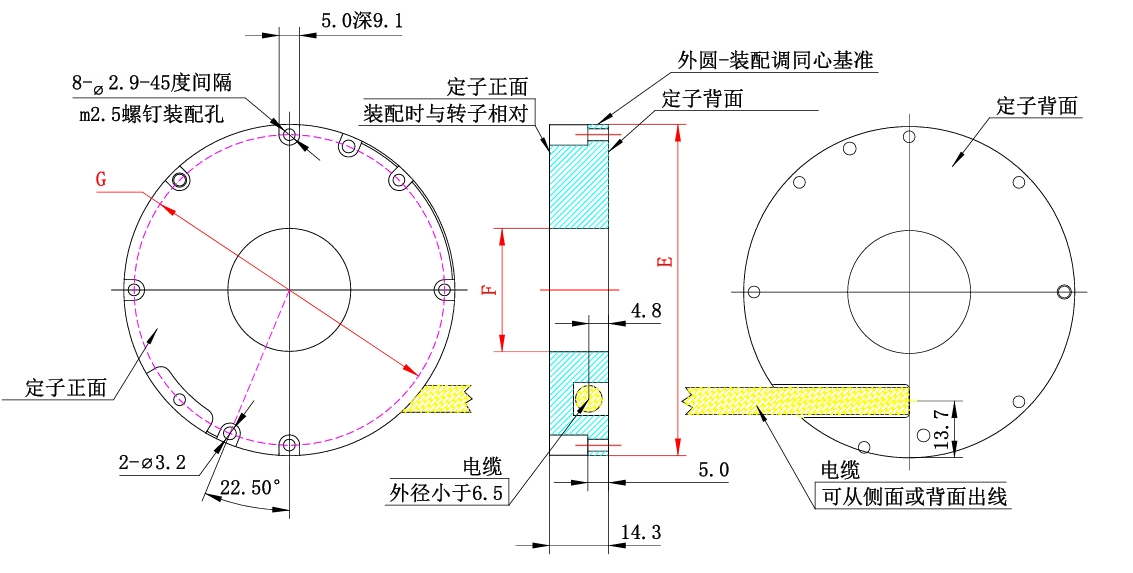

定子尺寸图
性能参数
| 绝对值 | 是 | |
| 分辨率 | 10—23 | 位 |
| 重复定位精度 | ±1 | LSB |
| 定位精度 | ±2—10 | 角秒 |
| 内部位置更新周期 | ＜0.01 | ms |
| 最高转速 | 7500 | r/min |
| 通信接口协议 | SSI \ BISS-C \ UART 串口 （3 种接口均基于 RS422 硬件标准） | |
| 供电电压 | 5-12 或 12-30 两种可选 | V |
| 消耗电流 | <0.25 | A |
| 电源反向保护 | 电源最大反向保护电压为标称供电电压最大值 | |
| 工作温度 | -40 至 80 | ℃ |
| 防护等级 | IP67 | S |
| 上电后数据有效时间 | <1 (编码器上电 1s 后数据有效，注意 1s 内保证编码器无转动) | |
| 冲击 | IEC 60068-2-27 100g for 11ms - 轴向和径向 | |
| 震动 | IEC 60068-2-6 20g for 10-2000Hz - 轴向和径向 | |
| EMC电磁兼容性 | 符合 IEC 61000-6-2 标准 - 适用于恶劣的 EMC 环境 | |
| EMC电磁辐射 | 符合 IEC 61000-6-4 - 适用于电磁干扰敏感设备附近使用 |
