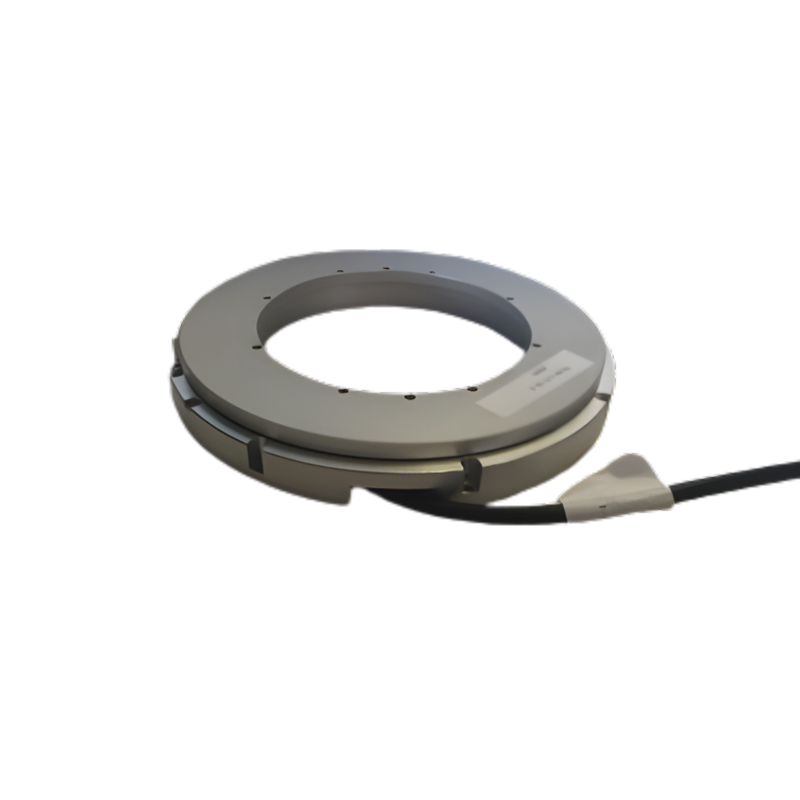

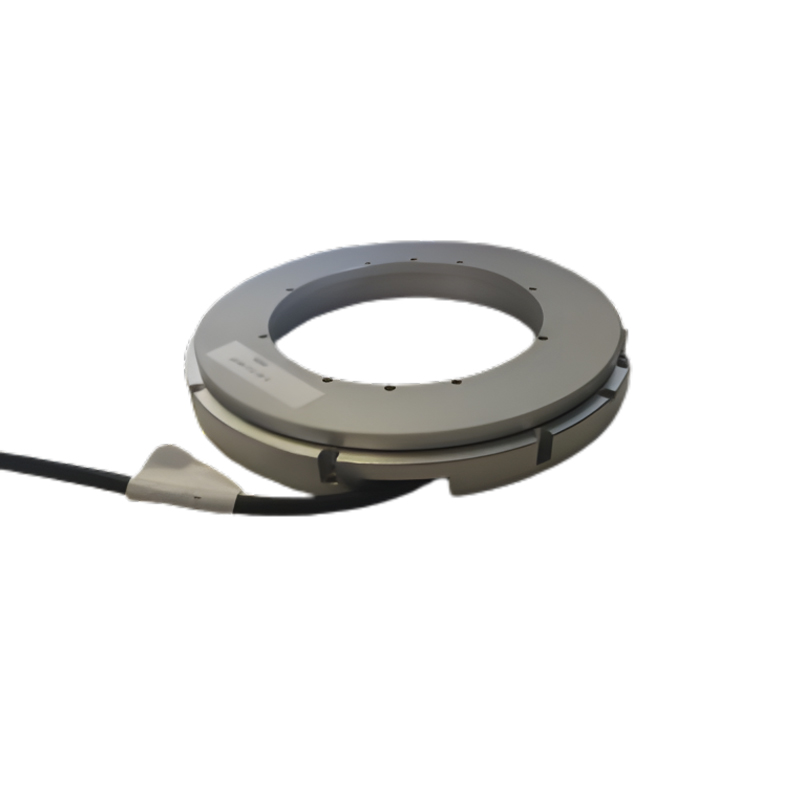

YA-210高精度感栅编码器
高品质可定制电感式编码器，高精度感栅编码器
- 定位精度：±2—10
- 分辨率：10—23
- 重复定位精度：±1
- 最高转速：10000
CNY： 11180
ablity：Monthly Output1000
- Mô tả sản phẩm
- Product Params
Mô tả sản phẩm
YA-210高精度感栅编码器
YA 系列感栅编码器基于电磁感应检测原理，由定子和转子组成。与光电编码器相比具有更高的抗污染、抗冲击能力。
其结构可以理解为“平面旋转变压器”，通电流的导线以平面导线的形式分布于定、 转子表面。
拥有绝对值检测码道，开机即可计算编码器绝对位置。
超强的环境适应性，可浸没于水中正常工作。
出线方式灵活，可从定子侧面或底部出线。
尺寸表
机械尺寸
转子尺寸图
定子尺寸图
性能参数
| 绝对值 | 是 | |
| 分辨率 | 10—23 | 位 |
| 重复定位精度 | ±1 | LSB |
| 定位精度 | ±2—10 | 角秒 |
| 内部位置更新周期 | ＜0.01 | ms |
| 最高转速 | 10000 | r/min |
| 通信接口协议 | SSI\BISS-C\UART串口（3种接口均基于RS422硬件标准） | |
| 供电电压 | 5-12或12-30两种可选 | V |
| 消耗电流 | ＜0.25 | A |
| 电源反向保护 | 电源最大反向保护电压为标称供电电压最大值 | |
| 工作温度 | -40—80 | ℃ |
| 防护等级 | IP67 | |
| 上电后数据有效时间 | ＜1 (编码器上电1s后数据有效，注意1s内保证编码器无转动) | S |
| 冲击 | IEC 60068-2-27 100g for 11ms—轴向和径向 | |
| 震动 | IEC 60068-2-6 20g for 10-2000Hz—轴向和径向 | |
| EMC电磁兼容性 | 符合 IEC 61000-6-2 标准—适用于恶劣的EMC环境 | |
| EMC电磁辐射 | 符合 IEC 61000-6-4—适用于电磁干扰敏感设备附近使用 |
