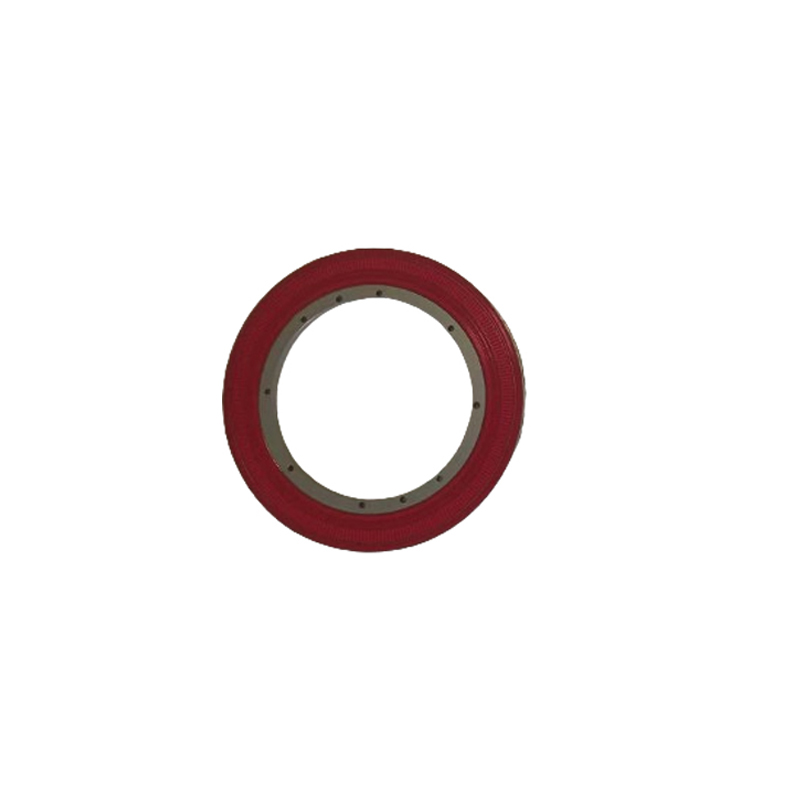

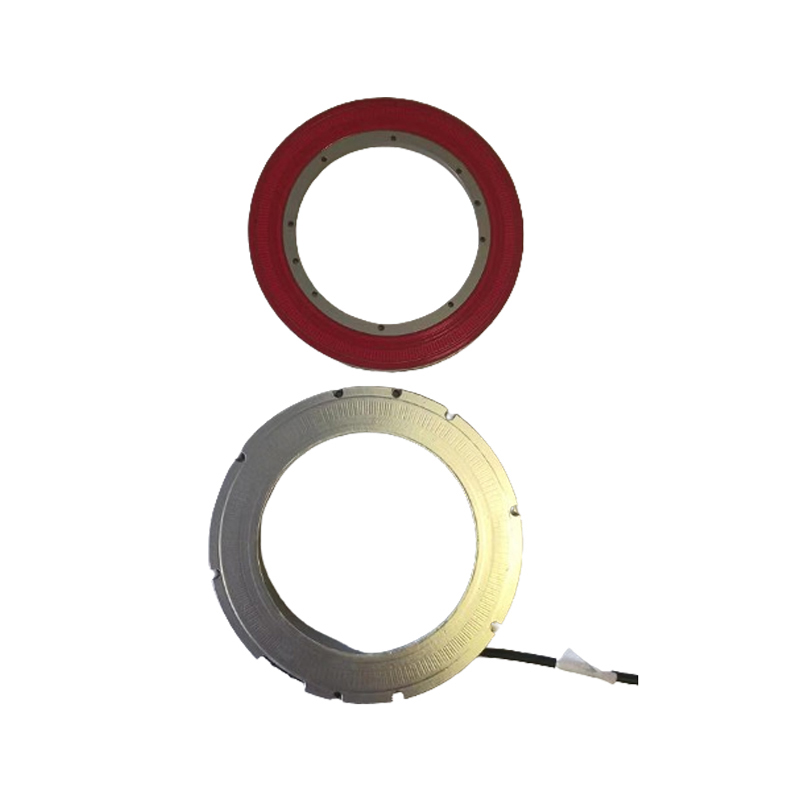

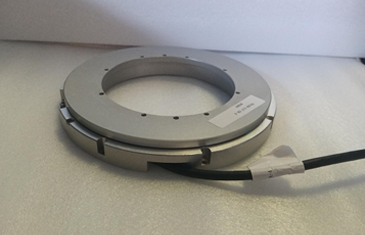

YA-160高精度感栅编码器
YA-160抗污染抗冲击能力电磁感应检测原理感栅编码器
- 分辨率：10-23
- 重复定位精度：±1
- 定位精度：±10-20
- 最高转速：15000
CNY： 8450
ablity：Monthly Output1000
- Mô tả sản phẩm
- Product Params
Mô tả sản phẩm
YA-160高精度感栅编码器
电磁感应原理/绝对值
高精度/分体式/IP67
高转速/安装方便
高可靠性/超强环境适应性
产品特点
电磁感应原理 高精度 高转速 高可靠性 绝对值 分体式 安装方便 超强环境适应性 IP67 |  |
性能参数
| 绝对值 | 是 | |
| 分辨率 | 10-23 | 位 |
| 重复定位精度 | ±1 | LSB |
| 定位精度 | ±10-20 | 角秒 |
| 内部位置更新周期 | <0.01 | ms |
| 最高转速 | 15000 | r/min |
| 通信接口协议 | SSI\BISS-C\UART串口(3种接口均基于RS422硬件标准) | |
| 供电电压 | 5-12或12-30两种可选 | V |
| 消耗电流 | <0.25 | A |
| 电源反向保护 | 电源最大反向保护电压为标称供电电压最大值 | |
| 工作温度 | -40—80 | ℃ |
| 防护等级 | IP67 | |
| 上电后数据有效时间 | ＜1 (编码器上电1s后数据有效，注意1s内保证编码器无转动) | S |
| 冲击 | IEC 60068-2-27 100g for 11ms—轴向和径向 | |
| 震动 | IEC 60068-2-6 20g for 10-2000Hz—轴向和径向 | |
| EMC电磁兼容性 | 符合 IEC 61000-6-2 标准—适用于恶劣的EMC环境 | |
| EMC 电磁辐射 | 符合 IEC 61000-6-4—适用于电磁干扰敏感设备附近使用 |
尺寸表
机械尺寸图
转子尺寸图
定子尺寸图
