产品概述

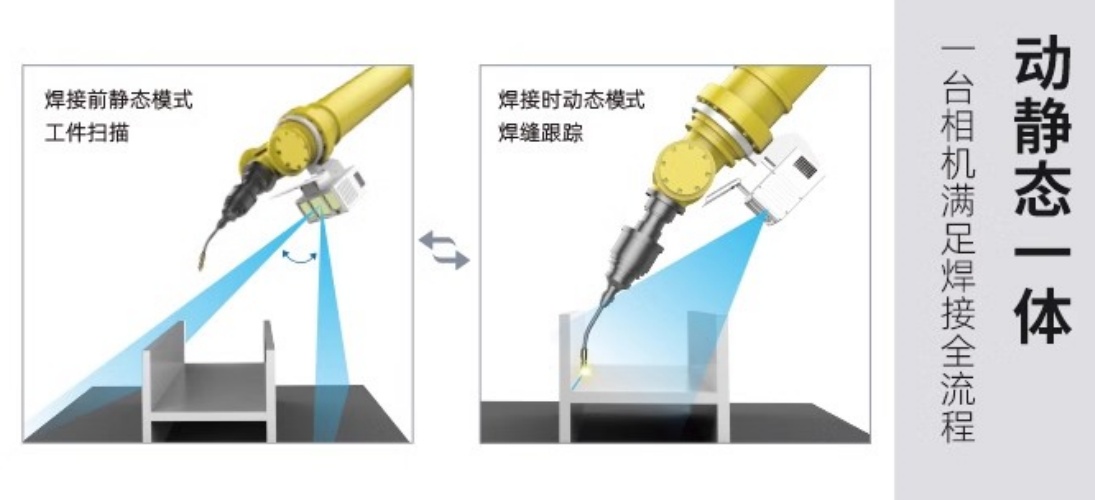

      智能焊接专用 RGBD 立体相机，应用于工业焊接领域。它运用三维视觉技术实现工件精确定位，凭借图像识别与特征提取算法完成焊缝提取，并通过实时视觉反馈和动态跟踪算法实现焊缝跟踪功能。

产品参数

规格	参数	规格	参数
型号	SVersion-HJ-RGBD-90	典型全帧采集时间	0.2~0.8s
功能	焊缝提取+焊缝跟踪+RGB原图	最大线扫速率	3000线/s
智能开发平台	猛虎®平台	彩色图像分辨率	RGB 4096*3000
瞳距	90mm	输出数据格式	RGB+点云数据(Pcd、Las、Txt)
重量	0.9kg	前端运算	直接输出结果，无需其他硬件平台运算
尺寸	120*104*86.5mm	抗环境光强度	180000Lux
工作距离	300~800mm	工作环境温度	-20℃~50℃
近端视场	460 x290mm @300mm	通讯接口	千兆以太网
远端视场	1150x680mm @800mm	光源	蓝色激光(450nm)、红外激光(808、850nm)
Z 向单点重复精度*1	0.02mm @300mm    0.125mm @800mm	电源输入	24V DC，1.1A
VDI/VDE测量精度*2	0.35mm @300mm    1mm @800mm	防护等级	IP65

产品特性

轻量化、体积小

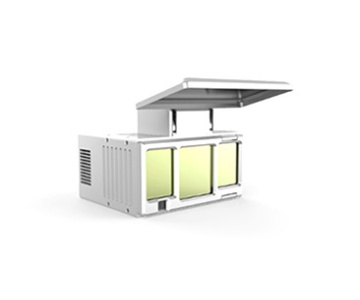

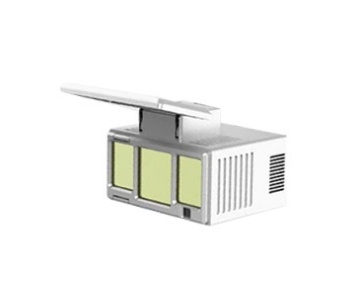

电动防飞溅盖更好地保护镜头，适应严苛环境，扫描结束后防飞溅盖自动关闭，SDK可控

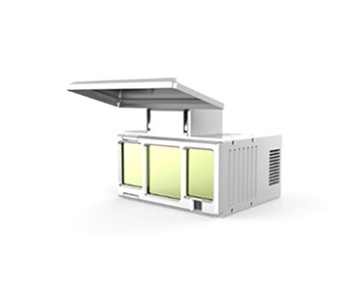

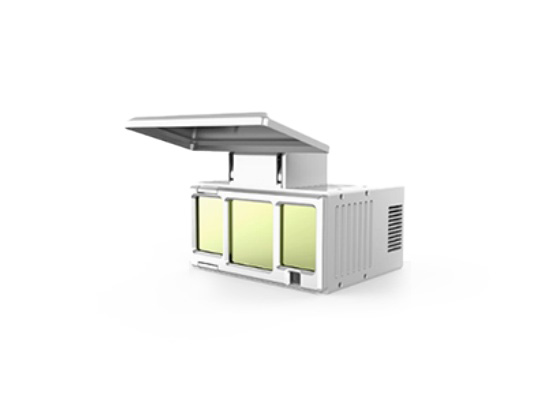

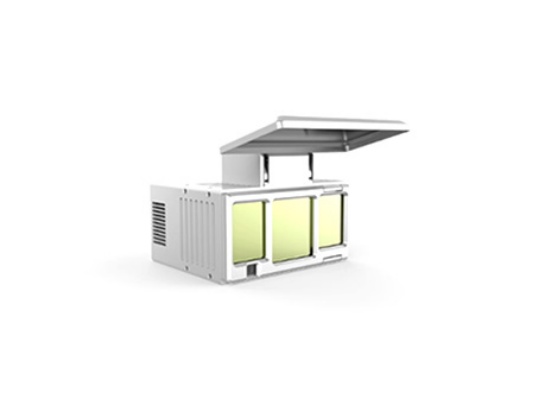

产品展示

       智能焊接专用 RGBD 立体相机具备高精度与高帧率特性。其高精度源于先进的光学测量与精密的算法校准，可将工件定位与焊缝参数误差控制在极小范围。高帧率则依靠高速图像传感器和高效数据传输技术，实现快速图像捕捉，二者结合极大提升了焊接准确度。



       智能焊接专用 RGBD 立体相机具备强大抗干扰能力。在抗强光上，通过光阑调节和自动曝光控制技术应对；抗反光方面，运用偏振光滤除和多角度光照补偿算法解决；抗吸光则借助高灵敏度传感器和自适应增益技术实现。

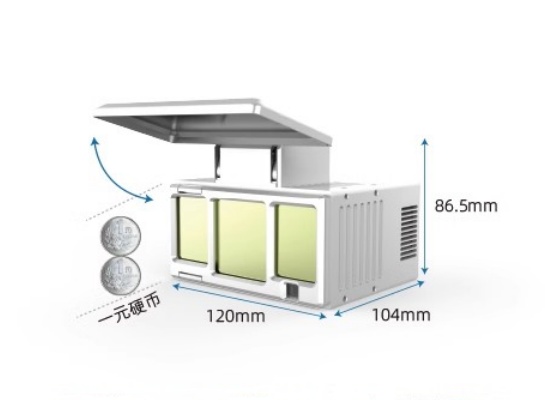

尺寸图

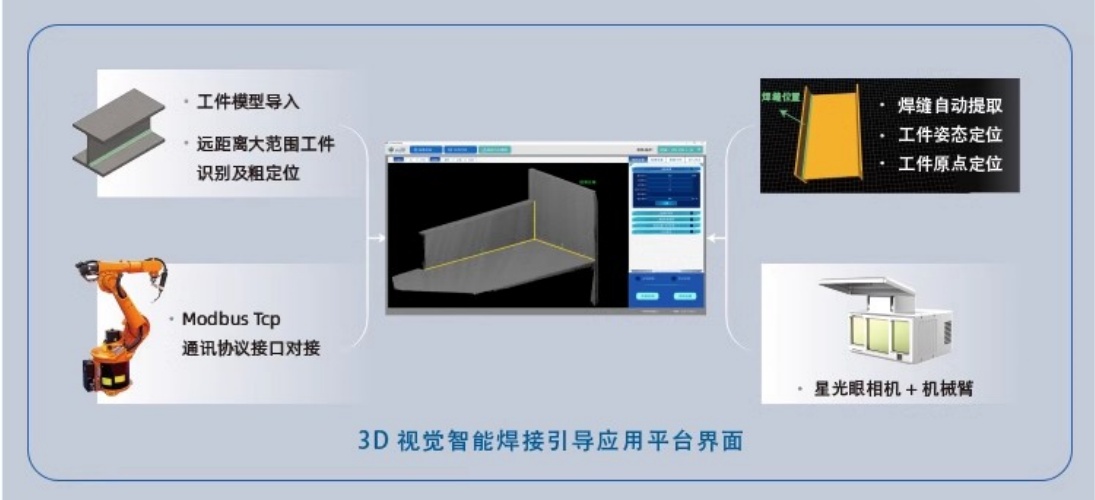

产品工作原理图

品质控制

     在工业焊接领域，我们对智能焊接专用 RGBD 立体相机的品质控制堪称苛刻，确保其在工件定位、焊缝提取和焊缝跟踪功能方面达到卓越水准。

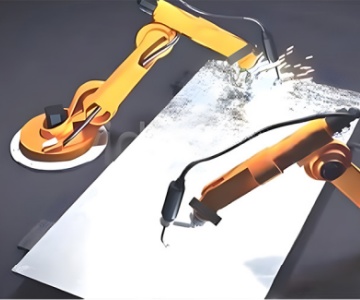

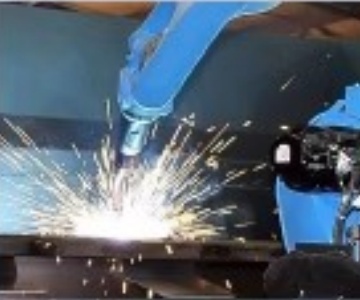

应用案例

  可应用于装配误差大、小批量多种类的非标工件焊接，例如:钢结构、工程机械、钢筋、人防门、管板件等焊接场景，帮助用户显著提升生产效率。

技术合作伙伴

售后技术服务

      我们建立了完善的售后服务体系。若智能焊接专用 RGBD 立体相机在使用过程中出现故障，无论是影响工件定位的传感器问题、导致焊缝提取不准确的图像处理单元故障，还是焊缝跟踪功能异常，我们的维修团队会迅速响应。通过远程诊断的方式，尽快恢复相机的正常运行，减少对您产生的影响。
