产品概述

      极光眼采用双目视差立体成像技术，可对整个面区域进行快速三维重建，可直接在相机端输出标准化的立体点云数据 模型、深度图等，并能根据使用场景需求进行快速物体三维定位、尺寸测量、表面检测、数量统计等多种功能应用，在  大景深视野范围、低处理时延、高精度定位处于行业领先水平，可直接应用于工业制造业机器人抓取、钢铁行业机器人 焊标挂标、物流仓储机器人搬运等智能化系统。

产品参数

规格	参数	规格	参数
型号	VZ-JHL-2000G	Z轴最高检测精度 +0.004mm	(±0.02mm)-(±0.13mm)@0.5m安装距离
相机尺寸(L×W×H)	260*66*60mm		(±0.07mm)-(±0.50mm)@1m安装距离
重量	1kg		(±0.14mm)-(±1.10mm)@2m安装距离
激光种类	450nm(蓝色)、850nm(红外),可选配其他波长激光器		(±0.30mm)-(±2.35mm)@3m安装距离
对外接口	千兆网口	Y轴最高检测精度 ±0.022mm	(±0.05mm)-(±0.41mm)@0.5m安装距离
通信方式	TCP/IP通讯协议、Modbus Tcp通讯协议、SDK函数调用接口		(±0.11mm)-(±0.80mm)@1m安装距离
基线距离	160mm、320mm可选(可定制基线距离)		(±0.21mm)-(±1.62mm)@2m安装距离
处理速度	2000帧/s		(±0.31mm)-(±2.42mm)@3m安装距离
输出数据	X/Y/Z深度点云数据、深度图	X轴最高检测精度 ±0.014mm	(±0.05mm)-(±0.30mm)@0.5m安装距离
支持系统	Windows(7,10)/Linux		(±0.09mm)-(±0.90mm)@1m安装距离
支持景深	毫米级精度下满足2000mm景深范围		(±0.20mm)-(±1.83mm)@2m安装距离
处理最大视野	毫米级精度下满足2700mm(L)*4200mm(W)扫描视野		(±0.36mm)-(±3.10mm)@3m安装距离
镜头接口	M12	电压/功耗	12V/24W
IP防护等级	IP65	工作温度	-20℃~70℃

产品特性

      极光眼采用航空插头接口，这种接口在工业应用中具有显著优势。航空插头具备高精度的连接特性，其紧密的接触结构能够确保信号传输的稳定性和可靠性，有效减少信号丢失或干扰的情况。在频繁插拔的使用场景下，航空插头接口的耐用性也表现出色，它能够承受多次插拔操作而不损坏，从而保障了工业相机在长期使用过程中的持续可用性。而且，这种接口设计符合工业标准，方便与其他工业设备进行兼容连接，为整个工业自动化系统的集成提供了便利

产品展示

· 嵌入式算法

可直接输出点云数据。

· 低处理时延

点云数据输出小于1ms。

· 大景深

在毫米级精度下可满足2米的物体景深范围。

· 高精度

最高检测精度可达4um。

· 支持手动、自动手眼标定

可与机器人快速进行统一坐标系构建。

· 支持多相机融合

可融合两个以及多个相机来满足超大视野三维重建。

· 环境适应性强

在室内外、昏暗环境下也能正常使用。

· 适应多种复杂场景

对反光以及吸光的物体都可进行高精度的三维重建。

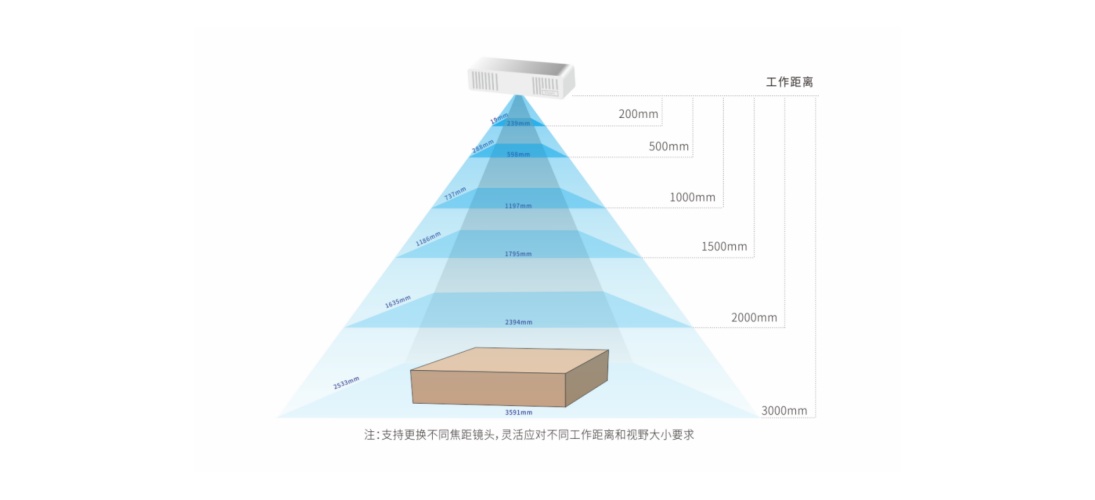

产品工作原理图

品质控制

      工业相机在完成组装后，将面临一系列严格的成品检测。首先是外观检查，专业的检测人员会使用高倍放大镜和强光照射等手段，检查相机外壳是否有划痕、裂缝，接口是否平整、无毛刺。接着是功能检测，利用专业的测试平台，对相机的成像质量、分辨率、帧率、曝光控制等各项功能进行全面测试。在成像质量检测中，通过拍摄标准的测试卡和不同场景的实物，分析图像的清晰度、色彩还原度、对比度等参数，确保相机能够输出高质量的图像。

应用案例

利用极光眼产品，可进行多种静态场景应用开发，包括机械臂定位抓取搬运、堆料物体尺寸测量、物体表面缺陷检测等 多种二次应用开发。

售后技术服务

专业的技术支持团队

       我们拥有一支专业的售后技术支持团队，团队成员均具备深厚的工业相机技术知识和丰富的实践经验。无论是相机硬件故障、软件异常还是复杂的系统集成问题，他们都能够迅速准确地进行诊断和分析。这些专业人员经过严格的培训，熟悉各种工业相机型号和配置，能够为用户提供针对性的解决方案。
