产品概述
智光眼采用完全终端智能化设计，可直接接入PLC, 在相机端输出标准化立体点云数据模型、深度图等，并可在相机端 嵌入多种应用智能化算法，包括立体定位、物体计数、流量监控、物体测量、物体表面检测等算法，无需额外集成处理主 机。在大视野检测、低处理时延、高精度定位处于行业领先水平，可直接应用于仓储物流、烟草行业物流、海盐计量、煤矿 计量、沙土计量、轮胎检测等行业的智能化系统。
产品参数
| 规格 | 参数 | 规格 | 参数 |
|---|---|---|---|
| 产品型号 | VZ-ZHL-3000G | 最大深度数据生成速度 | 3000线/s |
| 尺寸(L×W×H) | 260*66*75mm | 点云数据处理时延 | <1ms |
| 重量 | 1kg | 结果数据处理时延 | <10ms |
| 激光种类 | 450nm(蓝色)、850nm(红外),可选配其他波长激光器 | 可支持物体运动速度 | 6m/s实时检测 |
| 对外接口 | 千兆网口 | 瞳距 | 160mm、320mm(可根据应用场景定制瞳距) |
| 通信方式 | TCP/IP通讯协议、Modbus Tcp通讯协议、SDK函数调用 | 相机触发方式 | 软触发、电平触发、脉冲触发 |
| 支持系统 | Windows(7,10)/Linux | 景深大小 | 毫米级精度下可满足2米景深 |
| Z轴最高检测精度 +0.004mm | (±0.02mm)-(±0.13mm)@0.5m安装距离 | 单个相机视野宽度 | 毫米级精度下可满足3米视野宽度 |
| (±0.07mm)-(±0.50mm)@1m安装距离 | 立体相机镜头角度 | 61°,可更换短焦及长焦镜头 | |
| (±0.14mm)-(±1.10mm)@2m安装距离 | 相机类型 | CMOS | |
| (±0.30mm)-(±2.35mm)@3m安装距离 | 曝光模式 | 全局曝光(global shutter) | |
| Y轴最高检测精度 ±0.022mm | (±0.05mm)-(±0.41mm)@0.5m安装距离 | 镜头接口 | M12 |
| (±0.11mm)-(±0.80mm)@1m安装距离 | IP防护等级 | IP65 | |
| (±0.21mm)-(±1.62mm)@2m安装距离 | 电压/功耗 | 12V/24W | |
| (±0.31mm)-(±2.42mm)@3m安装距离 | 工作温度 | -20℃~70℃ |
产品特性
适应多种复杂场景：对反光以及吸光的物体都可进行高精度的三维重建。
工业级设计：采用航空插头接口，IP65 外壳设计，满足工业场景使用需求。
灵活定制：可根据客户使用场景定制硬件来满足客户需求
产品展示
· 嵌入式算法
可直接输出结果数据对接第三方系统或PLC。
· 低处理时延
点云数据输出小于1ms, 应用结果计算输出小于10ms。

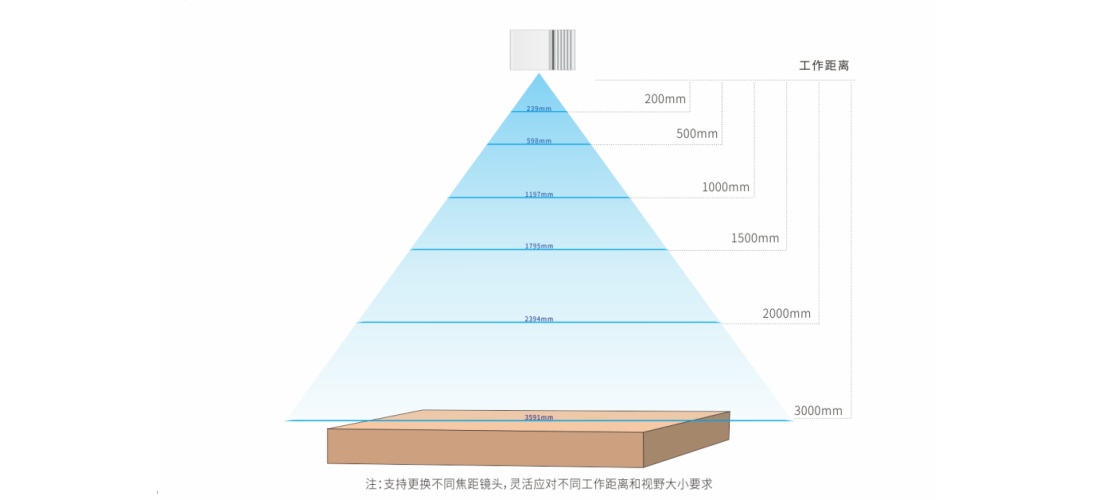

· 大景深大视野
单相机在毫米级精度下满足3米宽度视野，2米景深范围。
· 高精度
最高检测精度可达4um。
· 支持物体高速运动
可适应6m/s 运动传送带的实时处理需求。
· 支持变速运动场景
支持外部脉冲编码器的信号接入及速度接口软触发对接。
· 支持多相机融合
可融合两个以及多个相机来满足超大视野三维建模。
· 环境适应性强
在室内外、昏暗环境下也能正常使用。
· 支持多种工作触发模式
软触发、电平触发、脉冲触发等来适应不同客户相机的使用需求。

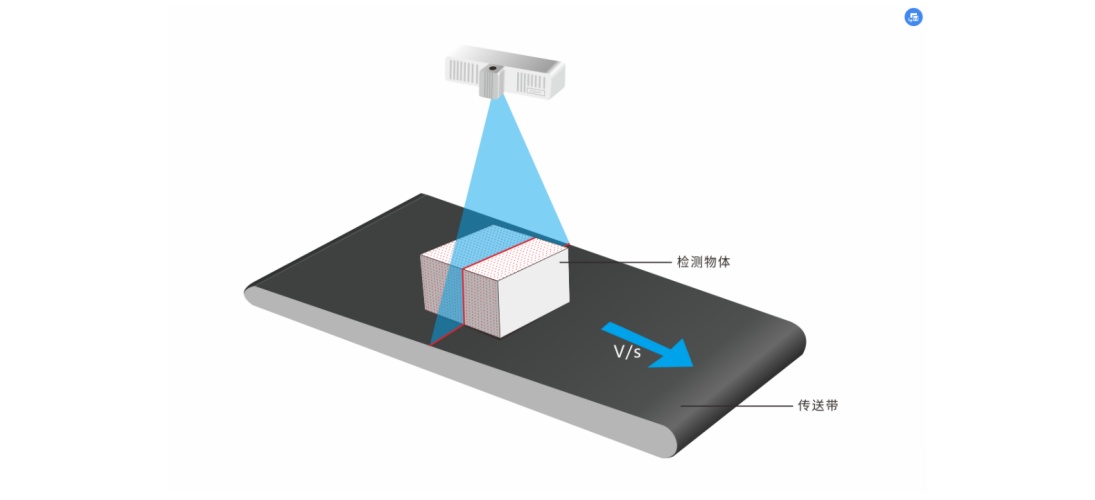

产品工作原理图
品质控制
在工业相机的生产中，品质控制从原材料环节便已启动。我们只选用来自优质供应商的原材料，这些供应商都经过了严格的资质审核和长期的评估。对于每一批次的原材料，如光学镜片、传感器芯片、电路板材料等，都要进行全面的检测。通过高精度的检测设备，检查原材料的物理特性、化学稳定性、电气性能等关键指标，确保其符合我们设定的高标准。任何有瑕疵或不符合规格的原材料都将被拒之门外，从源头上保证工业相机的品质基础。
应用案例
利用智光眼产品，可进行多种应用开发，包括三维点云模型重建、立体定位、物体计数、传送带物体流量监控、物体尺寸 测量、物体表面缺陷检测等多种二次应用开发。
售后技术服务
专业的技术支持团队
我们拥有一支专业的售后技术支持团队，团队成员均具备深厚的工业相机技术知识和丰富的实践经验。无论是相机硬件故障、软件异常还是复杂的系统集成问题，他们都能够迅速准确地进行诊断和分析。这些专业人员经过严格的培训，熟悉各种工业相机型号和配置，能够为用户提供针对性的解决方案。
