产品描述

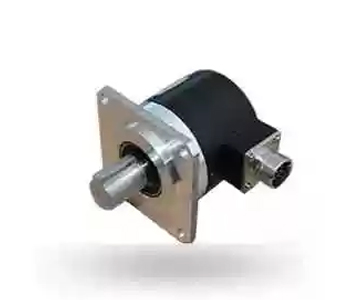

编码器K58-4C系列，有磁电和光电两种。

具有抗干扰性能强，设计坚固，安装方便等特点。

抗污染能力强，全封闭式模块，可方便地安装到未受保护的表面。

产品参数

机械参数

最大转速(r/min)	启动力矩(25℃) (N. M)	轴向最大负载(N)		转动惯量 (kgm2)	重量
		径向	轴向
6000	6*10-³	40	30	8.5*10-6	≤0.36

电气参数

输出形式	电源电压  DC(V)	消耗电流 (mA)	输出电压(V)		上升时间 (ns)	下降时间 (ns)	响应频率 (kHz)
			VH	VL
E(电压输出)	5±0.25	≤80	>3.5	≤0.7	≤500	≤100	0-300
	8-26	≤120	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12
F(互补输出)	5±0.25	≤80	>3.5	≤0.7	≤500	≤100	0-300
	8-26	≤120	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12
C(集电极 开路输出)	5±0.25	≤60	>VCC-2.5	≤0.7	≤500	≤100	0-300
	8-26
	10-30
	12
L(长线驱动输出)	5±0.25	≤100	>3.5	≤0.7	≤200	≤200	0-300
A(宽压长线 驱动输出)	8-26	≤60	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12

接线说明

电缆线颜色	红	黑	绿	棕	白	灰	黄	橙	屏蔽
E(电压输出)	Vcc	0V	A		B		Z		G
F(互补输出)	Vcc	0V	A		B		Z		G
C(开路输出)	Vcc	0V	A		B		Z		G
L、A(驱动输出)	Vcc	0V	A	A/	B	B/	Z	Z/	G

产品展示

• 脉冲信号输出：增量电机编码器转轴旋转时会输出周期性的脉冲信号。这些脉冲的频率与电机的转速成正比，通过对脉冲的计数和测量，可以获取电机的转速信息。例如，在数控机床中，可根据编码器输出的脉冲频率实时调整刀具的进给速度。

• 相对测量：增量编码器测量的是相对位置变化，它记录的是电机从某一参考点开始的位移增量。这意味着如果系统断电或重新启动，编码器的位置信息会丢失，需要重新寻找参考点进行位置校准2。不过，在一些对绝对位置要求不高，或者可以方便地进行回零操作的应用场景中，增量编码器的相对测量特性能够满足需求，并且具有成本较低、测量精度较高的优势。

尺寸和接口

应用案例

在现代化工业生产的宏大场景中，增量电机编码器有着广泛应用。比如在数控机床领域，它安装在电机轴上，为刀具的精确移动和工作台的精准走位提供脉冲信号，保障复杂零件加工精度达微米级；在自动化物流输送系统中，位于传送带电机处的增量电机编码器能精准控制速度和启停位置，使包裹准确无误地流转于存储、分拣和运输环节；在工业机器人进行汽车零部件装配时，安装于关节电机轴的编码器实时反馈信息，精确指挥机器人手臂的动作，实现毫米级的装配精度，确保生产质量和效率。
