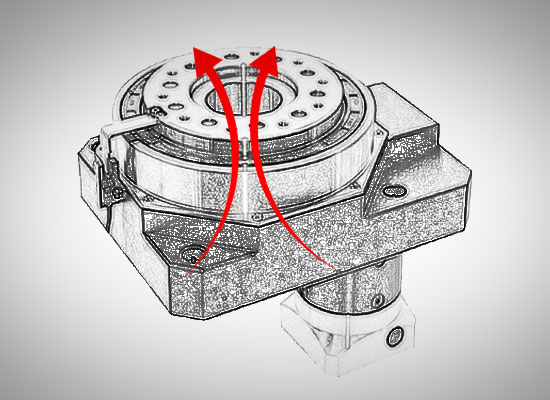

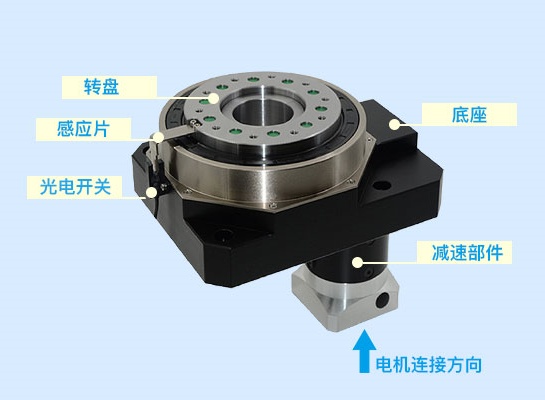

SR 系列旁轴型中空旋转平台，专为自动化高精度场景打造。旁轴结构设计，安装布局更灵活。平台具备出色的高刚性，能承受较大负载与冲击，保障运行稳定。高精度的齿轮传动系统，重复定位精度高，背隙极低，运转顺滑无顿挫，动力传输高效。中间独特的中空构造，方便各类线束、气管穿过，节省设备内部空间，利于管线布置与维护。适配多种驱动电机，广泛应用于电子制造、工业自动化生产线、医疗器械等领域，能精准完成旋转、分度、定位等动作，助力提升设备性能与生产效率。

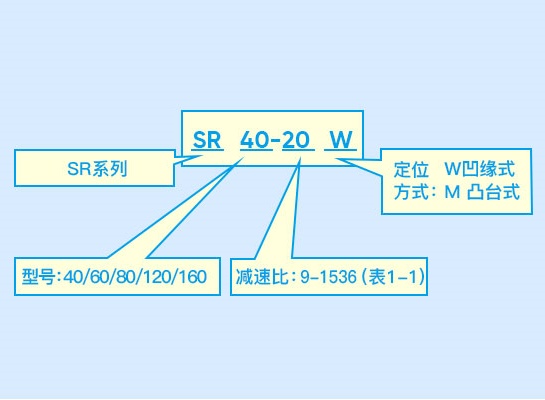

一、选型步骤

1.根据实际安装要求及精度要求，选择CR，SR，RR中的一种型号

2.计算负载惯量，并根据速度，计算加速度扭矩，参考样本书表格中的“额定输出扭矩”栏，选定满足扭矩要求的规格大小

3.根据负载总重量，参考样本书表格中“设计承重”栏，结合扭矩要求，选定合适规格大小

4.根据旋转平台规格型号大小选择电机

5.根据负载惯量及电机转子惯量，计算满足惯量匹配所需的最小减速比

6.根据加速扭矩及电机扭矩，计算满足扭矩要求的最小减速比

7.根据实际速度要求及电机额定转速，计算满足速度要求的最大减速比

8.根据所计算的三个减速比，依样本书所附减速比表格，选择合适的减速比

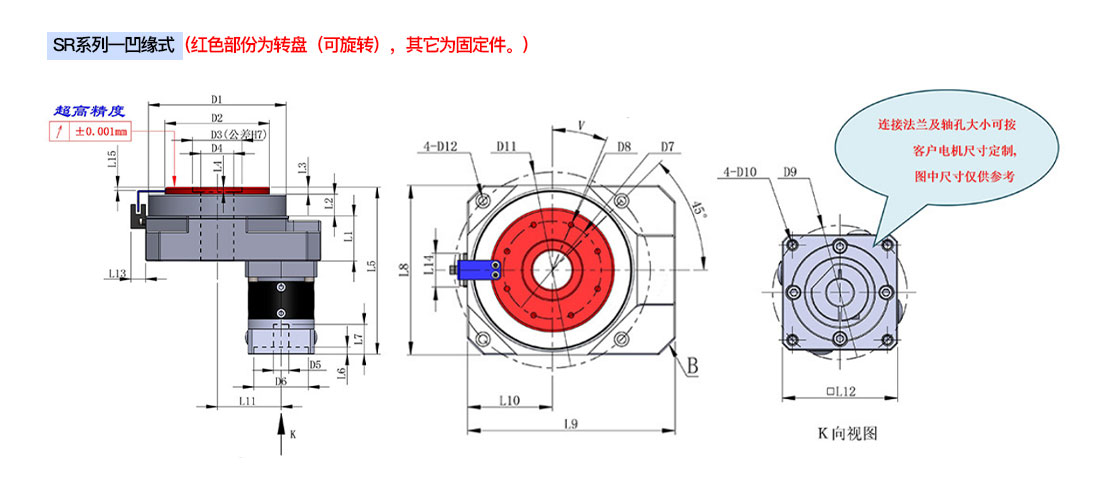

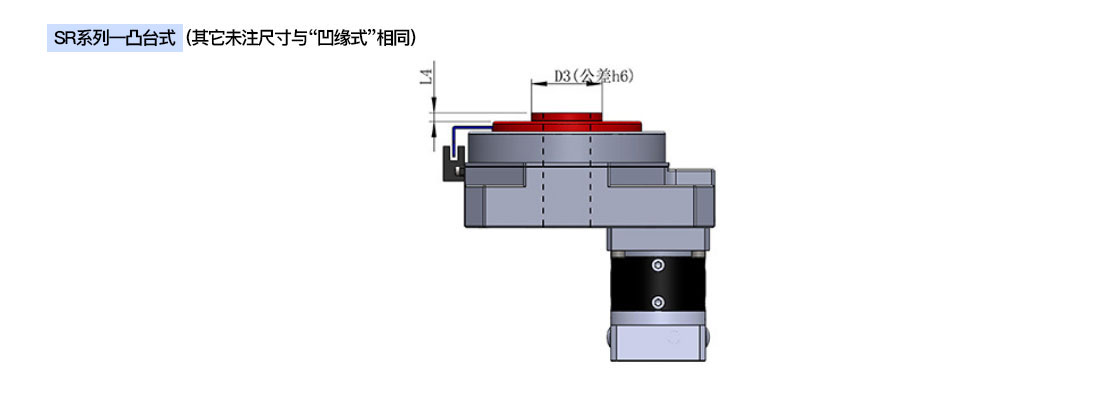

9.根据需要选择凹缘式转盘还是凸台式转盘，至此选型结束

二、选型实例

例1：做一个四工位分度盘，负载总重量：20KG，负载直径400mm,负载速度为：每秒90度，要求重复精度为：正负0.02mm，此装置安装于XY十字平台上，要求旋转平台高度方向的尺寸不能太大

计算如下：

1.重复精度为正负0.02属于高精度要求，故只能选择SR或RR，要求高度方向尺寸不能太大，故只能选择RR系列旋转平台

2.根据负载重量及尺寸计算负载惯量为：0.4kgM²，设定加速时间为0.1秒，匀速时间为：0.8秒，减速时间为：0.1秒，计算加速扭矩为：6.98NM，满足这个扭矩要求的型号有：SR40，SR60，SR80，SR120，SR160,SR250。

3.负载总重量为：20KG，根据样本书“设计承重”表格栏，RR60的承重为：40KG，满足要求

4.RR60的电机接口连长为：60mm，故选择400W伺服电机，本例选择松下400W伺服电机（高惯量）

5.根据负载惯量（0.4kgM²）及400W（高惯量）松下伺服惯量（0.000067kgM²），按负载惯量不大于15倍电机惯量，计算得出满足惯量匹配所需的最小减速比为：19.95

6.根据加速转矩（6.97NM）及400W伺服电机额定扭矩（1.3NM)，计算满足扭矩要求的最小减速比为：5.4

7.根据要求速度（每秒90度）及400W伺服额定转速（每分种3000转)，计算满足速度要求的最大减速比为：180

8.结合三个减速比限定范围，参考样本书所列减速比，选定减速比为：24

9.根据安装要求选择凹缘式转盘，最终确定型号为：RR60-24W

例2：做一个机械手臂，臂长1.3m，臂重22KG，抓起工件重量为：1.5KG，要求转速为每秒90度，要求精准定位，电机朝下安装。

计算如下：

1.要求精准定位，故只能选报SR或RR：要求电机朝下安装，故只能选择SR系列旋转平台

2.负载惯量由悬臂惯量与工件惯量组成：12.39+2.54=14.93kgM²,设定加速时间为0.1秒，匀速时间为：0.8秒，减速时间为：0.1秒，计算加速扭矩为：260.4NM，满足这个扭矩要求的型号有：SR80，SR120，SR160

3.负载总重量为：22+1.5=23.5KG，根据样本书“设计承重”表格栏，SR60，SR80，SR120，SR160，SR250均满足要求，结合扭矩要求，选择SR80比较合适

4.SR80的电机接口连长为：80mm，故选择750W伺服电机，本例选择松下750W伺服电机（高惯量）

5.根据负载惯量（14.93kgM²）及750W（高惯量）松下伺服惯量（0.000151kgM²)，按负载惯量不大于15倍电机惯量，计算得出满足惯量匹配所需的最小减速比为：81.2

6.根据加速转矩（260.4NM）及750W伺服电机扭矩（2.4NM)，计算满足扭矩要求的最小减速为为：108.5

7.根据要求速度（每秒90度）及750W伺服额定转速（每分种3000转），计算满足速度要求的最大减速比为：180

8.结合三个减速比限定范围，参考样本书所列减速比，选定减速比为：120

9.根据安装要求选择凹缘式转盘，最终确定型号为：SR80-120W

三、常见惯量计算公式

在电子制造领域的手机摄像头模组组装中，SR系列中空旋转平台可承载待组装部件，实现高精度旋转定位，让微小零件能精准对接，保证产品成像质量 。

在医疗器械领域的牙科种植手术导航设备中，SR系列中空旋转平台辅助器械精确调整角度，帮助医生更精准地进行种植操作 。

在工业自动化领域SR系列中空旋转平台能让机械臂关节实现 360 度任意角度旋转分割，多个关节组合使用时，使机械臂拥有更多自由度和灵活的运动能力，可满足不同复杂任务需求。

产品设计与研发：中控旋转平台在设计阶段，汇聚专业工程师团队，运用先进的计算机辅助设计（CAD）与模拟分析软件，对产品结构、动力传输、控制逻辑等核心部分进行精细化模拟和优化，确保从源头保障产品性能的可靠性与稳定性。所有设计方案需历经多轮内部评审与测试验证，通过后方可进入生产环节。

原材料采购：严格筛选原材料供应商，建立长期稳定且高标准的合作关系。针对每一批次的原材料，均进行严格的质量检测，涵盖金属材料的成分分析、机械性能测试，电子元件的电气参数检测、可靠性测试等。只有符合或超越行业标准的原材料，才会被允许投入生产，以此确保产品基础质量。

生产过程管控：生产车间遵循严格的质量管理体系运作，引入自动化生产设备与高精度检测仪器，实现生产流程的标准化、精细化。在生产的各个关键节点，设置质量检测点，对半成品进行实时抽检与全检，包括零部件加工精度检测、装配质量检测、电气性能初测等。对生产过程中出现的质量问题，立即启动追溯与整改机制，确保问题产品不流入下一环节。

成品检验：每一台中控旋转平台在出厂前，都要经过全面且严苛的成品检验流程。检验项目包括但不限于空载运行测试、满载运行测试、定位精度测试、重复定位精度测试、噪声与振动测试、电气安全性能测试等。只有各项指标完全符合产品质量标准的设备，才会被贴上合格标签，准予出厂。

如产品出现故障，我们的售后团队会在第一时间响应，迅速安排专业技术人员与您沟通，了解故障详情。我们会根据具体情况，为您提供远程技术指导，协助您解决问题。同时，我们还为您提供定期回访服务，了解产品的使用情况，收集您的意见和建议，以便不断优化产品和服务。在产品升级换代时，我们也会及时通知您，为您提供相应的技术支持和解决方案，让您的设备始终保持良好性能。
