产品描述
此液位变送器产品采用不锈钢隔离膜片的0EM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYW11系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 水（H2O）或与接触材质兼容液体 | 稳定性能 | ±0.1% FS/年 |
| 温度量程 | -20～60℃ | 液位过载 | 200%满量程 |
| 介质温度 | -40～60℃ | 温度漂移 | ±0.01%FS/℃（温度补偿范围内）；±0.05%FS/℃（温度补偿范围外） |
| 液位量程 | 0～0.5～50mH2O（详见量程选型表） | 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 精度等级 | 0.25%FS、0.5%FS | 防护等级 | IP68 |
| 响应频率 | 模拟信号输出≤50Hz、数字信号输出≤5Hz | 整体重量 | 探头≈290g、线缆每米≈60g |
| 接通时间 | 20ms | 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 名称 | 参数 | |
|---|---|---|
| 输出供电 | 输出信号 | 4～20mA、RS485 |
| 供电范围 | 9～36VDC、12～36VDC、3～5VDC | |
| 液位精度 | 标配(温度补偿 -10～60℃)：量程≥10m，0.25%FS/0.5m≤量程＜10m，0.5%FS；可选(温度补偿-40～60℃)：量程≥10m，0.1%FS/0.5m≤量程＜10m，0.25%FS、0.1%FS | |
| 温度精度 | ≤±2℃、 ≤±0.5℃ | |
| 最大功率 | 输出：4～20mA、RS485；功率：≤0.02Us(W)、≤0.015Us(W) | |
| 负载特性 | 电流型 | 负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压） |
| 环境条件 | 介质温度 | -40～60℃ |
| 环境温度 | -40～85℃ | |
| 整体材质 | 膜片 | 316L不锈钢（接触被测介质） |
| 外壳 | 304不锈钢 （接触被测介质） | |
| 密封件 | 丁腈橡胶 （接触被测介质） | |
| 线缆 | 聚氨酯φ7.2导气线缆 （接触被测介质） | |
| 机械稳定性 | 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ，500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | 4-20mA | 输出最小：常规2.5mA/高精4mA,输出最大：常规26mA/高精20mA |
| RS485 | 输出最小0,输出最大2000 | |
| 液温输出 | 4-20mA | 输出最小2.5mA,输出最大26mA |
| RS485 | 输出最小0,输出最大1500 | |

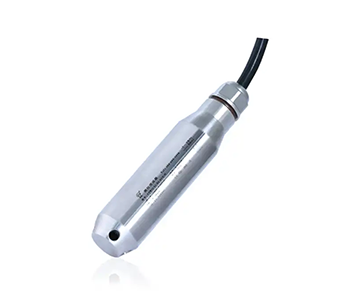

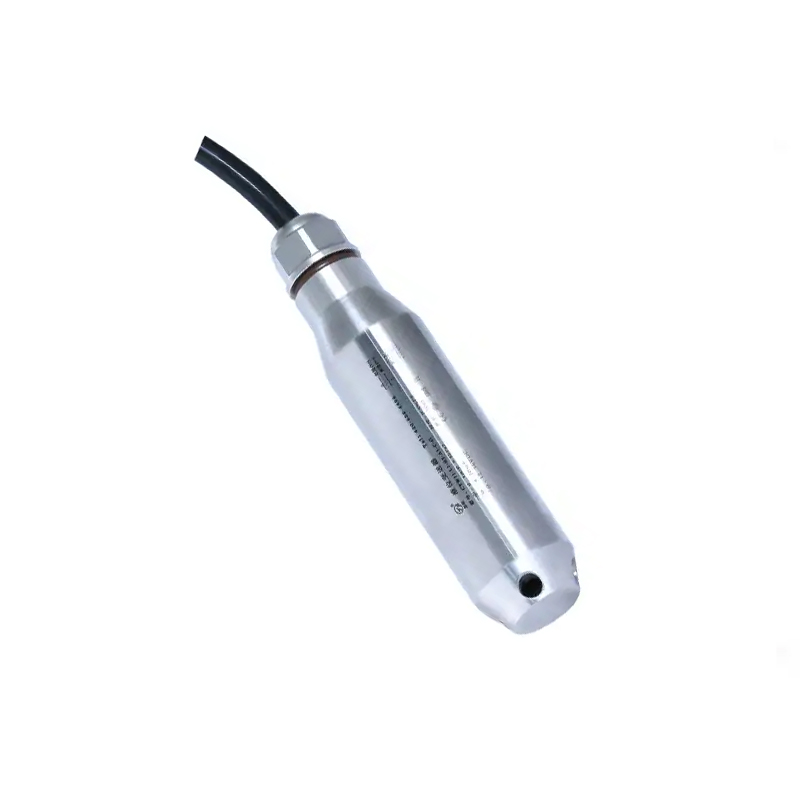

产品展示
CYW11通用型投入式液位变送器是针对简单的液位/液温测量应用设计，具有高性价比，整体采用三道密封工艺，使其可靠性高。可选本安防爆。采用扩散硅压力敏感元件膜片隔离技术电缆连接，直接投入使用，安装简便放大电路采用集成芯片，宽电压供电防堵塞、防结垢、防雷击、截频干扰设计、抗干扰能力强接线反向和过压保护、限流保护稳定性好、响应速度快。
传感器迎液面受到的压力公式为:P=pgh + Po式中:
P:传感器迎液面所受压强(为方便理解，以下统称压力)
p:被测液体密度(调试时默认按照1g/c㎡)
g:重力加速度(调试时默认按照9.8m/s”)g:
Po:液面上大气压
h:传感器投入液体的深度
当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为:pgh，显然,通过测取压力P，可以得出液位深度。

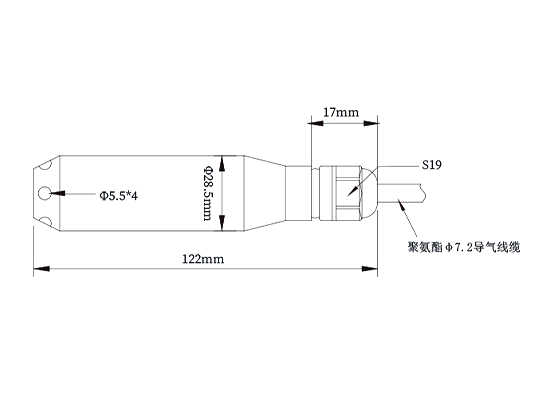

尺寸和接口
应用案例
