产品描述
CYW501A系列液位变送器产品采用陶瓷电容感压芯体作为信号测量元件，并经过计算机自动测试，进行宽温度范围的零点和灵敏度温度补偿。放大电路位于壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 水（H2O）、液体或流体（与接触材质兼容） | 温度补偿 | -20～80℃ |
| 液位量程 | 0～1～40mH2O（详见量程选型表） | 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 介质温度 | -40～60℃ | 防护等级 | IP68 |
| 接通时间 | 20ms | 精度等级 | 0.1%FS、0.25%FS |
| 稳定性能 | ±0.1% FS/年 | 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz |
| 液位过载 | 200%满量程 | 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） | 整体重量 | 探头≈220g 线缆每米≈60g |
| 名称 | 参数 | |
|---|---|---|
| 输出供电 | 输出信号 | 4～20mA、RS485 |
| 供电范围 | 9～36VDC、12～36VDC、3～5VDC | |
| 最大功率 | 输出 | 4～20mA、RS485 |
| 功率 | ≤0.02Us(W)、≤0.015Us(W) | |
| 负载特性 | 电流型 | 负载≤{（Us-7.5）÷0.02}Ω |
| 环境条件 | 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |
| 整体材质 | 膜片 | al2o3陶瓷（接触被测介质） |
| 外壳 | 316L不锈钢 （接触被测介质） | |
| 密封件 | 丁腈橡胶、氟胶 （接触被测介质） | |
| 线缆 | XL03聚氨酯φ7.2导气线缆 （接触被测介质） | |
| 机械稳定性 | 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ 500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | 4～20mA | 输出范围：4mA~20mA |
| RS485 | 输出范围：0~2000 | |

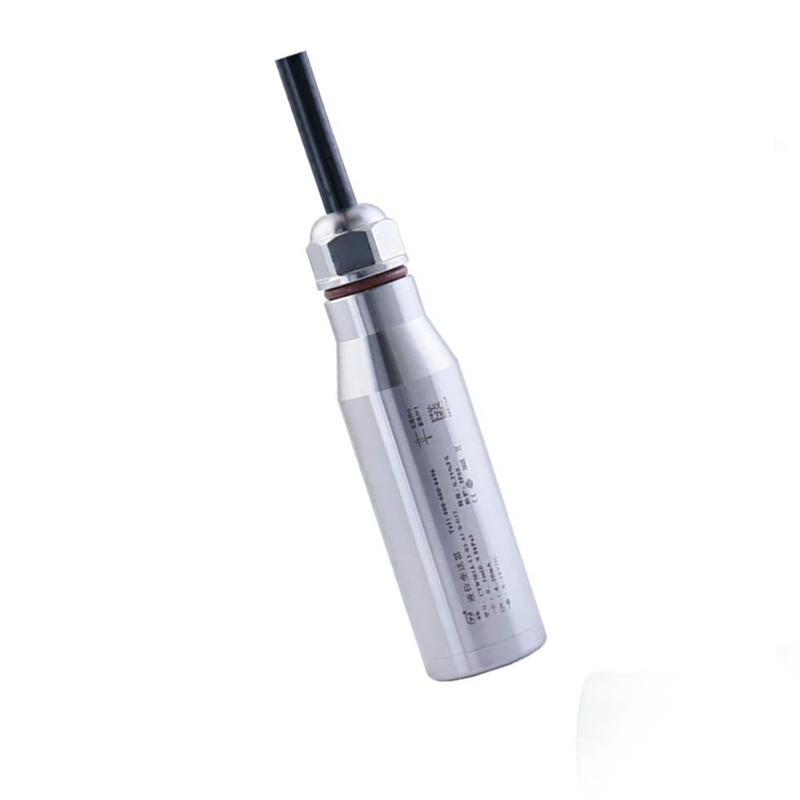

产品展示
CYW501A陶瓷电容型投入式液位变送器壳体采用全316L不锈钢，感应芯体采用陶瓷电容测量元件，接液部分为陶瓷材质，使其具有防捅触、抗腐蚀、精度高、稳定性高、盲区小等特点。可测量液体、流体或带颗粒介质。有防爆功能可选。采用陶瓷电容感压芯体集成芯片、宽电压供电截频设计、抗干扰能力强、防雷击限流、限压、反接保护防堵塞、抗腐蚀、精度高、稳定性高、盲区小可测量液体、流体或带颗粒介质。
传感器迎液面受到的压力公式为:P=pgh + Po式中:
P:传感器迎液面所受压强(为方便理解，以下统称压力)
p:被测液体密度(调试时默认按照1g/c㎡)
g:重力加速度(调试时默认按照9.8m/s”)g:
Po:液面上大气压
h:传感器投入液体的深度
当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为:pgh，显然,通过测取压力P，可以得出液位深度。

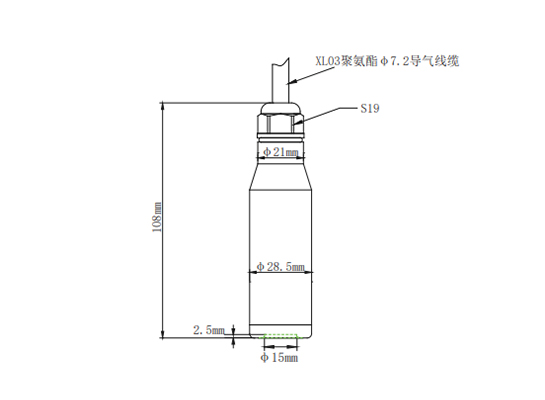

尺寸和接口
