DF-20 自组网模块
原厂家热销无线通讯内置北斗GPS速率160MBPS传输距离100-150km无线自组网模块
CNY： 28990
ablity：月产值200
- 产品描述
- Product Params
产品描述
产品描述

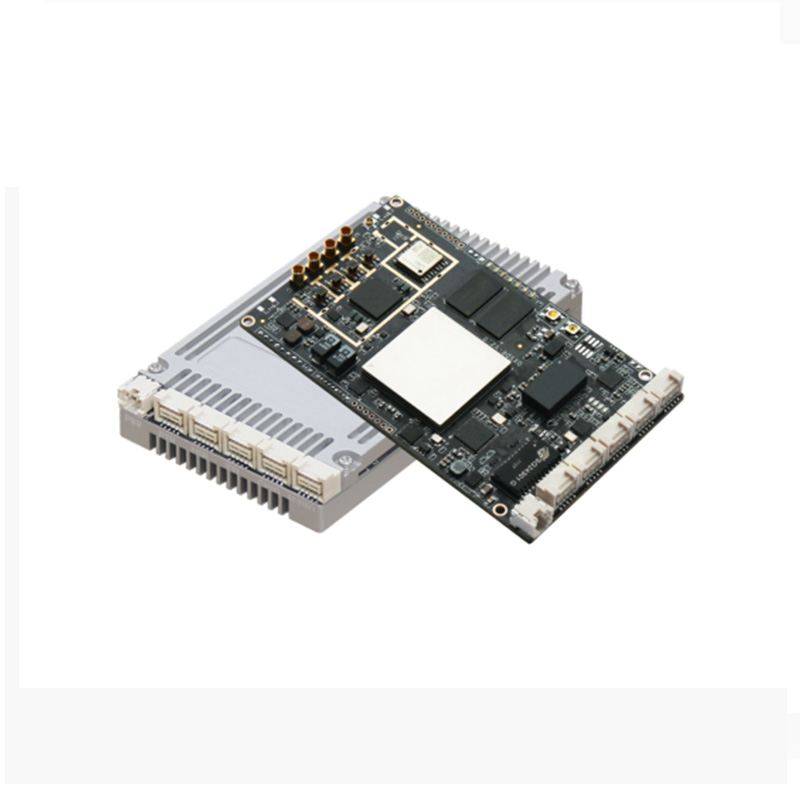

DF-20是一款基于FPGA的SDR无线自组网模块。嵌入256MB的内存以及32MB的闪存，千兆以太口，无线速率可达160M，是一款轻量化的MESH设备可用于接入特种摄像头或直播等，非常适用于现场情况的采集、可以广泛应用于消防、武警、军队等领域的应急通讯。
产品特点
• Mesh组网频率1400MHz@4W
• 内置GPS北斗
• 最高速率可达160Mbps
• 架高无障碍传输距离100-150公里
• 支持异频通讯
• 支持2.4Gwifi
• 可扩展
产品参数
射频参数 | 组网频率 | 60MHz-6GHz，标配1.410G-1.470GHz射频功放 |
调制方式 | DSSS/CCK/BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM | |
发射功率 | 核心板0dBm，标配功放模块33dBm*2 | |
接收灵敏度 | 最高-102dBm | |
射频接口 | MMCX*4 | |
信道频宽 | 2M/5M/10M/20M/40M（可调） | |
有效带宽 | 高达120Mbps | |
有效距离 | 100-150公里（架高） | |
网络/管理 | 配置方式 | WEB、MESHCOM管理软件 |
自组网节点数 | 不小于50台 | |
系统 | MESHCOM自组网 | |
物理/环境 | 工作温度 | -40℃ ~ +65℃ |
工作湿度 | 5% ~ 95%（non-condensing） | |
存储温度 | -45ºC ~ +85ºC | |
重量 | 不带散热片：45g，带散热片：135g | |

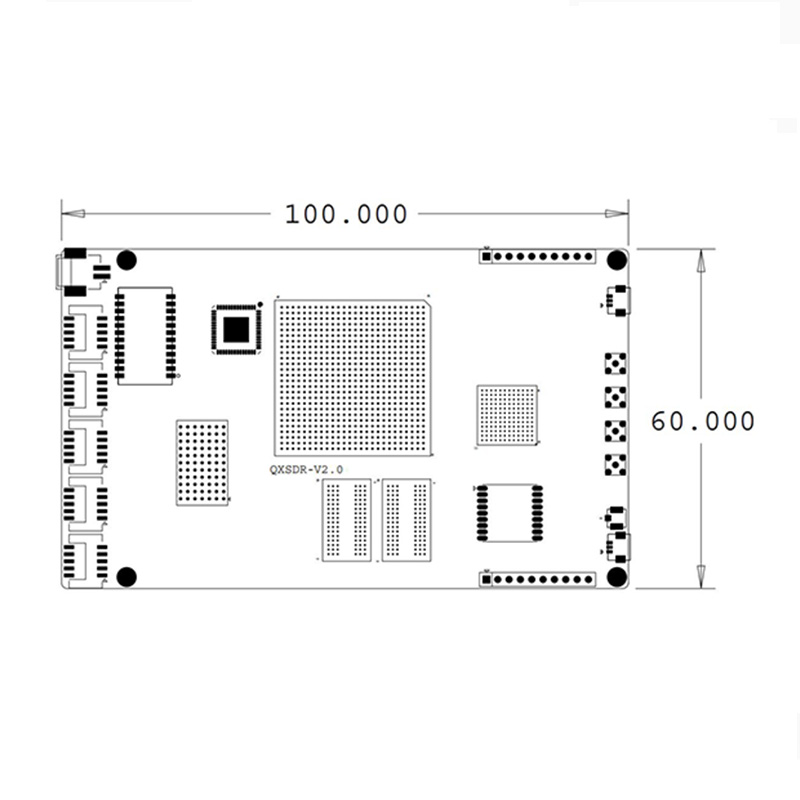

尺寸 | 不带散热片：100 x 60 x 10mm 带散热片：100 x 60 x 20mm | |
电气特征
| 支持电压 | 12-26V供电 |
功耗 | 平均功耗 8W@33dBm,16W@36dBm | |
峰值功耗 | 25W |

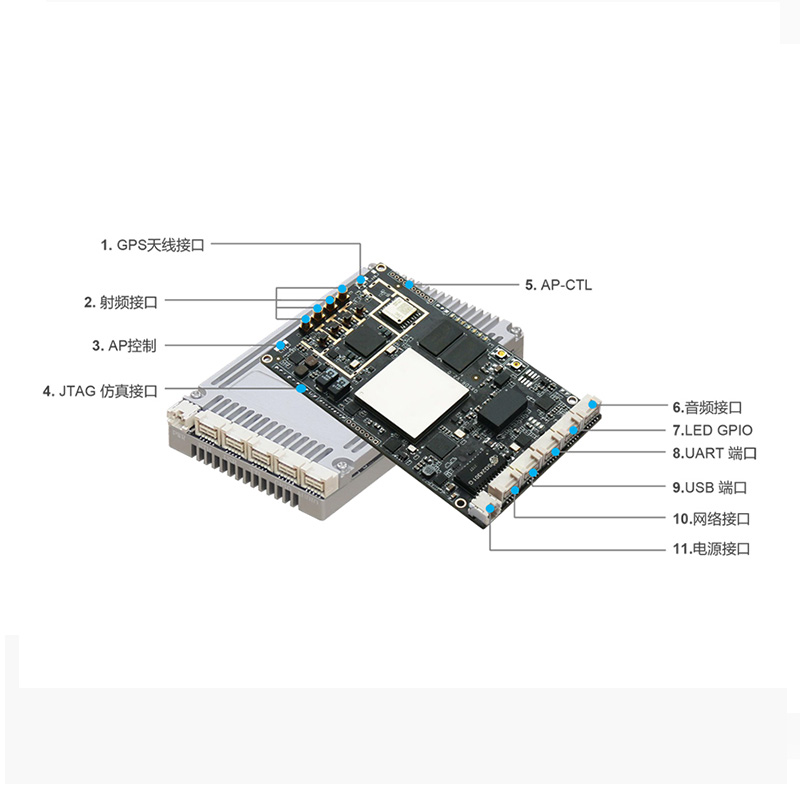

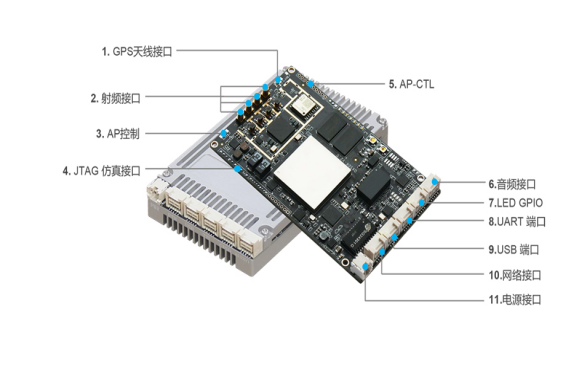

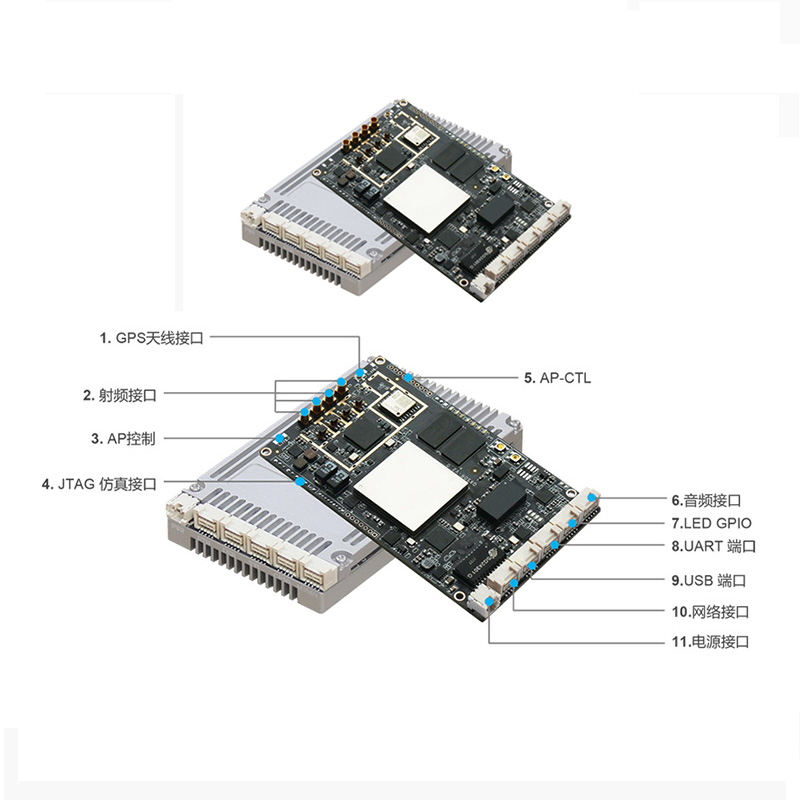

连接示意图

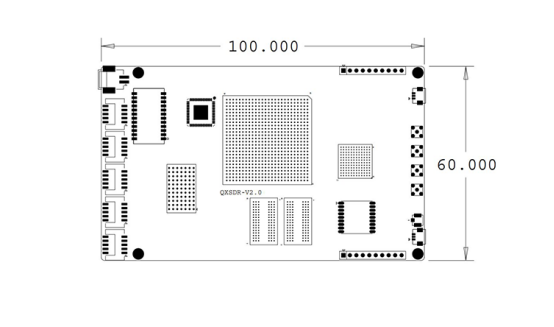

产品构图
应用场景：
• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设
• 军队演习、班组通讯
• 无人机图传数传
服务与技术支持
1、非人为损坏保修一年
2、所有的自组网设备针对企业提供定制化开发
3、针对行业客户可直接提供整机应用方便客户迅速占领市场
4、针对有一定集成能力的客户提供裸板与集成技术方案指导，以便客户快捷实现产品差异化定位。
5、针对高级用户可以提供功设备外形、功能、软件全方位定制服务
