产品描述
CCY19壁挂型微差压变送器采用压阻式压力传感器芯片，利用基板上的薄膜电阻进行零点校正、零点温度补偿和灵敏度补偿，高性能稳定的硅芯片封装，使得其耐静压值高，抗干扰、稳定、可靠。因此该产品可应用于各种气体测量的微差压场合。是工业自动化领域理想的微差压测量仪表。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 气体（与接触材质兼容且湿度＜90RH%，无结露） | 稳定性能 | ±0.3%FS/年（量程≥1kPa）；±0.5%FS/年（量程＜1kPa） |
| 测量量程 | -10～0～10kPa | 温度漂移 | ±0.03%FS/℃（温度补偿范围内） |
| 压力类型 | 差压 | 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 温度补偿 | -10～60℃ | 整体重量 | 带显示≈150g、无显示≈130g |
| 接通时间 | 400ms | 分辨率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 精度等级 | 0.5%FS或0.25%FS （量程≥1kPa）；1%FS或0.5%FS （量程＜1kPa） | 响应频率 | 模拟信号输出≤20Hz、数字信号输出≤5Hz |
| 名称 | 参数 | |
|---|---|---|
| 输出供电 | 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC |
| 供电范围 | 9～36VDC、12～36VDC | |
| 最大功率 | 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) | |
| 0～10VDC | ≤0.015Us(W) | |
| 0～5VDC | ≤0.015Us(W) | |
| 1～5VDC | ≤0.015Us(W) | |
| 负载特性 | 电压型 | ≥10kΩ |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压） | |
| 环境条件 | 介质温度 | -40～100℃ |
| 环境温度 | -40～85℃ | |
| 整体材质 | 外壳 | ABS工程塑料 |
| 膜片 | 硅芯片（接触被测介质） | |
| 导压管 | 硅胶（接触被测介质） | |
| Φ6宝塔嘴 | H59铜（接触被测介质） | |
| Φ8宝塔嘴 | H59铜 （接触被测介质） | |
| Φ6快接头 | 铜镀镍（接触被测介质） | |
| Φ4快拧接口 | 304不锈钢 （接触被测介质） | |
| 线缆锁紧头 | 尼龙（锁线直径5～8mm） | |
| 显示 | LCD液晶显示无背光 | |
| 机械稳定性 | 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/1ms符合IEC60068-2-27标准 | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ，500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | 4-20mA | 输出最小4mA，输出最大20mA |
| RS485 | 输出最小0，输出最大2000 | |
| 0～5VDC | 输出最小0VDC，输出最大5VDC | |
| 0～10VDC | 输出最小0VDC，输出最大10VDC | |
| 1～5VDC | 输出最小1VDC，输出最大5VDC | |
| 接口规格 | 接口规格 | φ6宝塔嘴、φ8宝塔嘴、φ6快接口、φ4快拧接口 |
产品展示

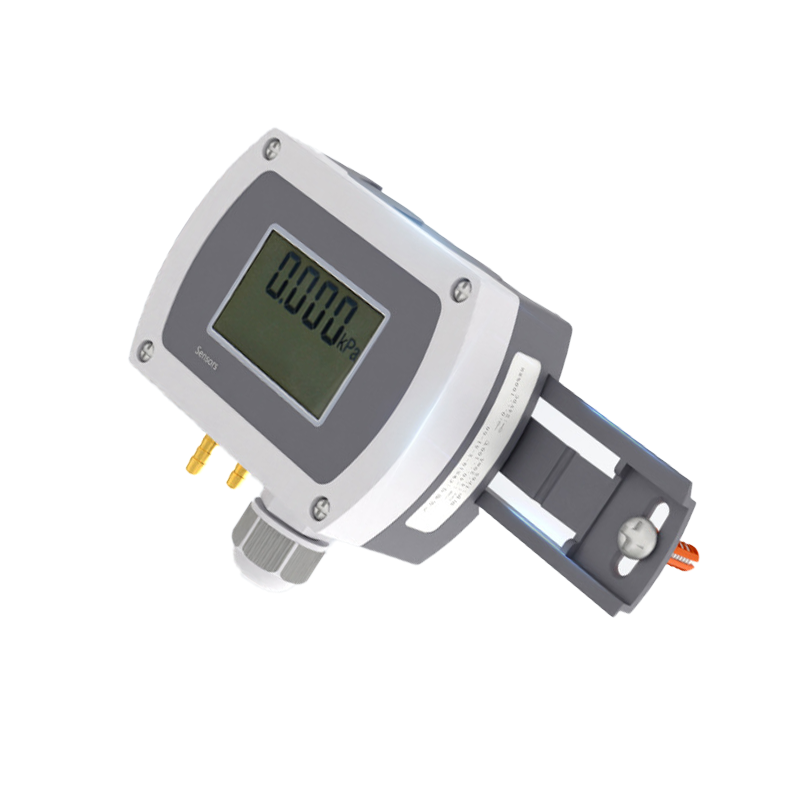

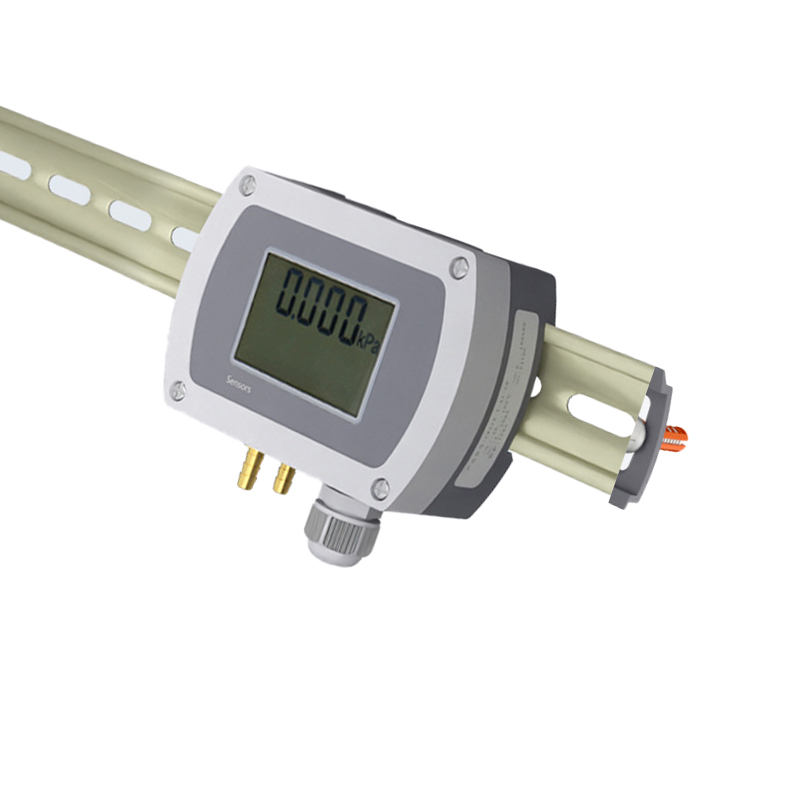

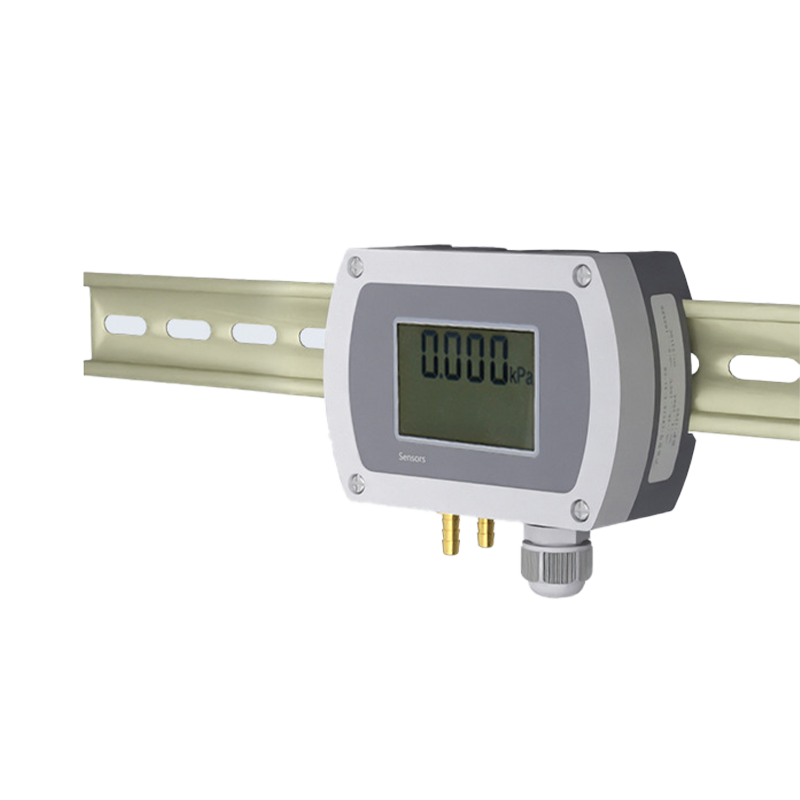

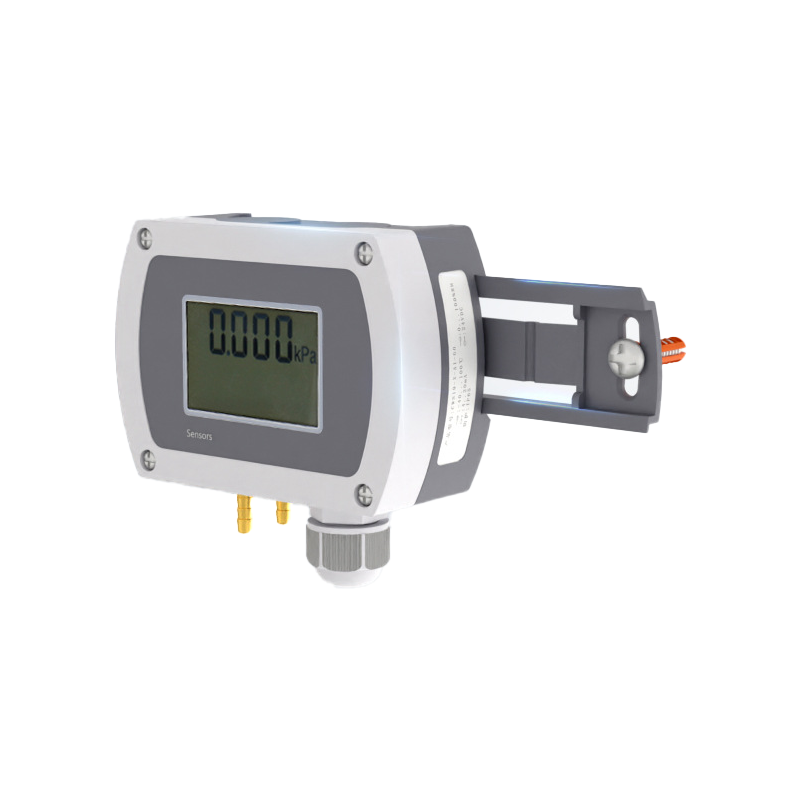

新型专利设计，安装时先将快装板固定在墙面上，然后滑入CCY19变送器即可。也可取下安装板，直接滑入现场DIN导轨。而弹性固定片使外壳与快装板之间的配合更加牢固。
传统差压变送器安装方式是通过螺钉穿过外壳并将外壳与墙面固定，安装和拆卸时比较麻烦，如需更换则必须重新拆装，费时费力。

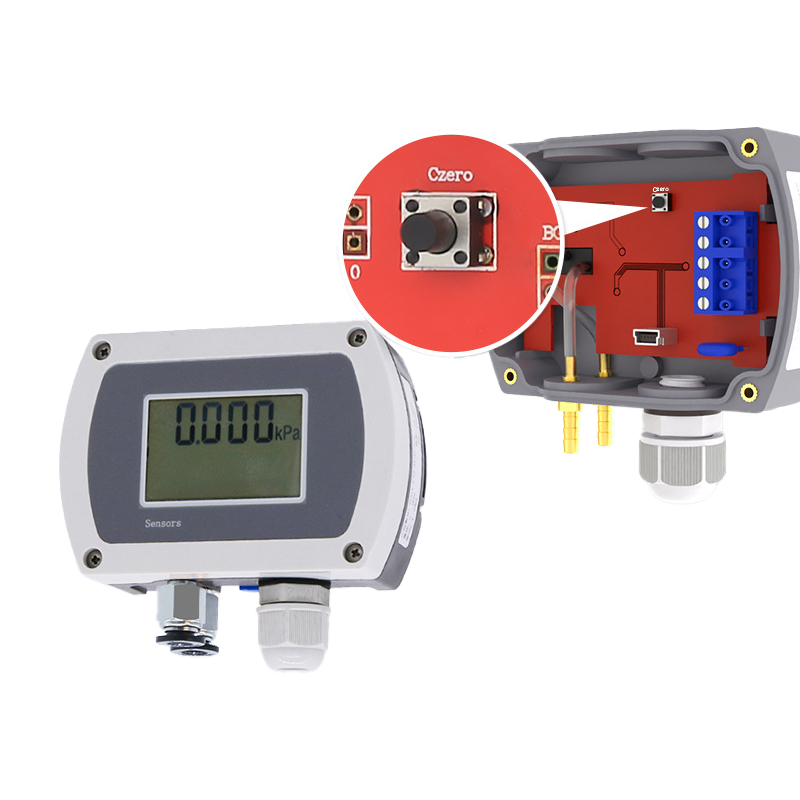

集成芯片、宽电压供电 ；截频设计、抗干扰能力强、防雷击 ；限流、限压、反接保护(限电流输出) ；精度高、稳定性好 ；可人为修正零点。
- CCY19壁挂型微差压型压力变送器多项自主研发专利
- CE欧盟认证外观设计专利:专利号ZL202030508002.8ZL202030511327.1
- 实用新型专利:专利号ZL201821819335.6 ZL202122482105.3
- 外观专利设计新型外观，有颜有实力，不容小觑外观设计专利:专利号ZL202030508002.8专利号ZL202030511327.1
- 滑轨结构专利方便现场安装与维护实用新型专利:专利号ZL201821819335.6
- 弹性固定片使外壳与快装板更加牢固
- 缓冲型接口专利设计内部加装了空气阻尼，提升综合稳定性实用新型专利:专利号ZL202122482105.3
- 欧盟CE认证欧洲安全合格标志认证
