产品描述
中空旋转平台，专为各类旋转运动场景打造。凭借精密轴承与先进传动装置，轻松实现物体平稳旋转。可完美替代凸轮分离器与 DD 马达，兼具高效、高精度、高刚性特性，性价比出众。依托精妙设计与精准控制系统，实现高精度运转。能与交流伺服电机或步进电机配合，达成任意角度分段控制，宛如用户专属的数字化控制利器，大幅降低设备成本。因其卓越优势，广泛应用于工业生产等众多领域，为用户带来便捷高效新体验。
功能特点
结构紧凑：
采用一体化精巧规整设计，极大限度压缩空间占用。电机创新采用侧接或旁轴布局，完美适配狭窄空间场景，为设备集成提供便利，轻松应对空间有限的安装需求。
高精度：
齿轮精度卓越，达 5 级以下标准，经精细研磨工艺处理。搭配高精度轴承与先进制造工艺，重复定位精度可达 ±5 弧秒，精准满足各类精密作业需求。
高稳定性：
以交叉滚子轴承作为支撑核心，独特的预紧力设计使其能有效抵抗多种力矩。具备刚性强、振动微小的优势，确保旋转过程平稳顺畅，运行可靠。
负载能力：
选用高强度优质材料，结合优化的结构设计，从整体框架到关键部件精心打造。可稳定承载从轻质到重型的各类物体，广泛适应多样化的工业应用场景。

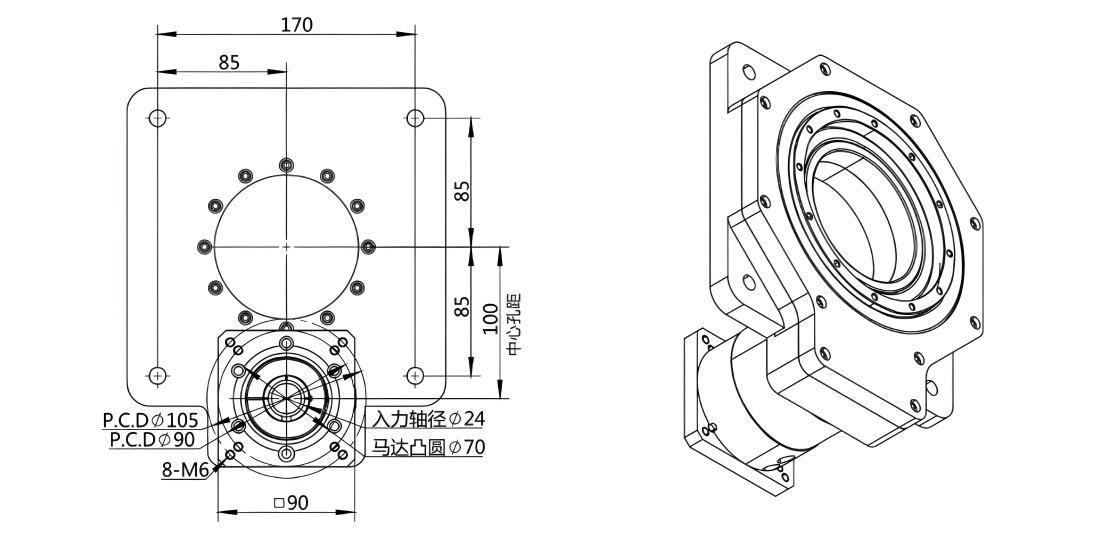

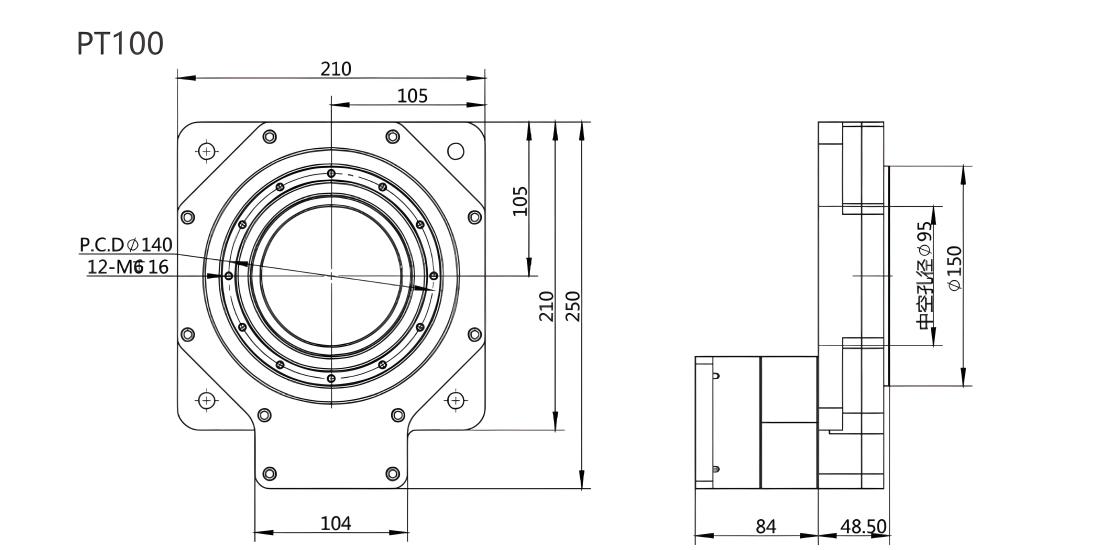

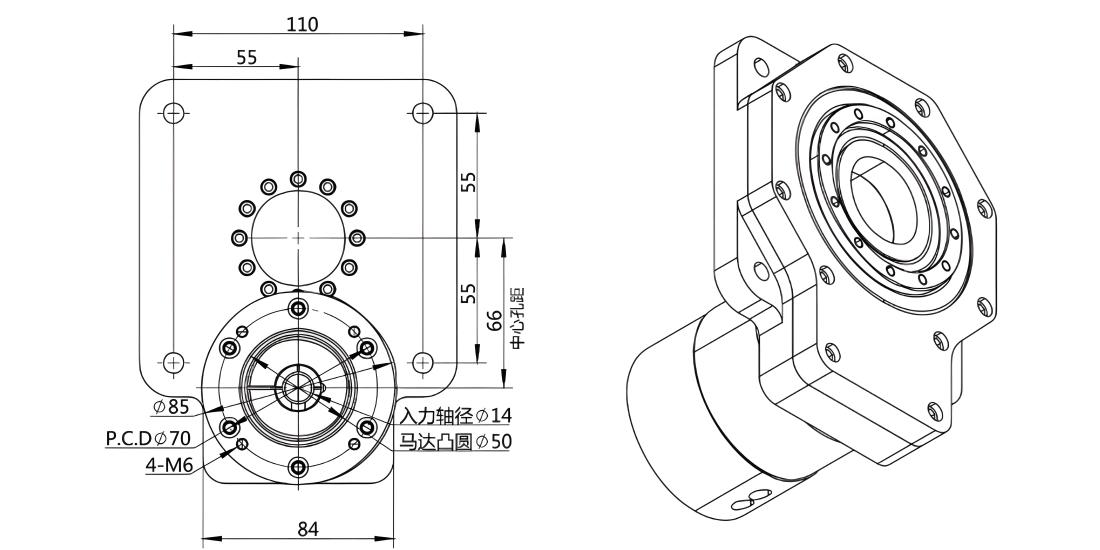

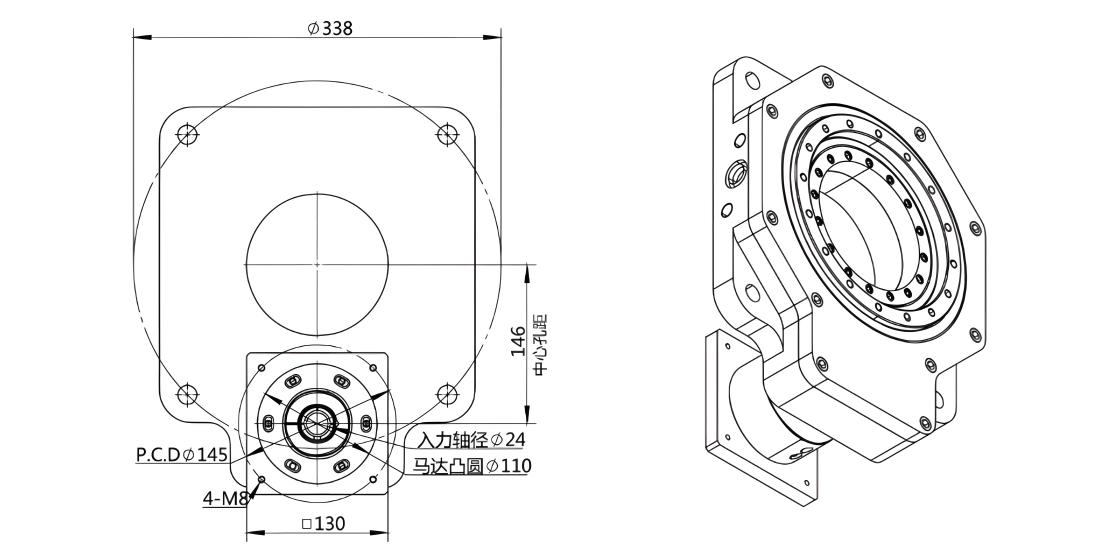

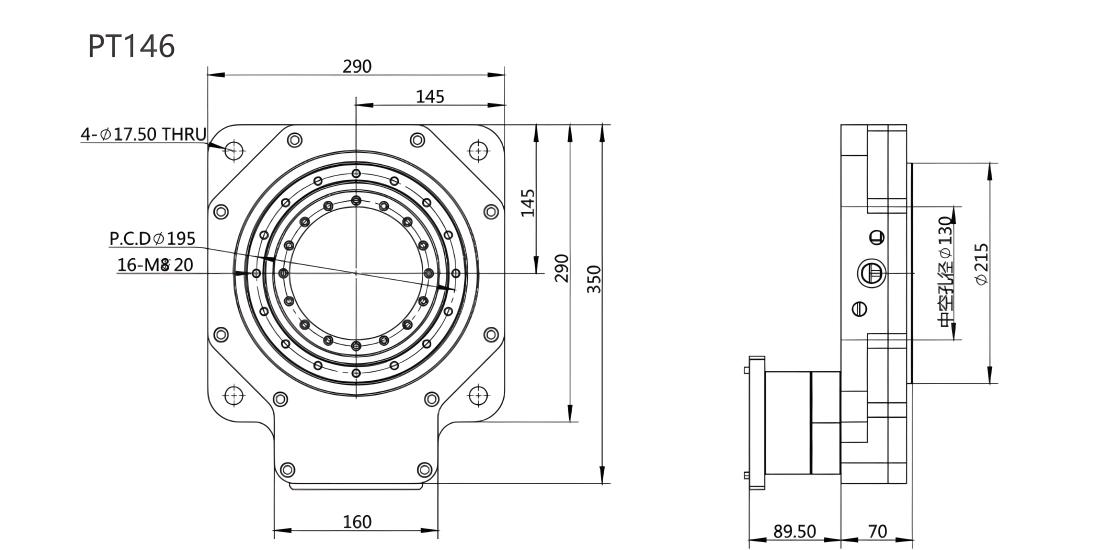

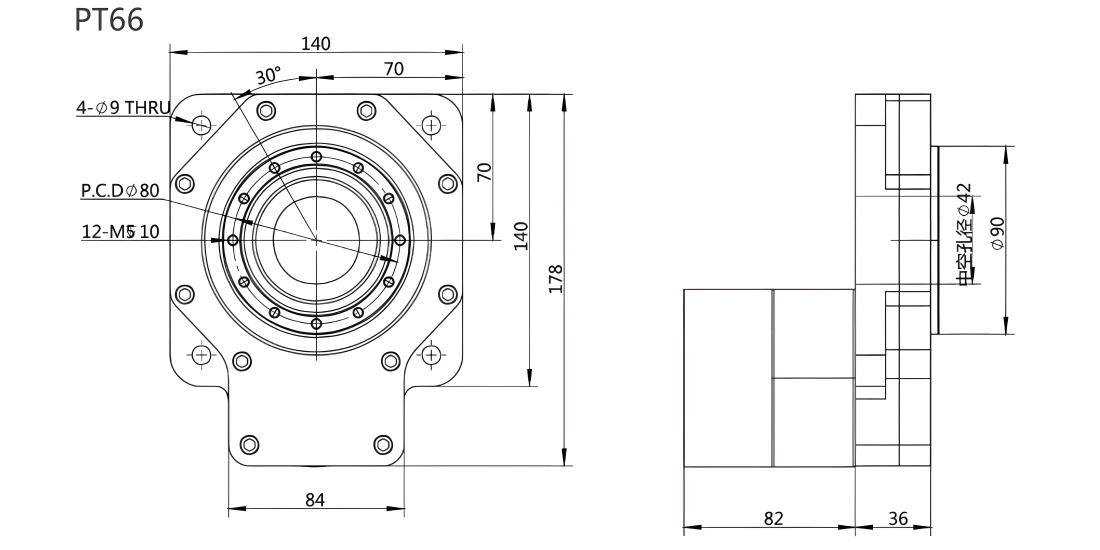

尺寸图

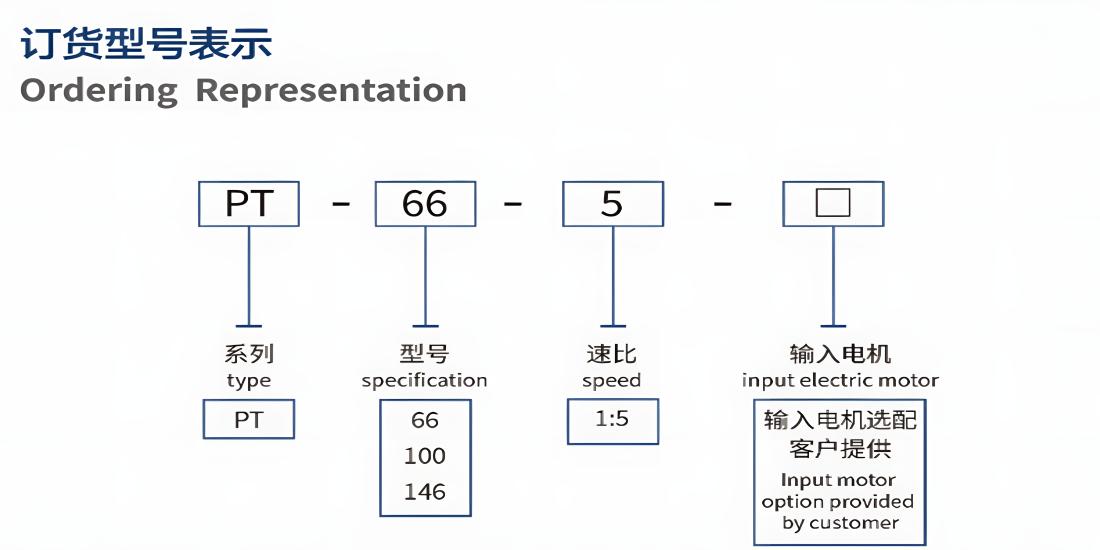

型号说明

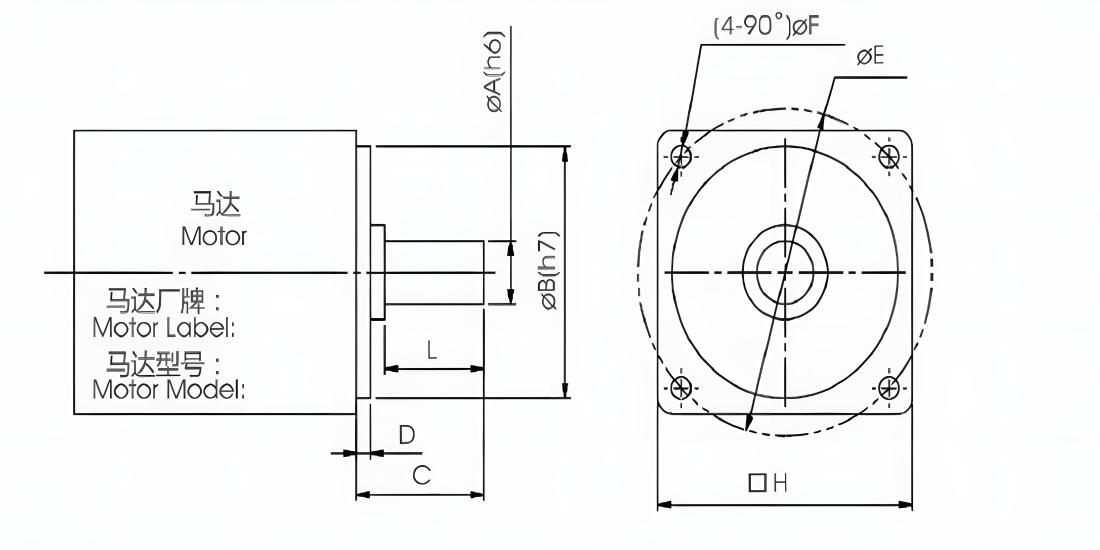

马达轴外径 | 马达凸缘高度 | 螺丝孔中心距 | 螺丝孔直径 | 马达面尺寸 | 马达轴有效长 | 要求背隙 |
∅A(h6) | D | ∅E | ∅F | □H | L | P0/P1/P2 |
产品参数

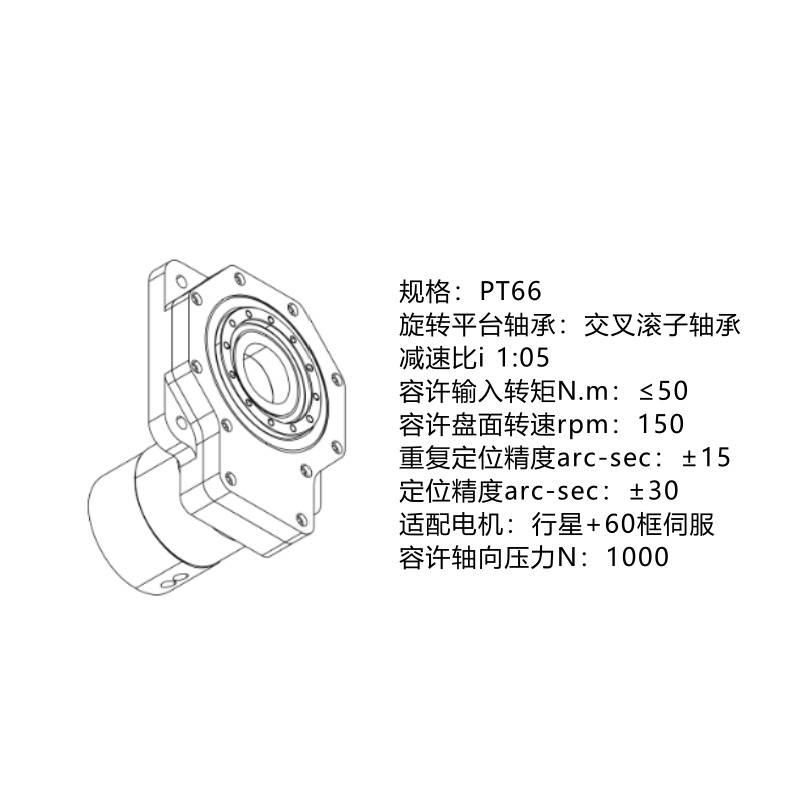

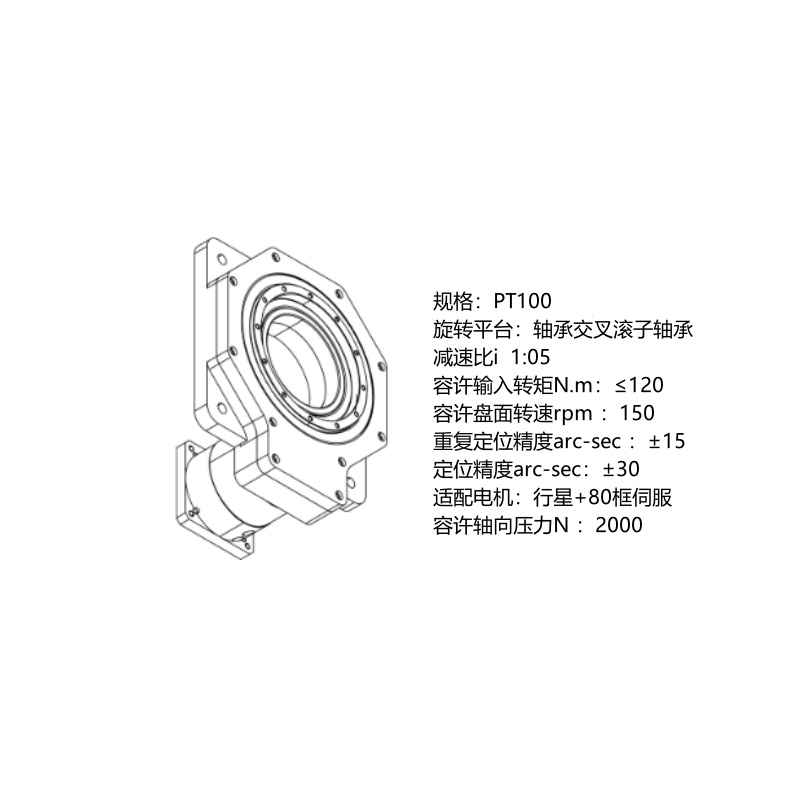

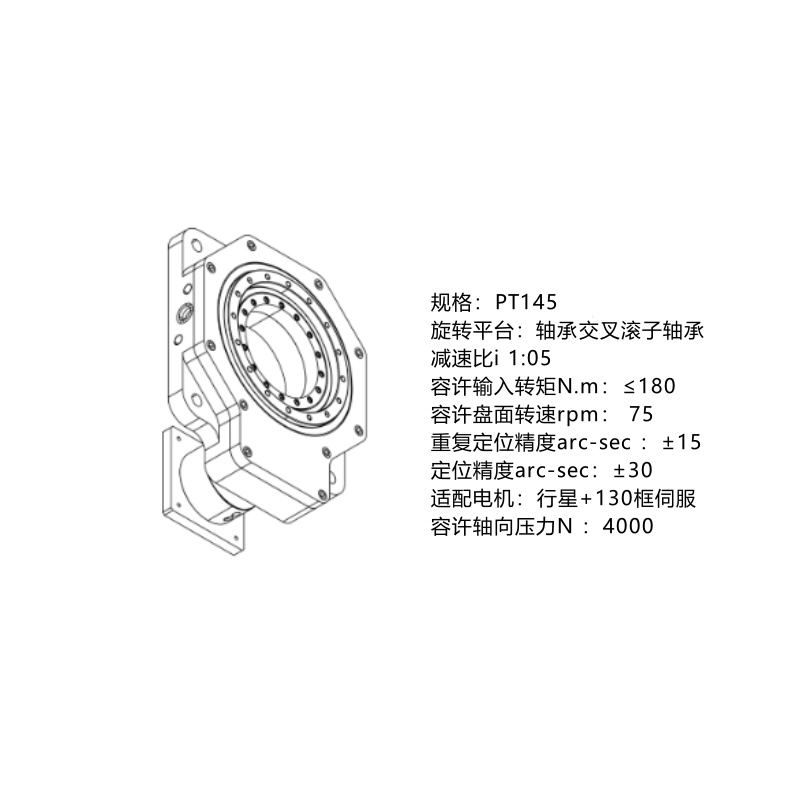

规格 | PT66 | PT100 | PT145 |
旋转平台轴承 | 交叉滚子轴承 | ||
减速比i | 1:05 | 1:05 | 1:05 |
容许输入转矩N.m | ≤50 | ≤120 | ≤180 |
容许盘面转速rpm | 150 | 150 | 75 |
重复定位精度arc-sec | ±15 | ||
定位精度arc-sec | ±30 | ||
适配电机 | 行星+60框伺服 | 行星+80框伺服 | 行星+130框伺服 |
容许轴向压力N | 1000 | 2000 | 4000 |
旋转平台平面度mm | 0.02 | ||
旋转平台同心度mm | 0.01 | ||
精 度 寿 命 hr | 20000（间歇运转） | ||
保护等级 | IP50 | ||
应用
中空旋转平台凭高精度、大扭矩特性应用广泛。工业自动化领域，在电子元件装配线精准旋转工件，助贴片机、插件机定位；于汽车零部件生产线，完成齿轮等部件分度检测。机器人领域，作为关节核心部件，支撑机械臂灵活抓取，适用于 3C 分拣、医疗手术机器人。精密设备中，带动晶圆台旋转检测，助激光打标机多角度定位，空心结构适配紧凑产线。
产品保障
产品设计与研发：中控旋转平台在设计阶段，汇聚专业工程师团队，运用先进的计算机辅助设计（CAD）与模拟分析软件，对产品结构、动力传输、控制逻辑等核心部分进行精细化模拟和优化，确保从源头保障产品性能的可靠性与稳定性。所有设计方案需历经多轮内部评审与测试验证，通过后方可进入生产环节。
原材料采购：严格筛选原材料供应商，建立长期稳定且高标准的合作关系。针对每一批次的原材料，均进行严格的质量检测，涵盖金属材料的成分分析、机械性能测试，电子元件的电气参数检测、可靠性测试等。只有符合或超越行业标准的原材料，才会被允许投入生产，以此确保产品基础质量。
生产过程管控：生产车间遵循严格的质量管理体系运作，引入自动化生产设备与高精度检测仪器，实现生产流程的标准化、精细化。在生产的各个关键节点，设置质量检测点，对半成品进行实时抽检与全检，包括零部件加工精度检测、装配质量检测、电气性能初测等。对生产过程中出现的质量问题，立即启动追溯与整改机制，确保问题产品不流入下一环节。
成品检验：每一台中控旋转平台在出厂前，都要经过全面且严苛的成品检验流程。检验项目包括但不限于空载运行测试、满载运行测试、定位精度测试、重复定位精度测试、噪声与振动测试、电气安全性能测试等。只有各项指标完全符合产品质量标准的设备，才会被贴上合格标签，准予出厂。
