产品描述
中空旋转平台，堪称旋转运动场合的理想之选。借助优质轴承与精良传动组件，驱动物体顺畅旋转。作为凸轮分离器与 DD 马达的强力替代者，以高效率、高精度、高刚性及高性价比著称。从精密设计到精准控制系统，全方位保障高精度运作。搭配交流伺服电机或步进电机，可灵活实现多角度分段控制，满足数字控制需求，显著降低设备成本投入。凭借自身诸多优势，在工业生产等多样旋转运动领域大放异彩，为用户提供切实便利。
功能特点
结构紧凑：
一体化设计尽显精巧规整，空间占用极小。电机侧接或旁轴设置，巧妙契合狭窄空间，极大地方便了设备集成，在空间受限之处也能灵活应用。
高精度：
齿轮精度达 5 级以下，研磨工艺精湛。与高精度轴承及先进制造工艺协同，重复定位精度为 ±5 弧秒，精准契合精密领域的严苛要求。
高稳定性：
由交叉滚子轴承提供支撑，预紧力设计赋予其强大抗力矩能力。刚性远超同类，运行时振动微弱，旋转过程稳定无虞。
负载能力：
采用高强度材料，结构设计经过优化改良。能够轻松承载从轻到重不同类型物体，从容适配工业生产中的多元场景。

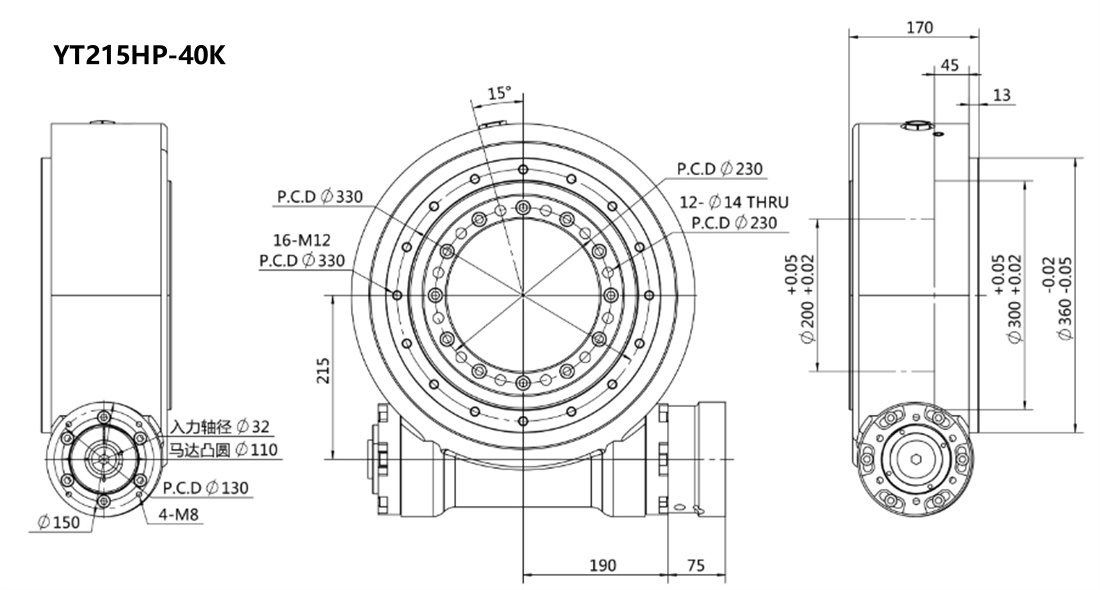

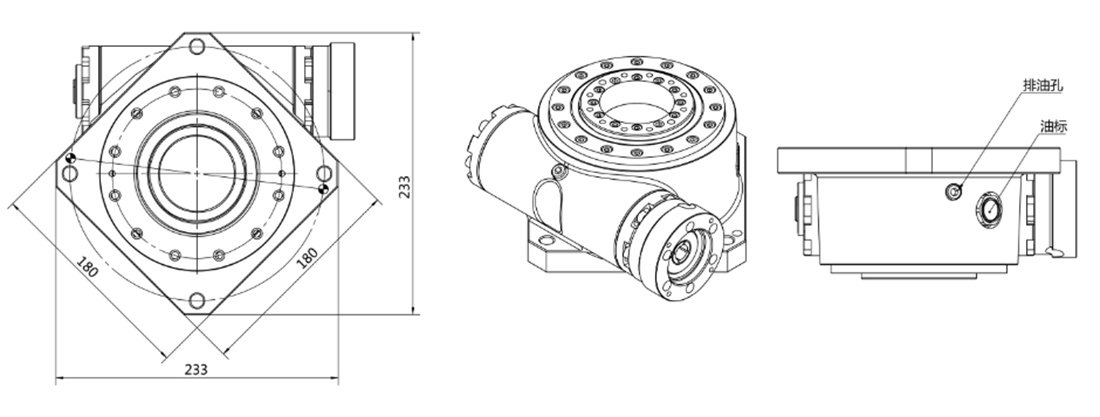

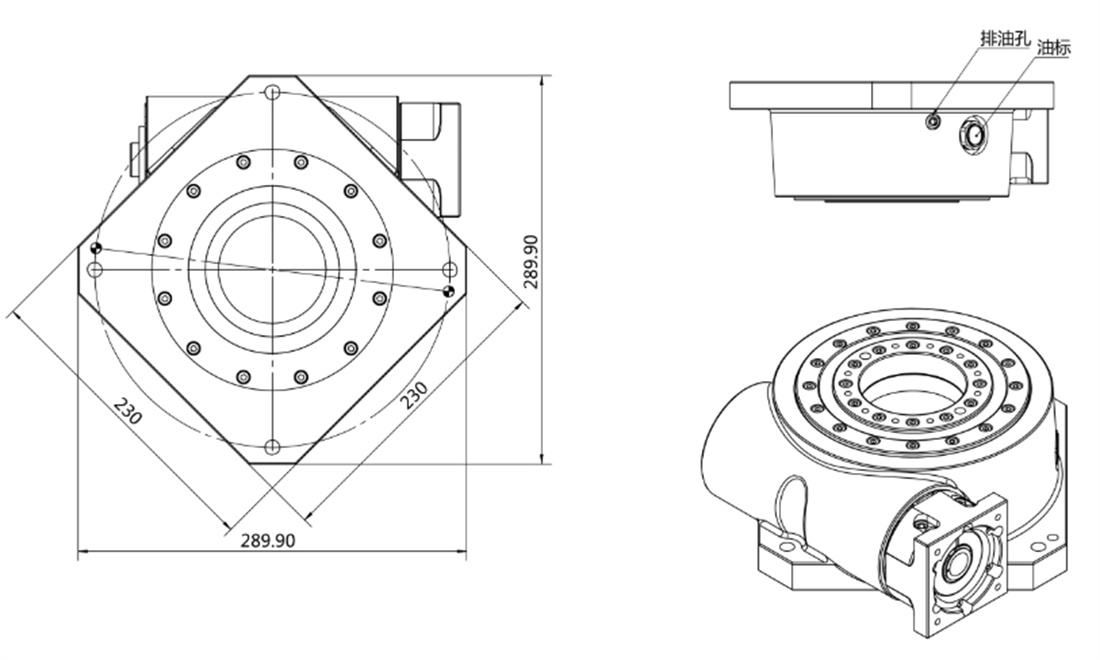

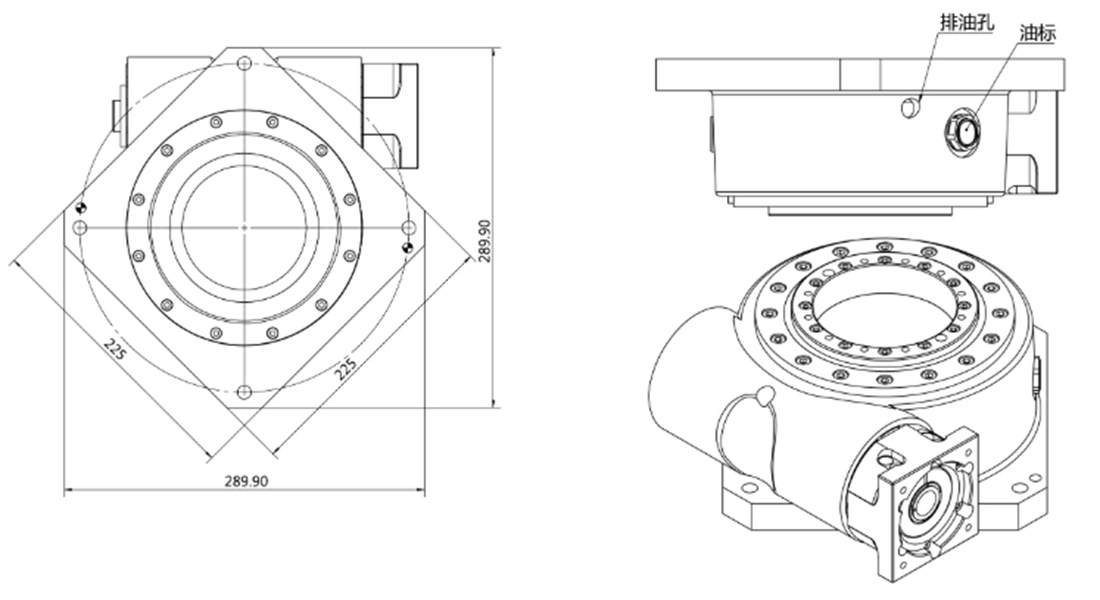

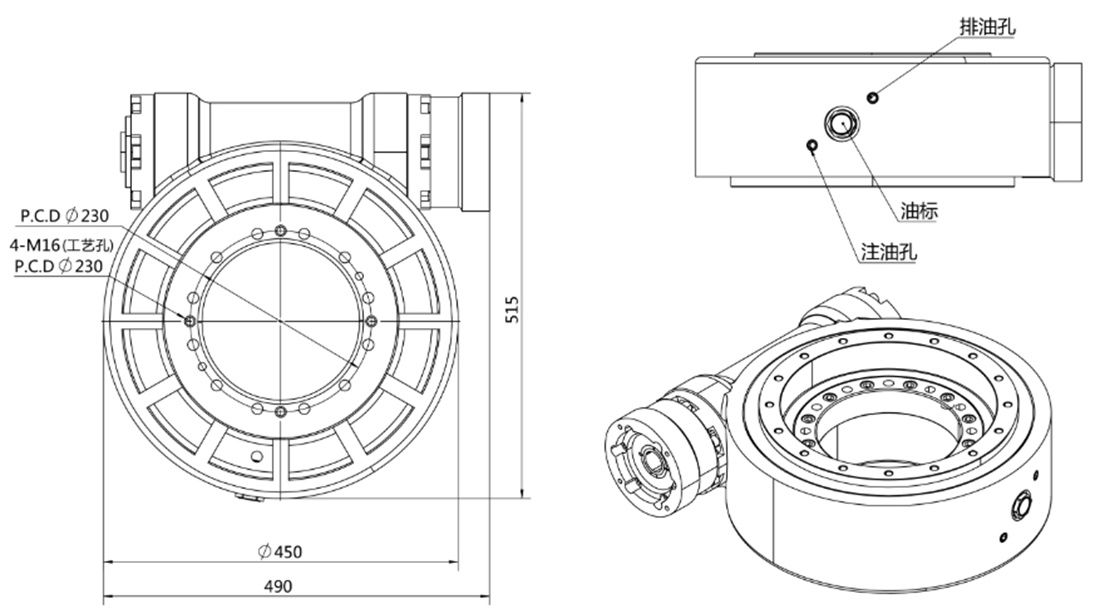

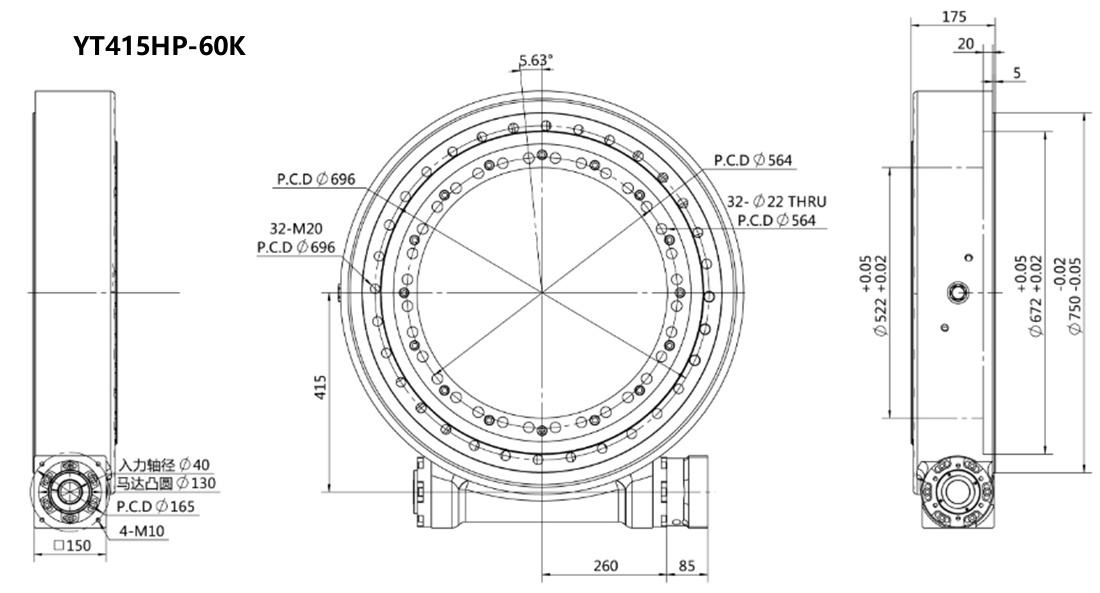

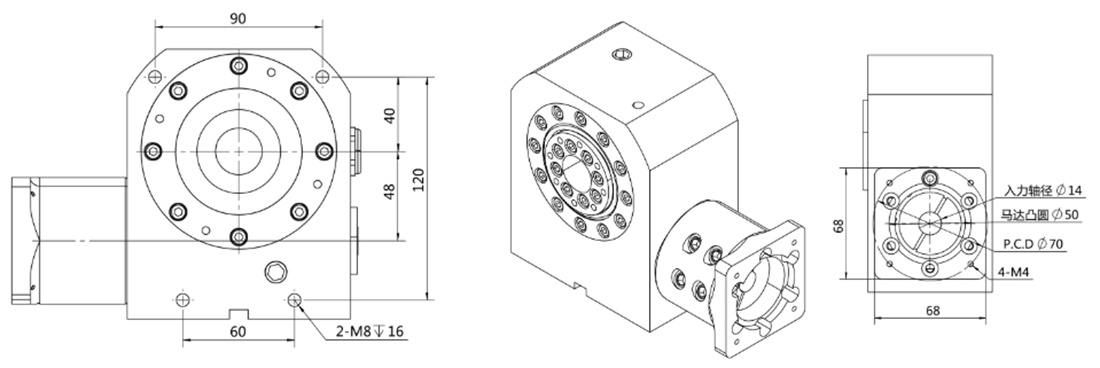

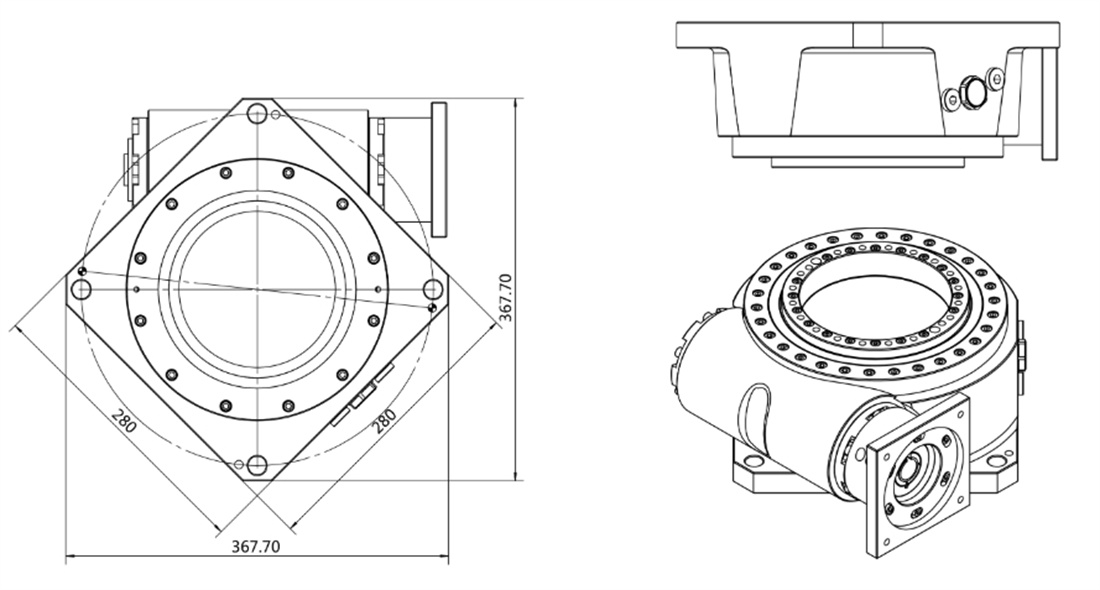

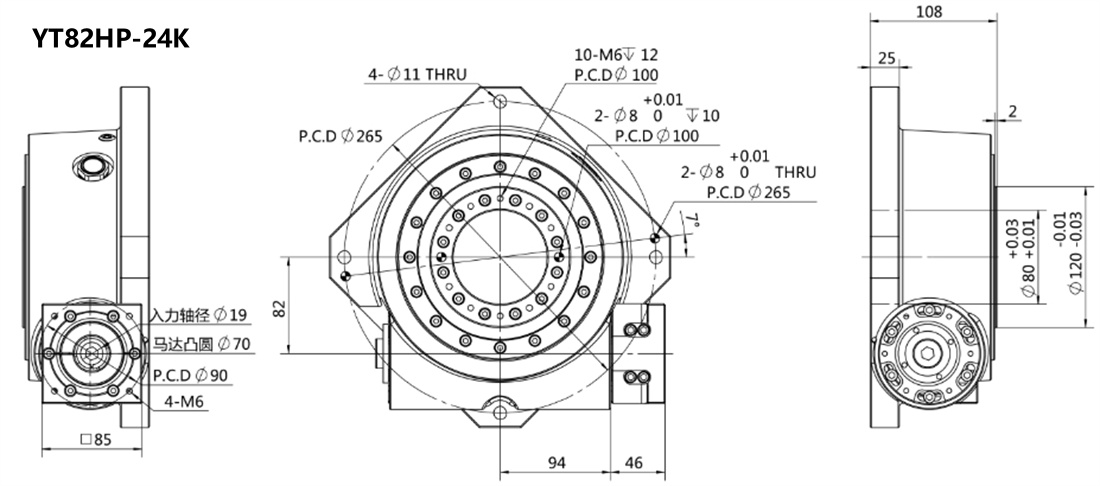

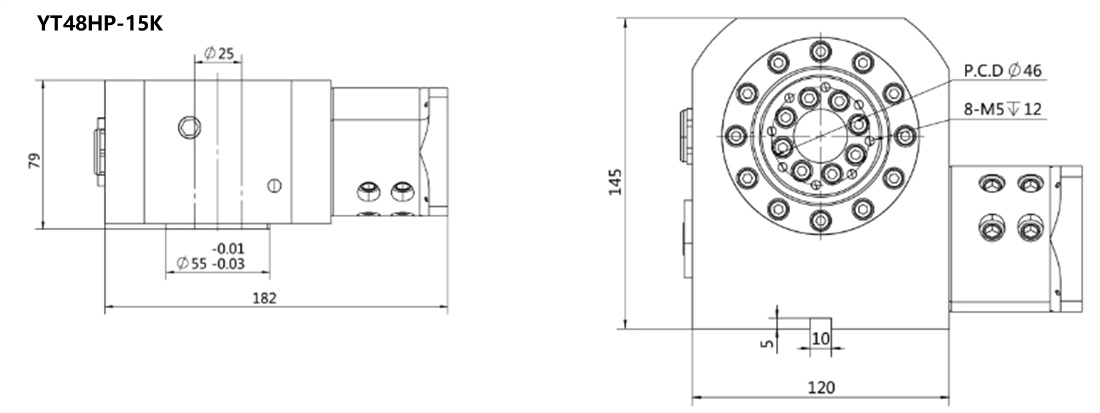

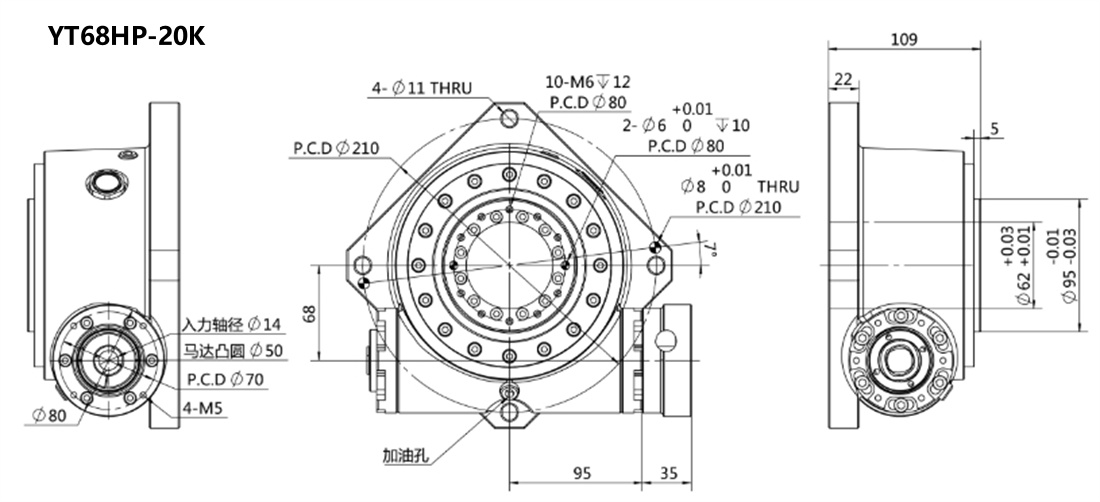

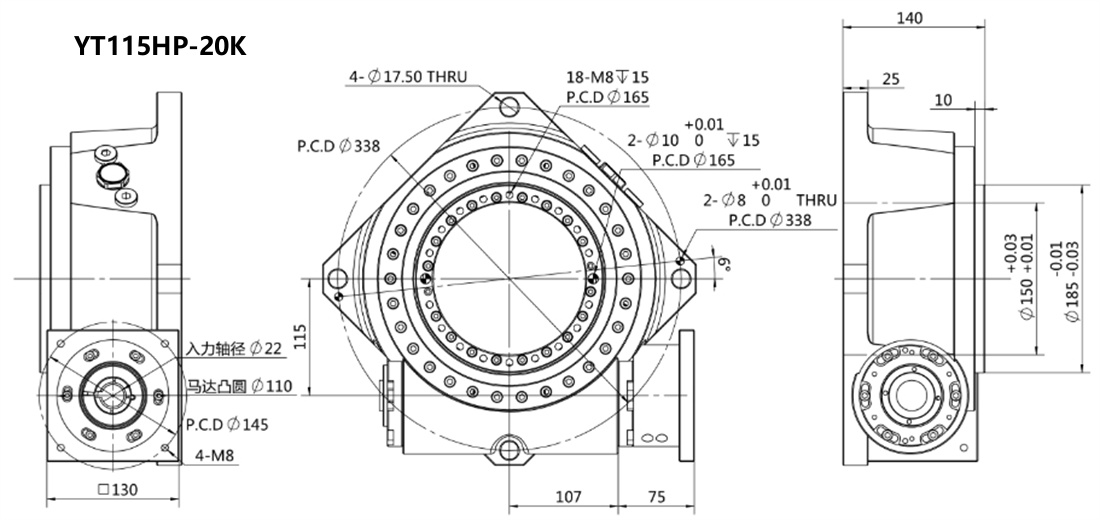

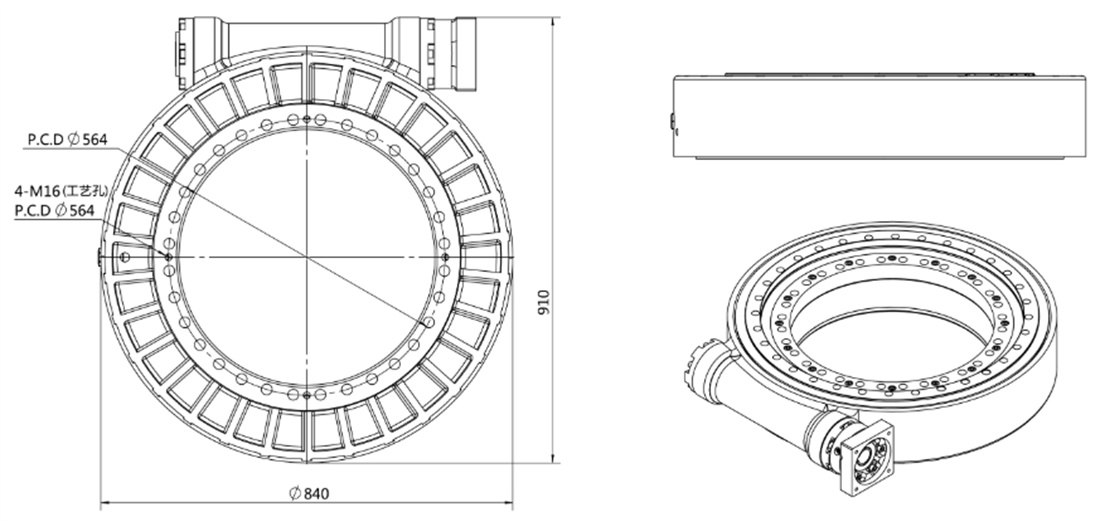

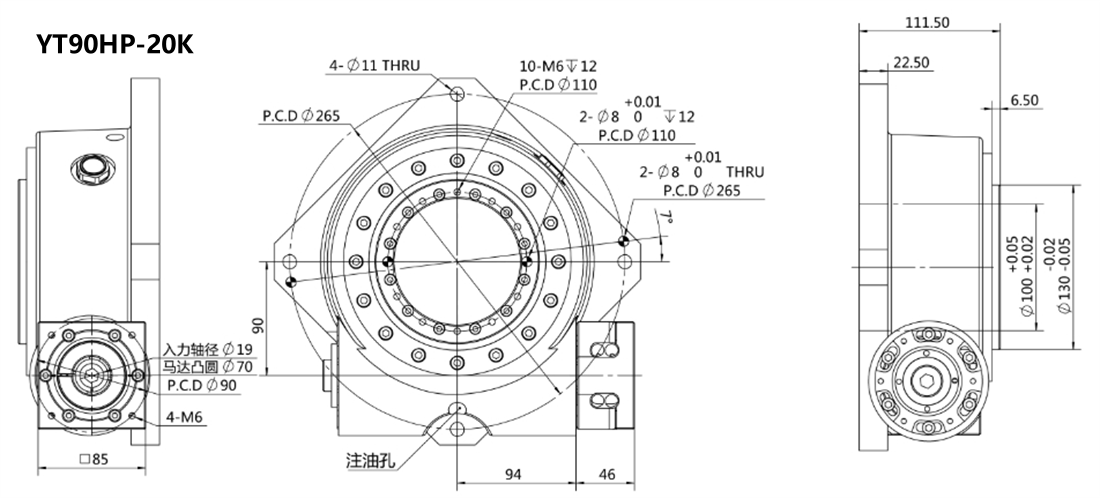

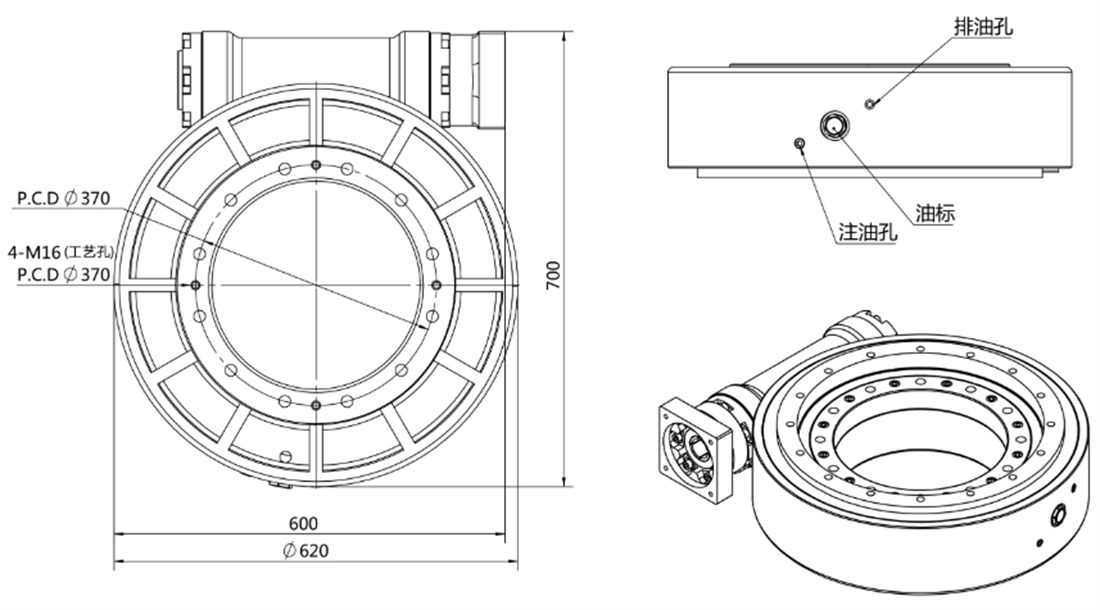

尺寸图

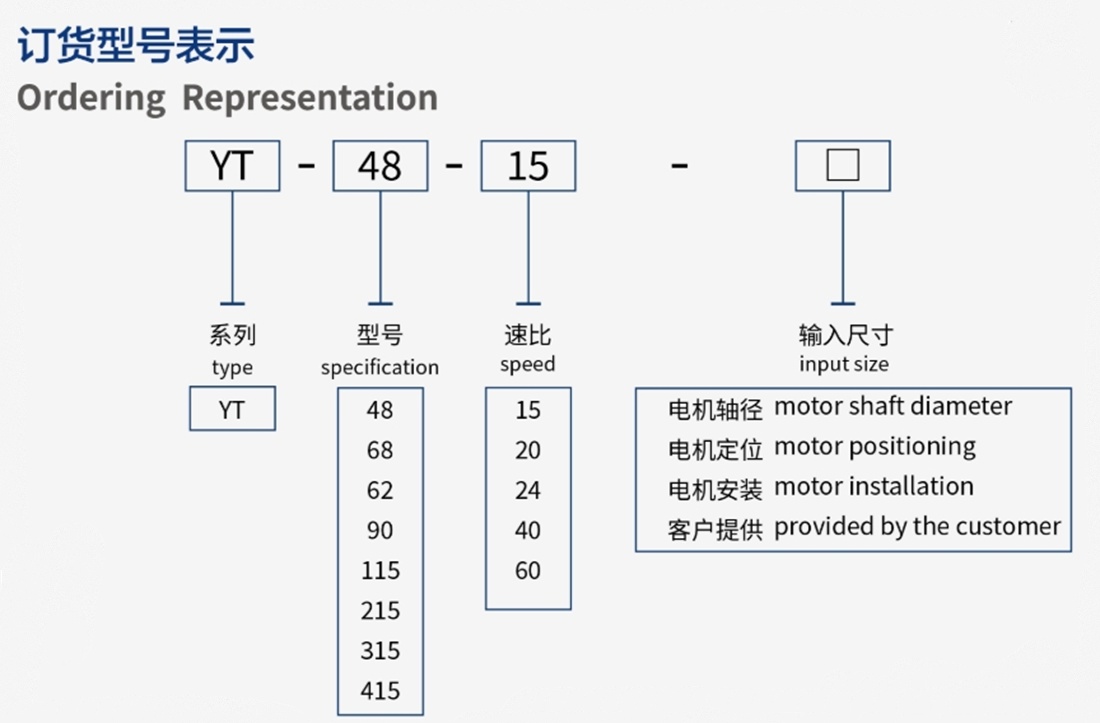

型号说明

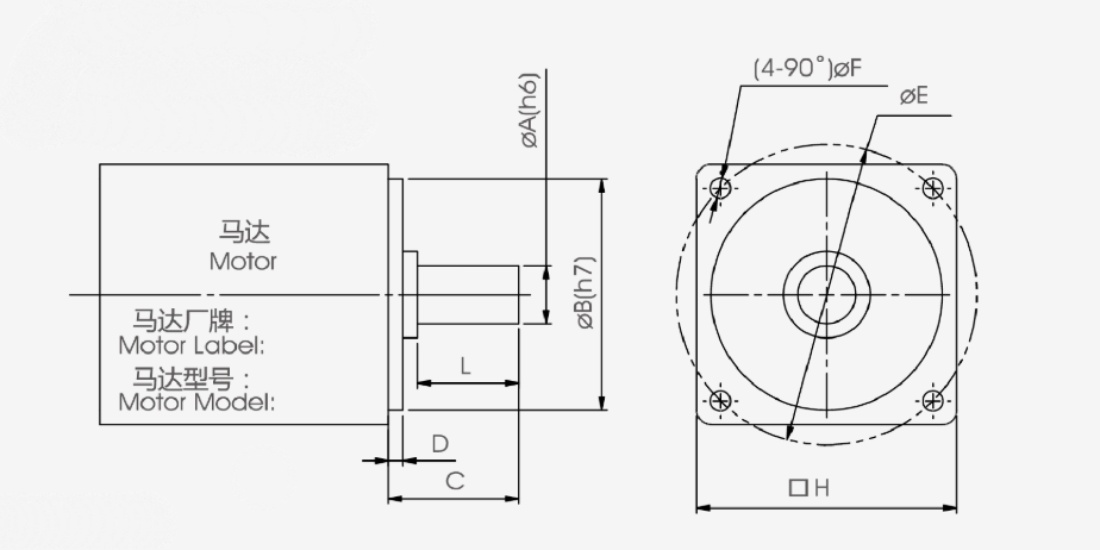

马达轴外径 | 马达凸缘高度 | 螺丝孔中心距 | 螺丝孔直径 | 马达面尺寸 | 马达轴有效长 | 要求背隙 |
∅A(h6) | D | ∅E | ∅F | □H | L | P0/P1/P2 |
产品参数
规格 | YT48HP-15K | ||
旋转平台轴承 | 交叉滚子轴承 | 适配电机 | 60框伺服 |
减速比i | 1：15不含减速机 | 中心高mm | 90 |
径向载荷kgf | 30 | 马达W | 400 |
工作盘直径mm | Φ55 | 中心孔直径mm | Φ25 |
最小分割角度deg. | 0.001 | 分割精度sec | ±25 |
重复定位精度arc-sec | 8 | 精度寿命 hr | 20000（间歇运转） |
温馨提示:旋转工装盘直径，推荐最大到400mm，承重30kg | |||
规格 | YT68HP-20K | YT82HP-24K | YT90HP-20K | YT115HP-20K | YT215HP-40K | YT315HP-60K | YT415HP-60K |
旋转平台轴承 | 交叉滚子轴承 | ||||||
减速比i | 1：15不含减速机 | 1：24不含减速机 | 1：20不含减速机 | 1：20不含减速机 | 1：40不含减速机 | 1：60不含减速机 | 1：60不含减速机 |
倾覆力矩N.m | 400 | 584 | 625 | 1028 | 3749 | 13354 | 30000 |
容许输入转矩N.m | ≤30 | ≤68 | ≤72 | ≤90 | 1.9 | 2.5 | 4.5 |
容许输入转速r/min | ＜1000 | ＜1000 | ＜1000 | ＜1000 | ＜800 | ＜800 | ＜800 |
重复定位精度arc-sec | ±15 | ||||||
定位精度arc-sec | ±30 | ||||||
适配电机 | 60框伺服 | 80框伺服 | 80框伺服 | 130框伺服 | 130框伺服 | 180框伺服 | 180框伺服 |
马达种类 | 行星减速机+伺服马达 | ||||||
容许惯向力矩负载N.m | 75 | 200 | 220 | 250 | 18000 | 28000 | 60000 |
旋转平台平行度mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 |
旋转平台同心度mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 |
精度寿命hr | 20000（间歇运转） | ||||||
保护等级 | IP40 | ||||||
温馨提示:旋转工装盘直径，推荐最大到500mm，承重80kg | |||||||
温馨提示:如需倒装、侧装，请订货时提前注明 | |||||||
应用
中空旋转平台以高精度、大扭矩融入多行业自动化场景。工业制造中，助力电子装配线精准贴合超微型元件，为汽车变速箱齿轮提供精密分度检测；机器人领域，支撑机械臂高速分拣 3C 产品，助医疗机器人实现精细微操作；精密仪器中，带动晶圆台全表面光学扫描、激光设备多角度打标，中空结构优化线束集成效率。
产品保障
产品设计与研发：中控旋转平台在设计阶段，汇聚专业工程师团队，运用先进的计算机辅助设计（CAD）与模拟分析软件，对产品结构、动力传输、控制逻辑等核心部分进行精细化模拟和优化，确保从源头保障产品性能的可靠性与稳定性。所有设计方案需历经多轮内部评审与测试验证，通过后方可进入生产环节。
原材料采购：严格筛选原材料供应商，建立长期稳定且高标准的合作关系。针对每一批次的原材料，均进行严格的质量检测，涵盖金属材料的成分分析、机械性能测试，电子元件的电气参数检测、可靠性测试等。只有符合或超越行业标准的原材料，才会被允许投入生产，以此确保产品基础质量。
生产过程管控：生产车间遵循严格的质量管理体系运作，引入自动化生产设备与高精度检测仪器，实现生产流程的标准化、精细化。在生产的各个关键节点，设置质量检测点，对半成品进行实时抽检与全检，包括零部件加工精度检测、装配质量检测、电气性能初测等。对生产过程中出现的质量问题，立即启动追溯与整改机制，确保问题产品不流入下一环节。
成品检验：每一台中控旋转平台在出厂前，都要经过全面且严苛的成品检验流程。检验项目包括但不限于空载运行测试、满载运行测试、定位精度测试、重复定位精度测试、噪声与振动测试、电气安全性能测试等。只有各项指标完全符合产品质量标准的设备，才会被贴上合格标签，准予出厂。
