产品描述
中空旋转平台，是各类旋转运动场景的绝佳解决方案。利用高品质轴承与先进传动机构，实现物体旋转自如。作为凸轮分离器与 DD 马达的理想替代品，具备工作效率高、精度高、刚性强、性价比高等显著优势。通过精巧设计与精确控制系统，达成高精度的运转目标。可与交流伺服电机或步进电机联动，实现多角度分段控制，满足用户数字控制要求，有效降低设备成本。因其优异性能，在工业生产等众多旋转运动领域广泛应用，为用户带来操作便利与效益提升。
功能特点
结构紧凑：
精巧规整的一体化设计，显著降低空间占用。电机侧接或旁轴的布局，高度适配狭窄空间，便于设备集成，轻松解决空间有限带来的安装难题。
高精度：
齿轮精度达 5 级以下，研磨精细到位。与高精度轴承和先进制造工艺配合，重复定位精度可达 ±5 弧秒，精准满足精密作业的严格要求。
高稳定性：
以交叉滚子轴承为支撑基础，预紧力设计使其具备抗多力矩能力。刚性强，运行时振动极小，确保旋转过程平稳、可靠。
负载能力：
采用高强度材料并优化结构设计，整体性能出色。可稳定承载不同重量物体，广泛适用于工业生产等多样化场景。

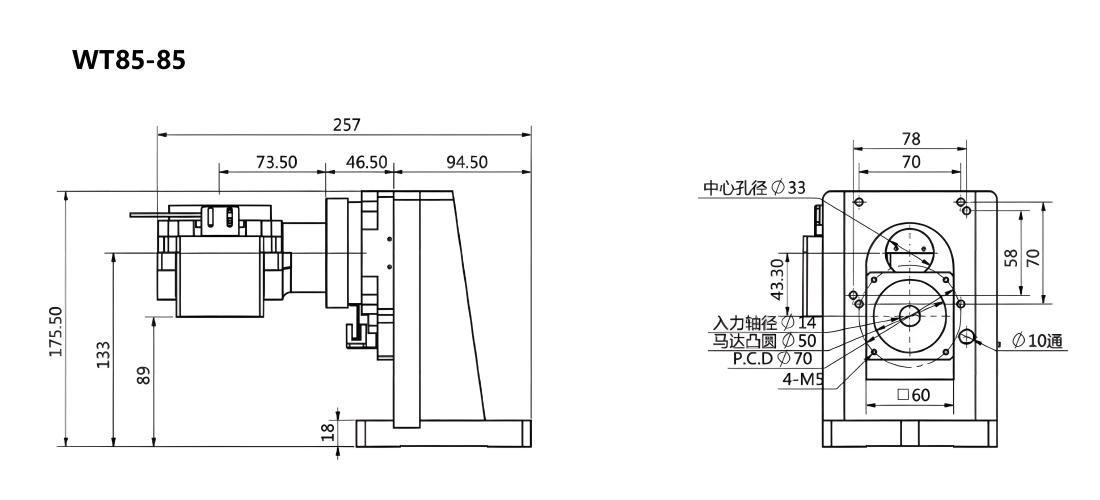

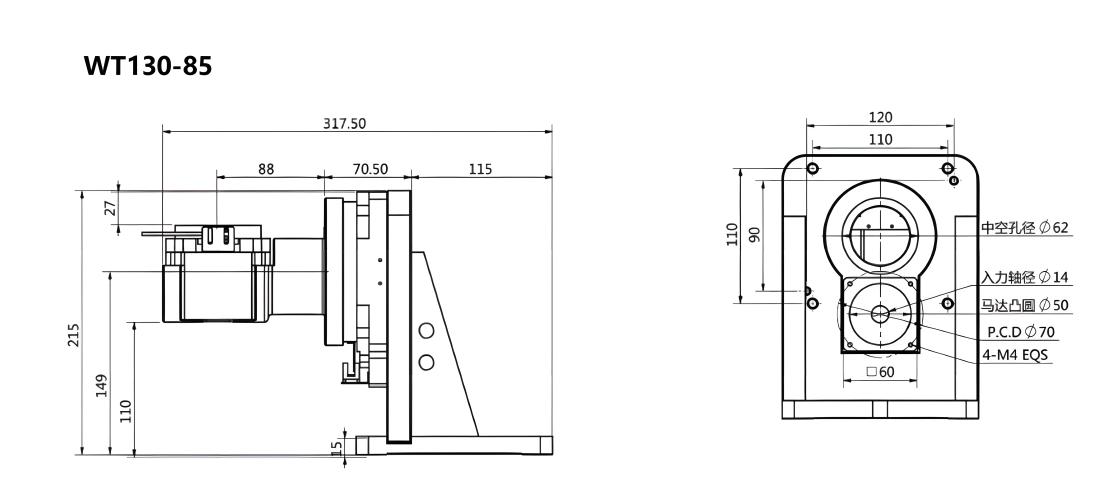

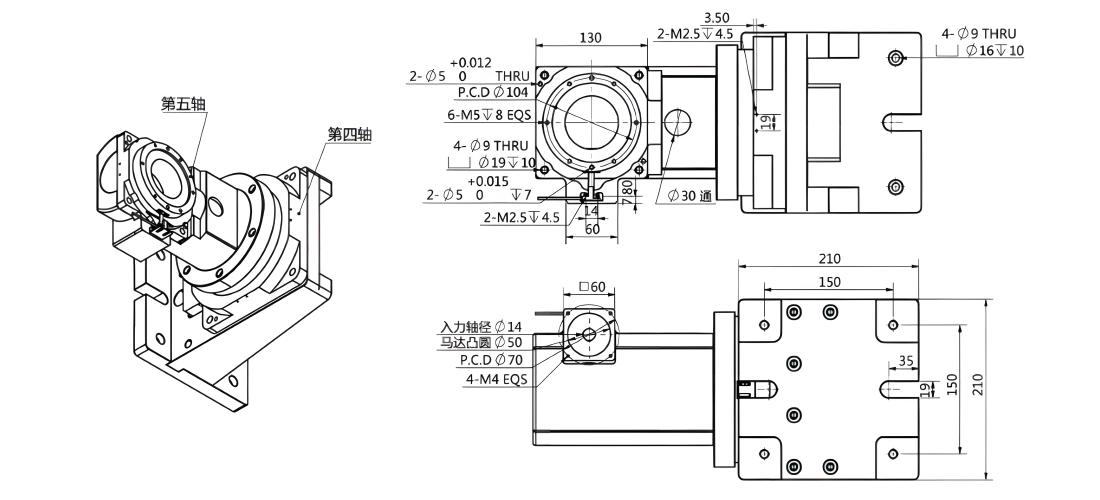

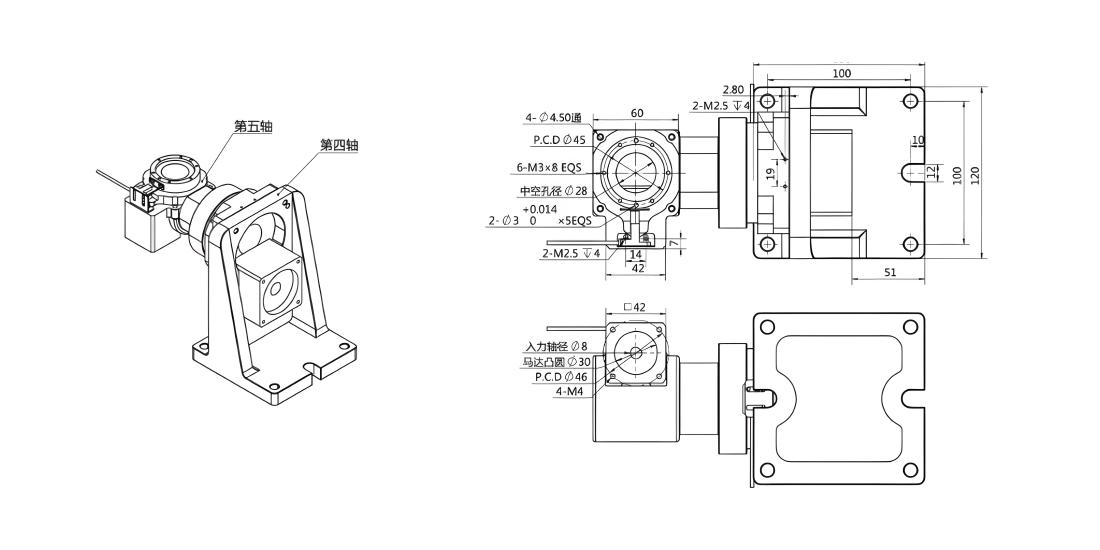

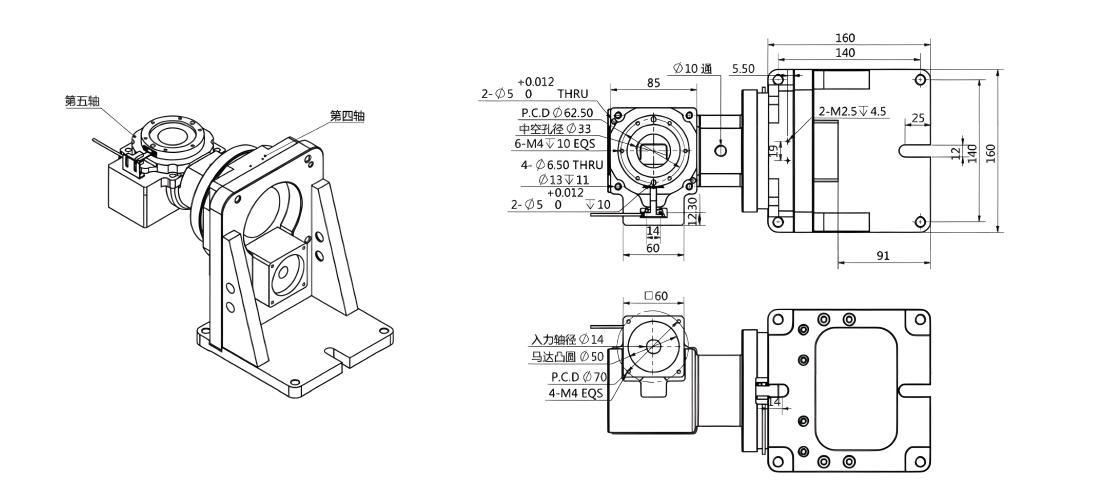

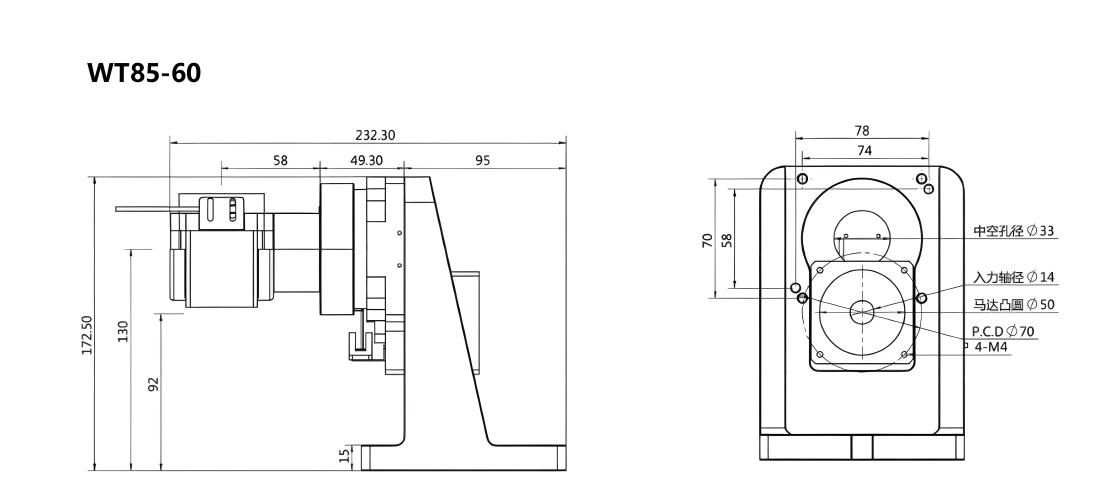

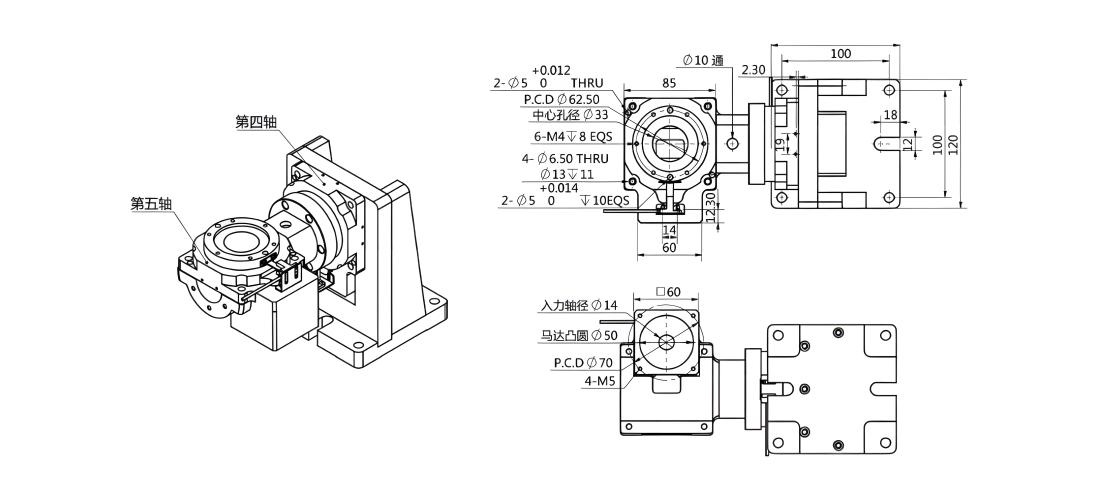

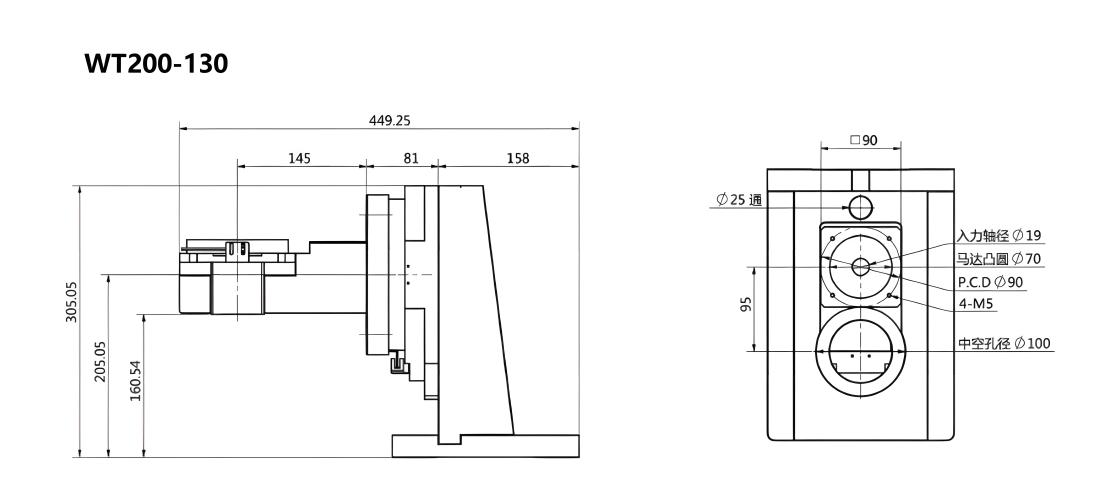

尺寸图

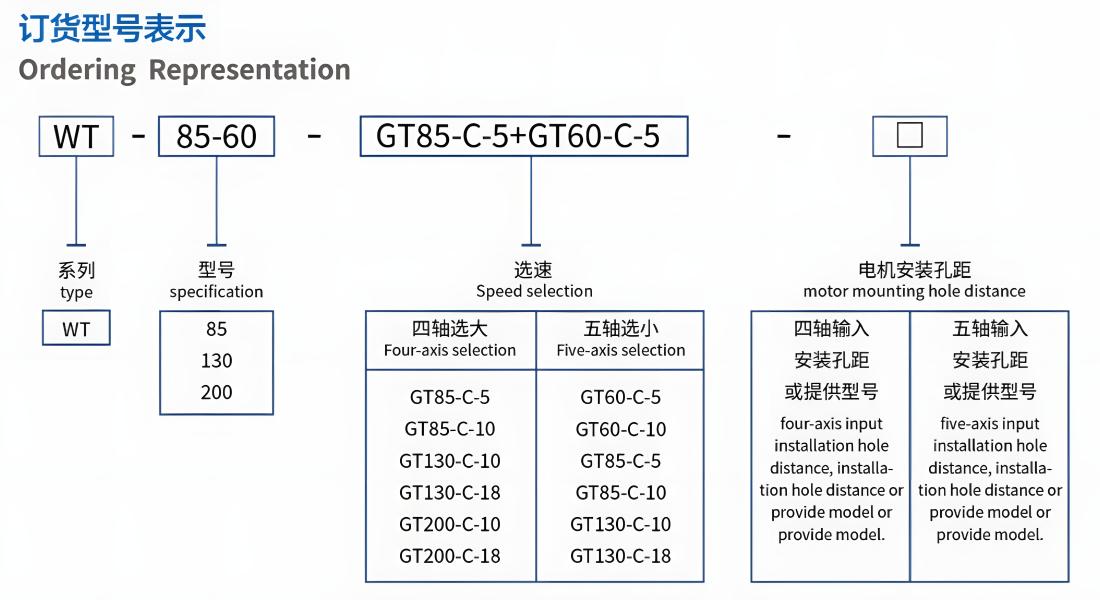

型号说明

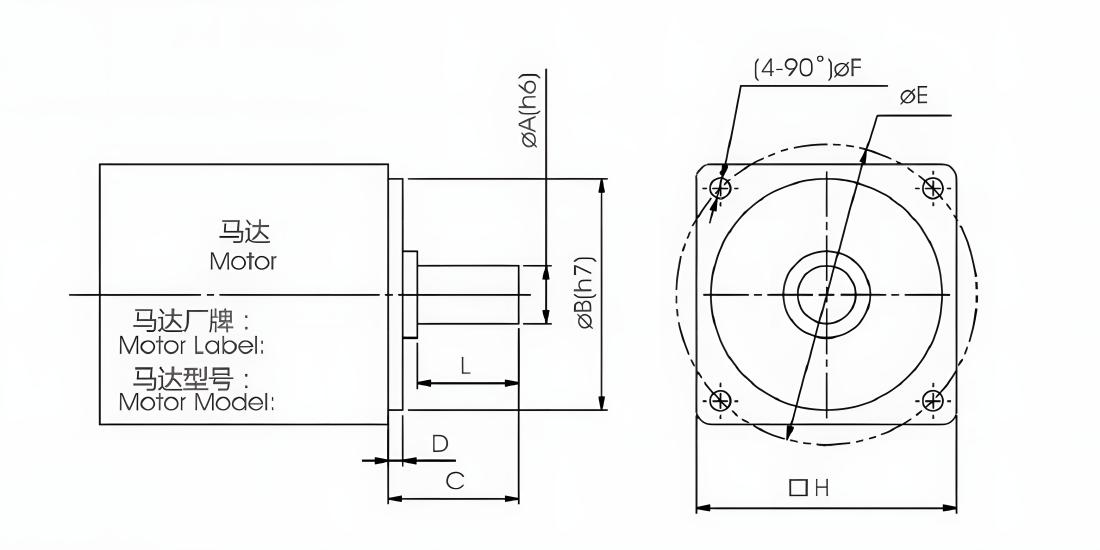

马达轴外径 | 马达凸缘高度 | 螺丝孔中心距 | 螺丝孔直径 | 马达面尺寸 | 马达轴有效长 | 要求背隙 |
∅A(h6) | D | ∅E | ∅F | □H | L | P0/P1/P2 |
产品参数
WT85-60 | WT85-85 | WT130-85 | WT200-130 | |||||
参数项目 | 第四轴GT85 Fourth axis GT85 | 第五轴GT60 Fifth axis GT60 | 第四轴GT85F ourth axis GT85 | 第五轴GT85 Fifth axis GT85 | 第四轴GT130 Fourth axis GT130 | 第五轴GT85 Fifth axis GT85 | 第四轴GT130 Fourth axis GT130 | 第五轴GT85 Fifth axis GT85 |
工作台转速 | 0~200rpm/min | 0~100rpm/min | 0~100rpm/min | 0~200rpm/min | 0~100rpm/min | 0~200rpm/min | 0~100rpm/min | 0~200rpm/min |
工作台远动角度范围 W | ±75° | 360° | ±75° | 360° | ±75° | 360° | ±75° | 360° |
启停时允许峰值扭矩 | 35Nm | 60Nm | 35Nm | 35Nm | 60Nm | 35Nm | 60Nm | 35Nm |
额定扭矩 | 15Nm | 5.2Nm | 15Nm | 15Nm | 30Nm | 15Nm | 30Nm | 15Nm |
最大载重量 | 8kg | <5kg | 8kg | 8kg | <15kg | 8kg | <15kg | 8kg |
中心高度 | / | 130mm | 133mm | / | 151mm | / | 151mm | / |
输出法兰端面圆跳动 | ≤0.015mm | |||||||
输出法兰径向圆跳动 | ≤0.015mm | |||||||
输出法兰与机台安装面垂直度 | ≤0.015mm | |||||||
重复定位精度 | ≤±0.003° | |||||||
温馨提示:盘面输出转速高于100rpm/min.请订货前提前说明 | ||||||||
应用
中空旋转平台以高刚性、低间隙成工业精密枢纽。电子制造中，助力 SMT 线精准贴装微型元件，校准汽车电机端盖同轴度；机器人领域，支撑机械臂高速分拣 3C 产品，助微创机器人实现精准操作；光学与激光场景中，带动晶圆台无死角扫描、激光设备加工复杂孔位，贯通结构便于管线集成，适配智能化产线。
产品保障
产品设计与研发：中控旋转平台在设计阶段，汇聚专业工程师团队，运用先进的计算机辅助设计（CAD）与模拟分析软件，对产品结构、动力传输、控制逻辑等核心部分进行精细化模拟和优化，确保从源头保障产品性能的可靠性与稳定性。所有设计方案需历经多轮内部评审与测试验证，通过后方可进入生产环节。
原材料采购：严格筛选原材料供应商，建立长期稳定且高标准的合作关系。针对每一批次的原材料，均进行严格的质量检测，涵盖金属材料的成分分析、机械性能测试，电子元件的电气参数检测、可靠性测试等。只有符合或超越行业标准的原材料，才会被允许投入生产，以此确保产品基础质量。
生产过程管控：生产车间遵循严格的质量管理体系运作，引入自动化生产设备与高精度检测仪器，实现生产流程的标准化、精细化。在生产的各个关键节点，设置质量检测点，对半成品进行实时抽检与全检，包括零部件加工精度检测、装配质量检测、电气性能初测等。对生产过程中出现的质量问题，立即启动追溯与整改机制，确保问题产品不流入下一环节。
成品检验：每一台中控旋转平台在出厂前，都要经过全面且严苛的成品检验流程。检验项目包括但不限于空载运行测试、满载运行测试、定位精度测试、重复定位精度测试、噪声与振动测试、电气安全性能测试等。只有各项指标完全符合产品质量标准的设备，才会被贴上合格标签，准予出厂。
