产品描述
中空旋转平台，适用于各种旋转运动场合。借助精密轴承与传动装置，让物体旋转流畅且精准。能够替代凸轮分离器与 DD 马达，拥有高效率、高精度、高刚性以及高性价比的突出特质。从设计层面到控制系统，都致力于实现高精度控制。可与交流伺服电机或步进电机组合，完成任意角度的分段操作，满足用户数字控制需求，大幅削减设备成本。因其自身优势明显，被广泛应用于工业生产等多种旋转运动领域，为用户带来诸多便利与价值。
功能特点
结构紧凑：
一体化设计精巧且规整，大幅减少空间占用。电机侧接或旁轴设置，完美适配狭窄场景，为设备集成提供了极大便利，在有限空间中也能高效运作。
高精度：
齿轮精度达 5 级以下，经精细研磨处理。搭配高精度轴承及先进制造工艺，重复定位精度为 ±5 弧秒，精准满足精密应用的高精度标准。
高稳定性：
由交叉滚子轴承支撑，预紧力设计使其可有效抵抗多种力矩。刚性突出，运行振动微弱，保证旋转运动的平稳性和稳定性。
负载能力：
选用高强度材料并进行结构优化，整体坚固耐用。可承载从轻到重各类物体，广泛应用于工业领域的多种不同场景。

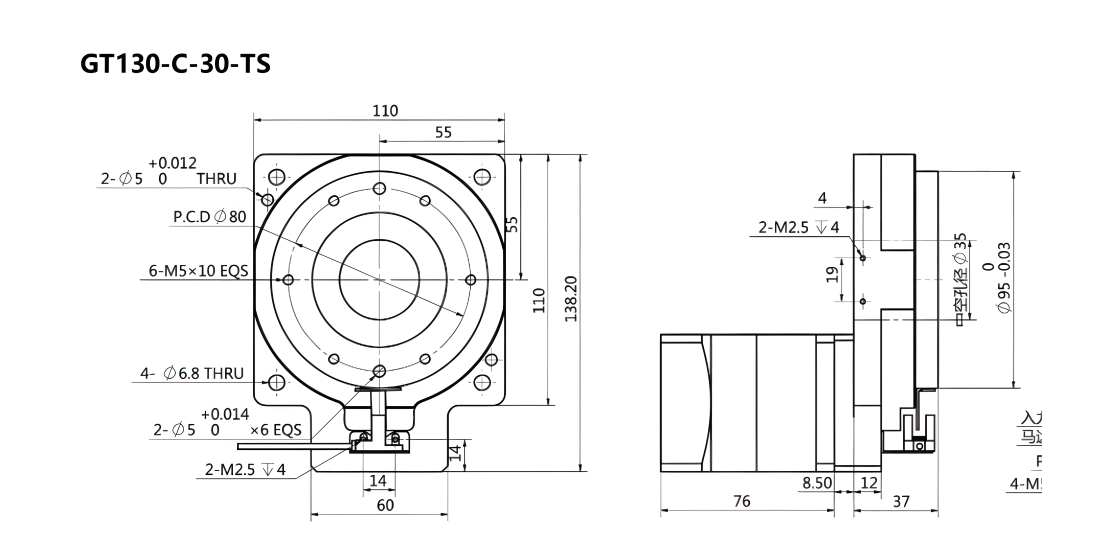

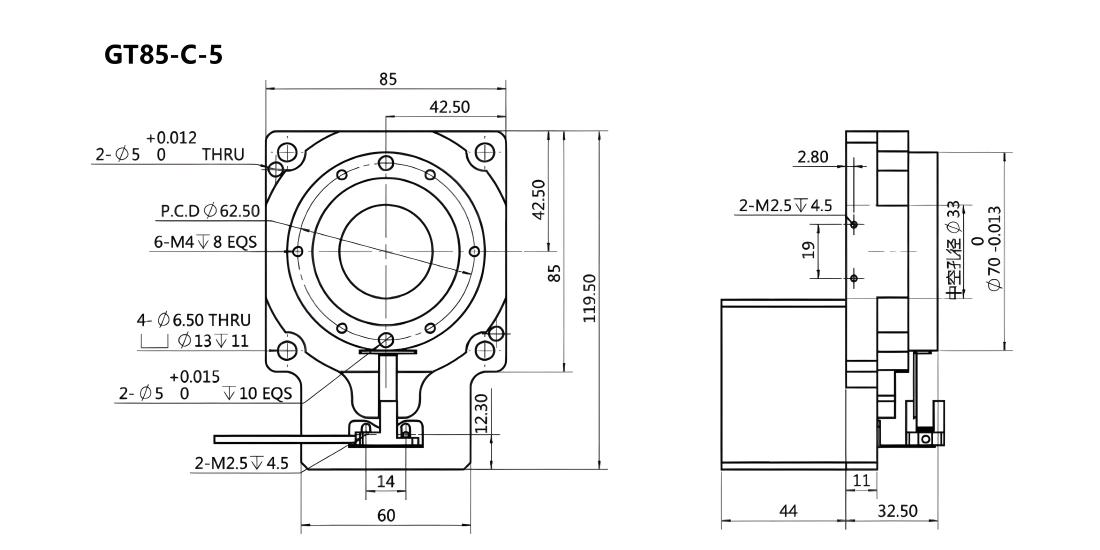

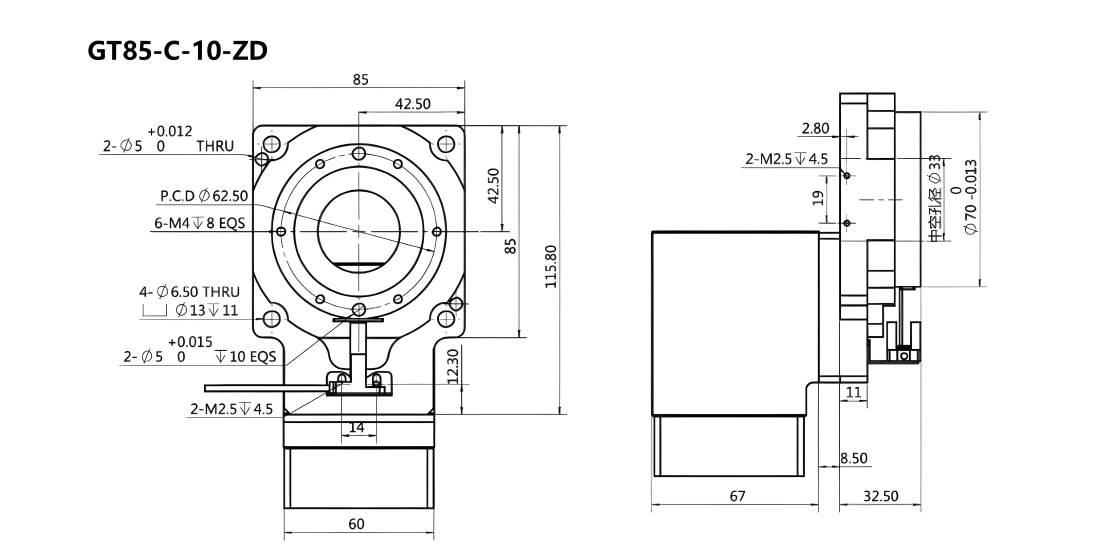

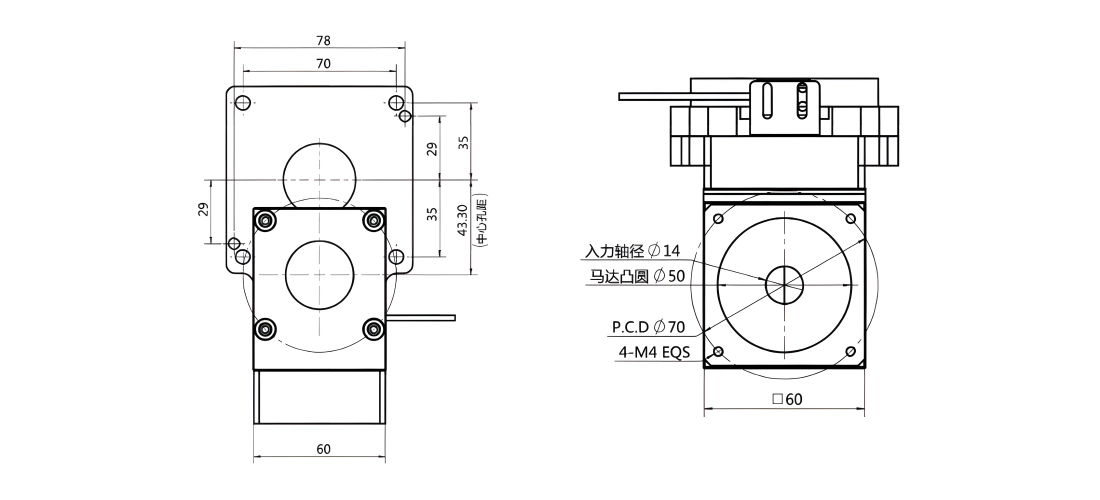

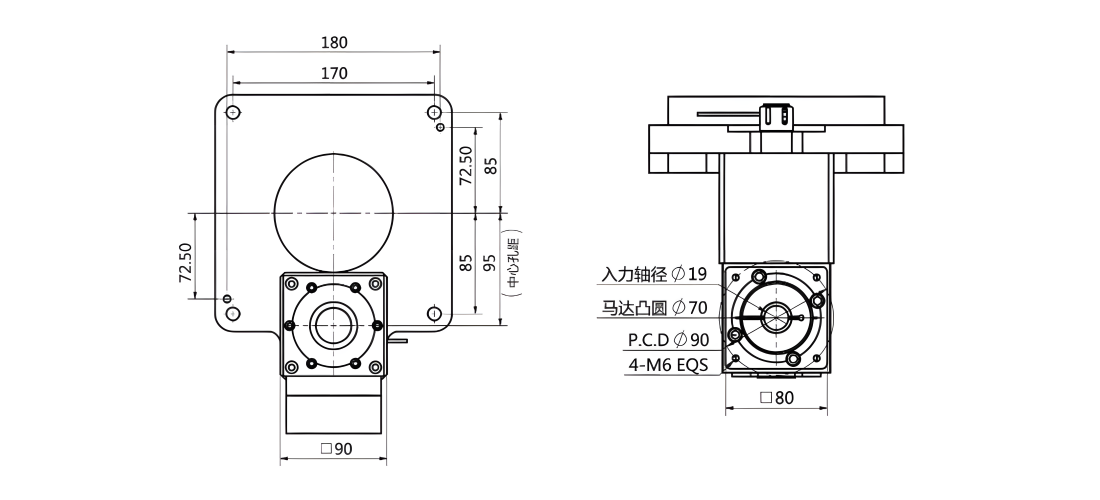

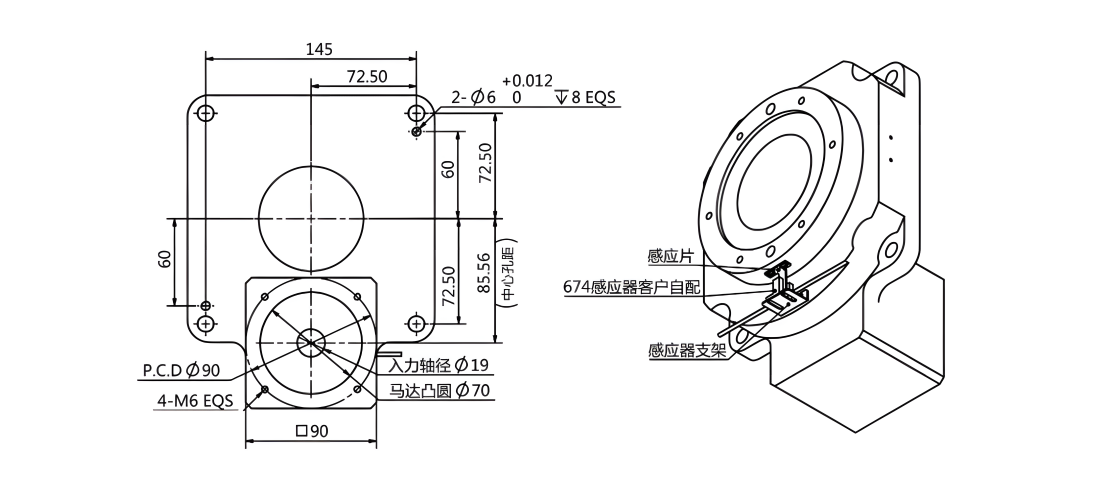

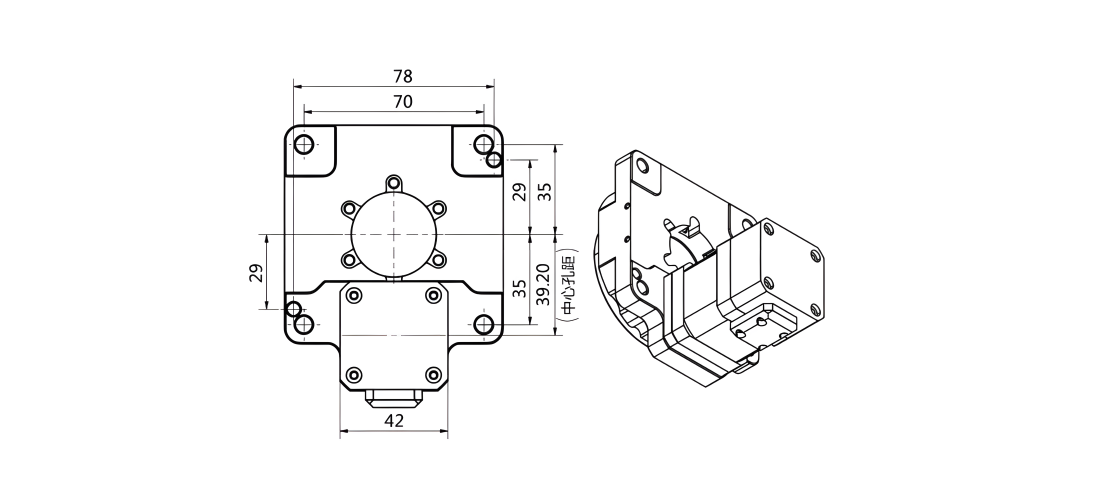

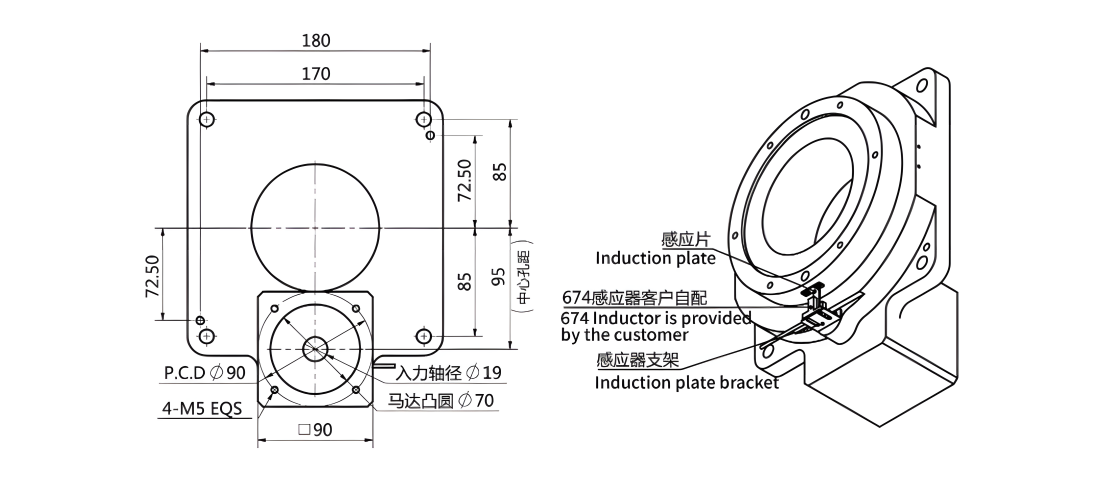

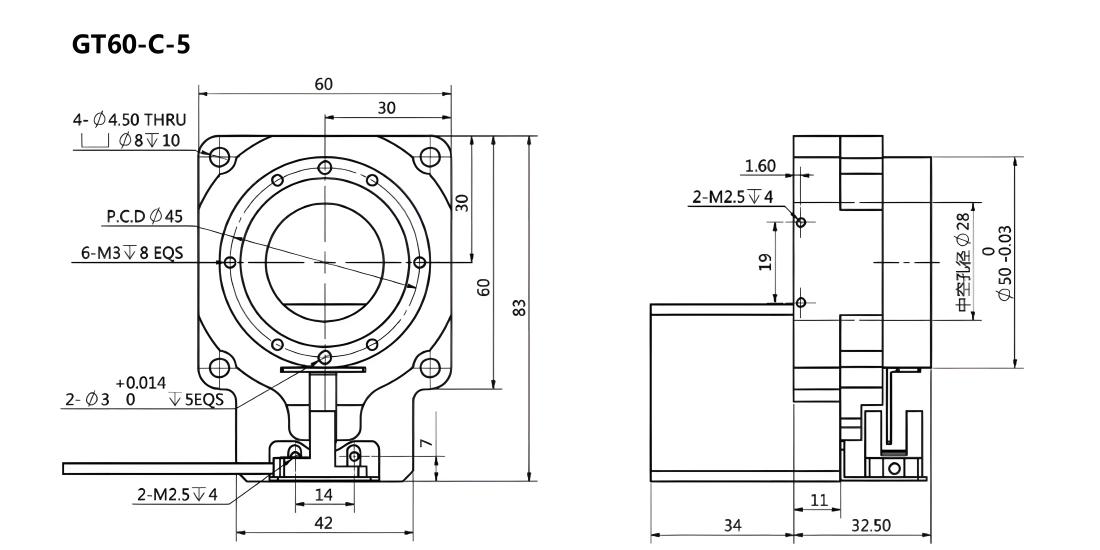

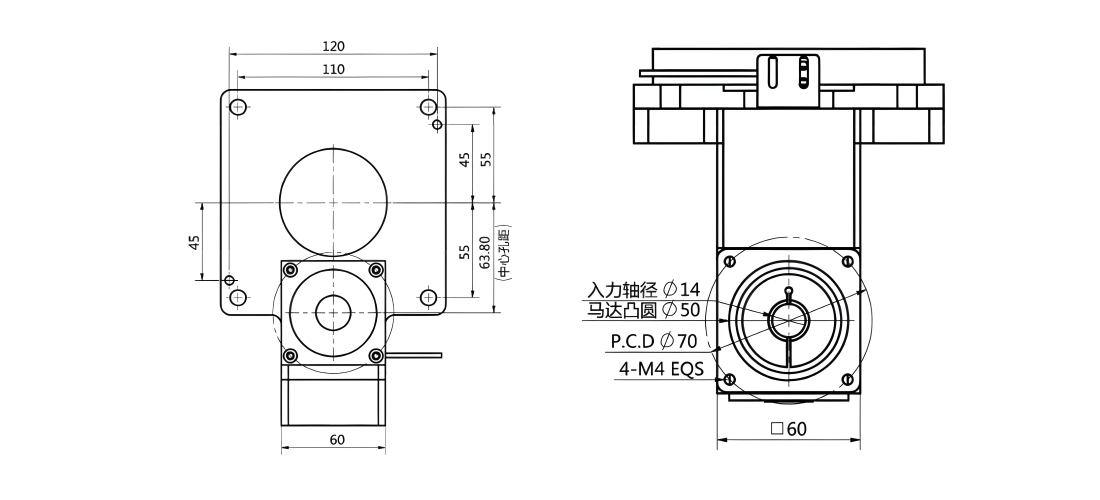

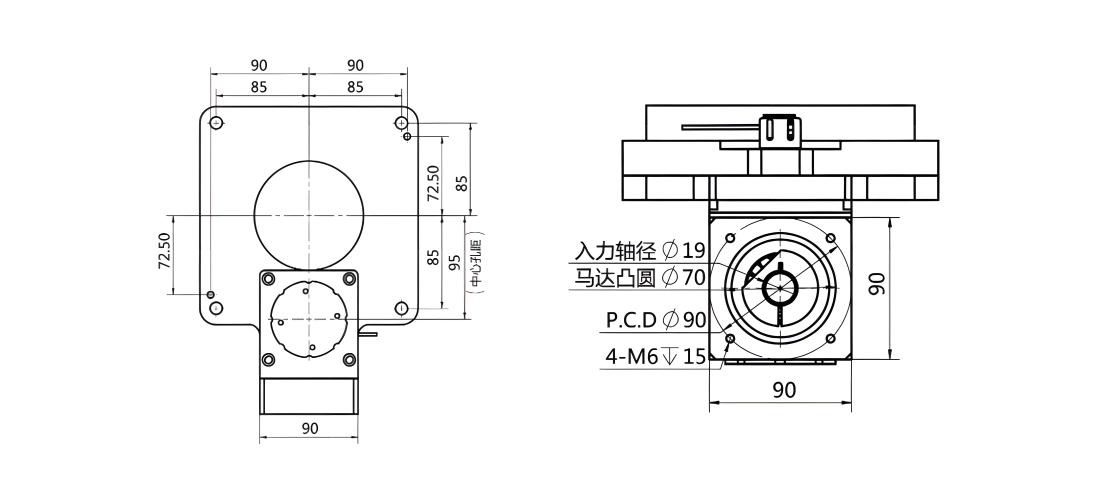

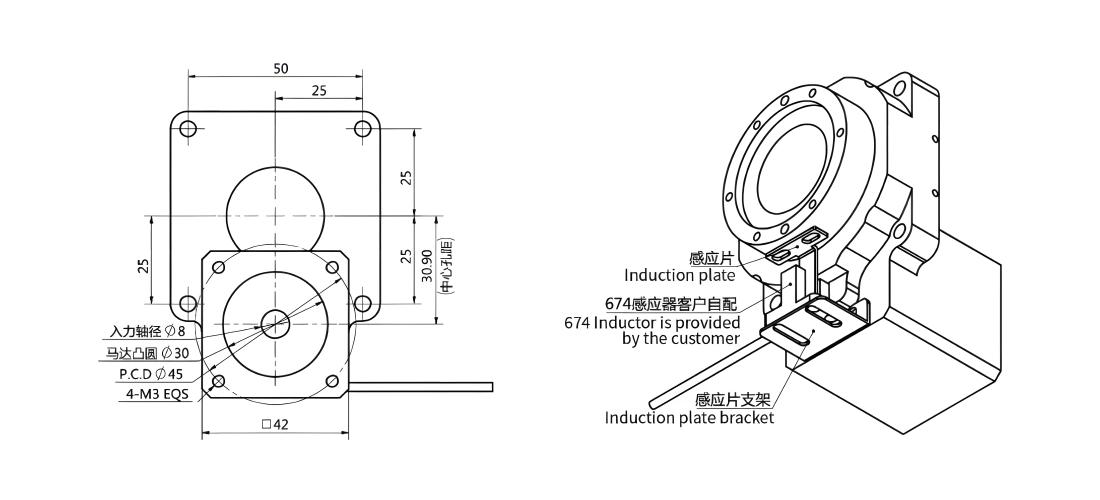

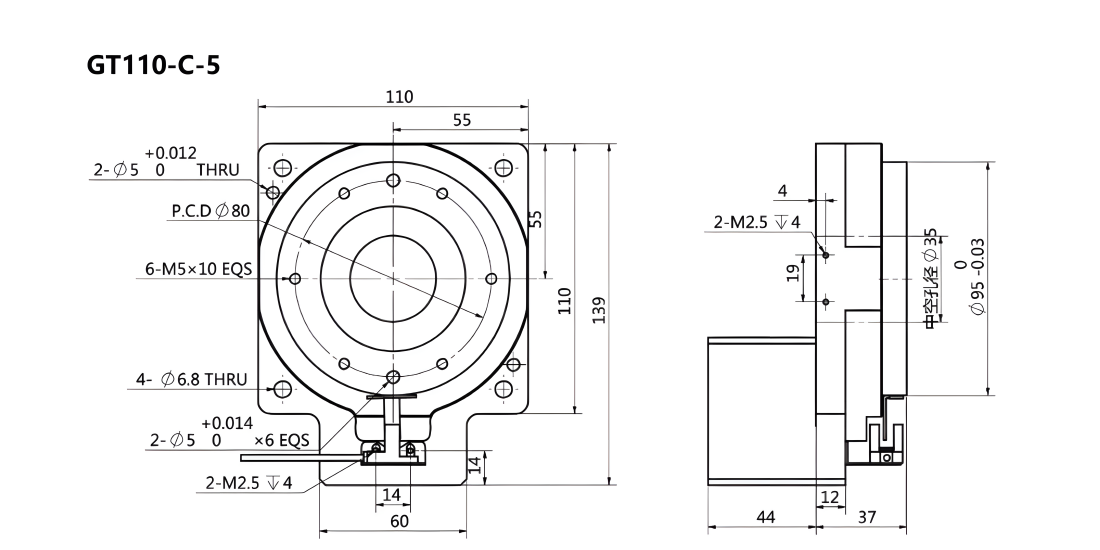

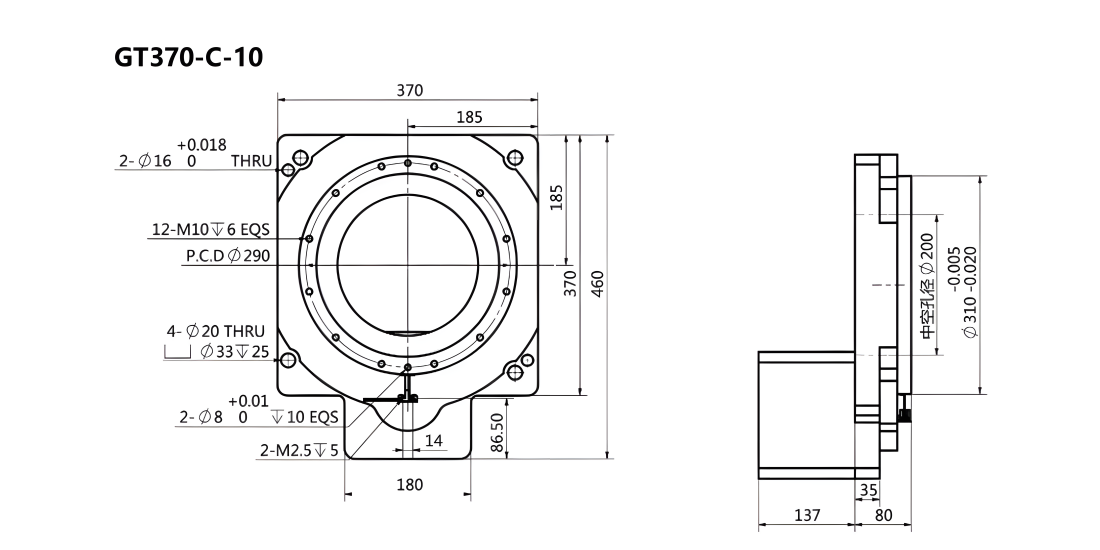

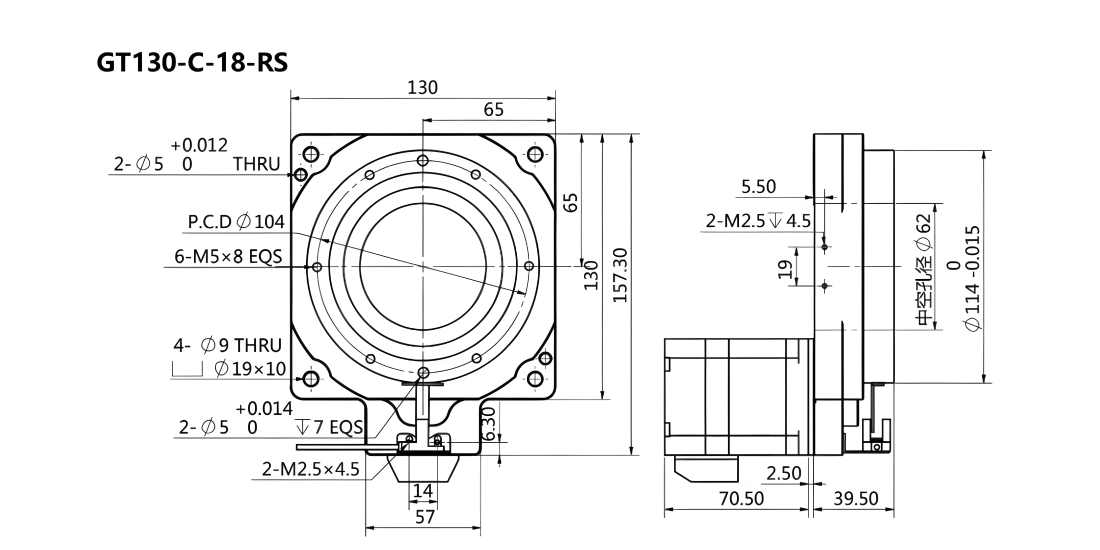

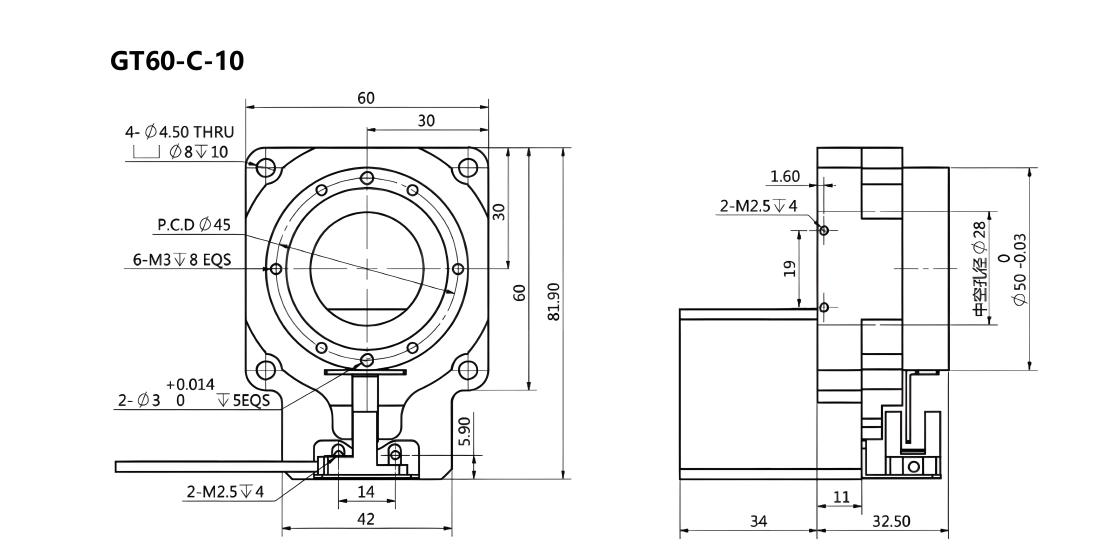

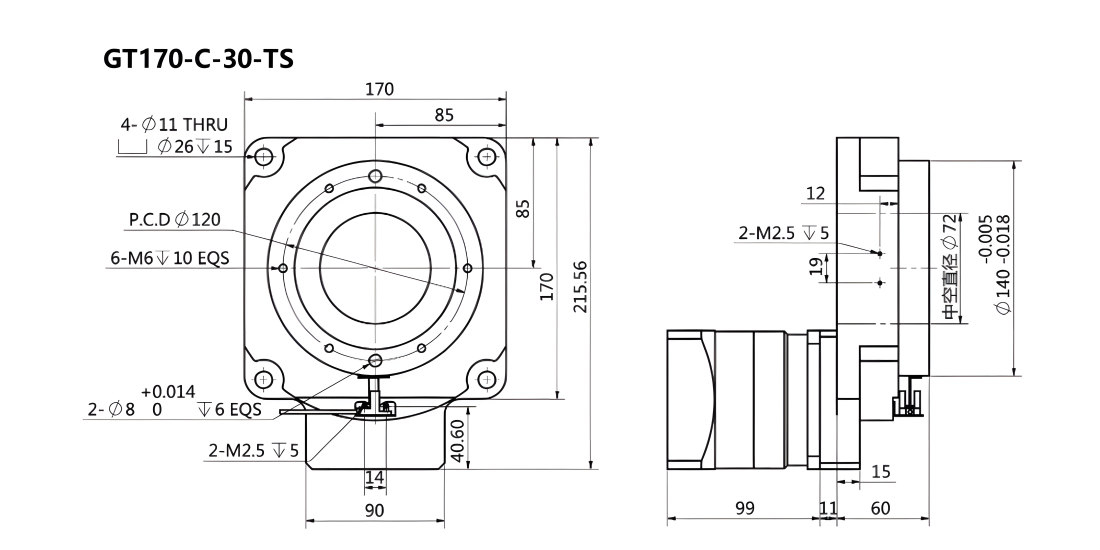

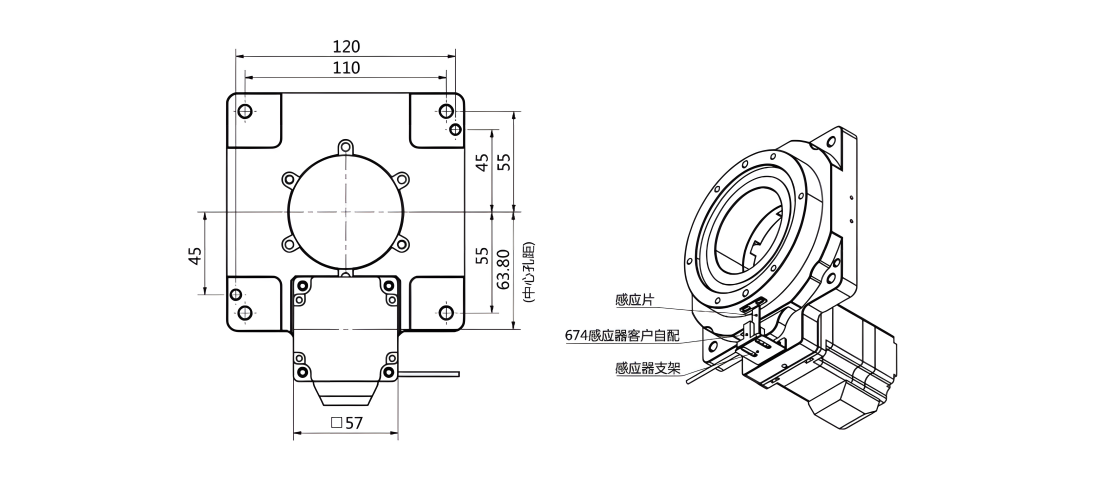

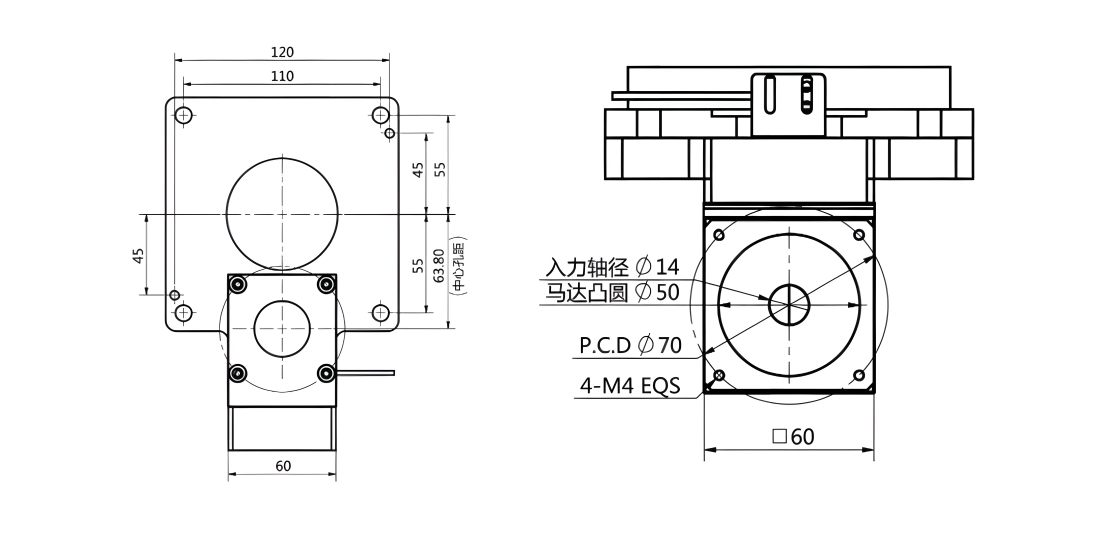

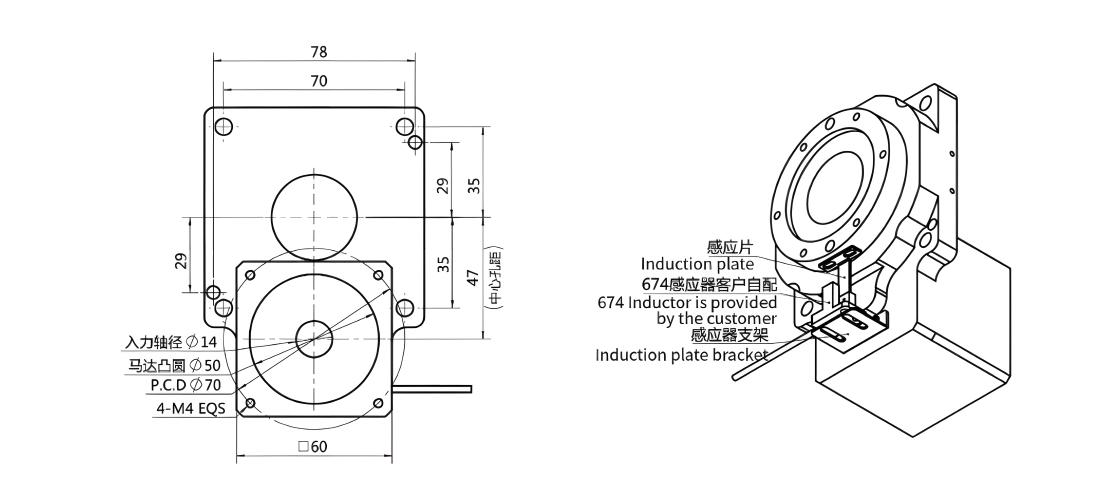

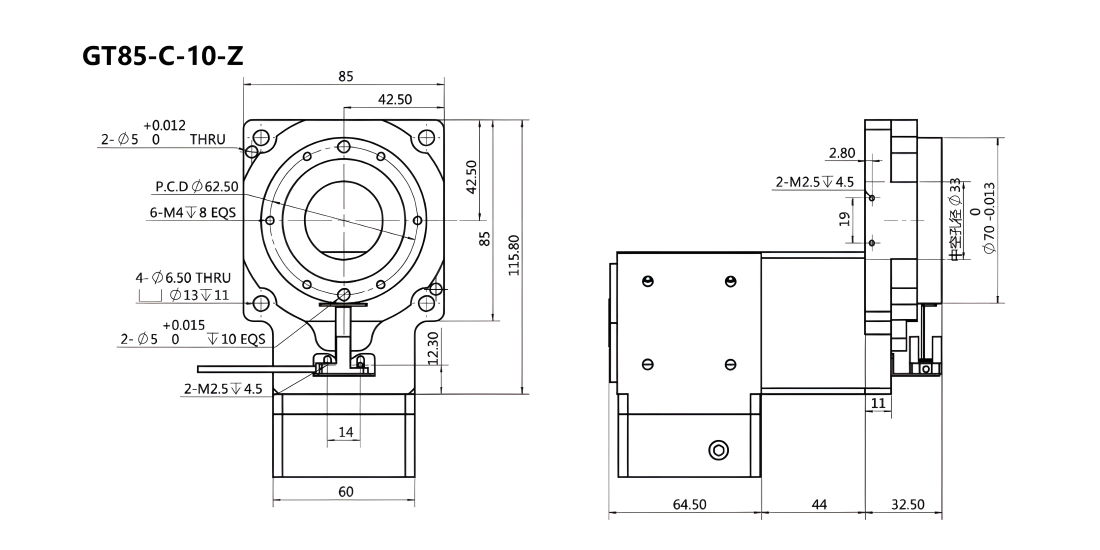

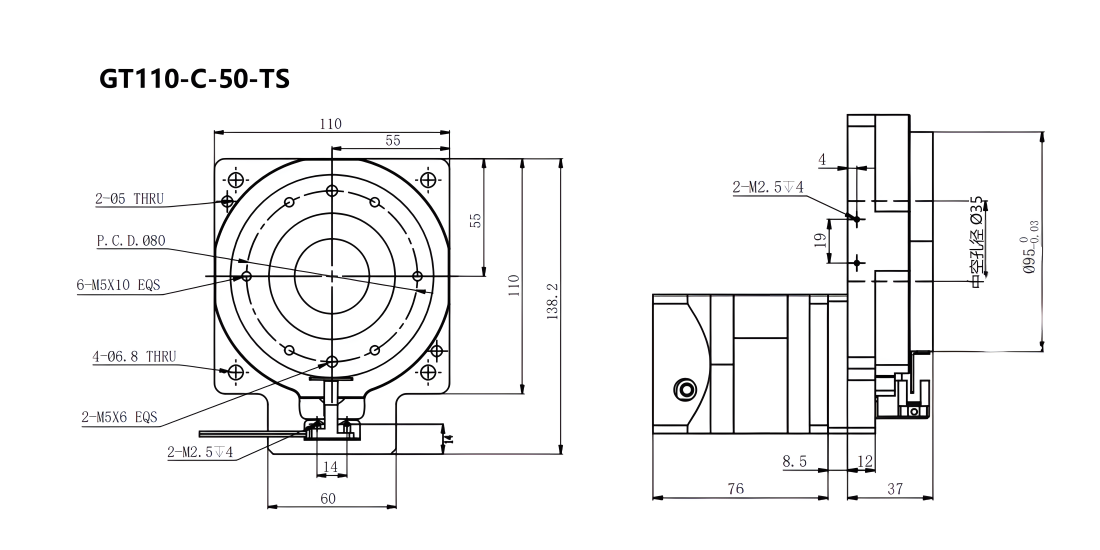

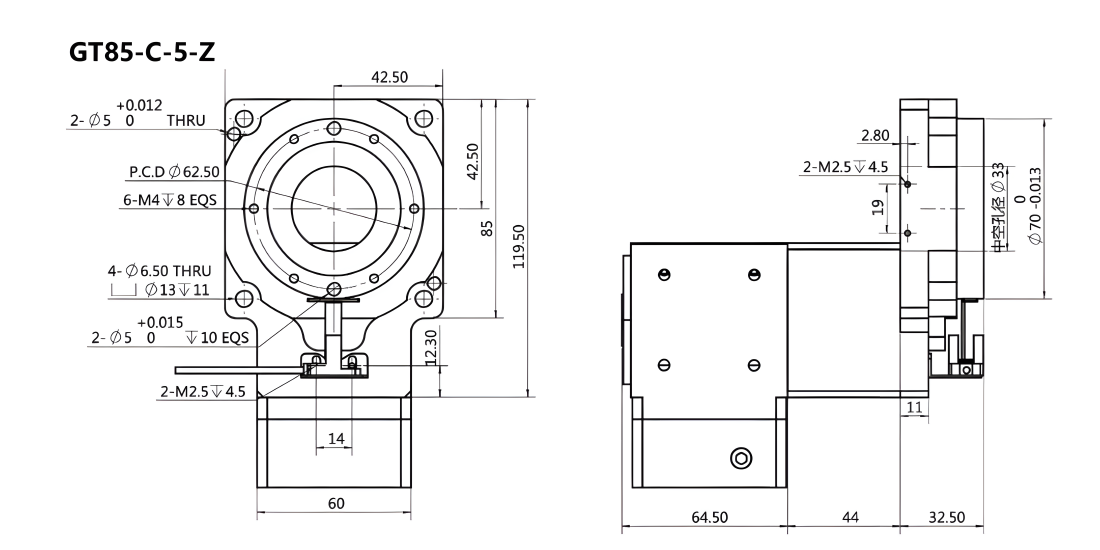

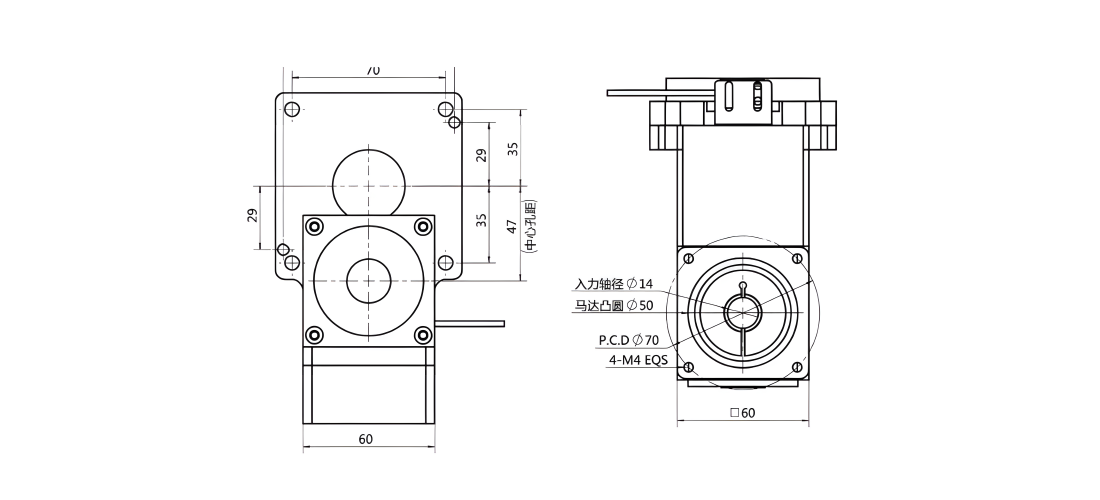

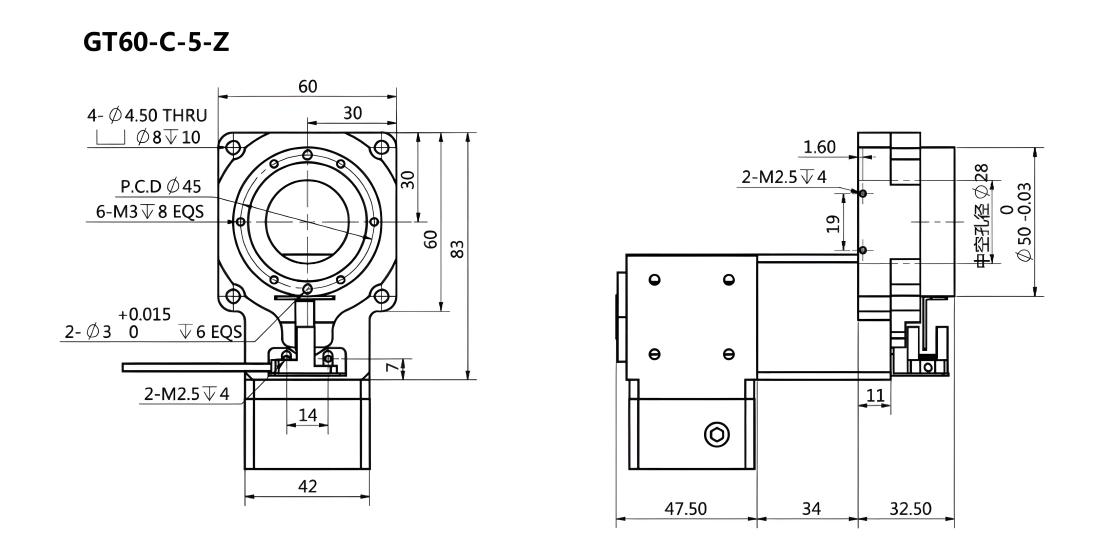

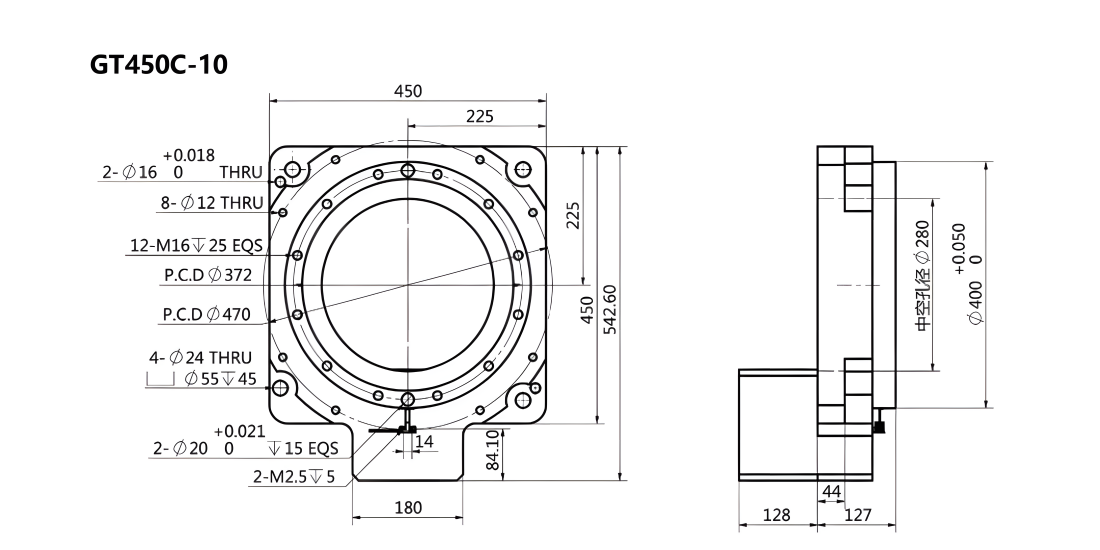

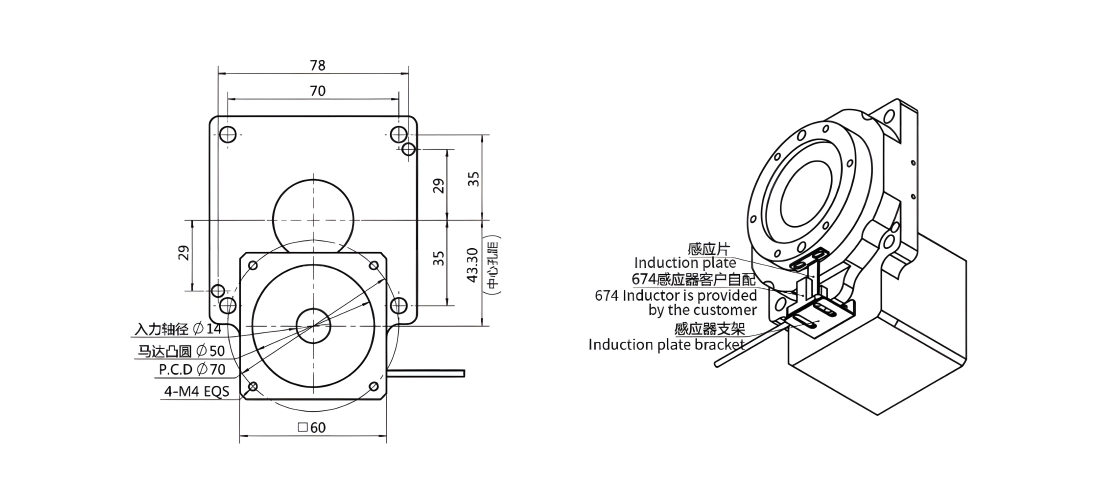

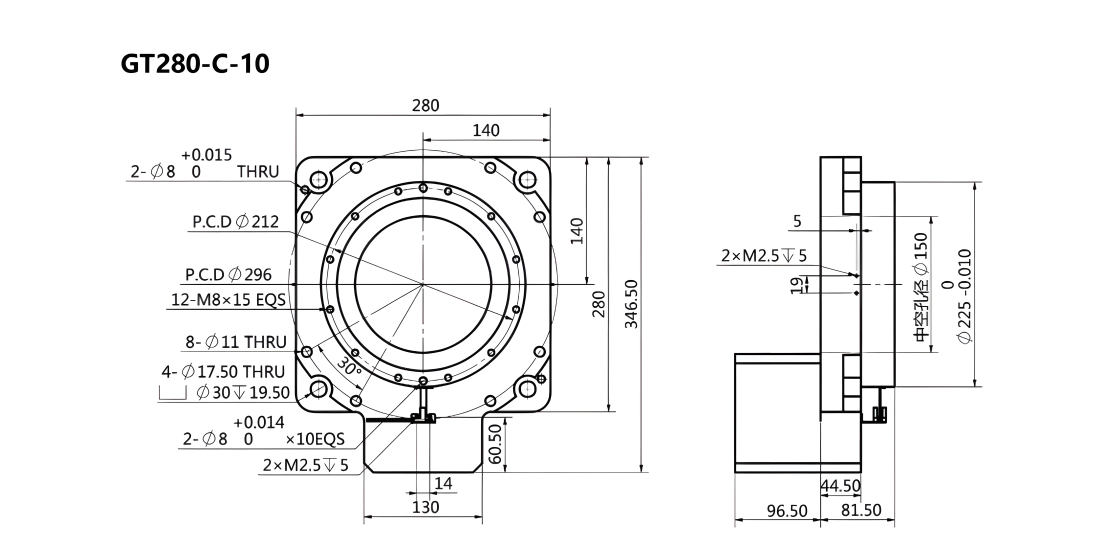

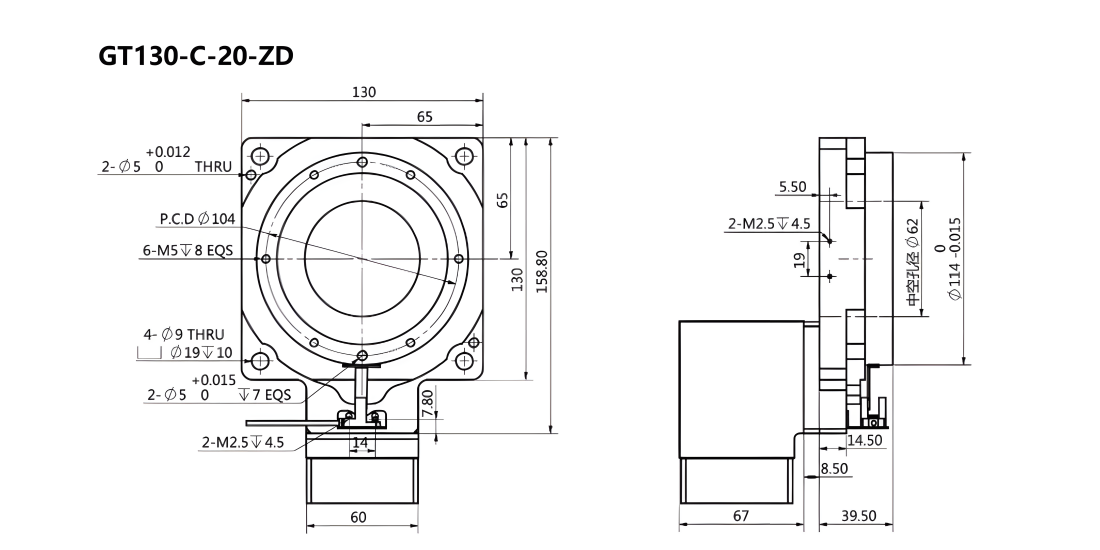

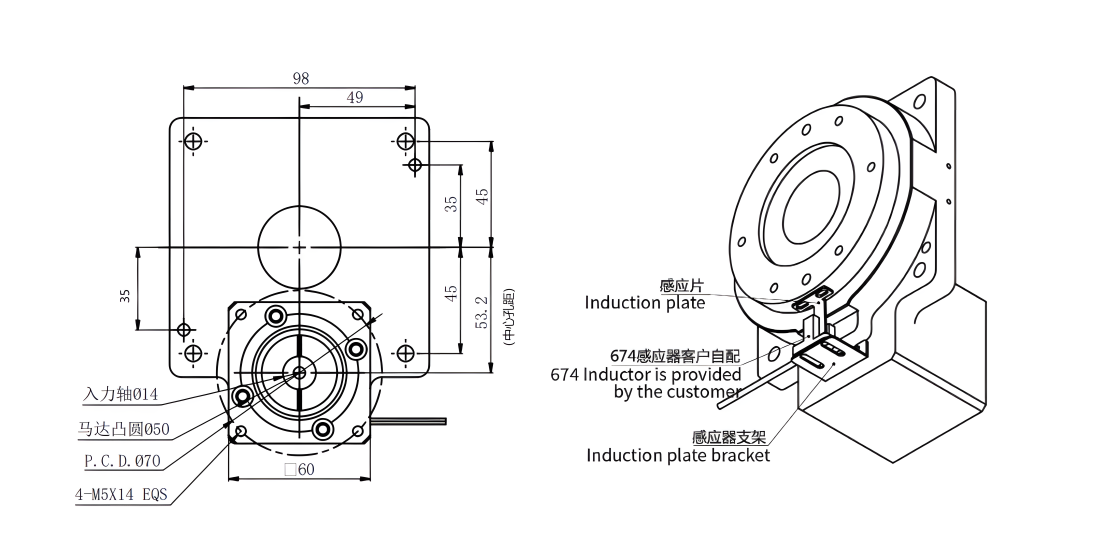

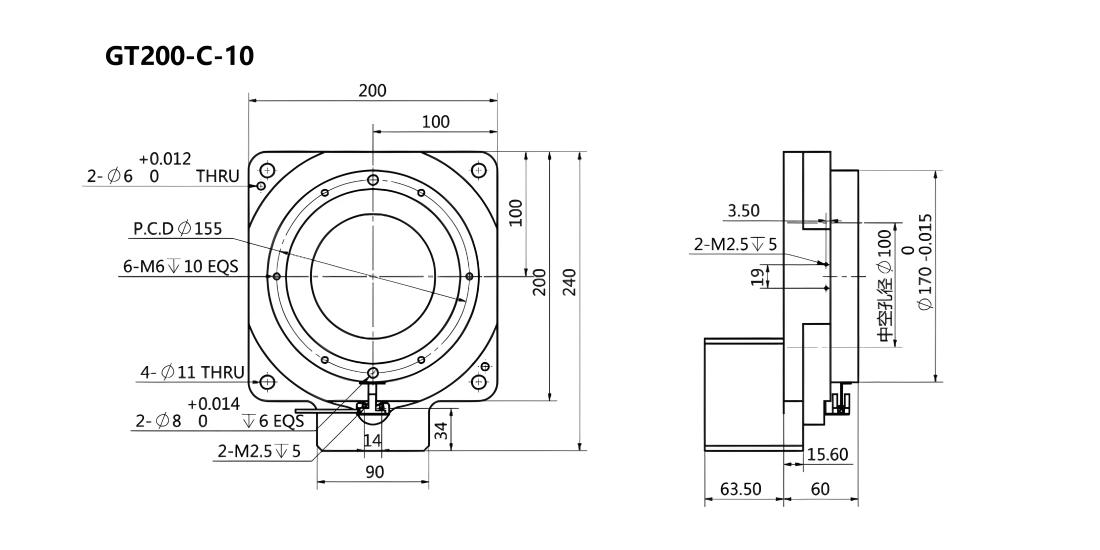

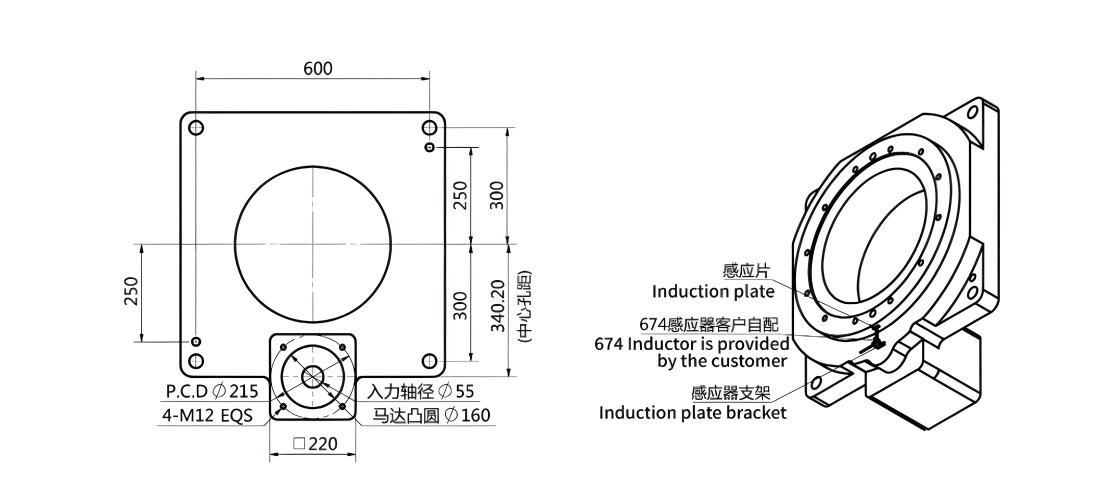

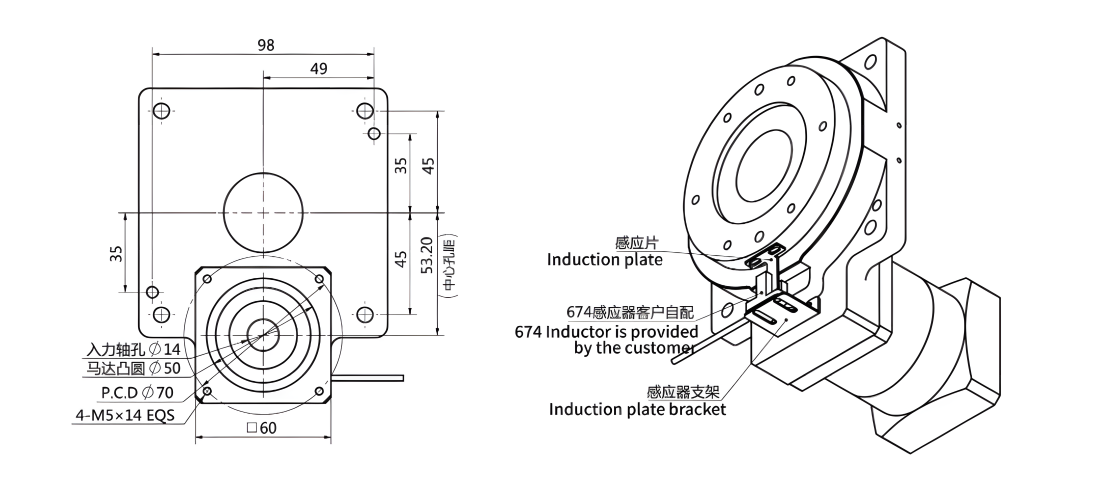

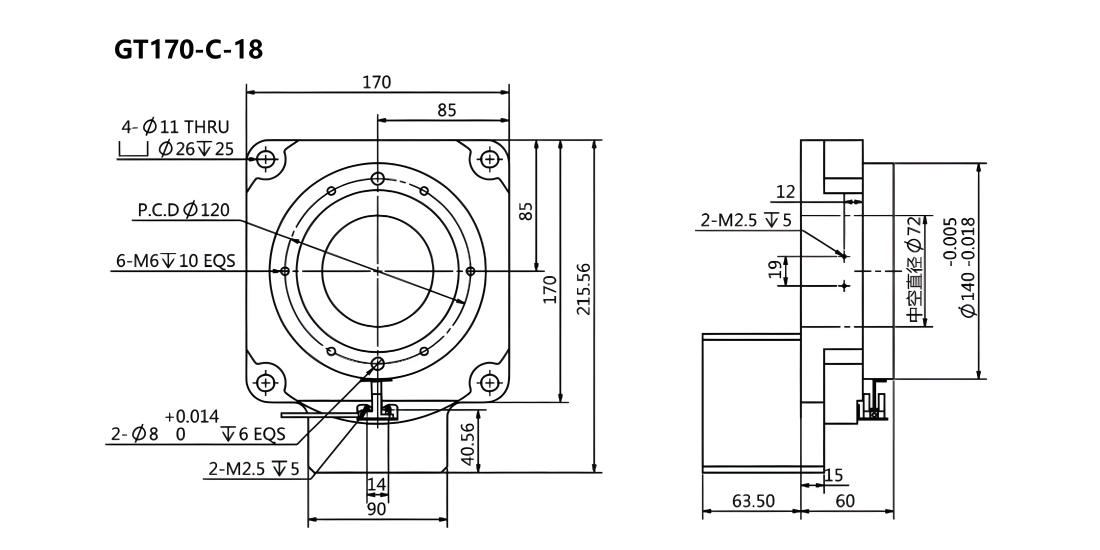

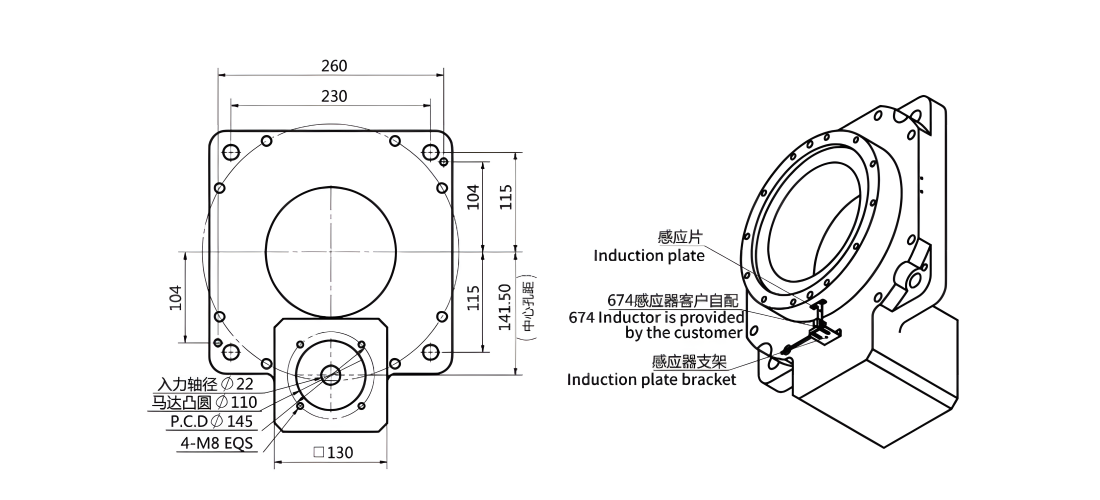

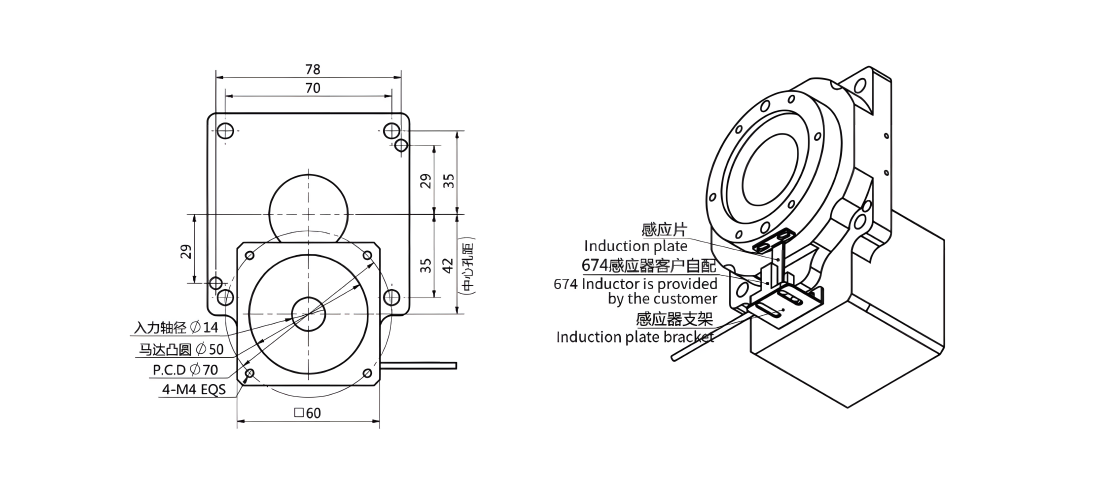

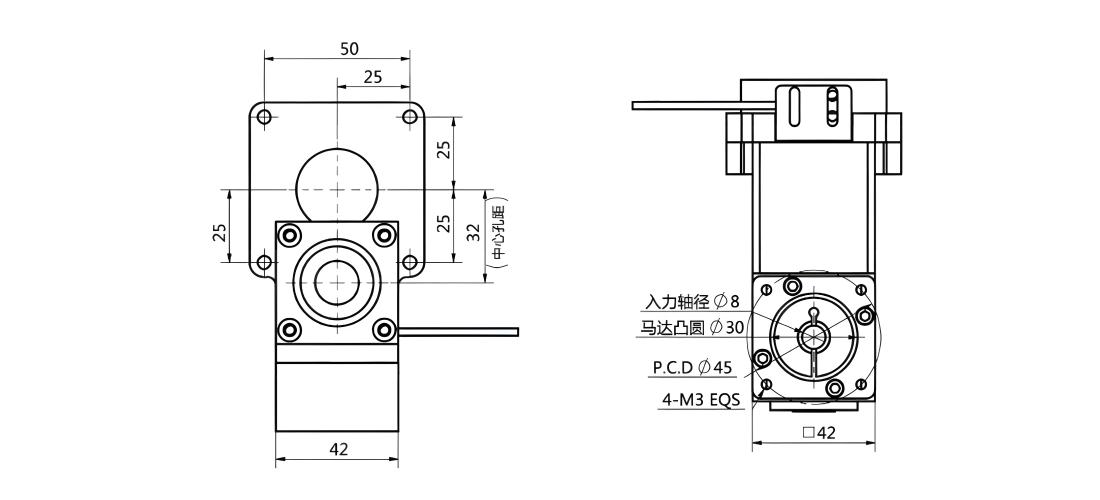

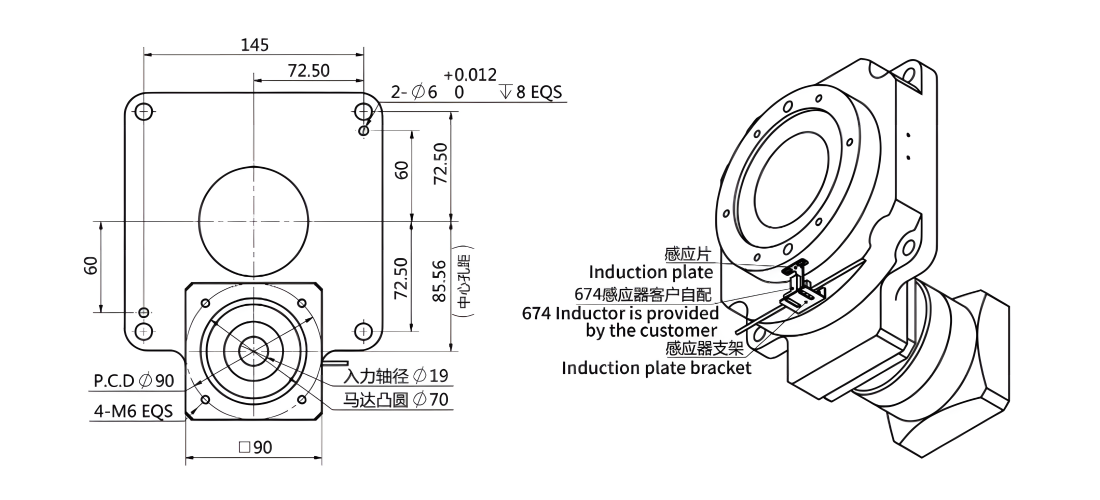

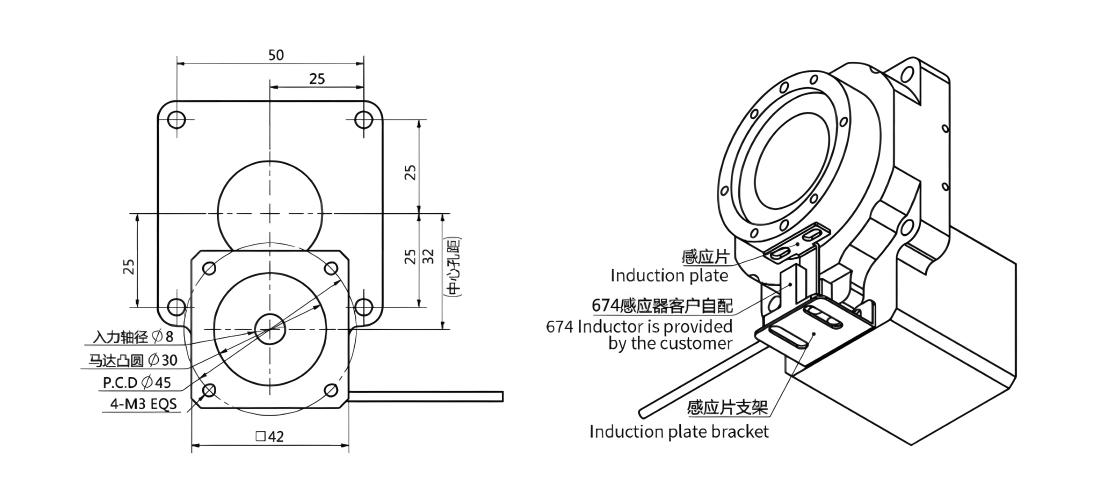

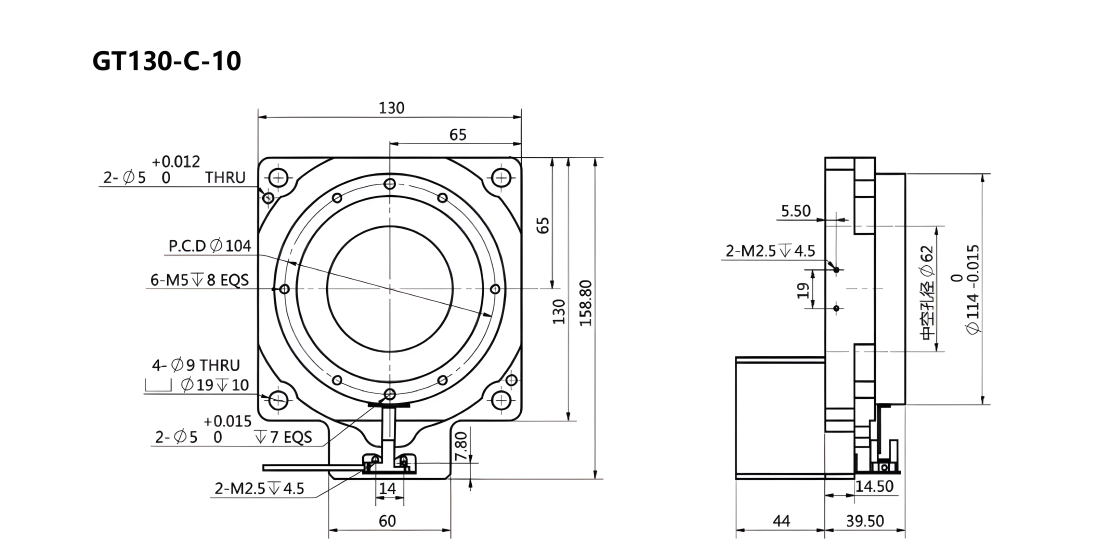

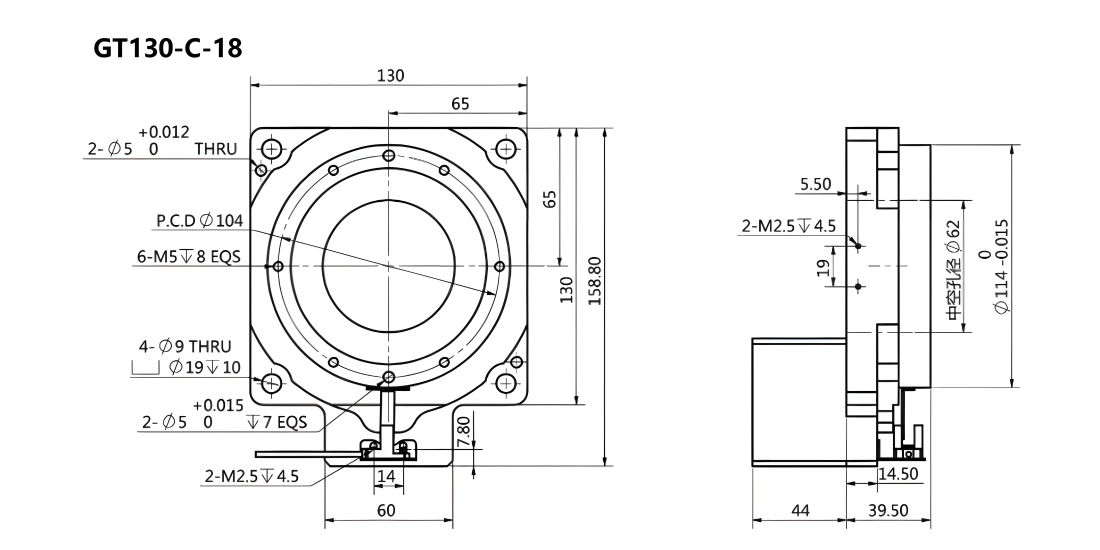

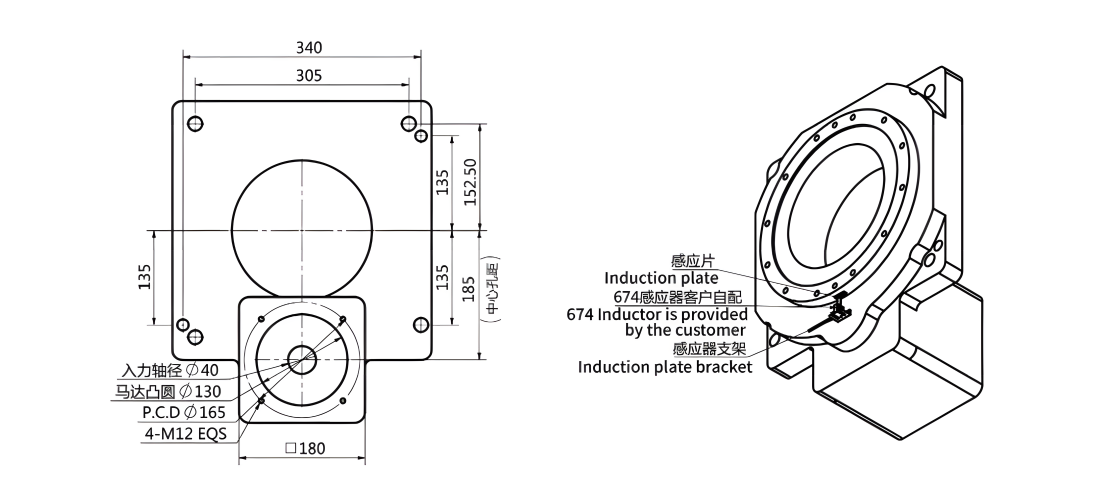

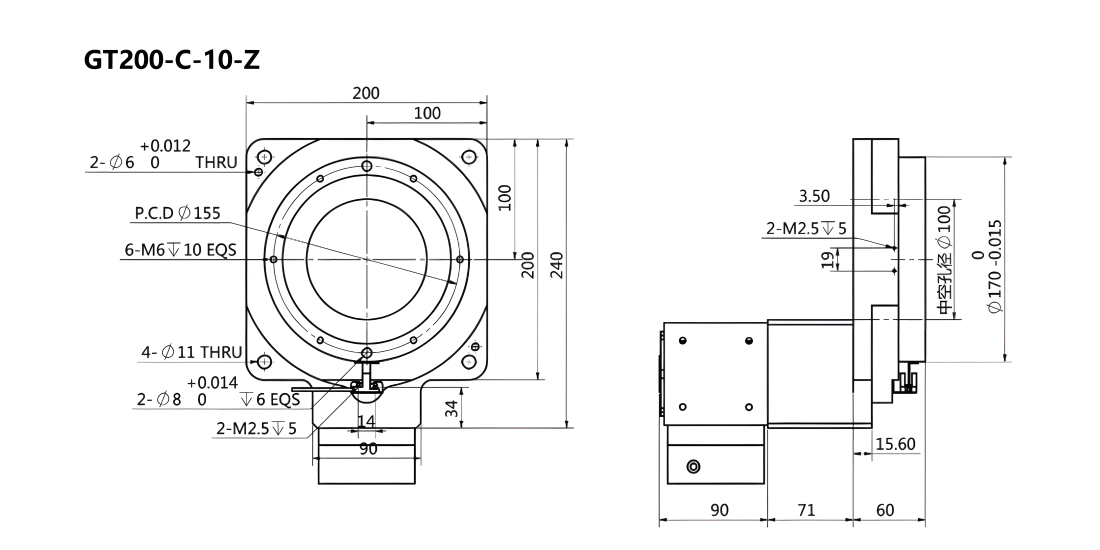

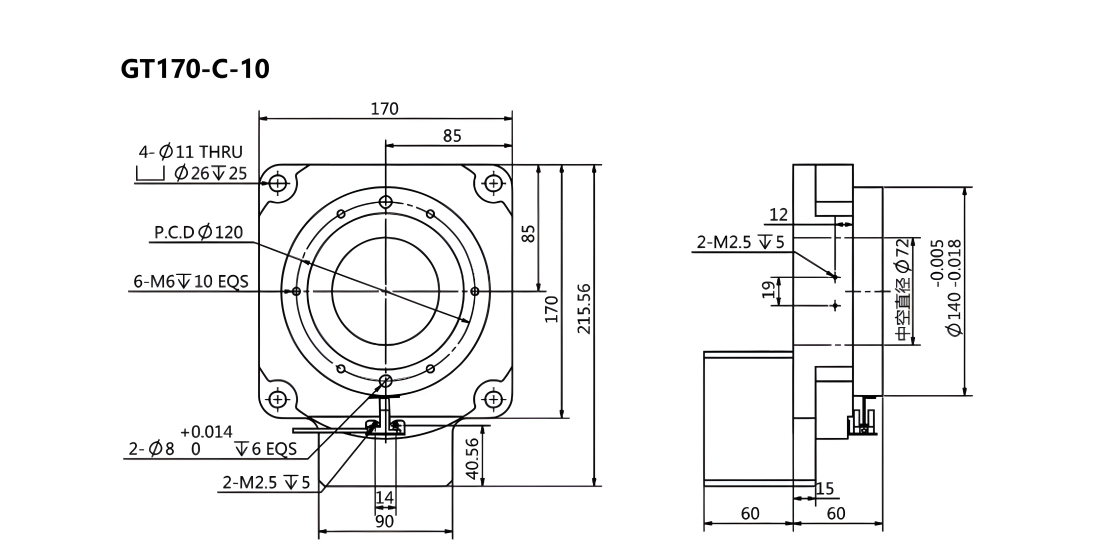

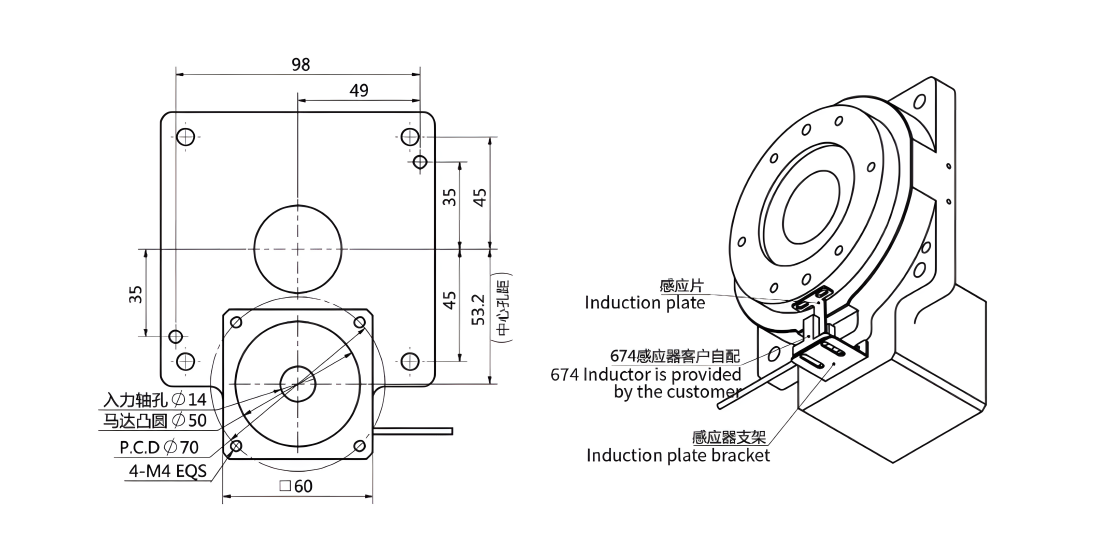

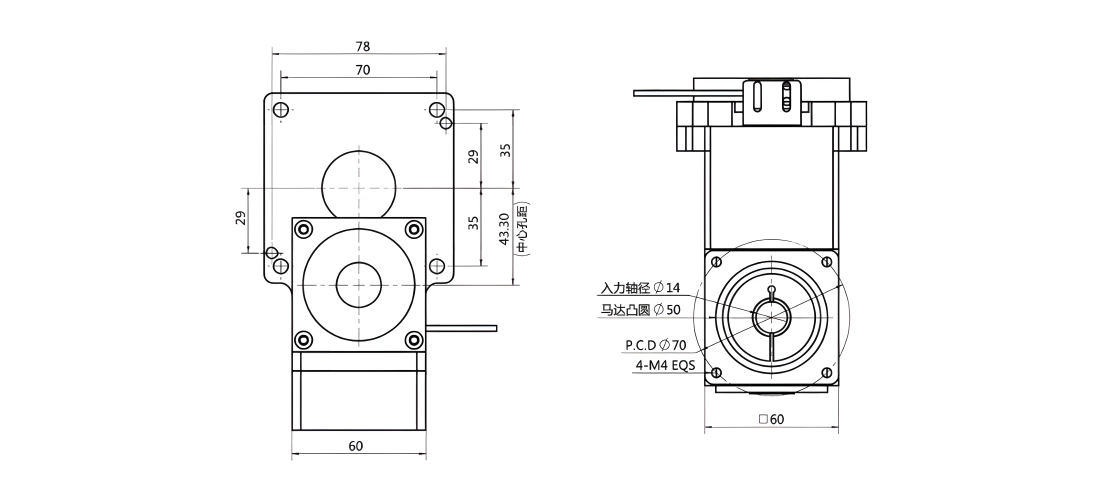

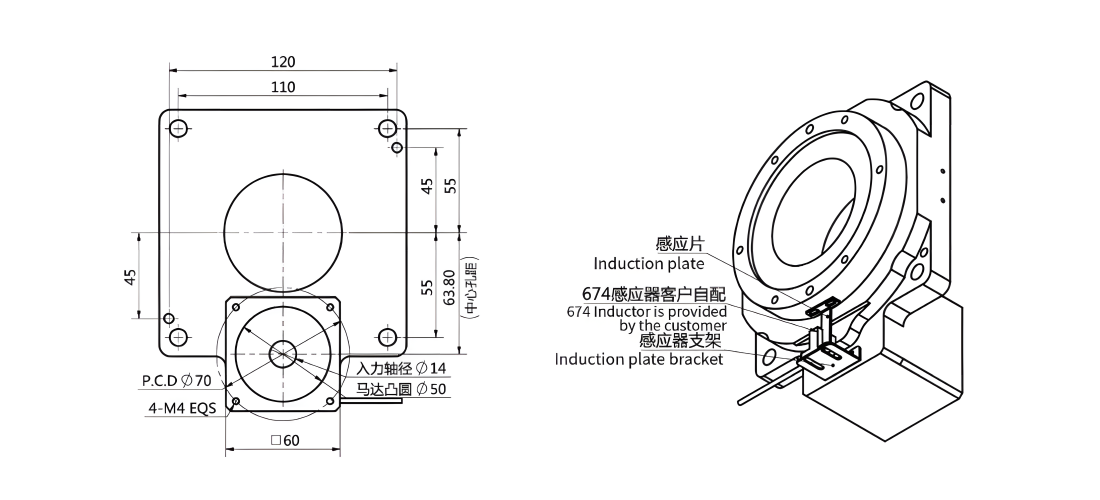

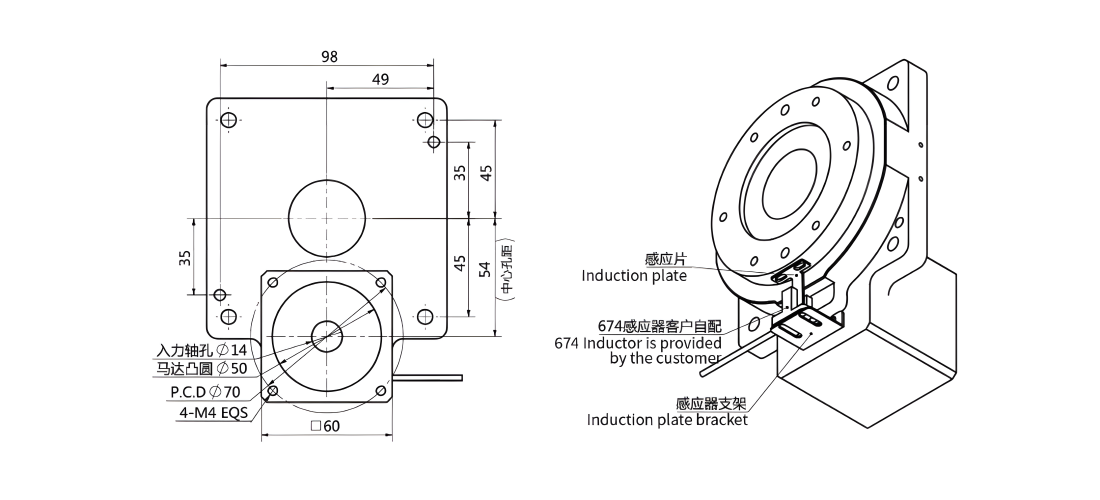

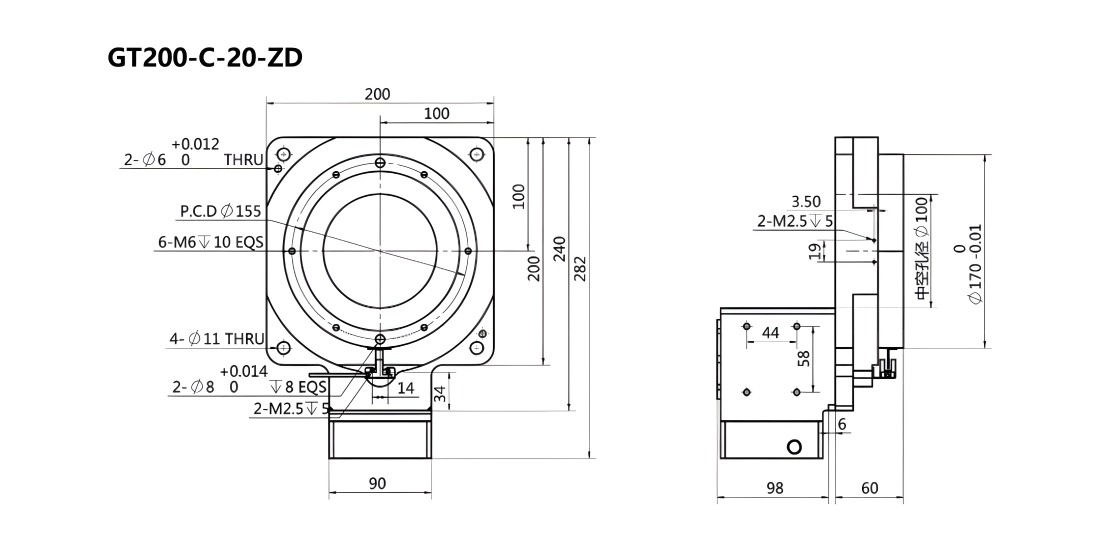

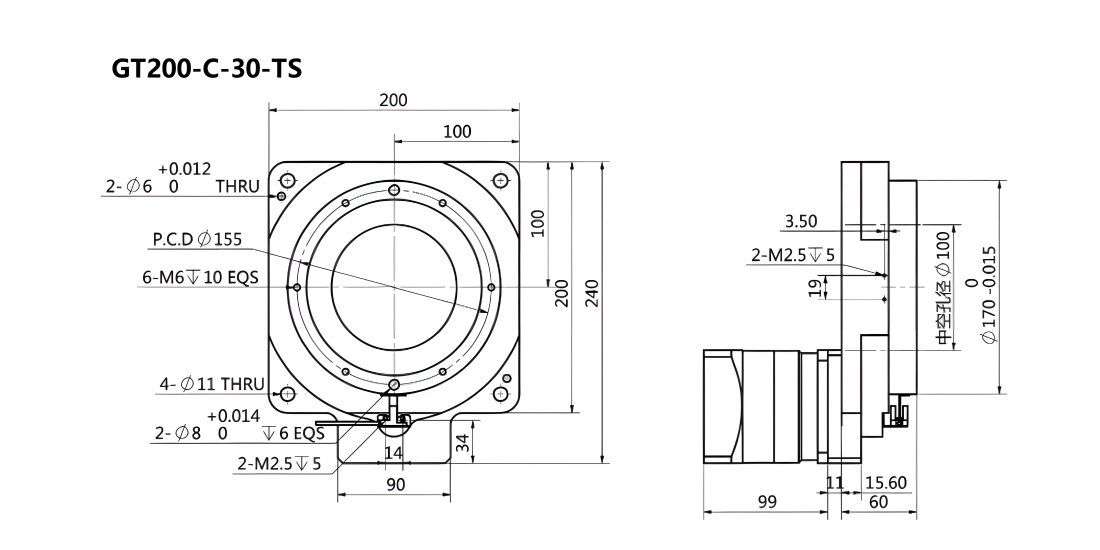

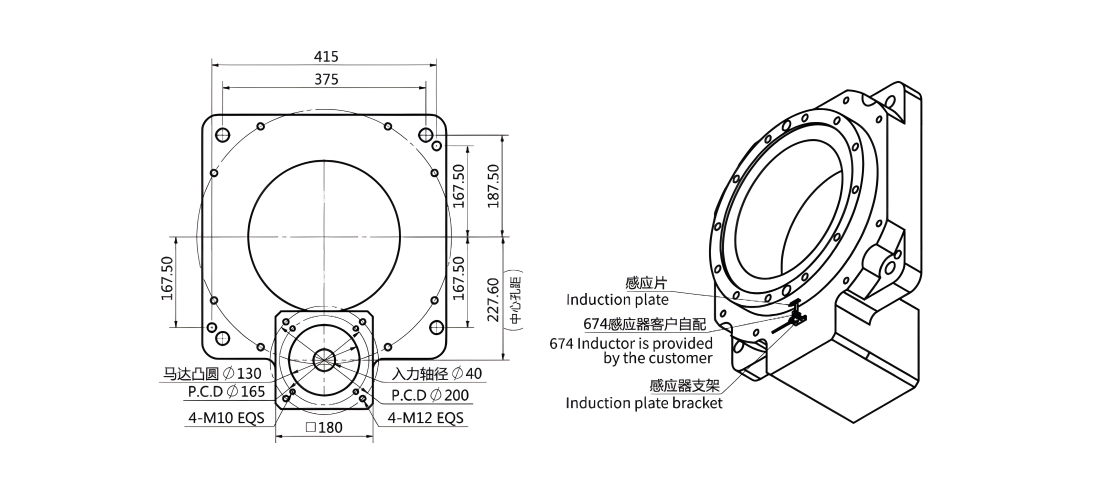

尺寸图

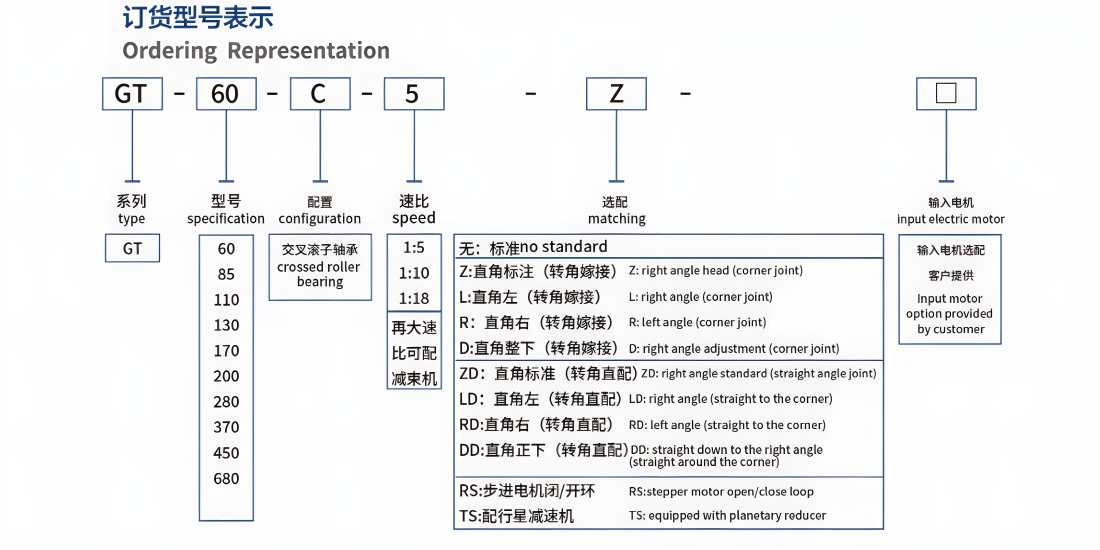

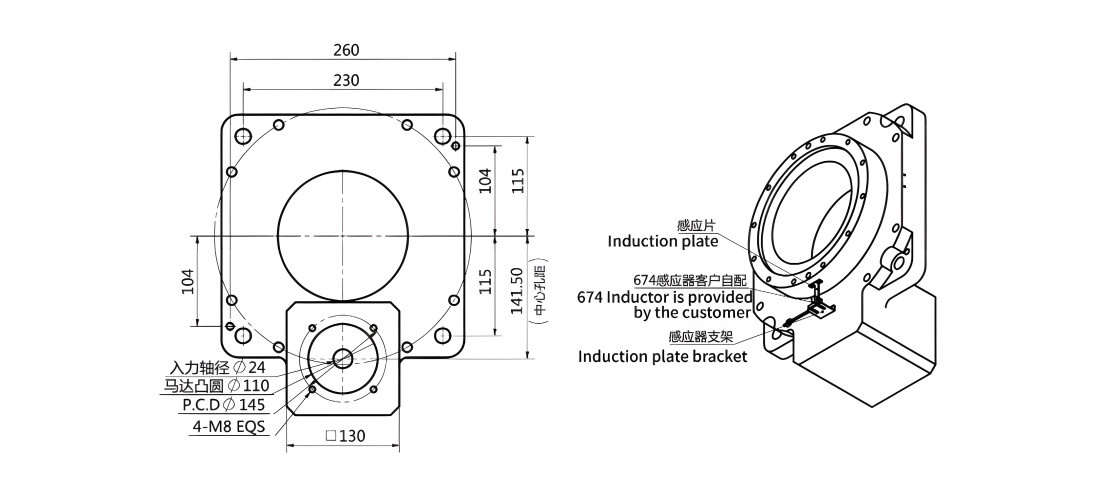

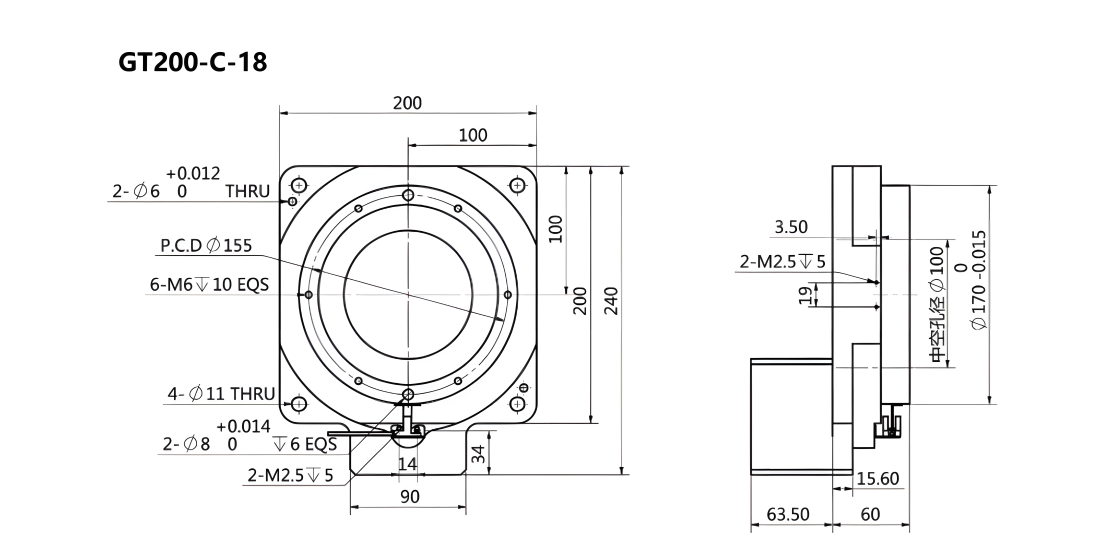

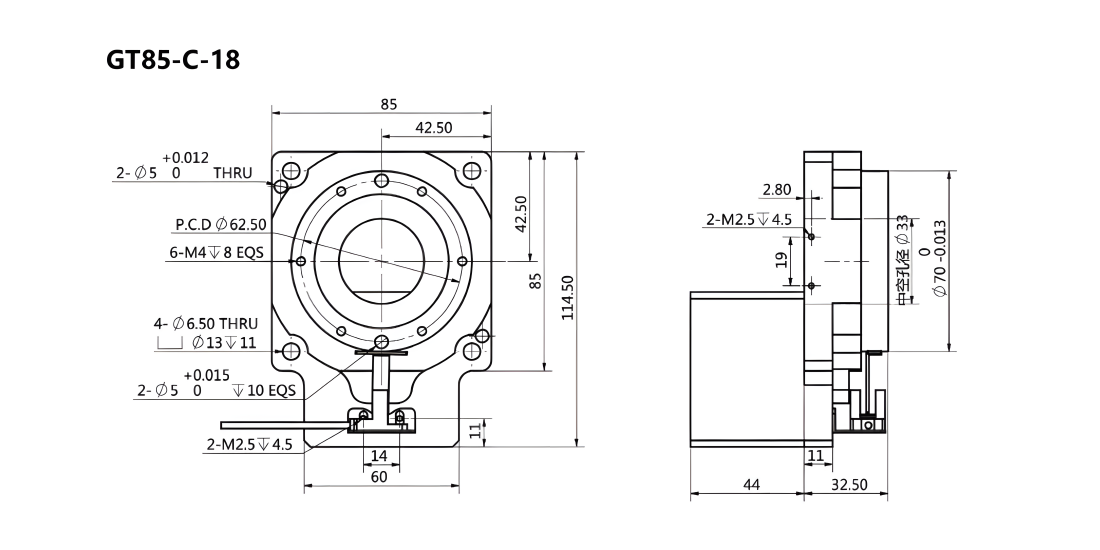

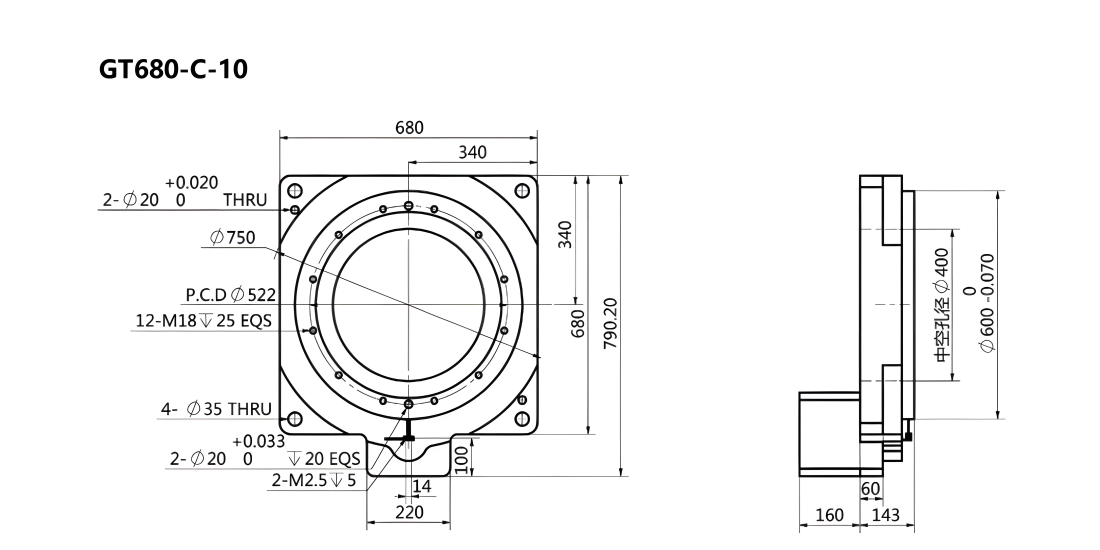

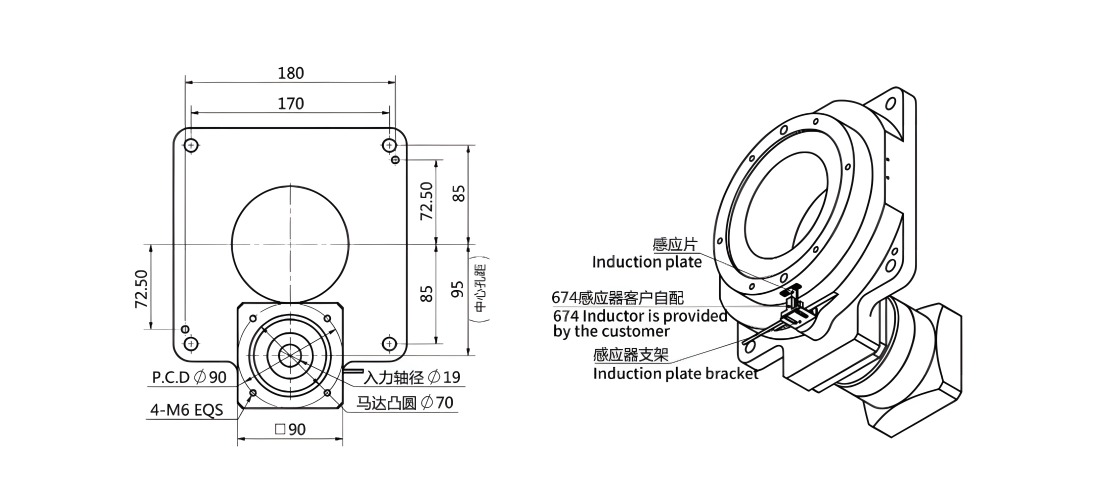

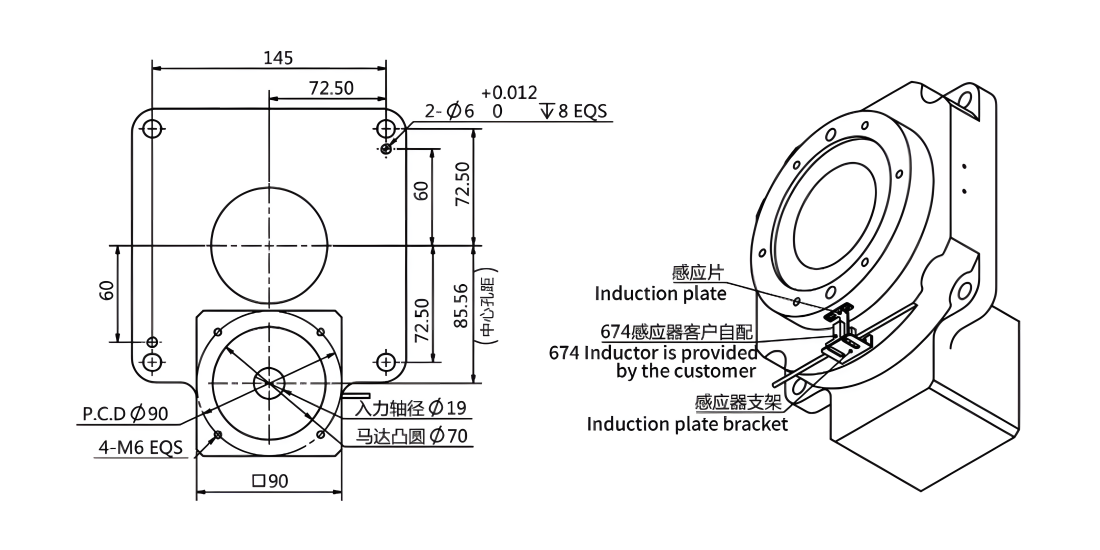

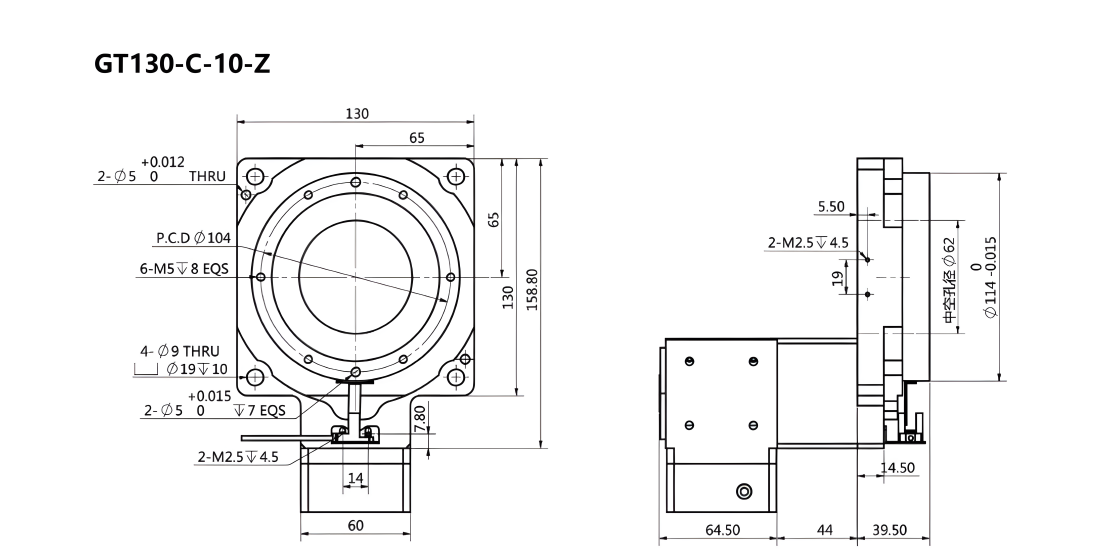

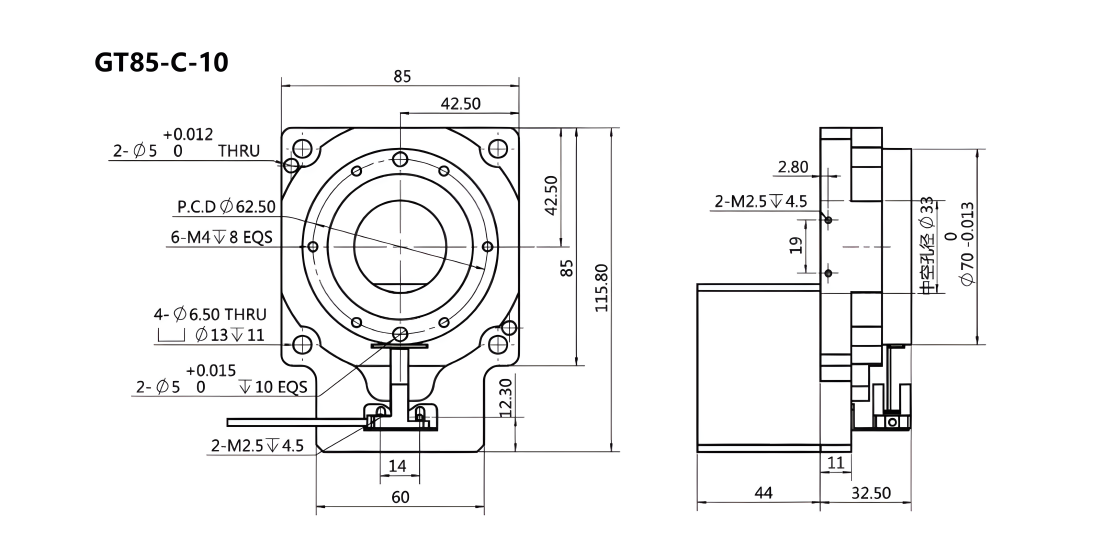

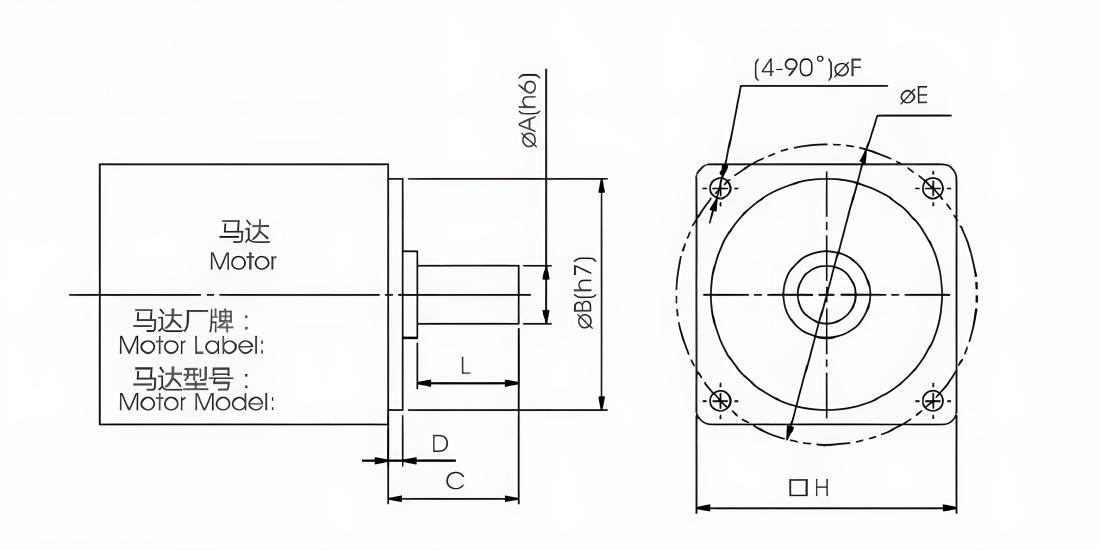

型号说明
马达轴外径 | 马达凸缘高度 | 螺丝孔中心距 | 螺丝孔直径 | 马达面尺寸 | 马达轴有效长 | 要求背隙 |
∅A(h6) | D | ∅E | ∅F | □H | L | P0/P1/P2 |
产品参数
产品型号 | 旋转平台轴承 | 减速比i | 容许输入转矩N.m | 容许盘面转速rpm | 重复定位精度arc-sec | 定位精度arc-sec | 适配电机 | 容许轴向压力N | 旋转平台平面度mm | 旋转平台同心度mm | 精度寿命 hr | 保护等级 | |
GT60 | GT60-C-5 | 交叉滚子轴承 | 1：5不含减速机 | ≤5 | 100 | ±15 | ±30 | 42进步 100W伺服 | 200 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT60-C-5-Z | 5/10/15/25 | ||||||||||||
GT60-C-10 | 1：10不含减速机 | ||||||||||||
GT85 | GT85-C-5 | 交叉滚子轴承 | 1：5不含减速机 | ≤45 | 100 | ±15 | ±30 | 57进步 60框伺服 | 400 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT85-C-5-Z | 5/10/15/25 | ≤35 | |||||||||||
GT85-C-10 | 1：10不含减速机 r | ≤35 | |||||||||||
GT85-C-10-Z | 10/20/30/50 | ≤35 | |||||||||||
GT85-C-10-ZD | 20/30/50 | ≤35 | |||||||||||
GT85-C-18 | 1：18不含减速机 | ≤35 | |||||||||||
GT110 | GT110-C-5 | 交叉滚子轴承 | 1：5不含减速机 | ≤47 | 100 | ±15 | ±30 | 57进步 60框伺服 | 800 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT110-C-10 | 1：10不含减速机 | ≤35 | |||||||||||
GT110-C-50-TS | 30\50\70\100 | ≦47 | |||||||||||
GT130 | GT130-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤55 | 100 | ±15 | ±30 | 57进步 60框伺服 | 1000 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT130-C-10-Z | 10/20/30/50 | ||||||||||||
GT130-C-18 | 1：18不含减速机 | ||||||||||||
GT130-C-20-ZD | 20/30/50 | ||||||||||||
GT130-C-30-TS | 30/50/70/100 | ||||||||||||
GT170 | GT170-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤72 | 100 | ±15 | ±30 | 86进步 80框伺服 | 1500 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT170-C-18 | 1：18不含减速机 | ≤50 | |||||||||||
GT170-C-30-TS | 30/50/70/100 | ≤72 | |||||||||||
GT200 | GT200-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤90 | 100 | ±15 | ±30 | 86进步 80框伺服 | 2000 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT200-C-10-Z | 10/20/30/50 | ≤60 | |||||||||||
GT200-C-18 | 1：18不含减速机 | ≤72 | |||||||||||
GT200-C-20-ZD | 20/30/50 | ≤60 | |||||||||||
GT200-C-30-TS | / | ≤90 | |||||||||||
GT280 | GT280-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤135 | 100 | ±15 | ±30 | 130框伺服 | 4000 | 0.01 | 0.01 | 20000（间歇运转） | IP40 |
GT280-C-18 | 1：18不含减速机 | ||||||||||||
GT370 | GT370-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤200 | 50 | ±20 | ±40 | 180框伺服 | 8000 | 0.02 | 0.02 | 20000（间歇运转） | IP40 |
GT450 | GT450C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤300 | 50 | ±20 | ±40 | 180框伺服 | 12000 | 0.03 | 0.03 | 20000（间歇运转） | IP40 |
GT680 | GT680-C-10 | 交叉滚子轴承 | 1：10不含减速机 | ≤400 | 30 | ±20 | ±40 | 行星+伺服 | 40000 | 0.03 | 0.03 | 20000（间歇运转） | IP40 |
温馨提示:盘面输出转速高于100rpm/min.请订货前提前说明 | |||||||||||||

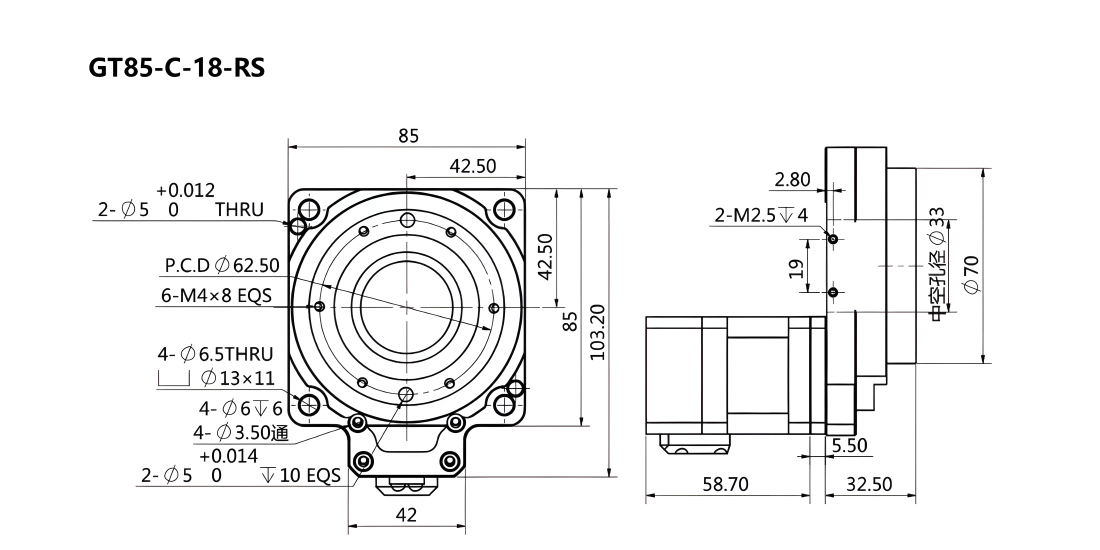

GT85-C-18-RS | |||||
减速比 i | 1:18 | 重复定位精度arc-sec | ±5 | 线圈感抗 | 6.0mh |
容许转矩 N.m | 9 | 容许惯性载重N | 130 | 保持转矩 | 6.5kg.cm |
允许转速r/min | 500 | 容许轴向负载N.m | 500 | 传动惯量 | 82g.cm |
传动惯量kg.m | 2500-10^(-6) | 旋转平台轴承 | 交叉滚子轴承 | 马达长度 | 81mm |
旋转平台平面度mm | ±0.005 | 保护等级IP P | 40 | 编码器解析度 | / |
旋转平台同心度mm | ±0.005 | 外观尺寸 | 42mm | 绝缘等级 | B |
旋转平台平面偏差mm | ±0.01 | 箱数 | 2PHASES | 步距角 | 1.8°/STEP |
适配电机 | 42步进(闭/开环) | 额定电流 | 1.5A/PHASE | 引线 | 1000线 |
定位精度arc-sec | ±0.5 | 线圈阻抗 | 4.3±10%OHM/PHASE | ||
GT130-C-18-RS | |||||
减速比 i | 1:18 | 重复定位精度arc-sec | ±5 | 电感 | 3.0±20%°/mH |
容许转矩 N.m | 78 | 容许惯性载重N | 130 | 静转矩 | 9.0KG.CM |
允许转速r/min | 500 | 容许轴向负载N.m | 2000 | 马达长度 | 101MM |
传动惯量kg.m | 2500*10^(-6) | 旋转平台轴承 | 交叉滚子轴承 | 绝缘耐压 | 500VAC/5mA/1min |
旋转平台平面度mm | ±0.005 | 保护等级IP | 40 | 绝缘等级 | B |
旋转平台同心度mm | ±0.005 | 外观尺寸 | 57mm | 步距角 | 1.8°±5/STEP |
旋转平台平面偏差mm | ±0.01 | 箱数 | 2PHASES | 引线 | RVV4×0.5mm² |
适配电机 | 57步进(闭/开环) | 额定电流 | 3.0A/PHASE | ||
定位精度arc-sec | ±0.5 | 电阻 | 1.1±5%°/Ω | ||
应用
中空旋转平台以高负载、高精度赋能行业智能化。工业装配中，助插件机器人插装微型继电器，校准新能源电机定子同轴度；机器人领域，支撑机械臂搬运汽车部件，助手术机器人完成精细操作；检测加工中，驱动晶圆台旋转定位缺陷，助激光设备分度雕刻首饰，空心轴优化产线布局效率。
产品保障
产品设计与研发：中控旋转平台在设计阶段，汇聚专业工程师团队，运用先进的计算机辅助设计（CAD）与模拟分析软件，对产品结构、动力传输、控制逻辑等核心部分进行精细化模拟和优化，确保从源头保障产品性能的可靠性与稳定性。所有设计方案需历经多轮内部评审与测试验证，通过后方可进入生产环节。
原材料采购：严格筛选原材料供应商，建立长期稳定且高标准的合作关系。针对每一批次的原材料，均进行严格的质量检测，涵盖金属材料的成分分析、机械性能测试，电子元件的电气参数检测、可靠性测试等。只有符合或超越行业标准的原材料，才会被允许投入生产，以此确保产品基础质量。
生产过程管控：生产车间遵循严格的质量管理体系运作，引入自动化生产设备与高精度检测仪器，实现生产流程的标准化、精细化。在生产的各个关键节点，设置质量检测点，对半成品进行实时抽检与全检，包括零部件加工精度检测、装配质量检测、电气性能初测等。对生产过程中出现的质量问题，立即启动追溯与整改机制，确保问题产品不流入下一环节。
成品检验：每一台中控旋转平台在出厂前，都要经过全面且严苛的成品检验流程。检验项目包括但不限于空载运行测试、满载运行测试、定位精度测试、重复定位精度测试、噪声与振动测试、电气安全性能测试等。只有各项指标完全符合产品质量标准的设备，才会被贴上合格标签，准予出厂。
