产品描述
YC2010-FM系列磁编码器是高性能,低成本，两通道增量式磁编码器,适用于任何恶劣环境,每个磁编码器包含一个磁栅和一个磁敏检测电路，输出两个通道正交相位角90°的方波。按照电机直径尺寸和主轴尺寸生产的，装有传感器的PCB板和电机尾部电极焊接固定，磁栅套在尾轴上。具有响应速度快,抗震性强,传输距离远,在恶劣环境下使用寿命长和可靠性高的特性。
产品参数
工作参数 | 适用电机尺寸范围(mm)±0.5 | ||||
型 号 | YC2010-FM P64 | YC2010-FM P100 | YC2010-FM P72 | 电机型号 | 无刷电机 |
工作电压(V) | 5～24 | 5 | 5 | 电机直径A | >ø52 |
工作温度(℃) | -20～+80 | -20～+80 | -20～+80 | 固定孔间距B | ø44 |
工作频率(KHz) | 100 | 100 | 100 | 固定孔直径 | ø3.2 |
分 辨 率 | 16PPR | 25PPR | 18PPR | 尾轴长度 | >8 |
备注 | 12PPR指AB双路输出，一圈每路各12个脉冲信号（TTL电平） | 尾轴轴径C | ø5 | ||

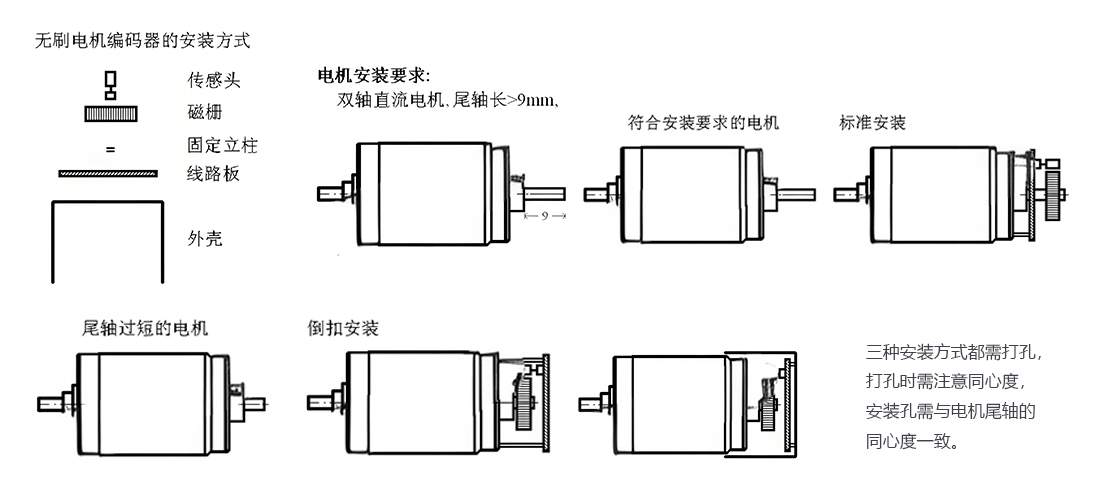

安装方式
| 接线顺序：(从左到右) | ||
1 | 红 | 传感器电源 | |
2 | 兰 | 传感器地线 | |
3 | 黄 | 信号A | |
4 | 白 | 信号B | |
注意事项： | |||
产品展示
强抗干扰性：适应复杂电磁环境，信号稳定可靠
高精度定位：采用霍尔磁敏技术，实现精准角度检测，分辨率高
宽电压工作：支持宽范围直流供电（如5-24V），兼容性强
长寿命设计：无刷结构无机械磨损，耐久性优异
紧凑轻量化：体积小，便于集成安装
多功能输出：提供模拟/数字信号可选，适配多种控制系统
环境适应强：耐温防尘，适用于工业自动化、机器人等场景
品控
应用案例
直流无刷霍尔磁敏编码器主要应用于工业自动化领域的电机及生产线控制、汽车电子的转向等系统、机器人的机械臂与移动控制、医疗设备的精准操作，以及消费电子的智能家居和无人机等方面。
服务
一、使用编码器注意事项
周围温度不得超过保管温度的地方；相对湿度不得超过保管湿度的地方；；不能处在温度变化急剧、结雾的地方；离腐蚀性气体、可燃气体较近的地方；远离灰尘、盐份、金属粉末较多的地方；远离使用水、油、药品的地方；过度的振动和冲击会传到本体的地方
二、安装编码器注意事项
电气部件不得承受过电压等现象，请进行设置环境的静电评估等；不要使电机动力线接近编码器；电机的FG线、及机械装置的FG要可靠接地；因屏蔽线未接编码器本体，请在用户端屏蔽线必须有效接大地
三、配线上的注意事项
在指定的电源电压下使用，请留意由于配线长导致的电源电压幅度下降；请不要将编码器线和其它动力线在同一管道内或是平行捆绑使用；编码器线的信号线及电源线请使用双绞线；请不要对编码器的线束施加过分的力，会有断线的危险
四、关于编码器保修
用户在购买本公司产品十二月内，按照使用说明书，警示标志等的注意事项，正确使用而发生故障时，可得到免费保修。
以下情况，即使在保修期内亦做收费处理：（运费自理）
1、使用者在运输、搬运时落地，安装不当时，所造成的故障、损伤；
2、因与其连接的机器引起本产品发生的故障；
3、因火灾、盐水、腐蚀气体、异常电压及地震、雷、风、水灾等其他自然灾害造成的故障、损伤；
4、未经本公司允许的修理、调整、改型(标贴不在或自行拆开外罩)。
5、未按照使用说明书所介绍的使用方法、注意事项使用时所发生的故障。
6、与客户签订有其它约定的除外。
