产品描述
大孔径中空编码器，高集成、易安装、适配多元场景
产品参数
型号 | 部件 | OD | 87%HD | ID | H |
MGT-ABS_3154F | PCB | 54 | 38 | 32 | 1 |
磁环 | 31 | - | 26 | 4.5 | |
MGT-ABS_5575F | PCB | 75 | 60.4 | 56 | 1 |
磁环 | 55 | - | 47 | 4 |
电气特性 |
| 引脚号 | 定义 | |
电源电压(Vcc) | 5V | Pin1 | 信号B | |
通信协议 | RS485 | Pin2 | 信号A | |
分辨率 | 14bit | Pin3 | GND | |
工作温度 | -20℃~85℃ | Pin4 | 5V |

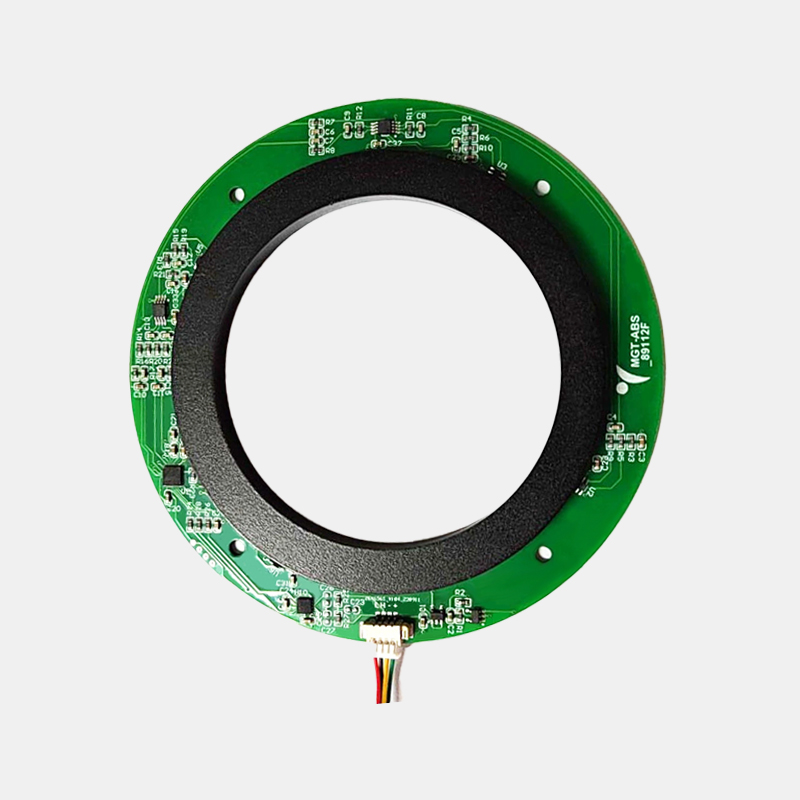

产品展示
大孔径中空结构：中心有较大的通孔，便于轴类零件穿过，可直接安装在旋转轴上，节省安装空间，使设备结构更紧凑，例如在一些需要将编码器安装在大型传动轴上的机械设备中，这种结构能很好地满足安装需求。
高精度测量：采用先进的光电或磁电检测技术，能精确测量旋转角度和位置，分辨率高，可实现对运动部件的精确控制和监测，常用于对精度要求极高的自动化生产线和精密加工设备。
高可靠性：通常具有良好的抗干扰能力和稳定性，能在恶劣的工业环境下长期稳定工作，如具有防尘、防水、抗振动和抗电磁干扰等性能，可适应高温、潮湿、多尘等不同的工作环境。
高转速适应能力：可以适应较高的旋转速度，能够实时准确地测量高速旋转部件的位置和角度，在一些高速旋转的设备如电机、离心机等中能发挥良好的测量作用。

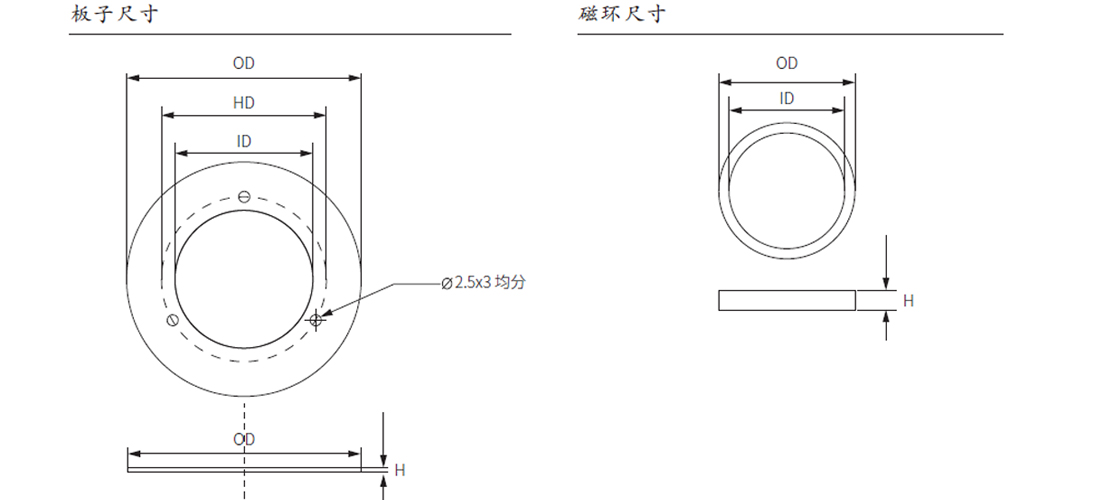

尺寸图
品控
应用案例
大孔径中空编码器广泛应用于自动化生产线、机器人、数控机床、航空航天、医疗器械、电梯、风力发电等领域，助力各行业实现精准控制与高效运行。
合作伙伴
服务
一、使用编码器注意事项
周围温度不得超过保管温度的地方；相对湿度不得超过保管湿度的地方；；不能处在温度变化急剧、结雾的地方；离腐蚀性气体、可燃气体较近的地方；远离灰尘、盐份、金属粉末较多的地方；远离使用水、油、药品的地方；过度的振动和冲击会传到本体的地方
二、安装编码器注意事项
电气部件不得承受过电压等现象，请进行设置环境的静电评估等；不要使电机动力线接近编码器；电机的FG线、及机械装置的FG要可靠接地；因屏蔽线未接编码器本体，请在用户端屏蔽线必须有效接大地
三、配线上的注意事项
在指定的电源电压下使用，请留意由于配线长导致的电源电压幅度下降；请不要将编码器线和其它动力线在同一管道内或是平行捆绑使用；编码器线的信号线及电源线请使用双绞线；请不要对编码器的线束施加过分的力，会有断线的危险
四、关于编码器保修
用户在购买本公司产品十二月内，按照使用说明书，警示标志等的注意事项，正确使用而发生故障时，可得到免费保修。
以下情况，即使在保修期内亦做收费处理：（运费自理）
1、使用者在运输、搬运时落地，安装不当时，所造成的故障、损伤；
2、因与其连接的机器引起本产品发生的故障；
3、因火灾、盐水、腐蚀气体、异常电压及地震、雷、风、水灾等其他自然灾害造成的故障、损伤；
4、未经本公司允许的修理、调整、改型(标贴不在或自行拆开外罩)。
5、未按照使用说明书所介绍的使用方法、注意事项使用时所发生的故障。
6、与客户签订有其它约定的除外。
