产品描述
外转子直流无刷电机，创新设计，优势显著。采用电子换向技术，无机械换向器，消除了机械磨损与火花，极大减少维护，降低故障率。运转时，因无机械换向器干扰，运行更为平稳，噪音极低。且转子由永磁体与轴承构成，无电阻、电刷等耗能部件，电能转化效率高，节能效果突出。此外，无刷设计使其寿命远超传统电机。在工业自动化、智能家居、医疗设备等领域，它都能凭借出色性能，稳定可靠地运行，提供强劲动力。
产品参数
BL2413O | ||||||||
输出：约 5W-30W | 外转子 | 重量：约35g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | PIN | FUNCTION | ||||||
01 | ST/SP | |||||||
02 | FG | |||||||
03 | PWM (TYP 20KHz) | |||||||
04 | GND"-" | |||||||
05 | VCC"+" | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
工作范围 | 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

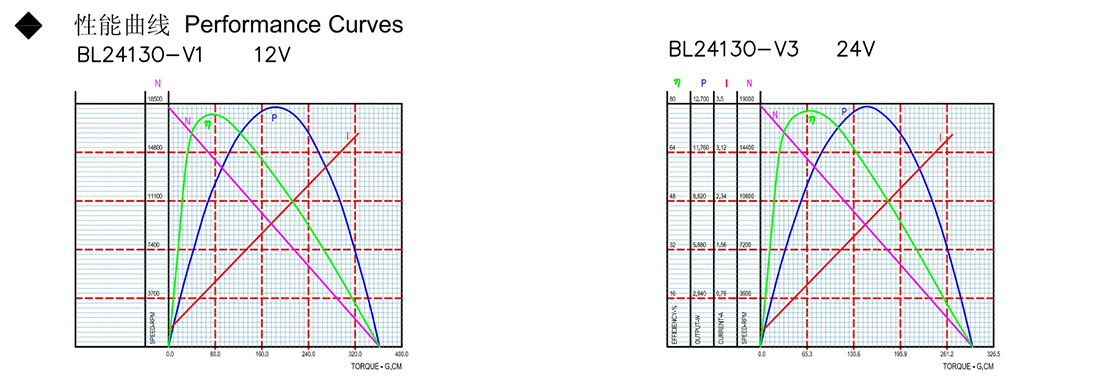

BL2413O-V1 | 8V-16V | 12V | 18220 | 0.23 | 15111 | 1.32 | 75.9 | 12.75 | 350.5 | 3.5 |
BL2413O-V2 | 8V-26V | 14.4V | 20457 | 0.41 | 15497 | 1.41 | 87.6 | 13.95 | 361.2 | 3.5 |
BL2413O-V3 | 8V-26V | 24V | 18747 | 0.26 | 14350 | 0.768 | 81.2 | 11.8 | 326.5 | 3.3 |
BL2717O | ||||||||
输出：约 5W-35W | 外转子 | 重量：约50g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | NO. | PIN ARRANGEMENT | ||||||
1 | PWM | |||||||
2 | FG | |||||||
3 | VCC | |||||||
4 | GND | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

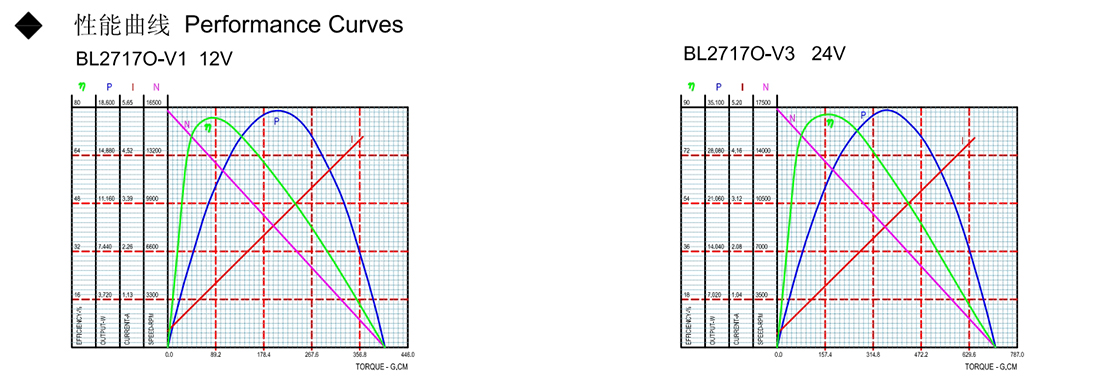

BL2717O-V1 | 8V-16V | 12V | 16249 | 0.31 | 13332 | 1.26 | 84.7 | 11.5 | 445.7 | 5.6 |
BL2717O-V2 | 8V-26V | 18V | 17265 | 0.22 | 14330 | 1.13 | 113.8 | 16.7 | 668.5 | 5.6 |
BL2717O-V3 | 8V-26V | 24V | 17389 | 0.16 | 14780 | 1.18 | 118.0 | 17.8 | 786.6 | 5.2 |
BL2719O | ||||||||
输出：约 10W-180W | 外转子 | 重量：约55g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | PIN | FUNCTION | ||||||
01 | ST/SP | |||||||
02 | FG | |||||||
03 | PWM (TYP 20KHz) | |||||||
04 | GND"-" | |||||||
05 | VCC"+" | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

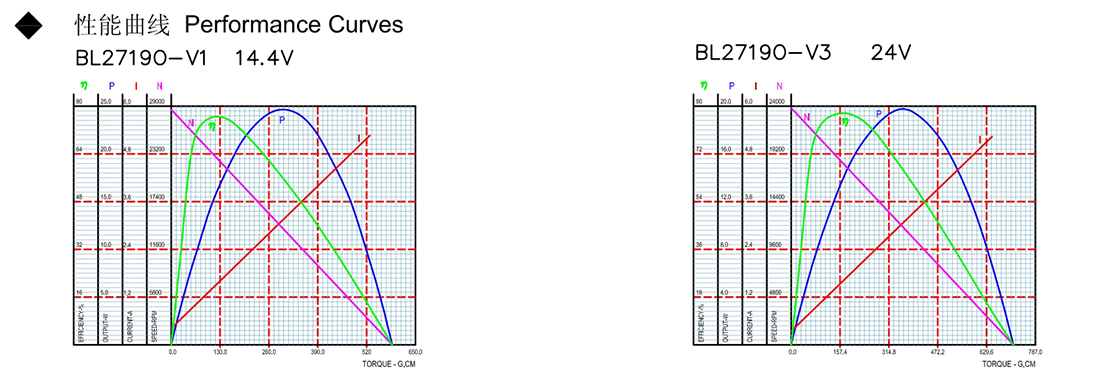

BL2719O-V1 | 8V-18V | 14.4V | 28280 | 0.39 | 23550 | 2.19 | 99.0 | 24.2 | 596.7 | 5.6 |
BL2719O-V3 | 8V-26V | 18V | 27440 | 0.31 | 23420 | 1.805 | 108.1 | 26.1 | 739.5 | 52 |
BL2719O-V3 | 8V-26V | 24V | 23395 | 0.18 | 19023 | 0.91 | 91.8 | 17.9 | 490.6 | 5.0 |
BL2725O | ||||||||
输出：约 10W-100W | 外转子 | 重量：约55g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | PIN | FUNCTION | ||||||
01 | GND“-” | |||||||
02 | VCC“+” | |||||||
03 | FG | |||||||
04 | PWM (TYP 20KHz) | |||||||
05 | CCW/CW | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
工作范围 | 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | gcm | A | |||

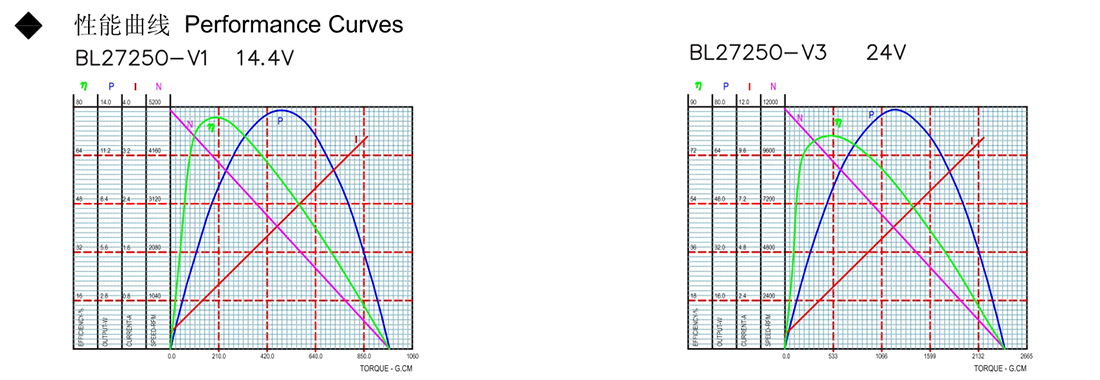

BL2725O-V1 | 8V-18V | 14.4V | 5000 | 0.26 | 4100 | 0.8 | 200.0 | 12.0 | 1000.0 | 3.1 |
BL2725O-V2 | 8V-26V | 18V | 9000 | 0.37 | 8050 | 1.5 | 280.0 | 27.0 | 1800.0 | 7.2 |
BL27250-V3 | 8V-26V | 24V | 12000 | 0.37 | 10500 | 1.6 | 300.0 | 38.0 | 2400.0 | 9.0 |
BL2825O(烧结强磁/Sintered NdFeB) | ||||||||
输出：约 10W-40W | 外转子 | 重量：约72g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | NO. | PIN ARRANGEMENT | ||||||
01 | W | |||||||
02 | V | |||||||
03 | U | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
工作范围 | 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

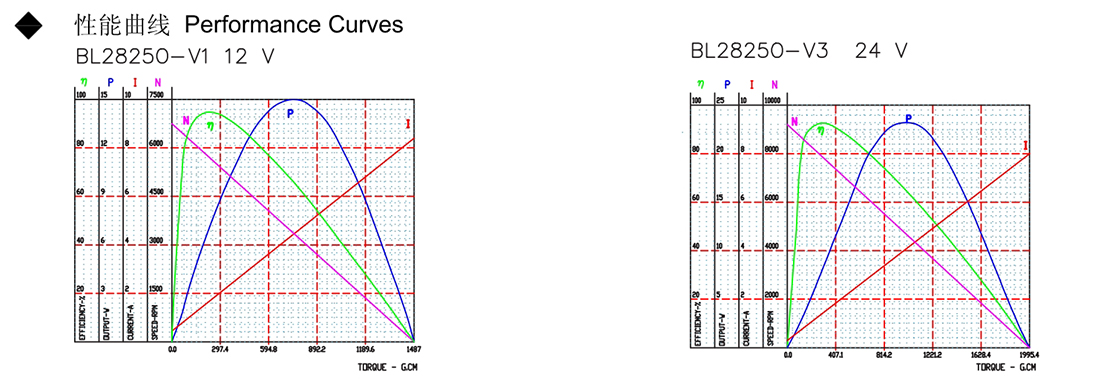

BL28250-V1 | 8V-16V | 12V | 6800 | 0.4 | 5600 | 1.8 | 250 | 17 | 1500 | 8.5 |
BL28250-V2 | 8V-16V | 16.8V | 9000 | 0.35 | 7500 | 1.7 | 280 | 22 | 1700 | 8.3 |
BL28250-V3 | 8V-26.4V | 24V | 9000 | 0.26 | 7600 | 1.4 | 320 | 25 | 2000 | 7.4 |
BL2827O | ||||||||
输出：约 5W-20W | 外转子 | 重量：约75g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | NO. | PIN ARRANGEMENT | ||||||
01 | W | |||||||
02 | V | |||||||
03 | U | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
工作范围 | 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

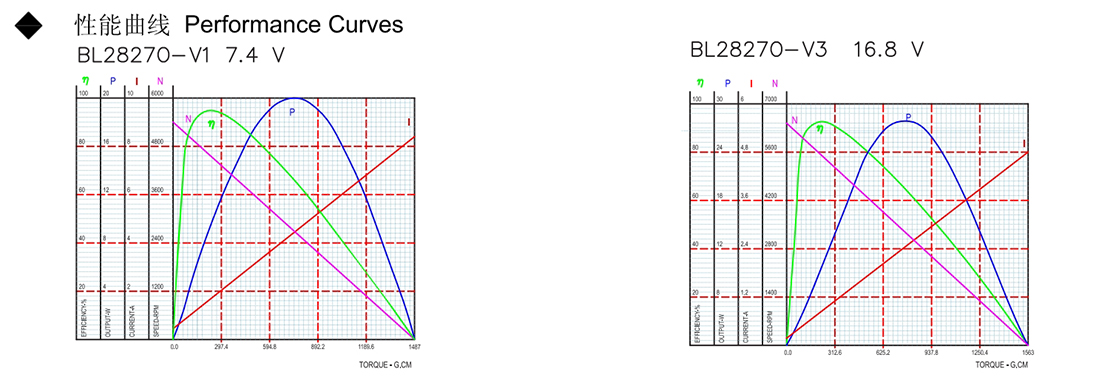

BL2827O-V1 | 5V-12V | 7.4V | 5220 | 0.27 | 4400 | 1.5 | 227 | 10 | 1487 | 8.3 |
BL2827O-V2 | 8V-16V | 12.0V | 5800 | 0.18 | 4900 | 1.0 | 228 | 11 | 1492 | 5.7 |
BL2827O-V3 | 8V-26.4V | 16.8V | 6500 | 0.15 | 5500 | 0.8 | 258 | 14 | 1563 | 4.8 |
BL2830O | ||||||||
输出：约 5W-25W | 外转子 | 重量：约90g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | NO. | PIN ARRANGEMENT | ||||||
01 | W | |||||||
02 | V | |||||||
03 | U | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

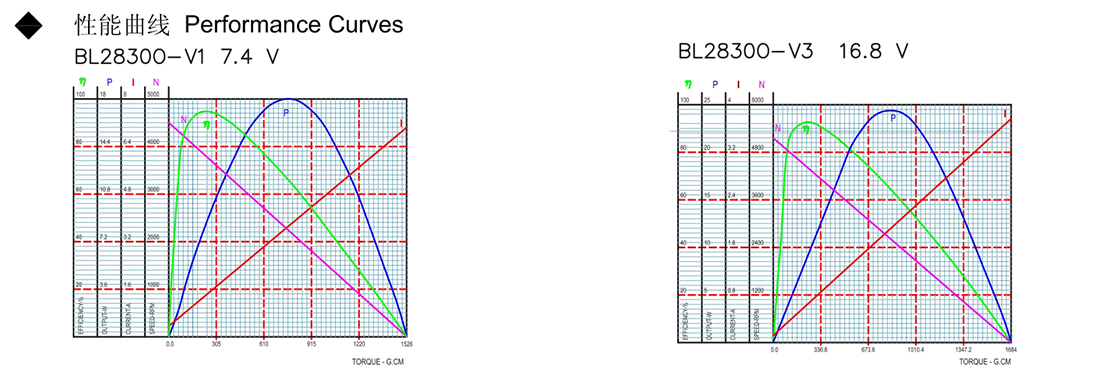

BL2830O-V1 | 5V-12V | 7.4V | 4400 | 0.27 | 3700 | 1.4 | 240 | 9 | 1526 | 7.2 |
BL2830O-V2 | 8V-16V | 12.0V | 4400 | 0.17 | 3700 | 0.8 | 260 | 10 | 1650 | 4.7 |
BL2830O-V3 | 8V-26.4V | 16.8V | 4800 | 0.13 | 4000 | 0.68 | 280 | 11 | 1700 | 4.2 |
BL2913O | ||||||||
输出：约 1W-20W | 外转子 | 重量：约30g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
吸尘器(Vancuum Cleaner) | PIN | FUNCTION | ||||||
01 | GND"-" | |||||||
02 | VCC"+" | |||||||
03 | FG | |||||||
04 | PWM | |||||||
05 | FR | |||||||
06 | BRK | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

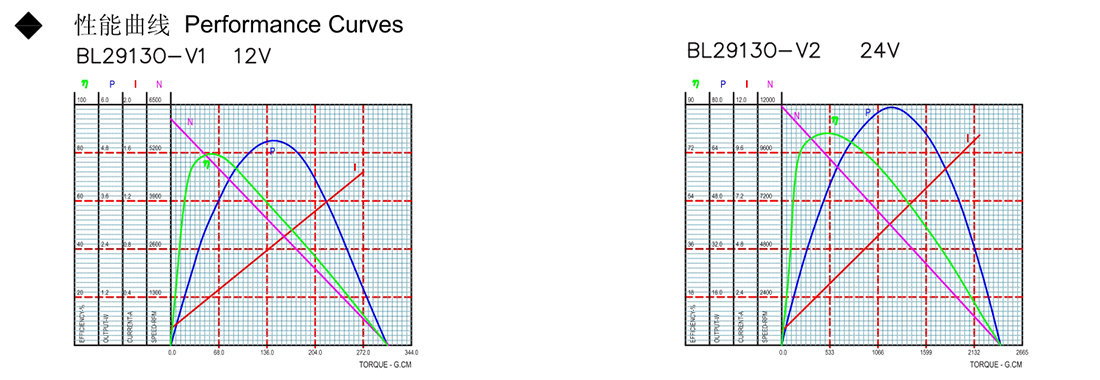

BL2913O-V1 | 8V-18V | 12V | 6200 | 0.08 | 5000 | 0.33 | 60.0 | 4.0 | 320.0 | 1.3 |
BL2913O-V2 | 8V-26V | 24V | 10000 | 0.06 | 8500 | 0.31 | 75.0 | 7.5 | 470.0 | 1.7 |
BL2915O | ||||||||
输出：约 5W-35W | 外转子 | 重量：约50g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | PIN | FUNCTION | ||||||
01 | W | |||||||
02 | V | |||||||
03 | U | |||||||
04 | COM | |||||||
05 | GND | |||||||
06 | TEM | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
工作范围 | 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

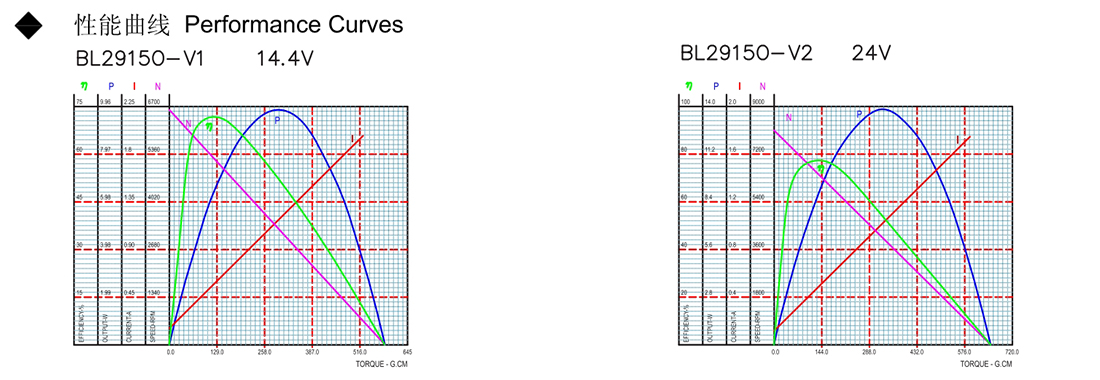

BL29150-V1 | 8V-20V | 14.4V | 6550 | 0.23 | 4937 | 0.70 | 143.3 | 7.2 | 581.0 | 2.1 |
BL2915O-V2 | 8V-26V | 24V | 8000 | 0.16 | 6100 | 0.50 | 150.0 | 12.0 | 650.0 | 1.8 |
BL3025O | ||||||||
输出：约 5W-30W | 外转子 | 重量：约80g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | NO. | PIN ARRANGEMENT | ||||||
1 | VCC | |||||||
2 | FG | |||||||
3 | CW/CCW | |||||||
4 | GND | |||||||
5 | PWM | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||
BL3025O-V1 | 3.7V-6V | 3.7V | 3800 | 0.60 | 3000 | 2.2 | 193 | 6.0 | 950 | 8.7 |

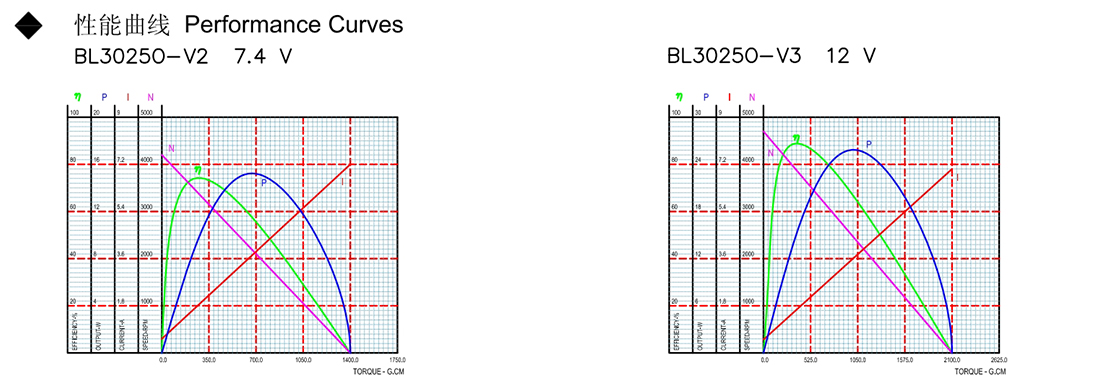

BL3025O-V2 | 5V-12V | 7.4V | 4200 | 0.35 | 3400 | 1.6 | 258 | 9.0 | 1428 | 7.2 |
BL3025O-V3 | 8V-15V | 12V | 4700 | 0.25 | 4000 | 1.3 | 342 | 14.0 | 2142 | 7.0 |
BL3525O(烧结强磁/Sintered NdFeB) | ||||||||
输出：约 5W-30W | 外转子 | 重量：约90g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | NO. | PIN ARRANGEMENT | ||||||
1 | VCC | |||||||
2 | FG | |||||||
3 | CW/CCW | |||||||
4 | GND | |||||||
5 | PWM | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||

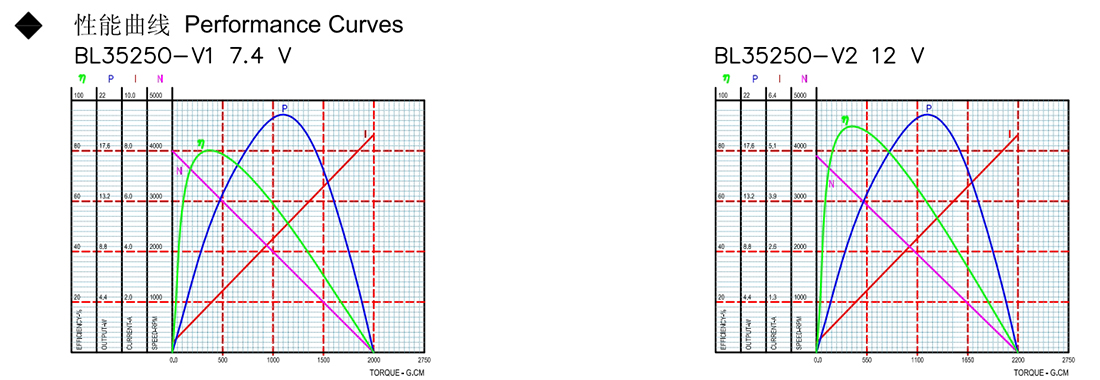

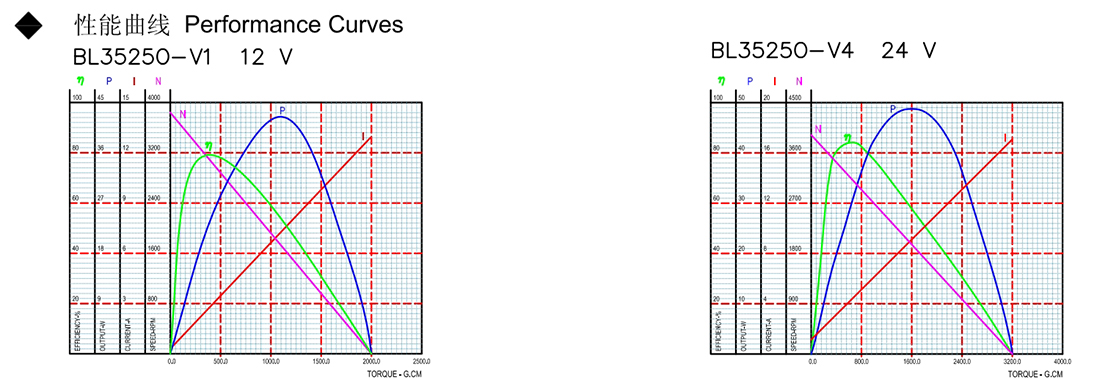

BL3525O-V1 | 5V-12V | 7.4V | 3820 | 0.28 | 3210 | 1.5 | 285 | 17 | 1825 | 8.3 |
BL3525O-V2 | 8V-15V | 12V | 3800 | 0.20 | 3222 | 1.1 | 325 | 22 | 2220 | 6.0 |
BL3525O-V3 | 8V-26V | 16.8V | 3850 | 0.28 | 3289 | 0.98 | 380 | 29 | 2780 | 10.2 |
BL3525O-V4 | 8V-26V | 24V | 3860 | 0.21 | 3300 | 0.9 | 430 | 36 | 3200 | 7.9 |
BL3525O | ||||||||
输出：约 5W-30W | 外转子 | 重量：约110g | ||||||
| ●典型应用 Typical Application | ●电机端口 Motor Terminations | ||||||
个人护理(Personal Care) | NO. | PIN ARRANGEMENT | ||||||
1 | VCC | |||||||
2 | FG | |||||||
3 | CW/CCW | |||||||
4 | GND | |||||||
5 | PWM | |||||||
◆ 主要特性参数 Major Characteristic Parameters | ||||||||||
型号 | 电压 | 无负载 | 在最大效率点 | 堵转 | ||||||
| 额定 | 速度 | 电流 | 速度 | 电流 | 转矩 | 输出 | 转矩 | 电流 | |
r/min | A | r/min | A | g.cm | W | g.cm | A | |||
BL3525O-V1 | 5V-12V | 7.4V | 3900 | 0.52 | 3169 | 2.08 | 367 | 20 | 1930 | 8.7 |
BL3525O-V2 | 8V-16V | 12V | 3820 | 0.28 | 3222 | 1.19 | 408 | 25 | 2220 | 5.2 |
BL3525O-V3 | 8V-26V | 16.8V | 3830 | 0.33 | 3290 | 2.1 | 430 | 31 | 2500 | 8.9 |
BL3525O-V4 | 8V-26V | 24V | 3860 | 0.39 | 3310 | 0.9 | 490 | 39 | 2865 | 4.8 |
应用
外转子直流无刷电机应用广泛，在智能家居领域，用于空调室内外机、风扇等，具有节能、低噪、调速精准的特点，提升使用舒适度。在工业领域，可用于各类风机、泵类设备，能高效稳定运行，降低能耗与维护成本。在新能源汽车领域，适用于冷却系统风扇、电动助力转向系统等，满足车辆对可靠性和高效性的要求。在航空航天领域，因其重量轻、效率高、可靠性强，被应用于小型飞行器的动力系统等。在医疗设备领域，如呼吸机、离心机等，能提供精准稳定的动力，保障设备性能。
