คำอธิบายผลิตภัณฑ์

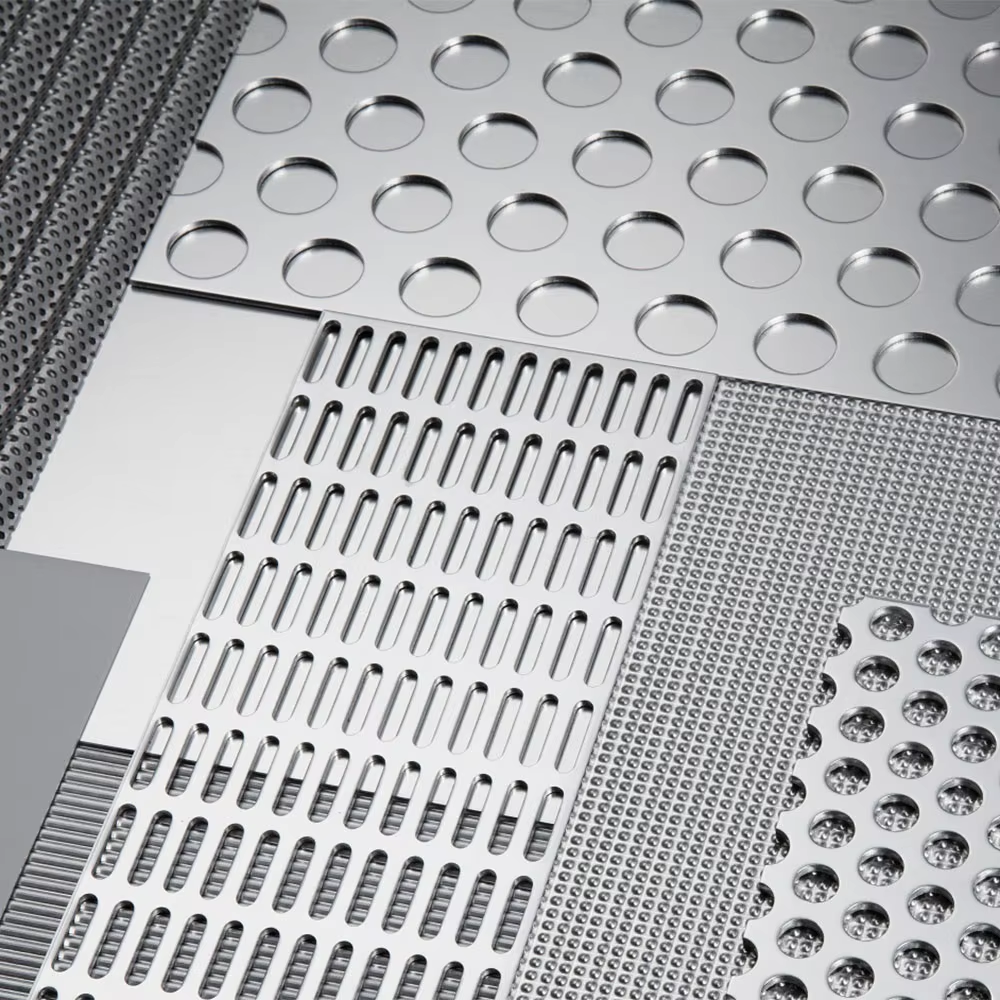

แผ่นโลหะเจาะรู (Perforated Metal Sheet) เป็นหนึ่งในผลิตภัณฑ์โลหะที่มีความหลากหลายและสวยงามที่สุดในชีวิตประจำวันของเรา มีขนาดรูที่หลากหลาย อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดี ระบายอากาศได้ดี และแสงสามารถส่องผ่านได้ เป็นแผ่นโลหะที่มีรูหลากหลายรูปทรงบนพื้นผิว
การใช้งานของผลิตภัณฑ์นี้มีอยู่ในอุตสาหกรรมต่าง ๆ อย่างกว้างขวาง เช่น:
อุปกรณ์ทางเภสัชกรรม
เครื่องจักรอาหารและเครื่องดื่ม
เครื่องเก็บเกี่ยว
เครื่องซักแห้ง
อุปกรณ์ลดเสียง
อุปกรณ์ทำความเย็น (เครื่องปรับอากาศแบบรวมศูนย์)
ลำโพง
อุปกรณ์กรอง
คุณสมบัติการใช้งาน
ความแม่นยำสูง – บริการของเรามีความแม่นยำและละเอียดสูง ซึ่งเป็นสิ่งจำเป็นสำหรับหลายอุตสาหกรรมที่ต้องการชิ้นส่วนที่ซับซ้อนและมีรายละเอียดมาก
ความหลากหลายในการใช้งาน – สามารถใช้งานกับวัสดุได้หลากหลายประเภท เช่น สแตนเลส อะลูมิเนียม และทองแดง
ทำให้เป็นตัวเลือกที่ยืดหยุ่นสำหรับหลายอุตสาหกรรมที่ต้องการชิ้นส่วนโลหะแบบกำหนดเองความรวดเร็วและต้นทุนต่ำ – ช่วยให้ได้ชิ้นงานในเวลาที่รวดเร็วขึ้นและประหยัดต้นทุนมากขึ้นสำหรับลูกค้า
นอกจากนี้ ด้วยกระบวนการที่เป็นระบบอัตโนมัติ จึงลดความจำเป็นในการใช้แรงงานคน และช่วยให้การผลิตมีประสิทธิภาพยิ่งขึ้น

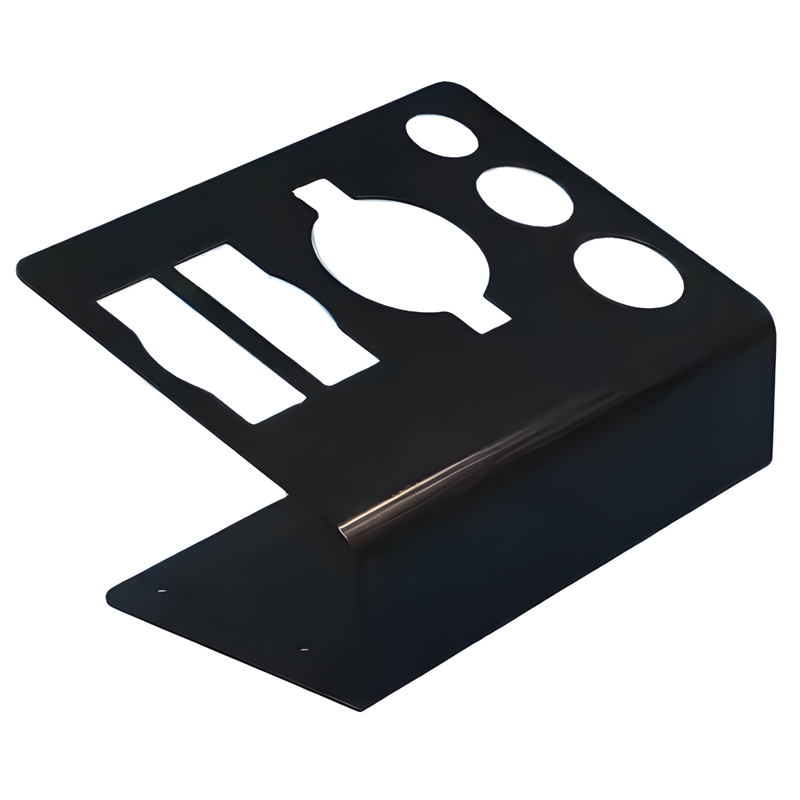

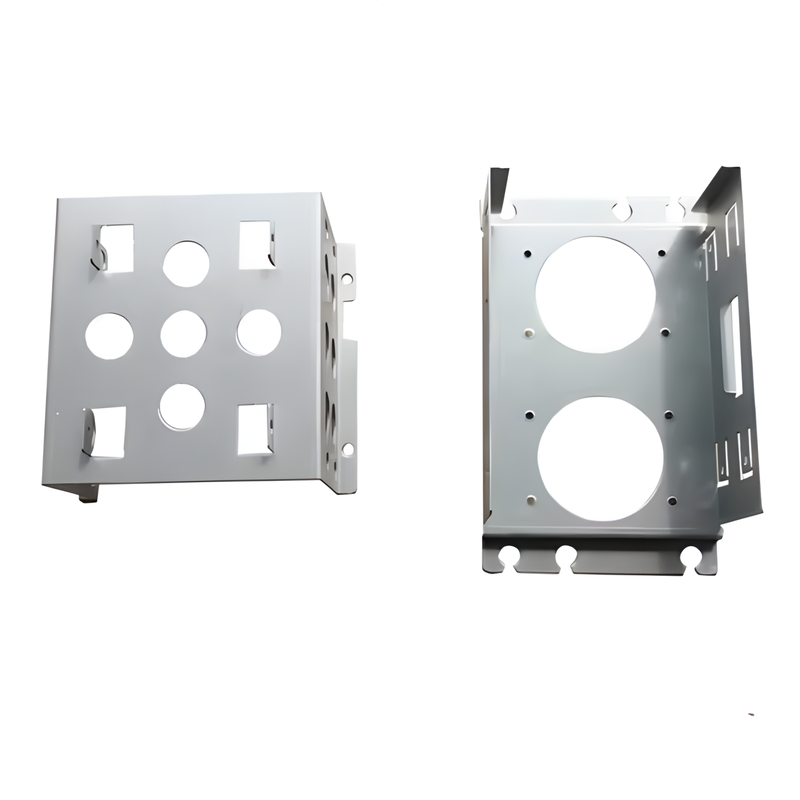

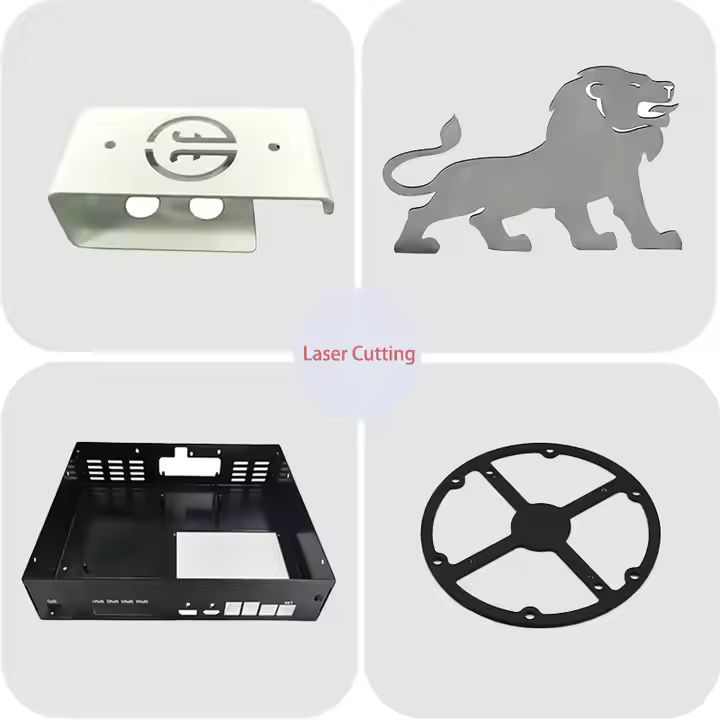

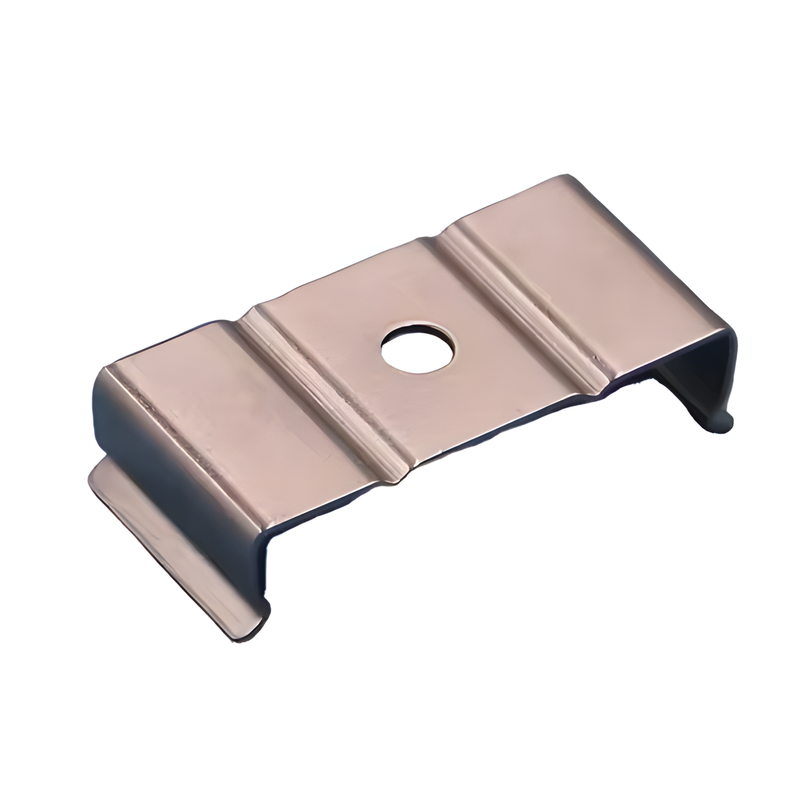

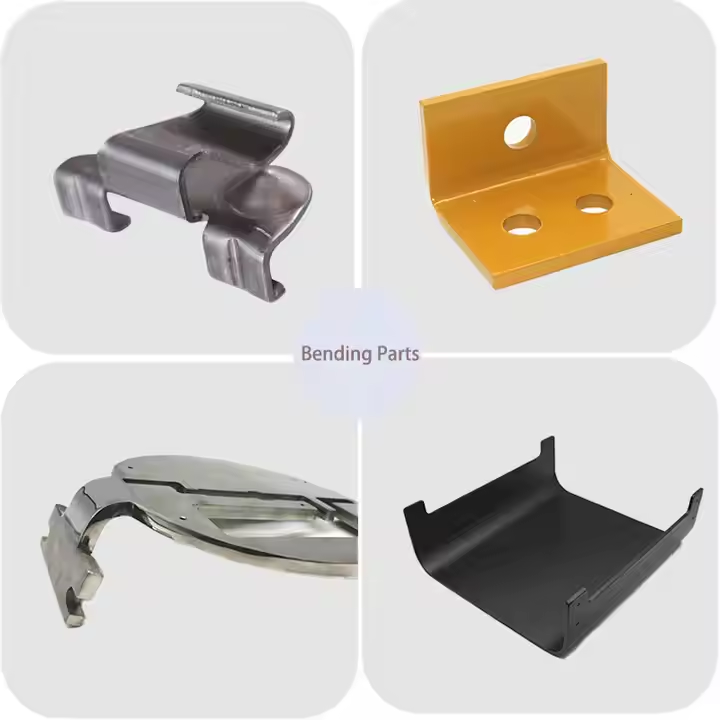

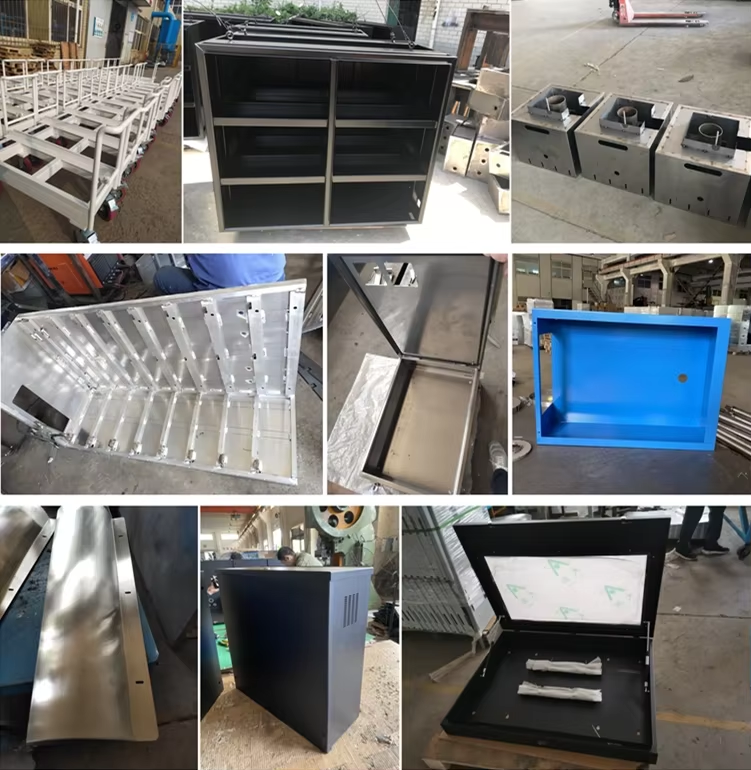

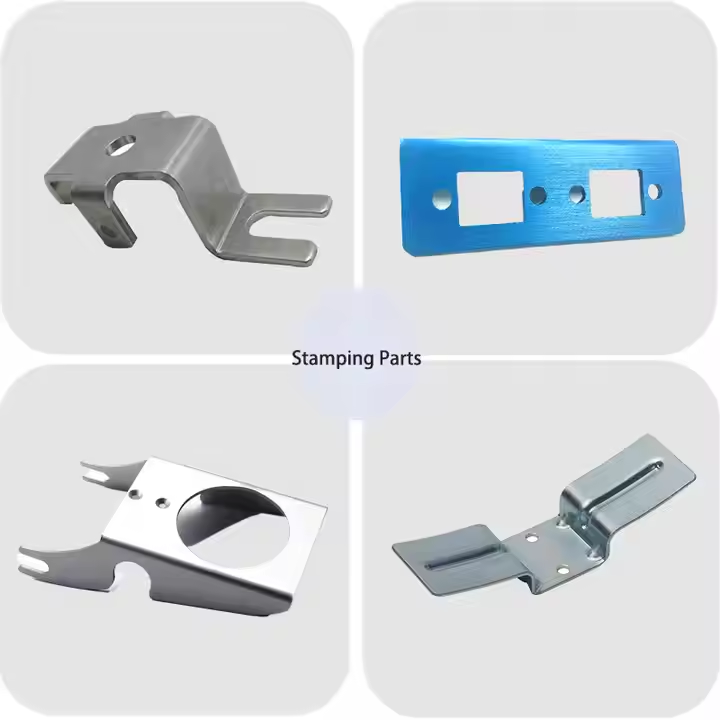

มุมมองผลิตภัณฑ์
|
|
|
|

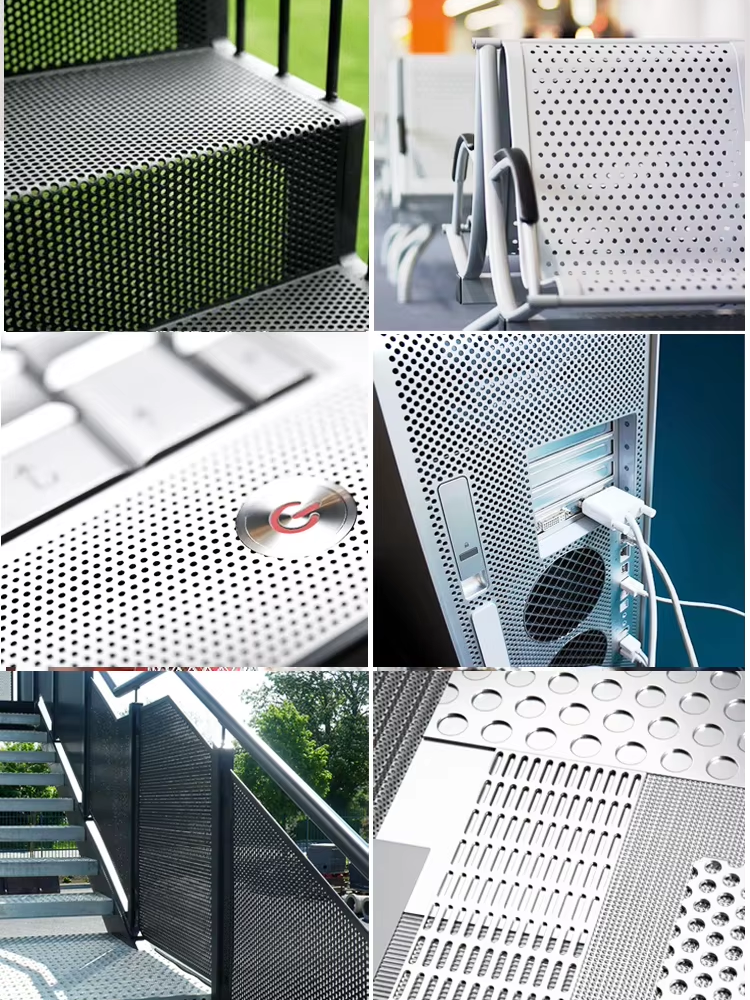

แอปพลิเคชั่น
| อุปกรณ์อุตสาหกรรมและฮาร์ดแวร์ | ชิ้นส่วนปั๊มขึ้นรูปถูกใช้ในระบบ HVAC แผงเครื่องจักร ตัวยึด และขาแขวนแบบสั่งทำพิเศษ ความทนทานและการต้านทานการสึกหรอของสังกะสีทำให้เหมาะสำหรับชิ้นส่วนที่ต้องรับแรงกล |
| อุปกรณ์ทางการแพทย์และเครื่องมือวัด | ชิ้นส่วนที่ผลิตจากสังกะสีด้วยกระบวนการปั๊มมักใช้ในโครงครอบอุปกรณ์ทางการแพทย์ที่ไม่วิกฤต หรือเครื่องมือที่ต้องการความสะอาดและต้านการกัดกร่อน |
| กล่องและชิ้นส่วนไฟฟ้า | ด้วยคุณสมบัติต้านทานการกัดกร่อนและการนำไฟฟ้าที่ดีเยี่ยมของสังกะสี จึงเหมาะอย่างยิ่งสำหรับกล่องไฟฟ้า แผงควบคุม ขาแขวน และฝาครอบขั้วไฟฟ้า |
| ชิ้นส่วนยานยนต์ | ชิ้นส่วนที่ทำจากสังกะสี เช่น ขาแขวน แท่นยึด คลิป และขั้วต่อ มักผลิตด้วยกระบวนการปั๊ม เนื่องจากสังกะสีมีความทนทานต่อการกัดกร่อนและสามารถขึ้นรูปได้ดี ตัวอย่างการใช้งาน ได้แก่ ชิ้นส่วนที่ปัดน้ำฝน แผ่นกันความร้อน และกล่องฟิวส์ |
| งานก่อสร้างและสถาปัตยกรรม | แผ่นสังกะสีปั๊มขึ้นรูปถูกนำมาใช้ในส่วนประกอบของหลังคา รางน้ำ ตัวครอบ และผนังตกแต่ง กระบวนการนี้ช่วยให้สามารถสร้างลวดลายหรือลวดลายตกแต่งที่ซับซ้อนเพื่อความสวยงามหรือการใช้งานเฉพาะทาง |
| อุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า | การปั๊มสังกะสีถูกนำมาใช้ในการผลิตตัวเคสที่เรียบหรู ทนการกัดกร่อน ขั้วแบตเตอรี่ และโครงสร้างภายใน สามารถสร้างชิ้นงานที่บางและซับซ้อนซึ่งจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ได้อย่างแม่นยำ |
ข้อดีของการปั๊มขึ้นรูปแผ่นโลหะสังกะสี
ความแม่นยำและความสม่ำเสมอ: เหมาะสำหรับการผลิตจำนวนมากที่ต้องการรายละเอียดและคุณภาพคงที่
ความรวดเร็ว: เครื่องปั๊มความเร็วสูงช่วยลดเวลาการผลิตเมื่อเทียบกับงานมือหรือเครื่อง CNC
รูปทรงซับซ้อนได้: ใช้แม่พิมพ์หลายขั้นตอนเพื่อดัด เจาะ ปั๊ม หรือขึ้นลายได้ภายในรอบเดียว
ประหยัดต้นทุน: ต้นทุนต่อชิ้นต่ำเมื่อผลิตในปริมาณกลางถึงมาก
ใช้วัสดุได้อย่างมีประสิทธิภาพ: ออกแบบการวางชิ้นงานบนแผ่นโลหะให้ใช้วัสดุน้อยลงและลดเศษเหลือ
พารามิเตอร์ผลิตภัณฑ์
คุณสมบัติวัสดุ (แผ่นสังกะสี)
| ความหนา | 0.2 มม. ถึง 3 มม. (ทั่วไป) |
| ความแข็ง | ประมาณ 50–80 HV (ขึ้นอยู่กับส่วนผสมของโลหะ) |
| แรงดึง | 90–250 MPa (ขึ้นอยู่กับชนิดและสถานะของวัสดุ) |
| การยืดตัว | ประมาณ 10–30% |
| การเคลือบผิว | ชั้นสังกะสีประมาณ 5–30 ไมครอน |
แม่พิมพ์และเครื่องมือ
| ระยะห่างแม่พิมพ์ | โดยทั่วไป 5–10% ของความหนาวัสดุต่อด้าน (ขึ้นอยู่กับความแข็งของโลหะ) |
| รัศมีหัวเจาะ | ควรเท่ากับรัศมีการดัด; ถ้าแหลมเกินไปอาจทำให้วัสดุแตกร้าวได้ |
| วัสดุของแม่พิมพ์ | เหล็กเครื่องมือชุบแข็ง หรือคาร์ไบด์ (เพื่ออายุการใช้งานที่ยาวนาน) |
| การหล่อลื่น | จำเป็นสำหรับลดการติดขัดและการสึกหรอของเครื่องมือ; ควรใช้สารหล่อลื่นที่เหมาะกับสังกะสี |
เครื่องจักร
| แรงอัดของเครื่อ | ขึ้นอยู่กับขนาดชิ้นงาน ความหนา และประเภทของงาน (เช่น ตัด ดัด ฯลฯ) |
| ความเร็วของสโตรก | ปรับตามความซับซ้อนของชิ้นงานและชนิดวัสดุ; ความเร็วสูงเหมาะกับงานตัดธรรมดา |
| อัตราการป้อนวัสดุ | ขึ้นอยู่กับระบบอัตโนมัติของเครื่อง; เร็วขึ้นสำหรับงานปริมาณมาก |
| ประเภทของเครื่องปั๊ม | เครื่องกล (Mechanical) สำหรับความเร็วสูง / ไฮดรอลิก (Hydraulic) สำหรับความแม่นยำและการขึ้นรูปซับซ้อน |
กระบวนการที่กำหนดเอง
ส่งคำถาม
ใบเสนอเงิน
สั่งผลิตสินค้า
ส่งสินค้า
การควบคุมคุณภาพ
| ความหนาของวัสดุ | ตามแบบ ±0.05 มม. | เวอร์เนียคาลิเปอร์ / ไมโครมิเตอร์ | ตรวจสอบเป็นล็อต / สุ่มตรวจ |
| เส้นผ่านศูนย์กลางรู | ตามแบบ ±0.05 มม. | เกจวัดรู / เวอร์เนียคาลิเปอร์ | สุ่มตรวจสอบ |
| มุมการดัด | ตามแบบ ±1° | ไม้โปรแทรกเตอร์ / เกจวัดมุม | ตรวจชิ้นงานแรก และตรวจเป็นระยะ |
| ความเรียบของชิ้นงาน | ค่าเบี่ยงเบนไม่เกิน 0.3 มม.ทั่วทั้งชิ้นงาน | แท่นพื้นเรียบ + ฟีลเลอร์เกจ | ตรวจสอบเป็นล็อต |
| ตำหนิบนผิวชิ้นงาน | ต้องไม่มีรอยขีดข่วน รอยบุบ หรือคราบสกปรก | การตรวจสอบด้วยสายตา | ตรวจสอบ 100% ของชิ้นงานทั้งหมด |
คำถามที่พบบ่อย
1. การปั๊มแผ่นโลหะสังกะสีคืออะไร?
การปั๊มโลหะสังกะสี (Zinc Stamping) คือกระบวนการผลิตที่ใช้เครื่องปั๊มและแม่พิมพ์ในการขึ้นรูป ตัด หรือเจาะแผ่นโลหะสังกะสีให้เป็นชิ้นส่วนหรือผลิตภัณฑ์ตามแบบที่ต้องการ เหมาะอย่างยิ่งสำหรับการผลิตจำนวนมากที่ต้องการความแม่นยำและคุณภาพสม่ำเสมอ
2. ข้อดีของการใช้สังกะสีในการปั๊มชิ้นงานคืออะไร?
ทนต่อการกัดกร่อนได้ดีเยี่ยม
ขึ้นรูปได้ง่ายและมีความยืดหยุ่นดี
เหมาะสำหรับงานที่ต้องการรายละเอียดสูงและขนาดที่แม่นยำ
ไม่เกิดประกายไฟและเป็นสื่อนำไฟฟ้า (เหมาะกับงานด้านไฟฟ้า)
3. แผ่นสังกะสีที่ใช้ในการปั๊มควรมีความหนาเท่าใด?
โดยทั่วไปจะใช้แผ่นที่มีความหนาตั้งแต่ 0.2 มม. ถึง 3 มม. ทั้งนี้ขึ้นอยู่กับแบบชิ้นงานและกำลังของเครื่องปั๊ม
4. มีกระบวนการปั๊มแบบใดที่ใช้กับสังกะสีบ้าง?
Blanking – ตัดแผ่นเป็นรูปร่างแบน
Piercing – เจาะรู
Bending – ดัดเป็นมุมหรือลักษณะโค้ง
Embossing – ปั๊มลวดลายหรือนูน/เว้า
Deep Drawing – ขึ้นรูปเป็นทรงลึก (ใช้ได้กับบางชนิดของโลหะสังกะสี)
5. การควบคุมคุณภาพในการปั๊มสังกะสีทำอย่างไร?
รายการตรวจสอบที่สำคัญ ได้แก่:
ความแม่นยำของขนาด
ตำแหน่งและขนาดของรู
ความสูงของครีบหรือเศษคม (Burr)
ความเรียบร้อยของพื้นผิว (รอยร้าว รอยขีดข่วน ฯลฯ)
ความสมบูรณ์ของชั้นเคลือบสังกะสี (สำหรับวัสดุชุบ)
ความเรียบและความพอดีของชิ้นงาน
