精密行星减速机TAB系列高刚性强扭矩低噪高精免维护

TAB 系列精密行星减速机：卓越性能，工业传动优选

TAB系列 :

TAB40

TAB60

TAB90

TAB120

TAB140

TAB180

CNY： 7500

ablity：月产值5000

contact shop

产品描述产品参数

产品描述

TAB 系列精密行星减速机，具备诸多优势。螺旋齿轮构造，运转安静低噪；背隙控制在 3 弧分以内，定位精准，传动精度高。大尺寸输出轴搭配双支撑轴承，赋予其高刚性与高扭矩。效率表现优异，单段可达 95% 以上，双段达 92% 以上。具备免维护特性，润滑油脂损耗低，可终身润滑，IP65 防护等级有效防止泄漏。可自由安装，适配任意伺服电机，为各类设备提供稳定可靠的动力传输解决方案。

功能特点

低噪音：采用螺旋齿轮设计，实现了减速机的顺畅、安静运转。

高精度：背隙可达 3 弧分以内，定位精确。

高刚性、高扭矩：输出轴采用大尺寸、大跨距式双支撑轴承设计，大大提高了减速机刚性和扭矩。

高效率：单段可达 95% 以上，双段可达 92% 以上。

免维护：油脂磨耗低，可终身润滑。

密封效果好：润滑油脂具有高粘度、不易分离的特性，并采用 IP65 防护等级，确保无润滑油脂泄漏。

自由安装：可任意安装减速机。

适用性广：适用于任意型式伺服电机。

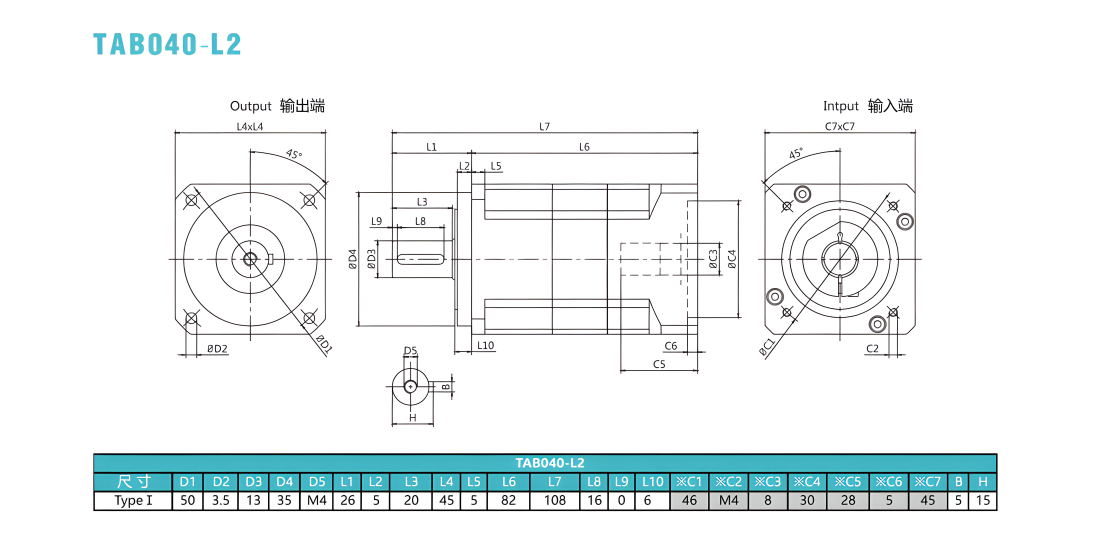

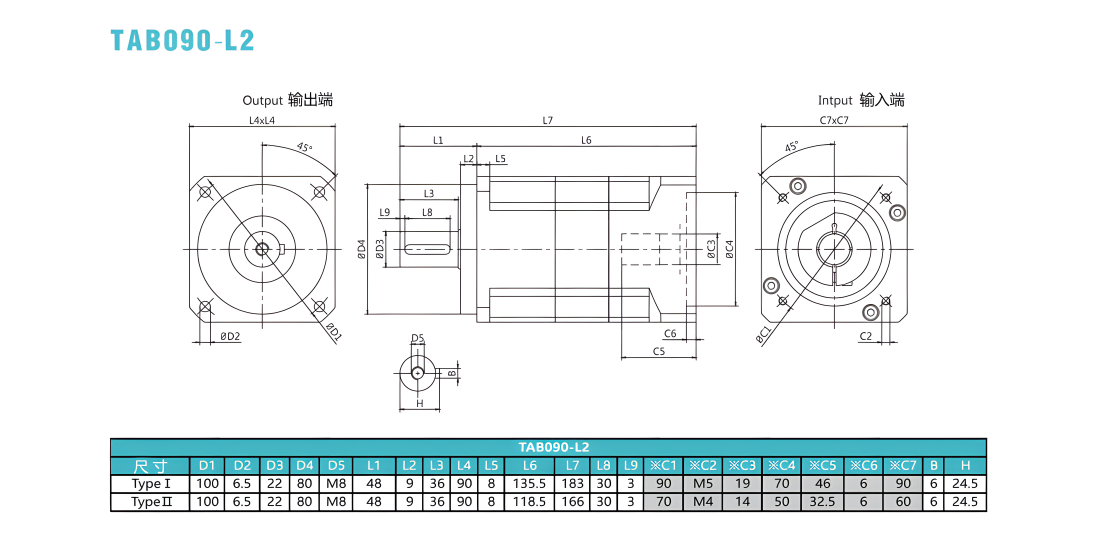

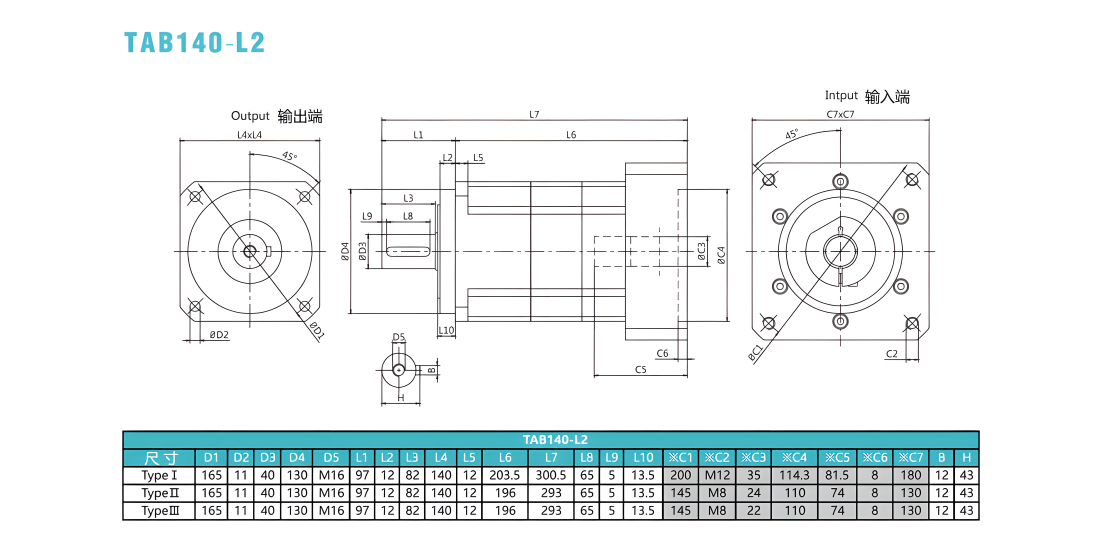

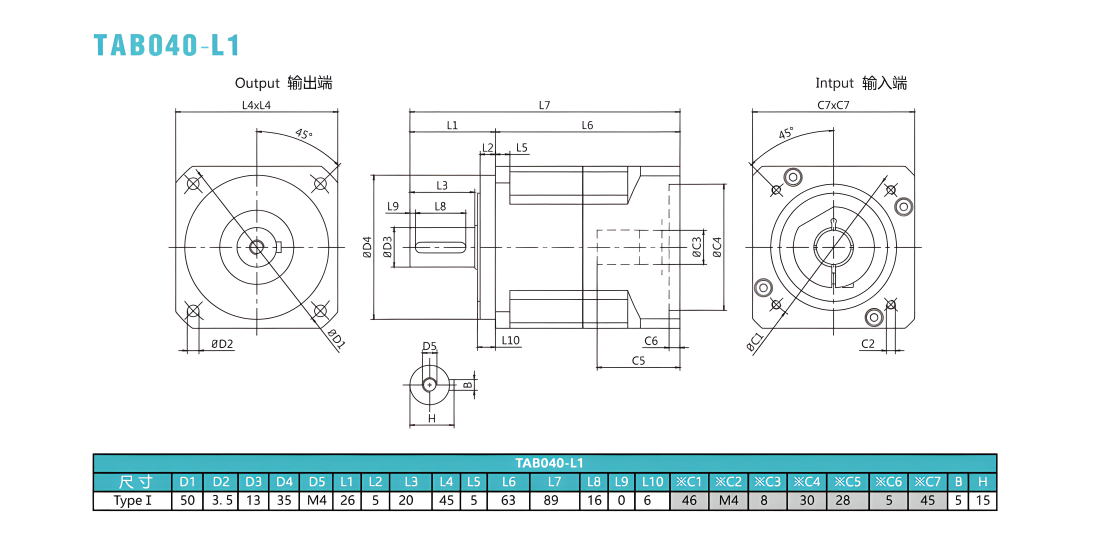

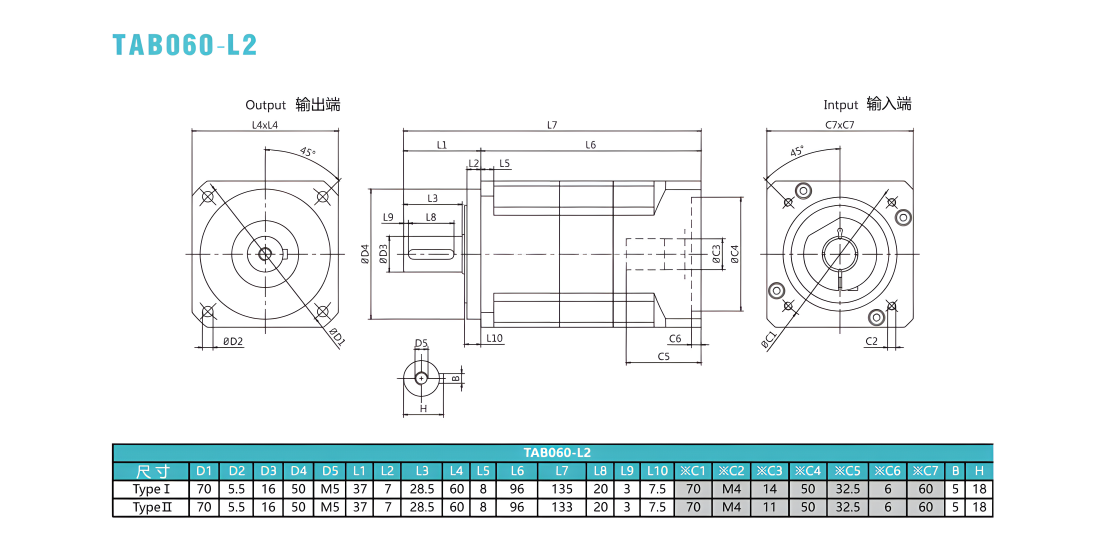

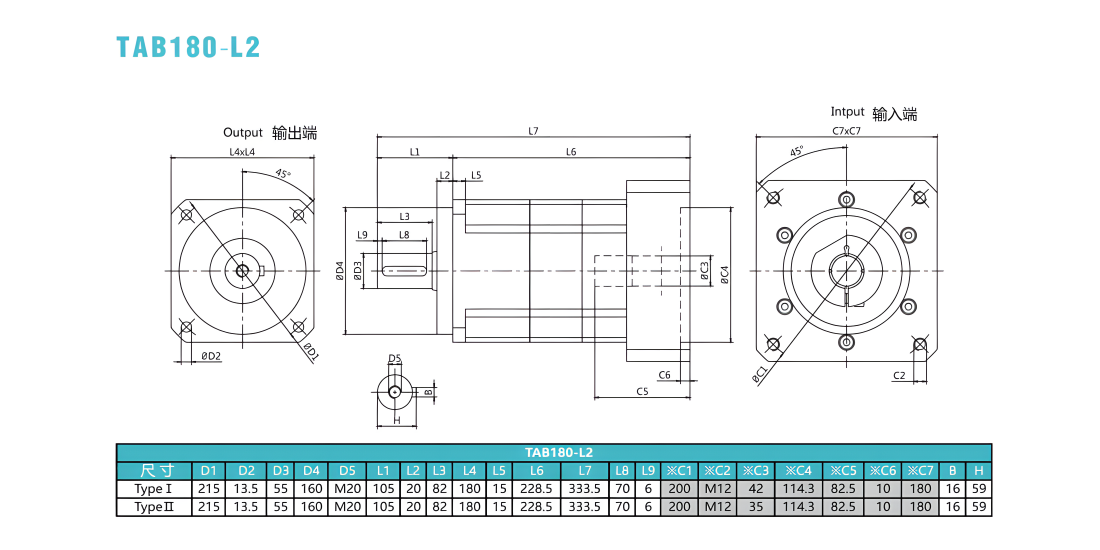

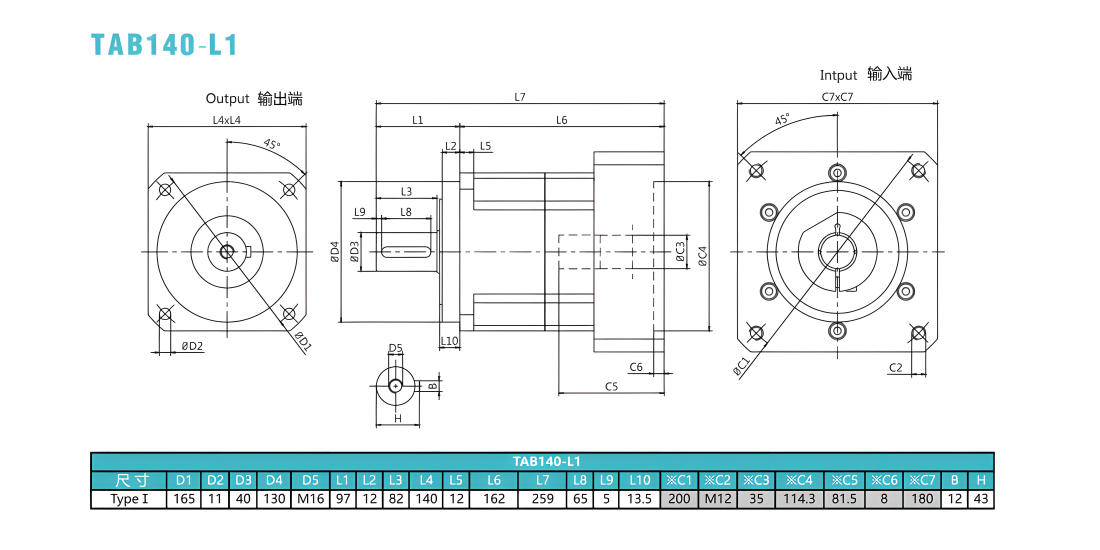

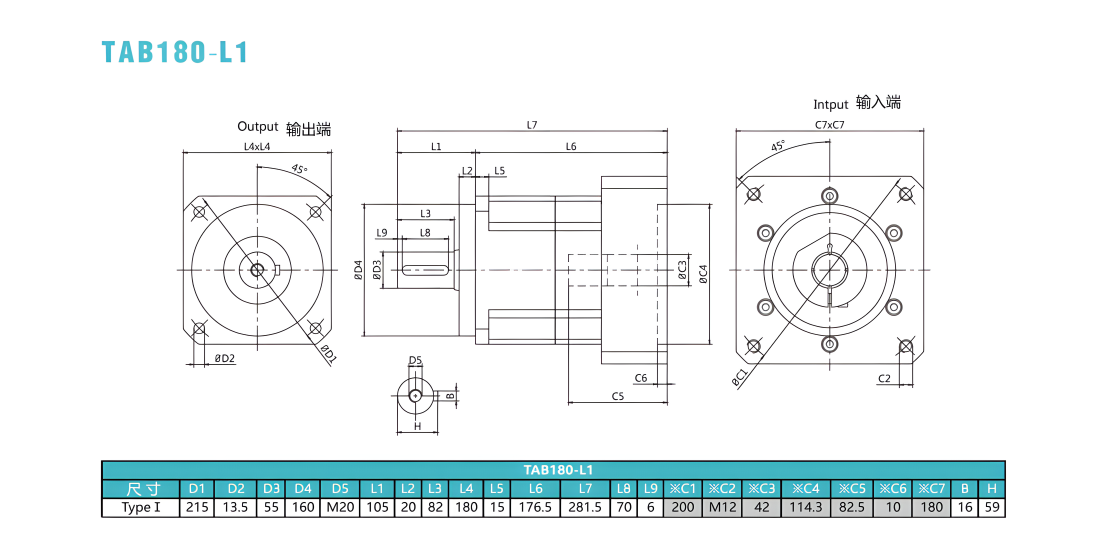

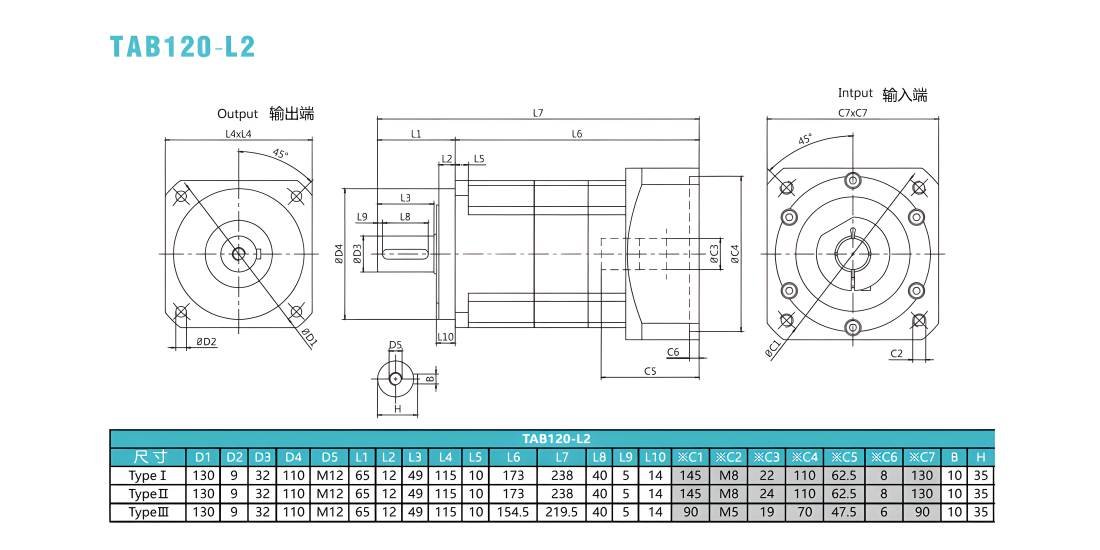

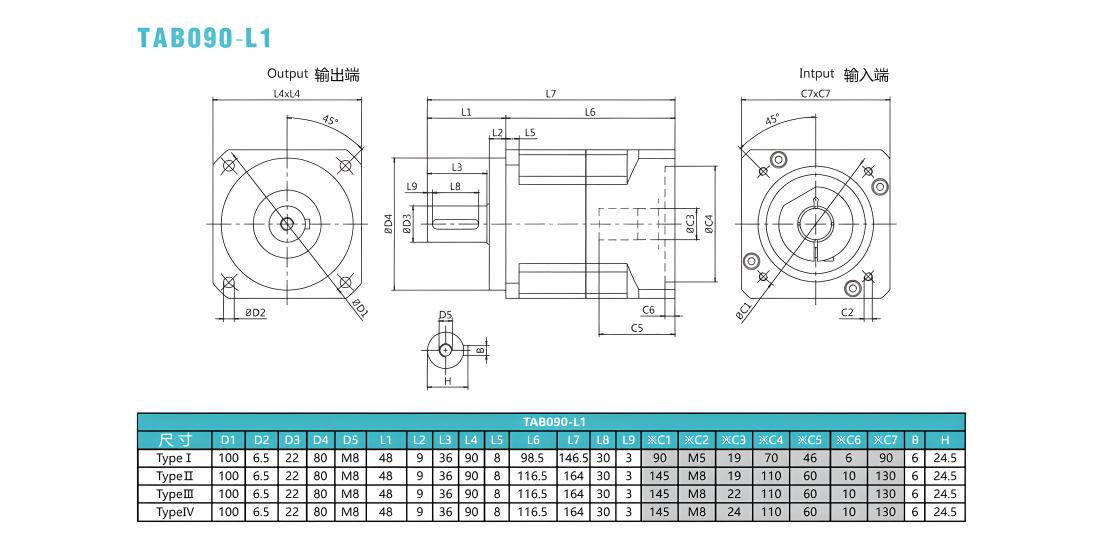

尺寸图

※Dimension can be customized according to the motor,if necessary,please contact us!

带※尺寸可根据客户电机实际尺寸定制，如有需要，请联系我们!

产品参数

TAB40
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	19	16	16	15	14	20	19	22	20	19	17	22	19	14
急停扭矩T_2NOT	Nm	1.8倍额定输出扭矩
额定输入转速n_1N	rpm	3000
最大输入转速n_1B	rpm	6000
扭转刚性	Nm/arcmin	3
最大弯曲力矩M_2XB	Nm	380
容许轴向力 F2aB	N	190
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤60（输入转速=3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.03
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥97%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

TAB60
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	55	50	60	50	40	55	50	60	55	50	50	60	50	40
急停扭矩T_2NOT	Nm	2.5 倍额定输出扭矩
额定输入转速n_1N	rpm	5000
最大输入转速n_1B	rpm	10000
扭转刚性	Nm/arcmin	7
最大弯曲力矩M_2XB	Nm	1530
容许轴向力 F2aB	N	630
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤60（输入转速=3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	0.16	0.14	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13	0.13
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥95%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

TAB90
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	130	140	160	140	100	130	140	160	150	140	140	160	140	100
急停扭矩T_2NOT	Nm	2.5 倍额定输出扭矩
额定输入转速n_1N	rpm	4000
最大输入转速n_1B	rpm	8000
扭转刚性	Nm/arcmin	14
最大弯曲力矩M_2XB	Nm	3250
容许轴向力 F2aB	N	1300
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤60（输入转速=3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	0.61	0.48	0.47	0.45	0.44	0.47	0.47	0.47	0.44	0.45	0.44	0.44	0.13	0.13
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥95%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

TAB120
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	208	290	330	300	230	208	290	330	310	300	290	330	300	230
急停扭矩T_2NOT	Nm	2.5 倍额定输出扭矩
额定输入转速n_1N	rpm	4000
最大输入转速n_1B	rpm	8000
扭转刚性	Nm/arcmin	25
最大弯曲力矩M_2XB	Nm	6700
容许轴向力 F2aB	N	3000
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤65（输入转速=3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	3.25	2.74	2.71	2.62	2.57	2.71	2.71	2.71	2.57	2.62	2.57	2.57	0.44	0.44
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥95%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

TAB140
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	342	542	650	550	450	342	542	650	600	550	542	650	550	450
急停扭矩T_2NOT	Nm	2.5 倍额定输出扭矩
额定输入转速n_1N	rpm	3000
最大输入转速n_1B	rpm	6000
扭转刚性	Nm/arcmin	50
最大弯曲力矩M_2XB	Nm	9400
容许轴向力 F2aB	N	4700
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤67（输入转速 = 3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	9.21	7.54	7.42	7.14	7.03	7.42	7.42	7.42	7.03	7.14	7.03	7.03	2.57	2.57
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥95%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

TAB180
参数名称	单位	数值
速比	-	3	4	5	7	10	15	20	25	30	35	40	50	70	100
额定输出扭矩T_2N	Nm	588	1050	1200	1100	900	588	1050	1200	1100	1100	1050	1200	1100	900
急停扭矩T_2NOT	Nm	2.5 倍额定输出扭矩
额定输入转速n_1N	rpm	3000
最大输入转速n_1B	rpm	6000
扭转刚性	Nm/arcmin	145
最大弯曲力矩M_2XB	Nm	14500
容许轴向力 F2aB	N	7250
使用寿命	hr	20000（连续运转寿命减半①）
噪音值	dB	≤70（输入转速 = 3000rpm、空载、距离 1M②）
使用温度	℃	-10 ~+90
防护等级	-	IP65
润滑	-	合成润滑油脂（终身润滑)
转动惯量J₁	kg-cm²	29	23.7	23.3	22.5	22.5	23.3	23.3	23.3	22.5	22.5	22.5	22.5	7.03	7.03
精密背隙 P1	arcmin	≤3					≤5
标准背隙 P2	arcmin	≤5					≤8
效率 η	%	≥95%					≥92%
① 连续运行模式下的半衰期。
②减速机在空载状态下，输入转速为3000转，噪音测量机在一米外位置测得的数值。

使用注意事项

1.合理选用减速机，超功率选型将导致减速机损坏。

Select the reasonable reducer, damage of reducer may happen if choosen a reducer beyond the right power.

2.安装减速机时，请勿使用铁锤敲击减速机本体，避免影响运转精度。

During the set up of reducer, please do not use the hammer hitting the reducer body, in case of impacting the accuracy during running.

3.减速机运转状态下不可将手或其他异物置于旋转轴上，小心人体受伤。

Under the running status of reducer, do not put the hands or other objects on the rotary shaft, in case of injury.

4.运转过程中出现异音、异常震动，请终止运行并联系我们，我们会给予解决方案。

Any uncommon sound /nosie or uncommon vibration, please stop the reducer running and contact us, we will provide the best solution.

5.不要擅自拆解减速机，再组装时无法保证性能如初。

Do not disassemble the reducer, no guarantee on performance after reassemblying.

6.启动减速机时应逐步启动，不要立即将负载提至最高，应逐步增加。

Start the reducer step by step, do not lift the loader to the upper limit.

7.避免将减速机置于极端恶劣环境之下，如有可能，尽量给予减速机防护措施，以延长使用寿命。

To extend the life of reducer, please do not put the reducer in bad environment.

安装说明

表Ⅰ夹套螺丝锁紧扭力

减速机规格 Reducer Specifications	螺丝规格 Screw Size	六角头规格 Hexagon Head Size	扭力值（12.9 级螺丝） Strength 12.9 Tightening Torque
		六角头规格 Hexagon Head Size	扭力值（12.9 级螺丝） Strength 12.9 Tightening Torque
		mm	Nm	In-lbs
040-Series	M4	3	4.9	44
060 Series	M5	4	9.8	87
090 Series	M6	5	17	151
120/140 Series	M8	6	41	364
180 Series	M10	8	80	709
220 Series	M12	10	139	1232

表II马达螺丝锁紧扭力

螺丝规格 Screw Size	六角头规格 Hexagon Head Size	扭力值（12.9 级螺丝） Strength 12.9 Tightening Torque
	六角头规格 Hexagon Head Size	扭力值（12.9 级螺丝） Strength 12.9 Tightening Torque
	mm	Nm	In-lbs
M3	2.5	2.1	19
M4	3	4.9	44
M5	4	9.8	87
M6	5	17	151
M8	6	41	364
M10	8	80	709
M12	10	139	1232
M16	14	343	3038

应用

TAB 系列精密行星减速机应用广泛。在工业自动化生产线，可精准控制机械动作，稳定动力传输，提升生产效率与质量；用于数控机床，能凭借高刚性、高扭矩承受切削力，保障加工精度；在机器人领域，高精度和低噪音特性助力实现精确、灵活动作；医疗设备中，其稳定、低噪运行保障仪器精准操作；航空航天领域，满足对高精度传动部件的严苛需求，助力飞行器稳定运行。

产品保障

我们始终将产品质量视为核心竞争力，行星减速机生产全程严守行业高标准。原材料进厂时，对钢材、轴承等关键物料进行成分分析与力学性能检测，确保源头品质；生产环节采用高精度数控设备加工，每道工序均设置质量控制点，严格把控齿轮精度、壳体公差等参数；成品出厂前，通过空载、负载、噪音等多维度性能测试，确保传动效率、密封性等指标达标。全流程质检体系，为每一台行星减速机的稳定性能保驾护航。

售后保障

如产品出现故障，我们的售后团队会在第一时间响应，迅速安排专业技术人员与您沟通，了解故障详情。我们会根据具体情况，为您提供远程技术指导，协助您解决问题。同时，我们还为您提供定期回访服务，了解产品的使用情况，收集您的意见和建议，以便不断优化产品和服务。在产品升级换代时，我们也会及时通知您，为您提供相应的技术支持和解决方案，让您的设备始终保持良好性能。
