产品描述
W系列轴向磁通电机以颠覆性技术突破传统局限：具备 10kW/kg 高功率密度，低转速下峰值扭矩可达传统电机 4 倍，体积却仅为其 2/3；创新采用双转子 + 无轭定子结构，搭配 90% 铜填充扁线绕组与非晶纳米铁芯，能效达 IE5 级，铁芯损耗直降 80%。全场景适配新能源汽车、工业机器人、AGV 无人车、无人机、医疗设备、防爆环境等领域，重新定义高效动力新标杆！
功能特点
【性能炸裂】
10kW/kg 功率密度：同等体积下动力跃升，适配紧凑场景
低转速大扭矩：峰值扭矩达传统电机 4 倍，重载启动无压力
体积减重 1/3：轻量化设计，安装灵活度提升 300%
【技术突破】
双转子 + 无轭定子：扭矩重量比最大化，动力传输更直接
90% 铜填充扁线绕组：导电效率激增，发热降低 25%
非晶纳米铁芯：铁芯损耗直降 80%，IE5 级能效省电又稳定
尺寸图
产品参数

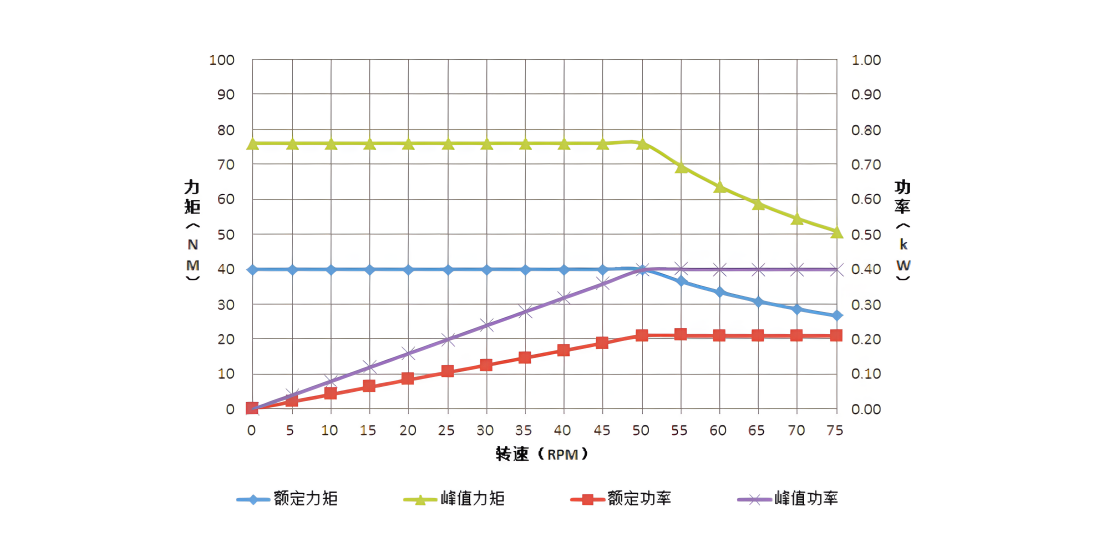

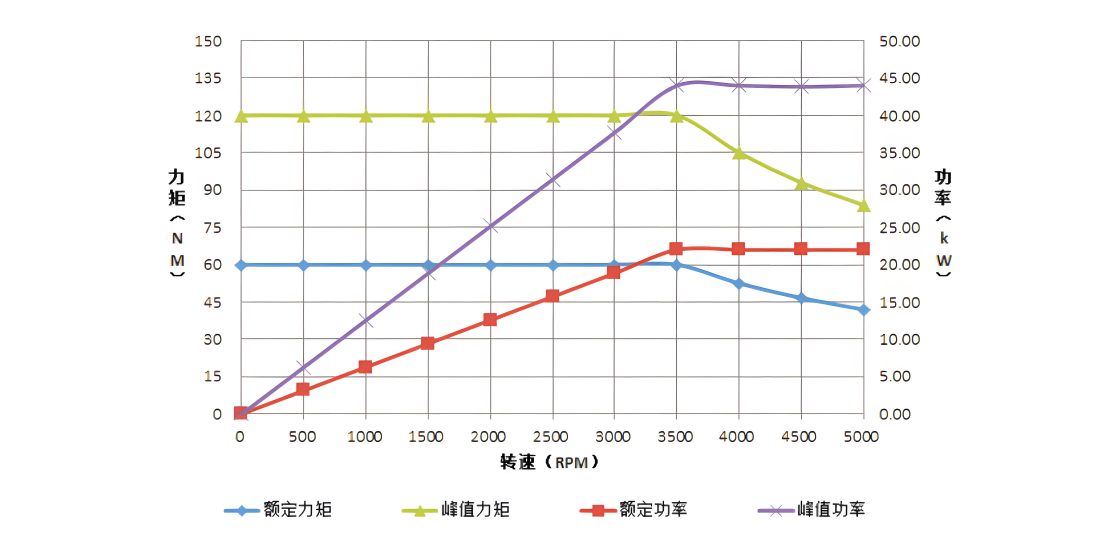

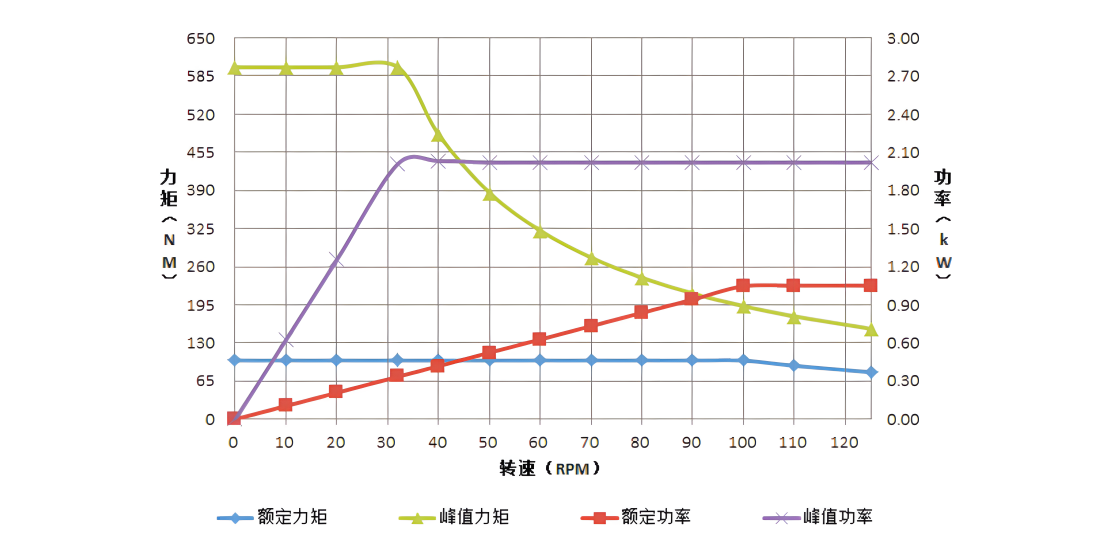

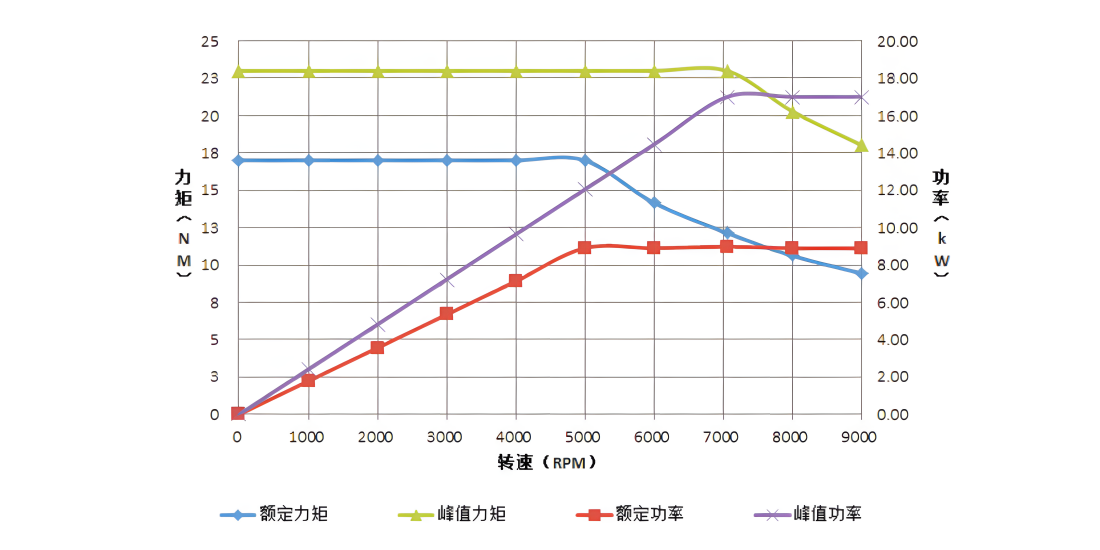

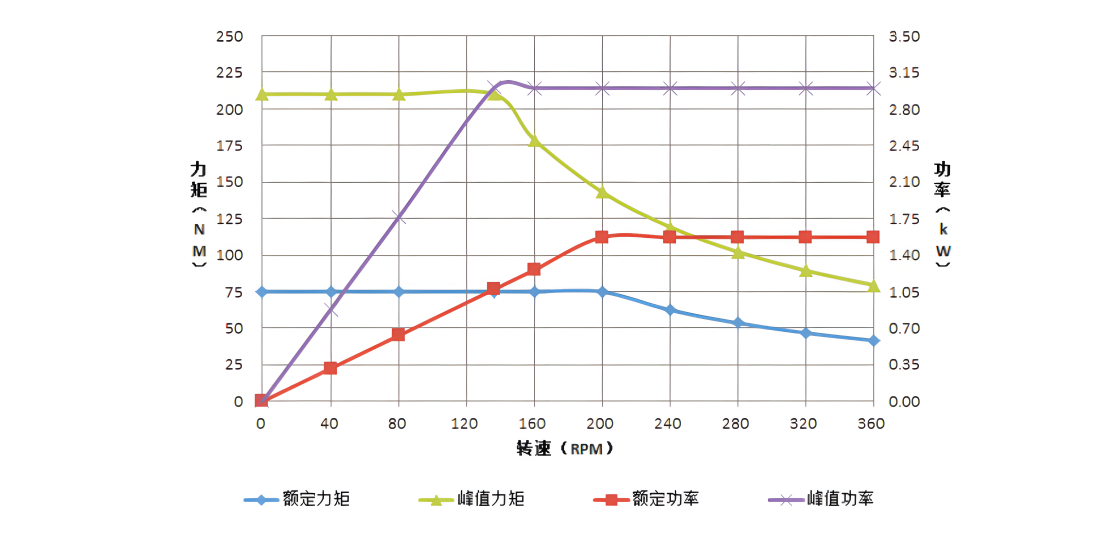

型号 | WSTZ150-2A | WSTZ220-3A | WSTZ200-17A | WSTZ220-40A | WSTZ160-0.4A |
母线电压 | 48Vdc | 48Vdc | 120Vdc | 120Vdc | 36Vdc |
减速比 | 按客户要求 | 按客户要求 | / | / | 按客户要求 |
额定功率 | 1kW | 1.5kW | 9kW | 20kW | 0.2kW |
峰值功率 | 2kW | 3kW | 17kW | 40kW | 0.4kW |
额定转速 | 按客户要求 | 按客户要求 | 5000rpm | 3500rpm | 按客户要求 |
峰值转速 | 125rpm | 360rpm | 9000rpm | 5000rpm | 75rpm |
额定转矩 | 3.3Nm | 15Nm | 17Nm | 60Nm | 2.5Nm |
峰值转矩 | 600Nm | 210Nm | 23Nm | 120Nm | 76Nm |
额定电流 | 20A | 65A | 130A | 230A | 8A |
峰值电流 | 130A | 190A | 185A | 480A | 16A |
防护等级 | IP55 | IP55 | IP65 | IP65 | IP65 |
绝缘等级 | H | H | H | H | H |
冷却方式 | 自然冷却 | 自然冷却 | 水冷 | 自然冷却 | 自然冷却 |
重量 | 4.5kg | 7kg | 8kg | 12kg | 3kg |

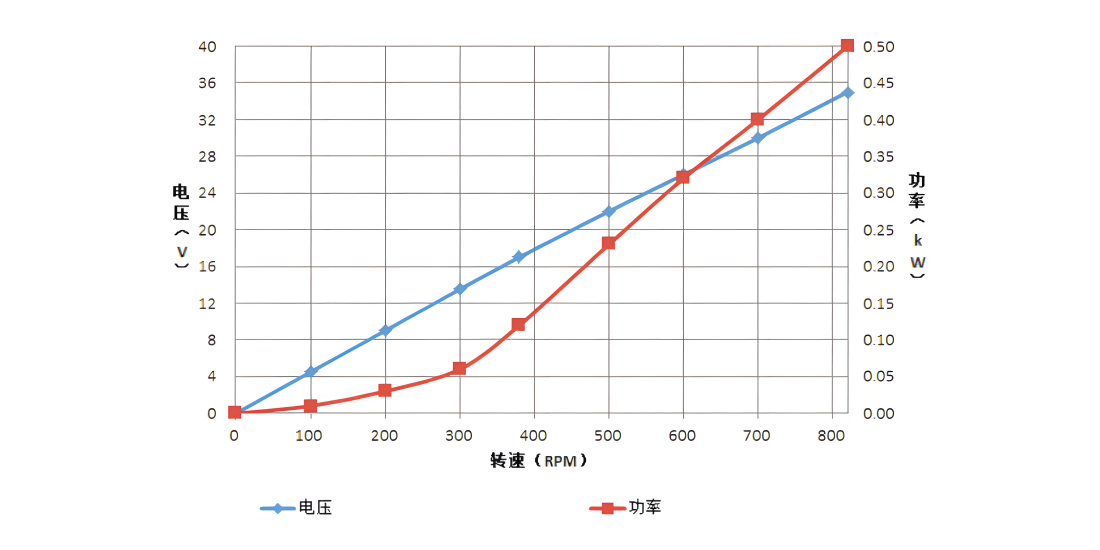

型号 | WEG170-0.5A | ||
额定功率 | 0.12kW | 峰值功率 | 0.5kW |
相数 | 3 | 功率因数 | 0.95 |
额定容量 | 0.126kVA | 峰值容量 | 0.526kVA |
额定电压 | 17V | 峰值电压 | 35V |
额定转速 | 380rpm | 峰值转速 | 820rpm |
额定转速 | 380rpm | 峰值转速 | 820rpm |
额定频率 | 63Hz | 峰值频率 | 137Hz |
额定电流 | 4.5A | 峰值电流 | 9A |
防护等级 | IP65 | 绝缘等级 | H |
冷却方式 | 自然冷却 | 重量 | 5kg |

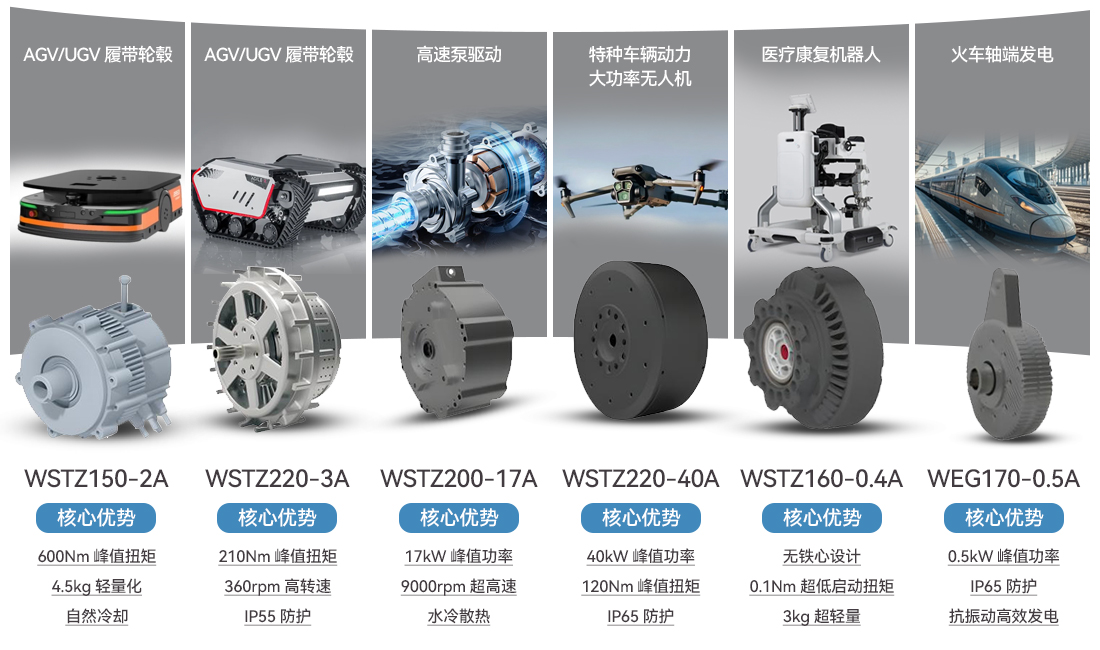

应用
轴向磁通电机系列凭借高扭矩、高转速、超高速运转、高功率密度及精密控制等核心优势，覆盖重型 AGV 无人车、物流仓储设备、高速化工泵、特种车辆、医疗康复机器人及火车轴端发电等多元场景，以轻量化设计、多重防护（IP55/65）及高效散热方案（自然冷却 / 水冷），为各领域提供定制化动力解决方案。
