产品描述
K50增量光电编码器（空心轴，盲孔和贯穿)是一款坚固通用型空心盲孔轴和贯穿轴设计，结构紧凑、耐用、安全性高，普遍用于工业自动化领域。
产品特点 ㆍ短路保护； |
|
产品参数
项目 | 参数 | ||||
外形尺寸 | 外径:50mm | ||||
厚度:30mm | |||||
轴径:8mm/10mm/12mm/14mm/15mm | |||||
脉冲 | 9;20;30;50;60;100;200;240;250;256;300;360;450;500;512;600;700;800;900;1000;1024;1200;1250;1440; | ||||
极性反接保护 | √ | ||||
短路保护 | √ | ||||
输出相位 | 相位 A,B,Z,A-,B-,Z- | ||||
出线方式 | 径向电缆&轴向电缆 | ||||
防护等级 | IP50 & IP65 | ||||
输出类型 | N -集电极开路(NPN) | V-电压输出 | F-推拉输出 | TTL | HTL |
最高响应频率 | 100KHZ | 200KHZ | 300KHZ | ||
启动转矩 | 9.8x10-3N·m(100gf.cm)以下 | ||||
惯性力矩 | 6.5x 10-6kg·m2以下 | ||||
轴允许力 | 径向 40N;轴向 20N | ||||
允许最高转速 | <4000rpm;IP65≤3000rpm; | ||||
环境温度 | 工作:-20 ～+90°；保存:-25 ～+95° | ||||
环境湿度 | 工作和保存时 35-85%RH(不结露) | ||||
振动（耐久） | 振幅0.75mm,5-55Hz,三轴方向各2小时 | ||||
冲击（耐久） | 980m/s2 ，11ms,各方向三次 | ||||
外壳 | 压铸铝合金 | ||||
线长 | 1000mm | ||||
包装方式 | 纸盒 | ||||
重量 | 200g | ||||
证书 | CE/ ISO9001 | ||||
使用说明
1.选型指南

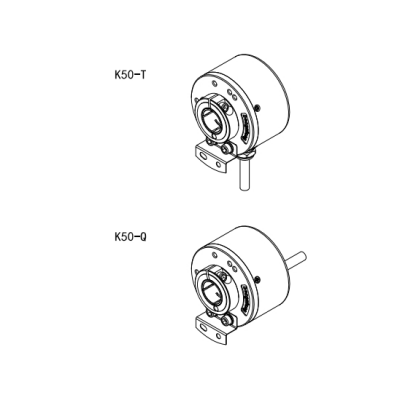

型号构成(选择参数)
K50- | T | 6 | C | 1024 | B15 | － | 000 | |||||||||
↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ||||||||
系列产品型号 | 连接接口: |
| 电气接口: | 分辨率PPR: | 轴径(空心轴): | 电源电压: | 特殊规格: | 管理编号 |
注解:
①Z相信号为低电平有效。
②Z相信号为高电平有效。
③不支持轴向电缆连接。
④无表示为IP50,电缆线长度1M，如需改变长度C+数字，最长100M(用C100表示)

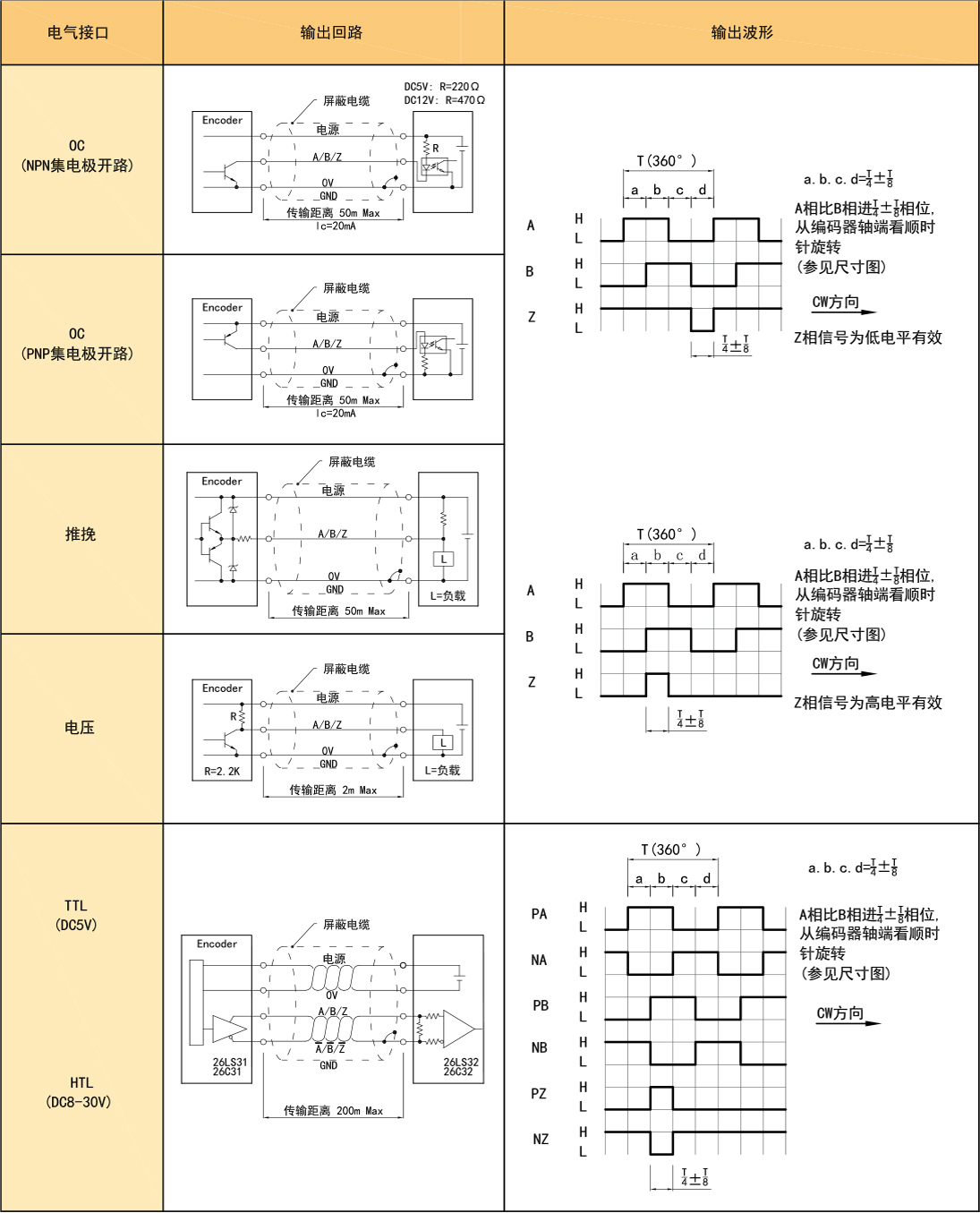

2.输出方式
3.电气参数
项目 | 输出方式 | ||||||
OC | 电压 | 推挽 | TTL | HTL | |||
电源电压 | DC+5V±5% ; DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
消耗电流 | 100mA Max | 120mA Max | |||||
容许波纹 | ≤3% rms | ||||||
最高响应频率 | 100KHz | 300KHz | 500KHz | ||||
输出容量 | 输出电流 | 流入 | ≤30mA | 负载电阻 2.2K | ≤30mA | ≤±20mA | ≤±50mA |
流出 | — | ≤10mA | |||||
输出电压 | "H" | — | — | ≥[(电源电压）-2.5V] | ≥2.5V | ≥Vcc-3 VDC | |
"L" | ≤0.4V | ≤0.7V（20mA以下） | ≤0.4V（30mA） | ≤0.5V | ≤1 VDC | ||
负载电压 | ≤DC30V | — | — | ||||
上升，下降时间 | 2us 以下（导线长：2m） | ≤100ns 1μs 以下（导线长：2m） | |||||
绝缘耐压 | AC500V/60s | ||||||
绝缘阻抗 | 10MΩ | ||||||
占空比 | 45%~55% | ||||||
极性反接保护 | ✔ | ||||||
短路保护 | — | ✔① | |||||
A.B 相位差 | 90°±10°（低速频率下） | ||||||
90°±20°（高速频率下） | |||||||
屏蔽线 | 未接编码器本体 | ||||||
注：①与另一个线缆短路或GND,最大允许时间30秒 | |||||||
项目 | 参数 |
轴径 | Φ8mm、Φ10mm、Φ12mm、Φ14mm、Φ15mm（可选） |
轴材质 | 不锈钢 |
起动转矩 | 9.8×10⁻³ N・m 以下 |
惯性力矩 | 6.5×10⁻⁶ kg・m² 以下 |
轴允许力 | 径向40N；轴向20N |
允许最高转速 | <4000rpm;IP65≤3000rpm; |
轴承寿命 | 额定负载 1.5×10⁹，2500RPW时 100000小时 |
外壳 | 铝合金 |
重量 | 约200g |
5.环境参数
项目 | 参数 |
环境温度 | 工作时：-20~+90°C（反复弯曲电缆：-10°C）；保存时：-25~+95°C |
环境湿度 | 工作时 / 保存时：各35~85% RH（不结露） |
振动（耐久） | 振幅 0.75mm，5~55Hz，三轴方向各2h |
冲击（耐久） | 490m/s²，11ms，X/Y/Z 各方向 3 次 |
防护等级 | IP50 & IP65 |
6.1 OC/电压/推挽(插座与电缆连接的接线表)
供电电压 | 增量信号 | ||||
线色 | 红 | 黑 | 白 | 绿 | 黄 |
功能 | Up | OV | A | B | Z |
供电电压 | 增量信号 | |||||||
线色 | 红 | 黑 | 白 | 白 / 黑 | 绿 | 绿/黑 | 黄 | 黄/黑 |
功能 | Up | OV | A+ | A- | B+ | B- | Z+ | Z- |
双绞线 | |  | | | ||||
Up=电源电压。
屏蔽线未接编码器内部电路。

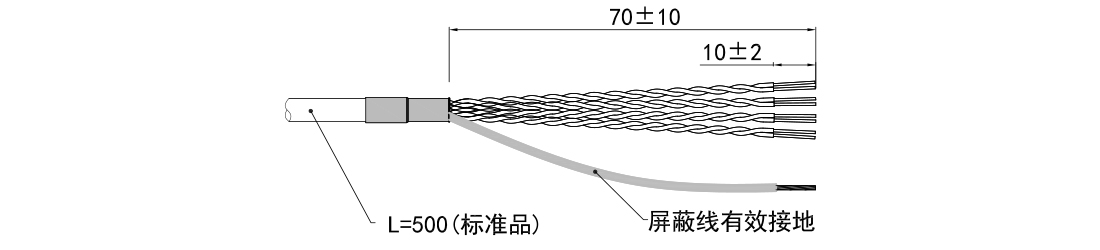

电缆连接

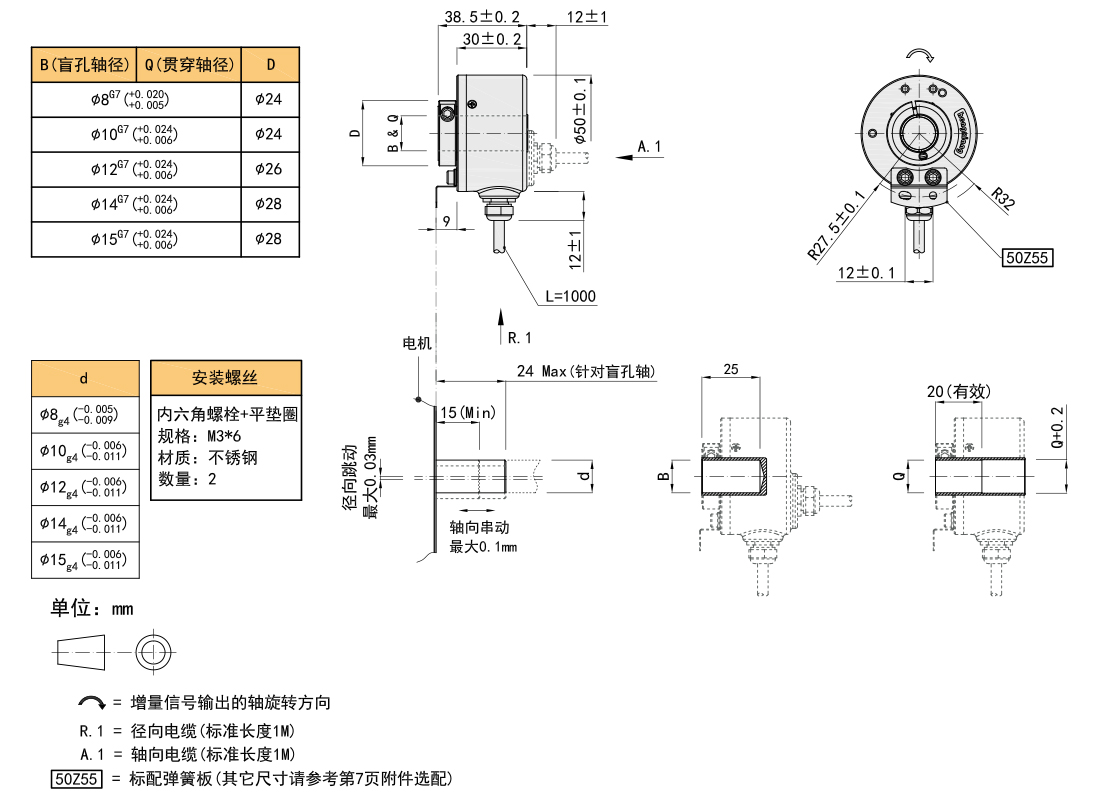

7.基本尺寸和安装要求

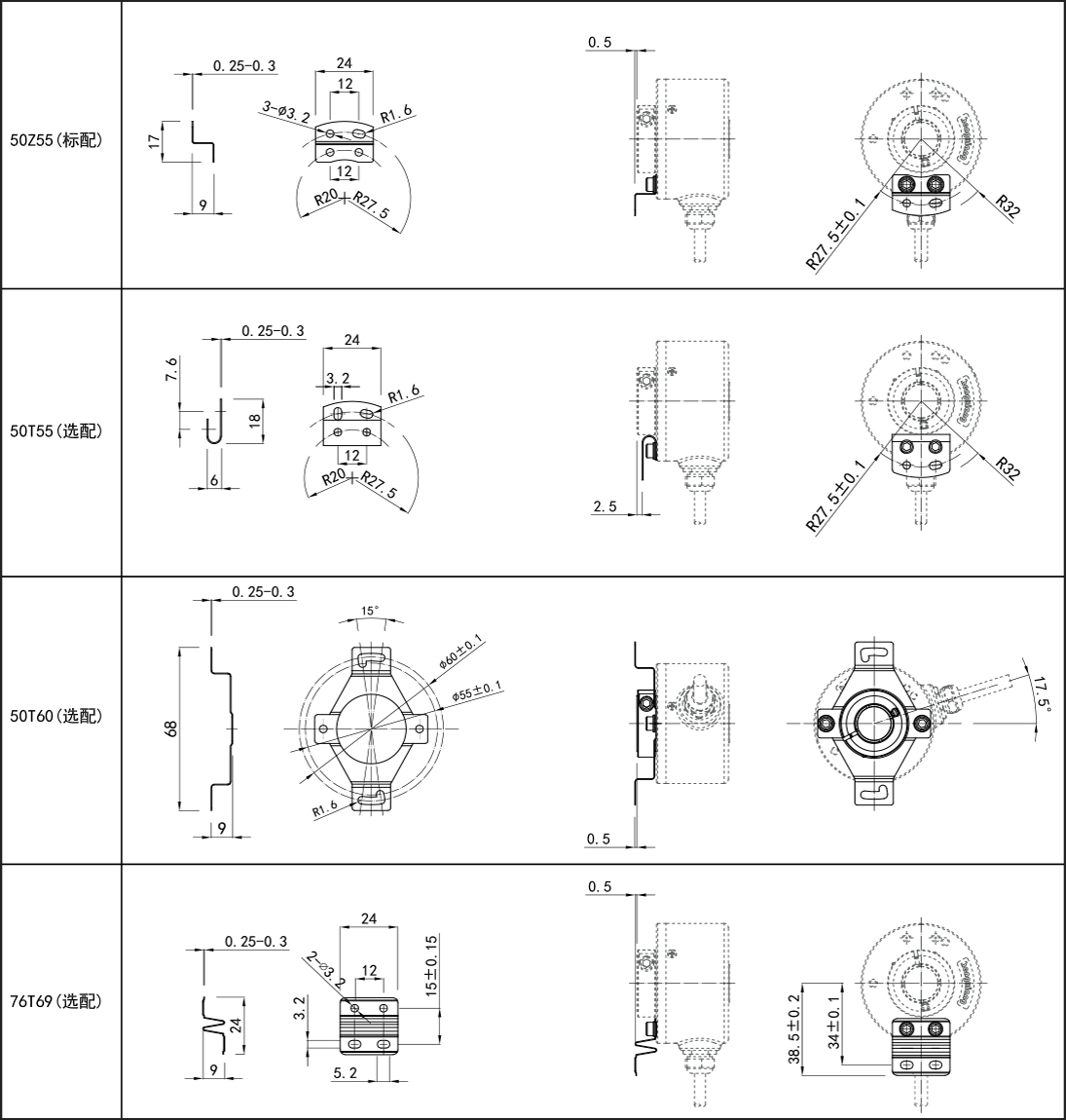

8.附件(弹簧板选配)

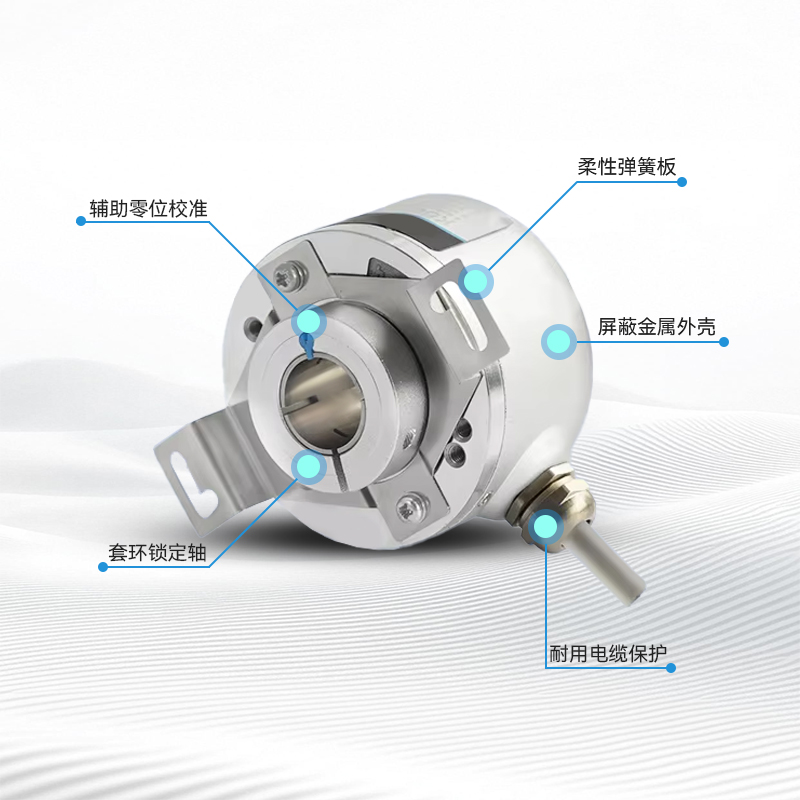

产品展示
双轴设计灵活适配
空心盲孔轴与贯穿轴设计，轴径最大 15mm，满足不同安装需求
高分辨率精准反馈
最高 48000PPR，非接触式光电原理确保位置与速度检测精度
紧凑耐用结构
直径 50mm、厚度 39mm，压铸铝合金外壳，适应工业自动化场景
多重电气保护
极性反接、短路保护，提升系统可靠性与安全性
多接口兼容性
支持 TTL/HTL/ 推挽等多种电气接口，适配不同控制系统
宽温工作范围
-20~+85℃工作温度，IP50/IP65 防护等级，应对复杂环境
轻量化设计
约 200g 重量，兼顾便携性与机械强度
品控
应用案例
K50系列编码器凭借坚固空心盲孔轴与贯穿轴设计、紧凑耐用结构及最高 48000PPR 分辨率，在纺织行业可精准监测辊轴转速，提升生产效率；包装领域通过多种电气接口适配设备定位裁切，保障精度；电梯场景实现门机启停精准控制，增强安全性；数控领域支持刀具轨迹追踪，满足机床高精度加工需求，凸显多行业适配优势。
服务
一、使用编码器注意事项
周围温度不得超过保管温度的地方；相对湿度不得超过保管湿度的地方；；不能处在温度变化急剧、结雾的地方；离腐蚀性气体、可燃气体较近的地方；远离灰尘、盐份、金属粉末较多的地方；远离使用水、油、药品的地方；过度的振动和冲击会传到本体的地方
二、安装编码器注意事项
电气部件不得承受过电压等现象，请进行设置环境的静电评估等；不要使电机动力线接近编码器；电机的FG线、及机械装置的FG要可靠接地；因屏蔽线未接编码器本体，请在用户端屏蔽线必须有效接大地
三、配线上的注意事项
在指定的电源电压下使用，请留意由于配线长导致的电源电压幅度下降；请不要将编码器线和其它动力线在同一管道内或是平行捆绑使用；编码器线的信号线及电源线请使用双绞线；请不要对编码器的线束施加过分的力，会有断线的危险
四、关于编码器保修
用户在购买本公司产品十二月内，按照使用说明书，警示标志等的注意事项，正确使用而发生故障时，可得到免费保修。
以下情况，即使在保修期内亦做收费处理：（运费自理）
1、使用者在运输、搬运时落地，安装不当时，所造成的故障、损伤；
2、因与其连接的机器引起本产品发生的故障；
3、因火灾、盐水、腐蚀气体、异常电压及地震、雷、风、水灾等其他自然灾害造成的故障、损伤；
4、未经本公司允许的修理、调整、改型(标贴不在或自行拆开外罩)。
5、未按照使用说明书所介绍的使用方法、注意事项使用时所发生的故障。
6、与客户签订有其它约定的除外。
