产品描述
小型增量编码器 SAH24S、25S、28S、32S ●精确的光电感应 ●高分子光栅，超好的防震性能，防护等级可达IP65 ●特别适合空间狭窄的环境，减小安装空间，节约成本 |
|
| 小型增量编码器--外径:Ø36mm ●经济型精确的光电感应 ●脉冲数最高可达3600P/R，超高抗干扰性能 ●高分子光栅，超好的防震性能，防护等级高达IP66 ●特别适合空间狭窄的环境，减小安装空间，节约成本 |
小型增量编码器--外径:Ø38mm ●经济型精确的光电感应 ●高分子光栅，超好的防震性能，防护等级高达IP66 ●特别适合空间狭窄的环境，减小安装空间，节约成本 |
|
产品参数
小型增量编码器 SAH24S、25S、28S、32S
| ||||
产品系列 | SAH24S | SAH25S | SAH28S | SAH32S |
尺寸(外壳) | Ø24mm | Ø25mm | Ø28mm | Ø32mm |
主轴尺寸 | Ø4mm | Ø4mm | Ø4,5mm | Ø4,5,6mm |
工作原理 | 光电 | |||
电源电压 | 5±0.25 VDC或10..30VDC | |||
输出电路 | HTL/推挽输出， TTL/RS422,电压输出，电流输出 | |||
输出信号 | A B , A B Z 或 A B Z + A B / Z / | |||
零位信号 | Z信号宽度1T(可选0.5T或0.25T) | |||
消耗电流 | 80mA,(HTL/TTL150mA max.) | |||
响应频率 | 100KHz | 100KHz,150KHz,300KHz | ||
连接方式 | 电缆，插头 | |||
出线方式 | 轴向后出 | 轴向后出，径向侧出 | ||
最大转速 | 6000r/min | |||
主轴负载 | 径向10N,轴向5N | |||
防护等级 | IP54 | IP54,IP65 | IP54,IP65 | |
启动力矩 | 1.2x10-4N.m Max | 1.2x10-4N.m Max | 14x10-4N.m Max | 15x10⁻⁴N.m Max |
工作温度 | -30°...85℃(可定制工作温度-40°..….100℃) | |||
储存温度 | -40..100℃ | -35°℃...100℃ | -40°….100℃ | -35°….100℃ |
抗冲击 | 1000m/s²,6ms | |||
抗振动 | 100m/s²,10..200Hz | |||
脉冲数 | 常用脉冲：50,100,125,128,180,200,250,256,500,512,600,750,800,1000,1024,1200,1500, | |||
小型增量编码器--外径:Ø36mm
| |||||||
产品系列 | SAH36S | SAH36A | SAH36B | SAH36C | SAH36D | ||
尺寸(外壳) | Ø 36mm | ||||||
主轴尺寸 | 轴型Ø6mm | 轴 型Ø 6 , 8 mm | 盲孔或通孔Ø4,6,8,10mm | ||||
工作原理 | 光电 | ||||||
电源电压 | 5±0.25 VDC或10...30VDC | ||||||
输出电路 | HTL/推挽输出，TL/RS422,电压输出，电流输出 | ||||||
输出信号 | A B , A B Z 或 A B Z + A B / Z / | ||||||
零位信号 | Z信号宽度1T(可选0.5T或0.25T) | ||||||
消耗电流 | 80mA,(HTL/TTL 150mA max.) | ||||||
响应频率 | 100KHz | 100KHz,150KHz,300KHz | 100KHz | ||||
连接方式 | 屏蔽电缆或航空插头 | ||||||
出线方式 | 径向出线或轴向出线 | ||||||
最大转速 | 600Or/min | ||||||
主轴负载 | 径向20N,轴向10N | ||||||
防护等级 | IP54,IP65 | IP54 | IP54,IP65 | IP64,IP65 | IP54 | ||
启动力矩 | 3×10-2N.m Max. | ||||||
工作温度 | -25....85℃(可定制工作温度-40°...100℃) | ||||||
储存温度 | -30....100℃ | -30...80℃ | -30℃...100℃ | ||||
抗冲击 | 1000m/s²,6ms | ||||||
抗振动 | 100m/s²,10...200Hz | ||||||
脉冲数 | 常用脉冲：50,100,120,125,200,250,256,300,360,400,500,512,600,1000,1024,1200,1250,1500,1800,2000, | ||||||
小型增量编码器--外径:Ø38mm
| |||
产品系列 | SAH38S | SAH38A | SAH38B |
尺寸(外壳) | Ø 38mm | ||
主轴尺寸 | 轴 型 Ø 6 , 8 mm | 轴型Ø 6mm | 盲孔Ø6,8,10mm |
工作原理 | 光电 | ||
电源电压 | 5±0.25 VDC或10...30VDC | ||
输出电路 | HTL/推挽输出， TTL/RS422,电压输出，电流输出 | ||
输出信号 | A B , A B Z 或 A B Z + A / B / Z / | ||
零位信号 | Z信号宽度1T(可选0.5T或0.25T) | ||
消耗电流 | 80mA,(HTL/TTL 150mA max.) | ||
响应频率 | 100KHz | 125KHz,250KHz | 150KHz,300KHz |
连接方式 | 屏蔽电缆或航空插头 | ||
出线方式 | 径向侧出 | ||
最大转速 | 6000r/min | ||
主轴负载 | 径向20N,轴向10N | ||
防护等级 | IP54 | P65,IP66 | IP54,IP64 |
启动力矩 | 3x10-2N.m Max | ||
工作温度 | -25°...85℃(可定制工作温度-40°....100°℃) | ||
储存温度 | -30..80℃ | -30...100℃ | |
抗冲击 | 1000m/s²,6ms | ||
抗振动 | 100m/s²,10..200Hz | ||
脉冲数 | 常用脉冲：50,100,120,125,200,250,256,300,360,400,500,512,600,1000,1024,1200,1250,1500, | ||
接线表 | |||||||||
颜色 | 白色 | 黑色 | 红色 | 绿色 | 黄色 | 粉色 | 蓝色 | 橙色 | 屏蔽 |
信号 | Vcc | 0V | A | B | Z | - | - | - | -1) |
信号 | Vcc | 0V | A | B | Z | Al | B/ | Z/ | _1) |
订货型号代码： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||
增量型编码器 | SAH24S | XXX | XX | X | X | X | -X X X X X | |||
1、规格系列 | ||||||||||
SAH25S | － | |||||||||
SAH28S | － | |||||||||
SAH32S | － | |||||||||
2、轴尺寸/法兰形式 | ||||||||||
004 Ø4mm×10mm夹紧法兰 | 004 | |||||||||
005 Ø5mm×10mm夹紧法兰 | 005 | |||||||||
005 Ø6mm×10mm夹紧法兰 | 006 | |||||||||
3、连接形式 | ||||||||||
A1 电缆Ø6mm，8x2x0.14mm2，1m | A1 | |||||||||
AC 插头8针 | AC | |||||||||
4、出线方式 | ||||||||||
A 轴向后出 | A | |||||||||
R 径向侧出 | R | |||||||||
5、信号输出 | ||||||||||
6 A+ B+ Z+ 和 A- B- Z- | 6 | |||||||||
3 A B Z | 3 | |||||||||
6、定制化 | ||||||||||
T 标准产品 | T | |||||||||
F 定制产品 | F | |||||||||
7、脉冲数: | ||||||||||
10、50、100、200、300、360、400、500、512、600、1000、1024、1200、1250、1500、2000、2048、2500 (2500 脉冲以内均可定制) | 01024 | |||||||||
订货型号代码： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
增量型编码器 | SAH36S | － | XXX | XX | X | X | X | -X X X X X | -XX | ||
1、规格系列 | |||||||||||
SAH36A | － | ||||||||||
SAH36B | － | ||||||||||
SAH36C | － | ||||||||||
2、轴尺寸/法兰形式 | |||||||||||
006 轴型/轴套Ø6mm | 006 | ||||||||||
008 轴型/轴套Ø8mm | 008 | ||||||||||
010 轴套Ø10mm | 010 | ||||||||||
004 盲孔/通孔Ø4mm | 004 | ||||||||||
3、连接形式 | |||||||||||
A1 电缆Ø7mm，8x2x0.14mm2，1m | A1 | ||||||||||
AC 插头8针 | AC | ||||||||||
AB 插头12芯 M23 | AB | ||||||||||
4、出线方式 | |||||||||||
A 轴向后出 | A | ||||||||||
R 径向侧出 | R | ||||||||||
5、信号输出 | |||||||||||
6 A+ B+ Z+ 和 A- B- Z- | 6 | ||||||||||
3 A B Z | 3 | ||||||||||
6、输出电路 | |||||||||||
T 10-30V，HTL推挽输出 | T | ||||||||||
E 5V，TTL 驱动器输出 | E | ||||||||||
F 5-30V，HTL推挽输出(同类替代各油田客户使用的产品) | F | ||||||||||
7、脉冲数: | |||||||||||
10,15,50，100，120，125，200，250，256，300，360，400，500，512，600，1000，1024，1200，1250，1500，1800，2000，2048，2500，3000，3600，4000，4096，50008192，10000，16000(16000脉冲以内均可以定制) | 01024 | ||||||||||
8、特殊规格 | |||||||||||
订货型号代码： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
增量型编码器 | SAH38S | － | XXX | XX | XX | XX | XX | -X X X X X | -XX | ||
1、规格系列 | |||||||||||
SAH38S | － | ||||||||||
SAH38A | － | ||||||||||
SAH38B | － | ||||||||||
2、轴尺寸/法兰形式 | |||||||||||
006 轴型/轴套Ø6mm | 006 | ||||||||||
008 轴型/轴套Ø8mm | 008 | ||||||||||
010 轴套Ø10mm | 010 | ||||||||||
3、连接形式 | |||||||||||
A1 电缆Ø7mm，8x2x0.14mm2，1m | A1 | ||||||||||
AC 插头8针 | AC | ||||||||||
AB 插头12芯 M23 | AB | ||||||||||
4、出线方式 | |||||||||||
A 轴向后出 | A | ||||||||||
R 径向侧出 | R | ||||||||||
5、信号输出 | |||||||||||
6 A+ B+ Z+ 和 A- B- Z- | 6 | ||||||||||
3 A B Z | 3 | ||||||||||
6、输出电路 | |||||||||||
T 10-30V，HTL推挽输出 | T | ||||||||||
E 5V，TTL 驱动器输出 | E | ||||||||||
F 5-30V，HTL推挽输出(同类替代各油田客户使用的产品) | F | ||||||||||
7、脉冲数: | |||||||||||
10,15,50，100，120，125，200，250，256，300，360，400，500，512，600，1000，1024，1200，1250，1500，1800，2000，2048，2500，3000，3600，4000，4096，50008192，10000，16000(16000脉冲以内均可以定制) | 01024 | ||||||||||
8、特殊规格 | |||||||||||
尺寸安装图

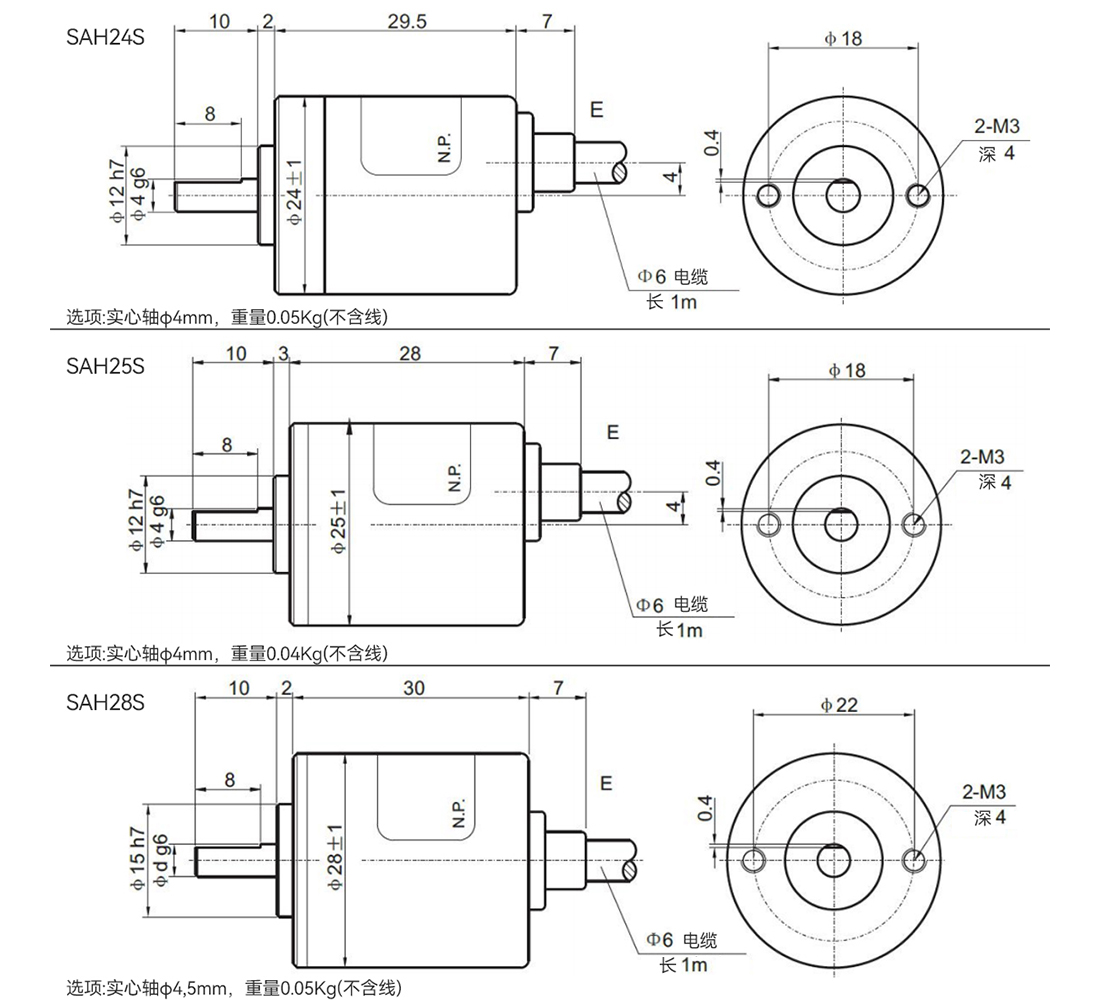

外径24-32mm小型编码器尺寸图

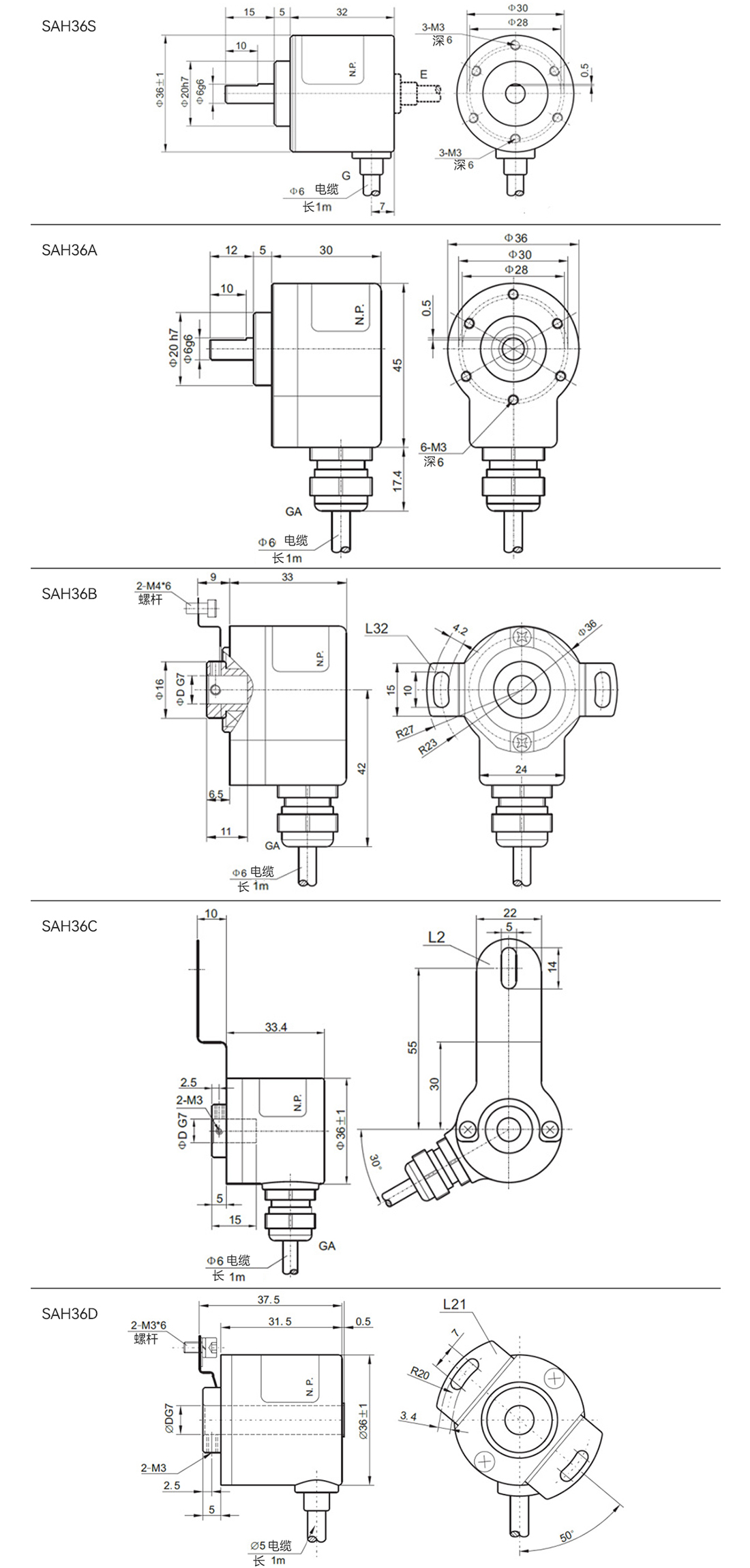

外径36mm小型编码器尺寸图

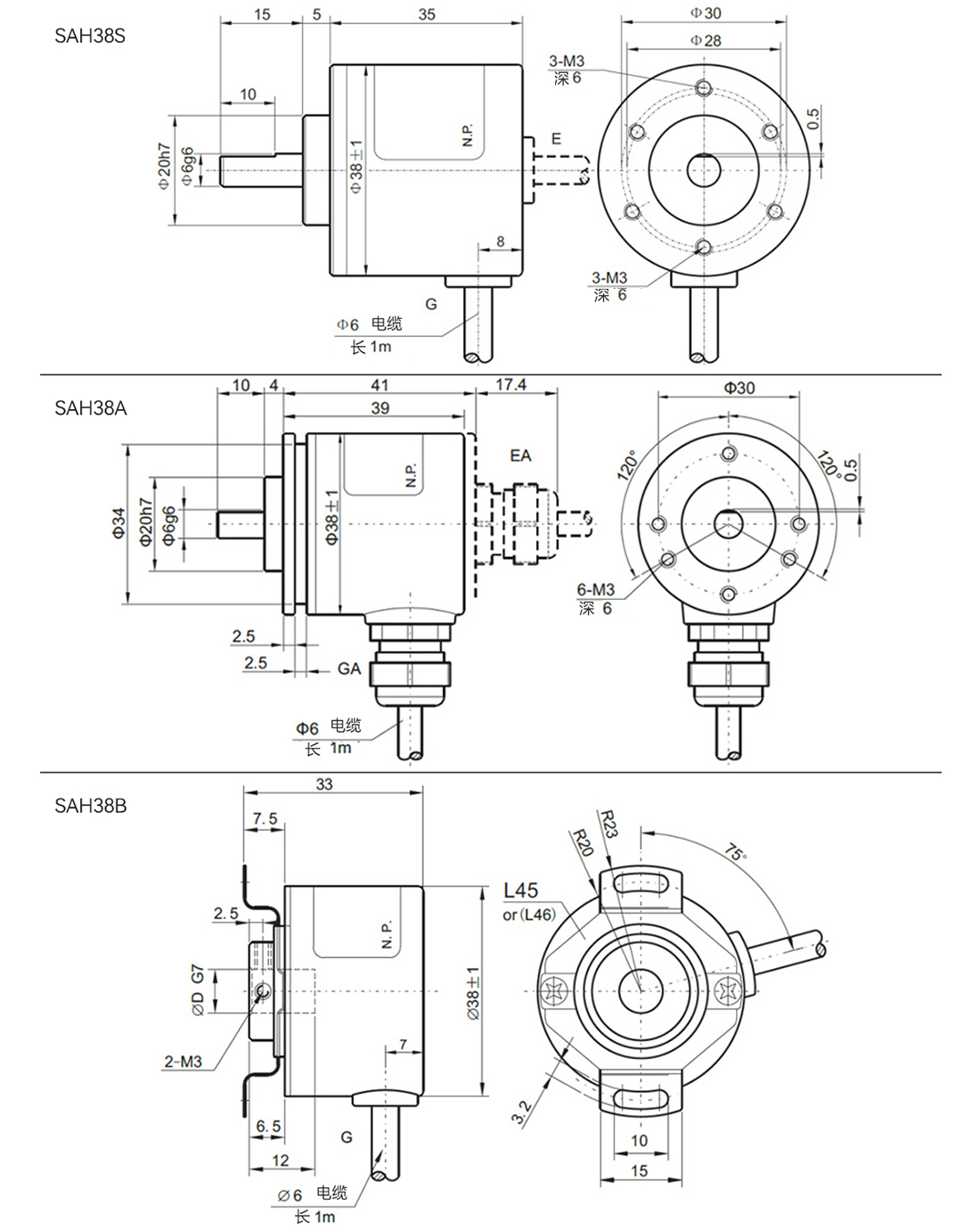

外径38mm小型编码器尺寸图
产品展示
小型增量编码器，凭借紧凑身形，轻松适配狭小空间
其增量式设计，借脉冲计数反映位置变化，简单可靠
小型增量编码器具备高速响应性能，能精准追踪动态位移
抗干扰性强，可在复杂环境稳定工作
应用案例
小型增量编码器涉及到的行业和项目有港口、起重、船舶、矿山、水利、钢铁冶金、石化、石材、能源、食品加工、航天航空、汽车、造纸印刷、注塑、纺织、舞台、玻璃、包装、军工、电梯、机床等。
服务
一、使用编码器注意事项
周围温度不得超过保管温度的地方；相对湿度不得超过保管湿度的地方；；不能处在温度变化急剧、结雾的地方；离腐蚀性气体、可燃气体较近的地方；远离灰尘、盐份、金属粉末较多的地方；远离使用水、油、药品的地方；过度的振动和冲击会传到本体的地方
二、安装编码器注意事项
电气部件不得承受过电压等现象，请进行设置环境的静电评估等；不要使电机动力线接近编码器；电机的FG线、及机械装置的FG要可靠接地；因屏蔽线未接编码器本体，请在用户端屏蔽线必须有效接大地
三、配线上的注意事项
在指定的电源电压下使用，请留意由于配线长导致的电源电压幅度下降；请不要将编码器线和其它动力线在同一管道内或是平行捆绑使用；编码器线的信号线及电源线请使用双绞线；请不要对编码器的线束施加过分的力，会有断线的危险
四、关于编码器保修
用户在购买本公司产品十二月内，按照使用说明书，警示标志等的注意事项，正确使用而发生故障时，可得到免费保修。
以下情况，即使在保修期内亦做收费处理：（运费自理）
1、使用者在运输、搬运时落地，安装不当时，所造成的故障、损伤；
2、因与其连接的机器引起本产品发生的故障；
3、因火灾、盐水、腐蚀气体、异常电压及地震、雷、风、水灾等其他自然灾害造成的故障、损伤；
4、未经本公司允许的修理、调整、改型(标贴不在或自行拆开外罩)。
5、未按照使用说明书所介绍的使用方法、注意事项使用时所发生的故障。
6、与客户签订有其它约定的除外。
