产品描述

K70C 产品外径为70mm，广泛应用于经济型数控机床。

有多种输出形式可供客户选择，脉冲数最高可达到6000脉冲，脉冲数可根据客户要求定做。

采用全进口光电器件可靠性高，寿命长，抗干扰能力强，使用温度范围广。

产品参数

机械参数

最大转速(r/min)	启动力矩(25℃) (N.M)	轴向最大负载(N)		转动惯量 (kgm²)	重量(kg)
		径向	轴向
6000	2*10-³	40	30	4 *10-6	≤0.315

电气参数

输出形式	电源电压  DC(V)	消耗电流 (mA)	输出电压(V)		上升时间 (ns)	下降时间 (ns)	响应频率 (kHz)
			VH	VL
E(电压输出)	5±0.25	≤80	>3.5	≤0.7	≤500	≤100	0-300
	8-26	≤120	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12
F(互补输出)	5±0.25	≤80	>3.5	≤0.7	≤500	≤100	0-300
	8-26	≤120	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12
C(集电极 开路输出)	5±0.25	≤60	>VCC-2.5	≤0.7	≤500	≤100	0-300
	8-26
	10-30
	12
L(长线驱动输出)	5±0.25	≤100	>3.5	≤0.7	≤200	≤200	0-300
A(宽压长线 驱动输出)	8-26	≤60	>VCC-2.5	≤0.7	≤500	≤100	0-300
	10-30
	12

接线说明

电缆线颜色	红	黑	绿	棕	白	灰	黄	橙	屏蔽
E(电压输出)	Vcc	0V	A		B		Z		G
F(互补输出)	Vcc	0V	A		B		Z		G
C(开路输出)	Vcc	0V	A		B		Z		G
L、A(驱动输出)	Vcc	0V	A	A/	B	B/	Z	Z/	G

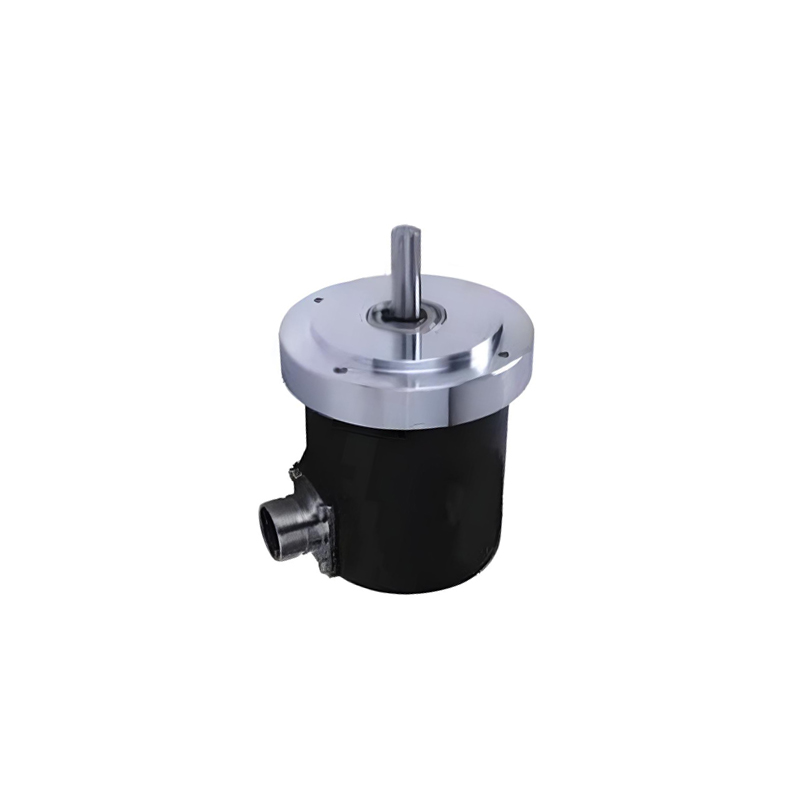

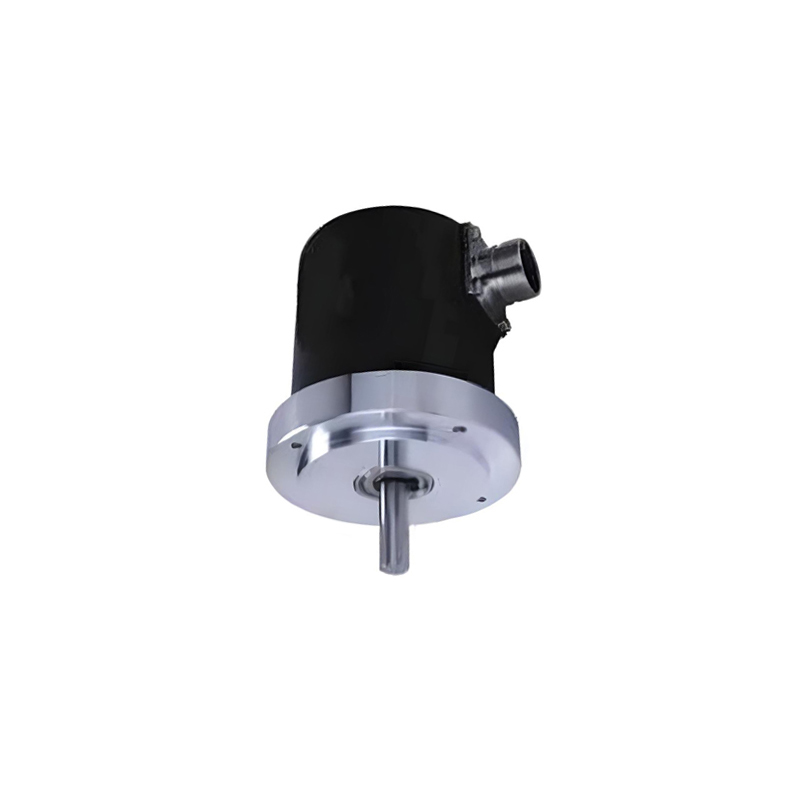

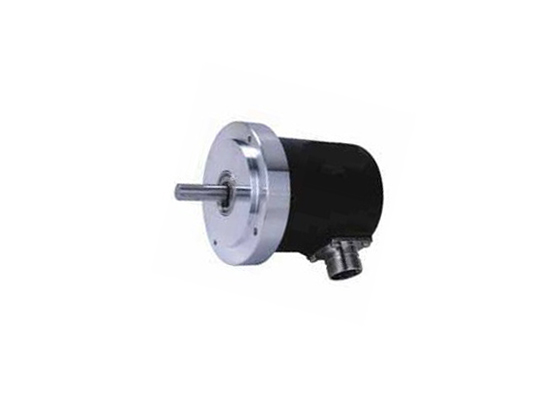

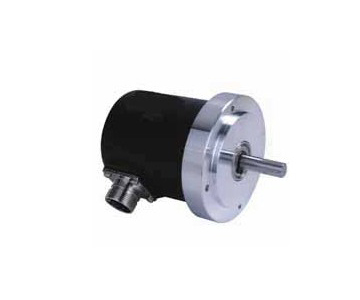

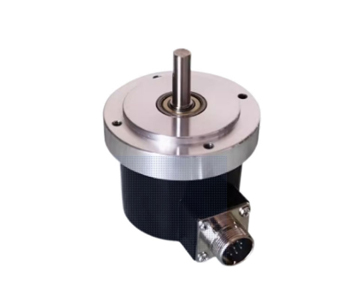

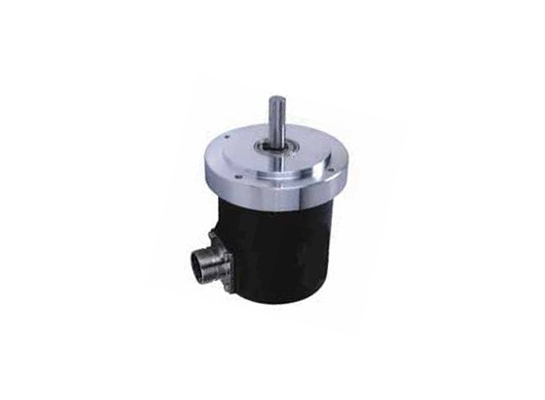

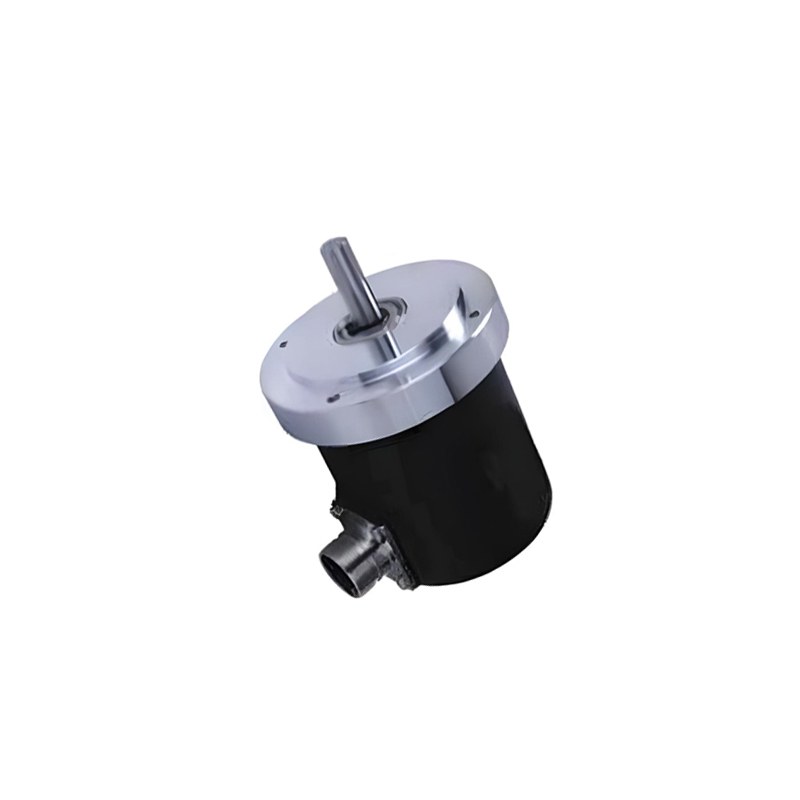

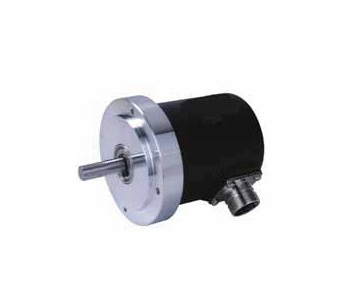

产品展示

• 坚固设计：拥有坚固的机械结构，能够承受一定程度的外力冲击、振动和磨损，保证在较为恶劣的工作环境下依然可以稳定运行，适用于各种工业场景。
• 结构紧凑：整体设计紧凑，不占用过多的空间，方便在设备内部有限的空间中进行安装和布局，对于空间受限的应用场景具有较好的适应性。

• 高精度测量：作为增量式编码器，能够精确地测量轴的旋转角度和速度变化，提供准确的位置和速度反馈信号，满足高精度控制的要求。其分辨率较高，可以检测到微小的角度变化，为系统的精确控制提供有力支持。
• 信号稳定可靠：输出的信号稳定，抗干扰能力较强，能够在复杂的电磁环境下准确地传输信号，保证系统的正常运行。无论是在有强电磁场干扰的工业现场，还是在对信号稳定性要求较高的自动化控制系统中，都能保持良好的性能。

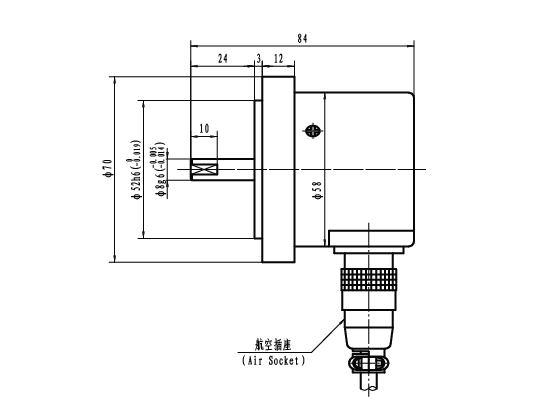

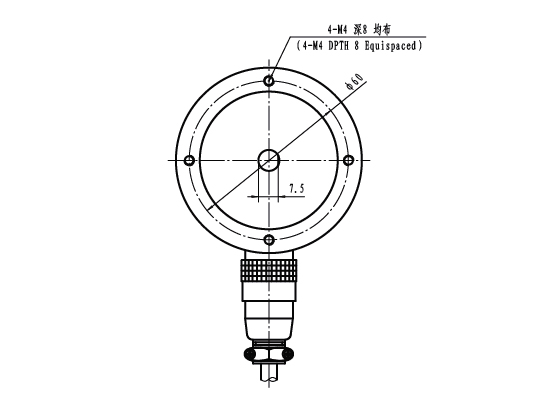

尺寸和接口

应用案例

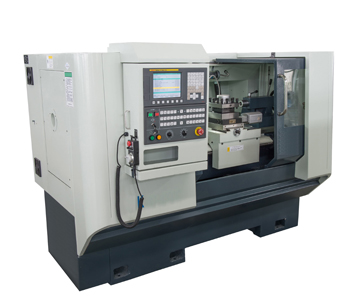

在现代化工业生产的宏大场景中，增量电机编码器有着广泛应用。比如在数控机床领域，它安装在电机轴上，为刀具的精确移动和工作台的精准走位提供脉冲信号，保障复杂零件加工精度达微米级；在自动化物流输送系统中，位于传送带电机处的增量电机编码器能精准控制速度和启停位置，使包裹准确无误地流转于存储、分拣和运输环节；在工业机器人进行汽车零部件装配时，安装于关节电机轴的编码器实时反馈信息，精确指挥机器人手臂的动作，实现毫米级的装配精度，确保生产质量和效率。
