产品描述
该产品采用超薄设计，节省使用空间。采用板弹簧与客户端连接，更加紧固。该产品广泛应用于自动控制，自动测量，遥控，计算机技术以及在数控机床上作角度和纵坐标的测量等，特别适合电梯行业使用。采用全进口光电器件可靠性高，寿命长，抗干扰能力强，使用温度范围广等。
产品参数
机械参数
| 最大转速 (r/min) | 启动力矩(25℃) (N.M) | 轴向最大负载(N) | 转动惯量 (kgm²) | 重量 (kg) | |
|---|---|---|---|---|---|
| 径向 | 轴向 | ||||
| 5000 | 5*10-2 | 40 | 20 | 1 *10-5 | ≤0.585 |
电气参数
| 输出形式 | 电源电压 DC(V) | 消耗电流 (mA) | 输出电压(V) | 上升时间 (ns) | 下降时间 (ns) | 响应频率 (kHz) | |
|---|---|---|---|---|---|---|---|
| VH | VL | ||||||
| E(电压输出) | 5±0.25 | ≤80 | >3.5 | ≤0.7 | ≤500 | ≤100 | 0-300 |
| 8-26 | ≤120 | >VCC-2.5 | ≤0.7 | ≤500 | ≤100 | 0-300 | |
| 10-30 | |||||||
| 12 | |||||||
| F(互补输出) | 5±0.25 | ≤80 | >3.5 | ≤0.7 | ≤500 | ≤100 | 0-300 |
| 8-26 | ≤120 | >VCC-2.5 | ≤0.7 | ≤500 | ≤100 | 0-300 | |
| 10-30 | |||||||
| 12 | |||||||
| C(集电极 开路输出) | 5±0.25 | ≤60 | >VCC-2.5 | ≤0.7 | ≤500 | ≤100 | 0-300 |
| 8-26 | |||||||
| 10-30 | |||||||
| 12 | |||||||
| L(长线驱动输出) | 5±0.25 | ≤100 | >3.5 | ≤0.7 | ≤200 | ≤200 | 0-300 |
| A(宽压长线 驱动输出) | 8-26 | ≤60 | >VCC-2.5 | ≤0.7 | ≤500 | ≤100 | 0-300 |
| 10-30 | |||||||
| 12 | |||||||
接线说明
| 电缆线颜色 | 红 | 黑 | 绿 | 棕 | 白 | 灰 | 黄 | 橙 | 屏蔽 |
|---|---|---|---|---|---|---|---|---|---|
| E(电压输出) | Vcc | 0V | A | B | Z | G | |||
| F(互补输出) | Vcc | 0V | A | B | Z | G | |||
| C(开路输出) | Vcc | 0V | A | B | Z | G | |||
| L、A(驱动输出) | Vcc | 0V | A | A/ | B | B/ | Z | Z/ | G |

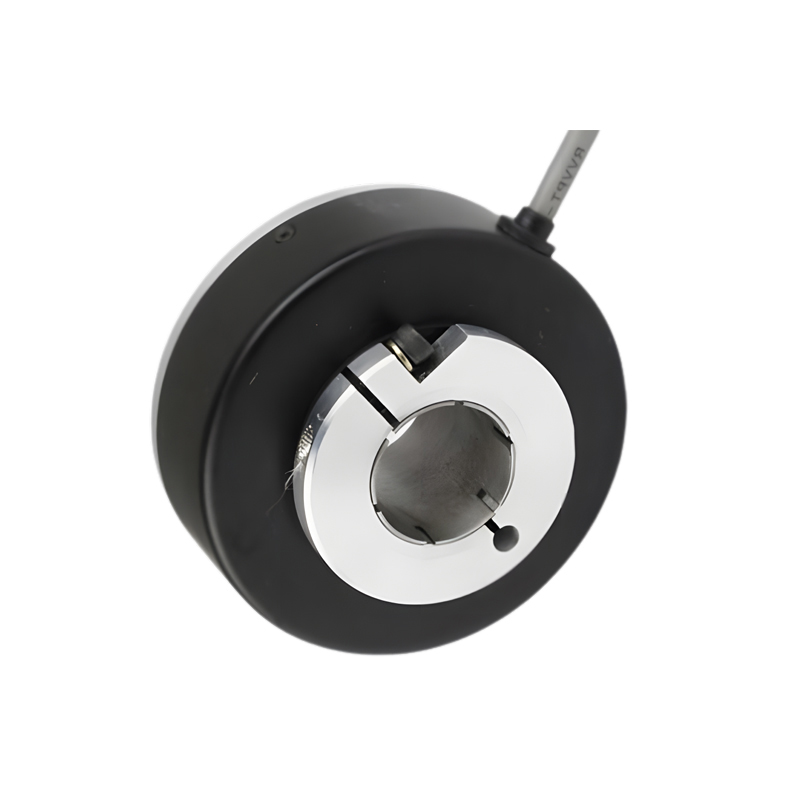

产品展示
- 轴载荷能力强：实心轴的设计使其具有较强的轴载荷能力，能够承受较大的轴向和径向负载，保证在高负载条件下的正常工作，可满足一些对轴承载能力有较高要求的设备需求。
- 工作寿命长：采用高质量的材料和先进的制造工艺，使得产品具有较长的使用寿命，减少了因频繁更换部件而带来的维护成本和停机时间。
- 响应速度快：对轴的旋转变化能够快速响应，及时输出相应的信号，使得控制系统可以实时获取轴的状态信息，从而实现快速、准确的控制。这对于一些对动态性能要求较高的设备，如数控机床、机器人等，具有重要的意义。
- 广泛的适用范围：可适用于各种交流（AC）、直流（DC）伺服电机，能够与不同类型的电机配合使用，为电机的控制和驱动提供准确的反馈信号，广泛应用于自动化生产线、数控机床、机器人、电梯等领域3。
尺寸和接口
应用案例
应用场景覆盖数控机床、纺织机械、医疗设备、伺服转台、冶金机械、纺织机械、煤炭机械、机器人等自动化行业
