产品描述
CYYZ802专用型压力变送器采用金属基压敏芯片封装而成(溅射薄膜)，针对工程机械液压系统存在的严重气穴、液锤现象和压力峰值高、电源波动大、振动干扰大、环境恶劣等问题而设计，完全满足这些工沉要求。量程:0~1~60MPa(详见量程选型表)；输出:4~20mA；供电:9~28VDC；精度: 0.5%FS；此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 液体或气体（与接触材质兼容） | 稳定性能 | ±0.2% FS/年 |
| 测量量程 | 0～1～60MPa（详见量程选型表） | 温度补偿 | -40～85℃ |
| 压力类型 | 表压 | 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.03%FS/℃（温度补偿范围外） |
| 输出信号 | 4～20mA | 整体重量 | 无显示≈190g有显示≈270g |
| 供电电压 | 9～28VDC | 耐用性能 | 1X108 |
| 精度等级 | 0.5%FS | 次（量程下限到量程上限循环次数） | |
| 介质温度 | -40～105℃ | 最大功率 | 0.02Us(W) 注：Us=供电电压 |
| 接通时间 | 20ms | 整体重量 | ≈55g |
| 响应频率 | 1kHz | 分辨率 | 0.01%FS |
| 名称 | 参数 | |
|---|---|---|
| 负载特性 | 电压型 | ≥10kΩ |
| 电流型 | 电流型：≤{（Us-8）÷0.02}Ω（Us=供电电压） | |
| 环境条件 | 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |
| 过载能力 | 过载压力 | 3倍 3倍 2.5倍 |
| 爆破压力 | 40倍 10倍且≤400MPa ≤400MPa | |
| 整体材质 | 膜片 | 17-4PH不锈钢 （接触被测介质） |
| 过程连接 | 304不锈钢 （接触被测介质） | |
| 外壳 | 304不锈钢 | |
| ED圈 | 丁腈橡胶 | |
| 机械稳定性 | 随机振动 | 20g 符合GB/T2423.56-2006 |
| 正弘振动 | 14.1g 符合GB/T2423.10-2008 | |
| 冲击 | 500g/ms 符合IEC60068-2-27标准 | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ500VDC | |
| 绝缘强度 | 500VAC | |

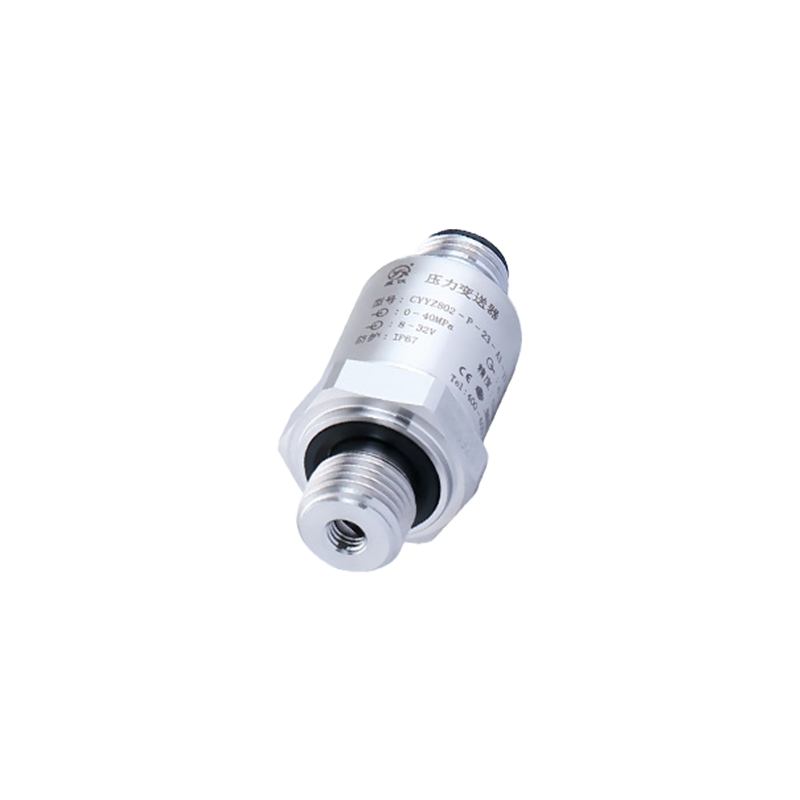

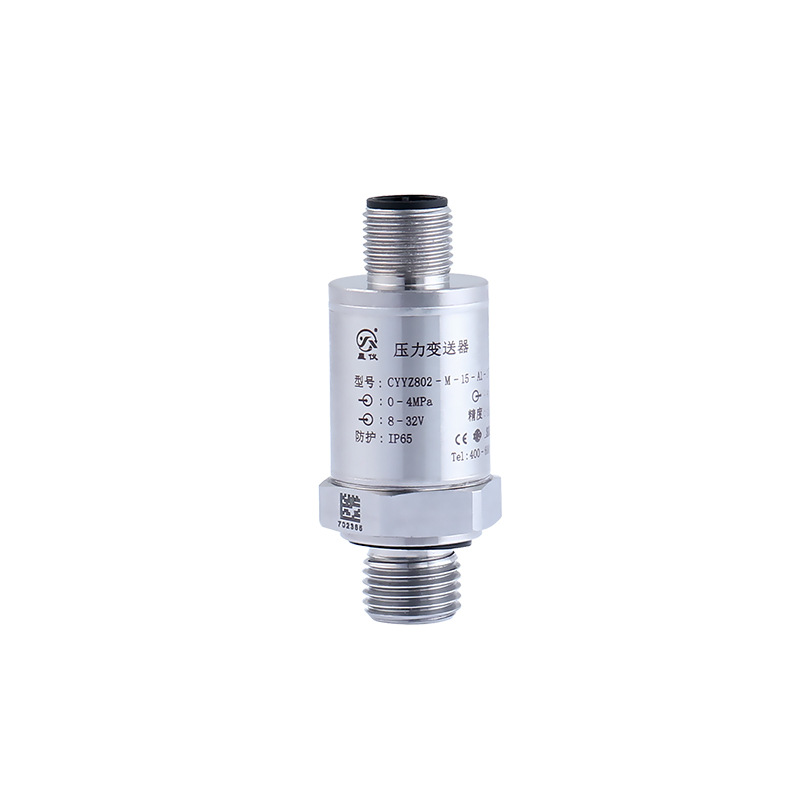

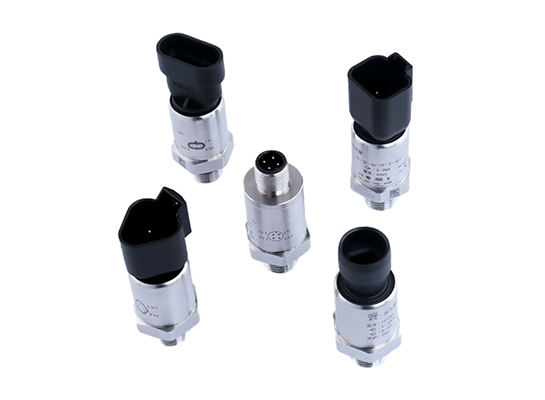

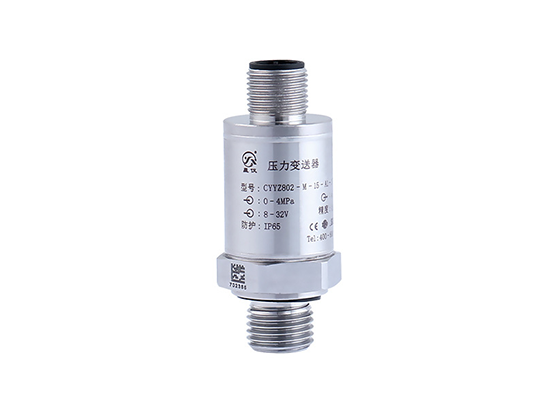

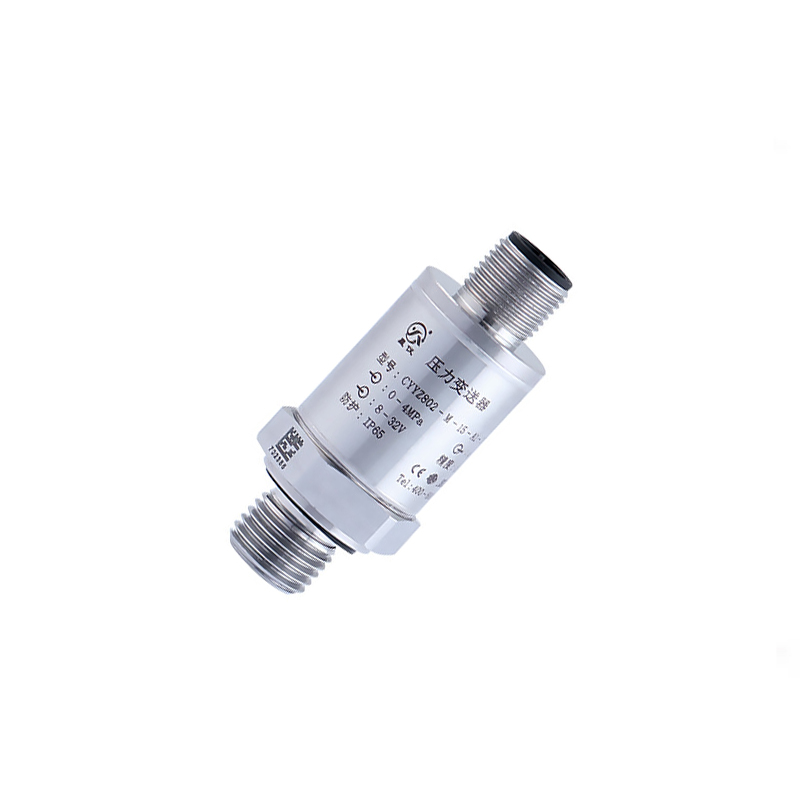

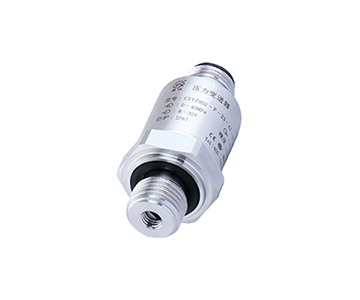

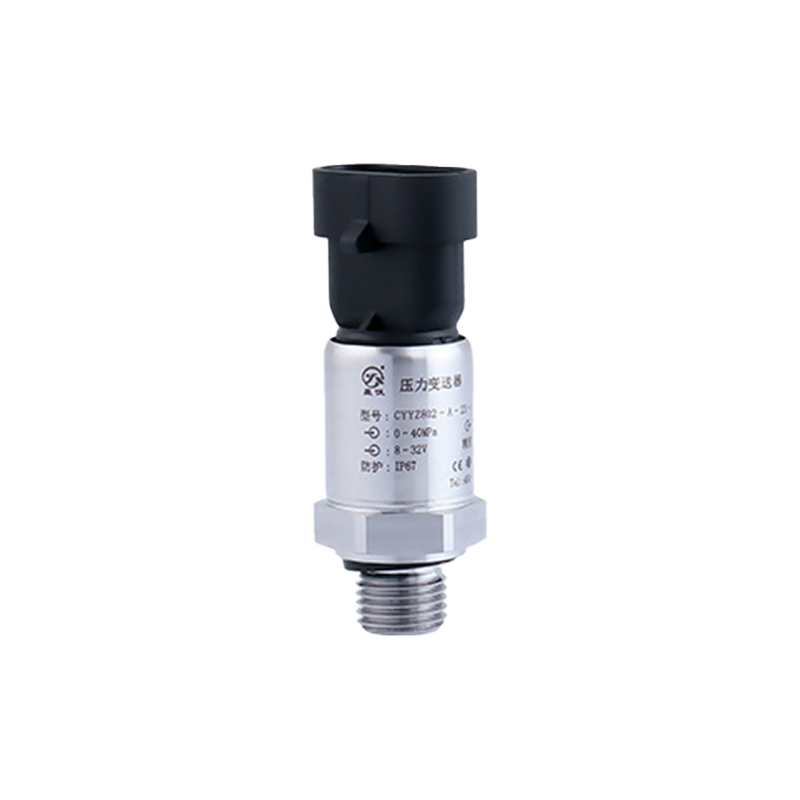

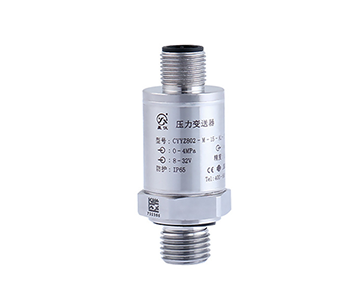

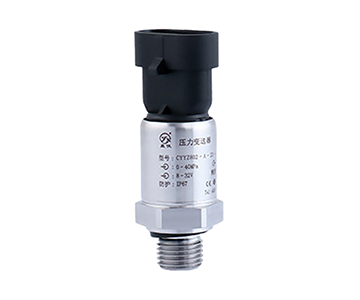

产品展示
- 不充油，全焊接不锈钢结构，防泄漏
- 集成芯片、宽电压供电
- 结构小巧、安装方便
- 截频设计、抗干扰能力强
- 迟滞小、重复性好
- 响应速度快，响应时间小于1ms
- 全金属感压膜片抗冲击
适用于工程机械液压系统存在的严重气穴、液锤现象和压力峰值高、电源波动大、振动干扰大等环境恶劣等现场。
压力传感器是在金属膜片上溅射一个惠斯通电桥，被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应)，产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟信号或数字信号。

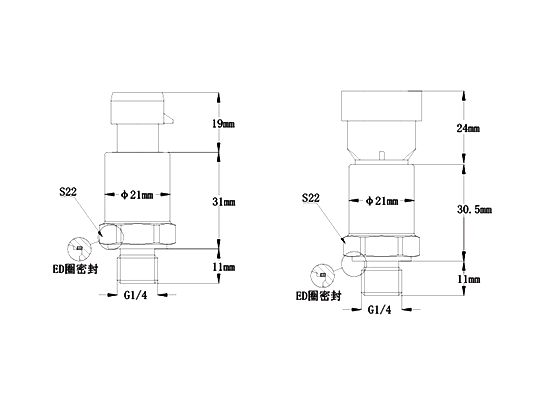

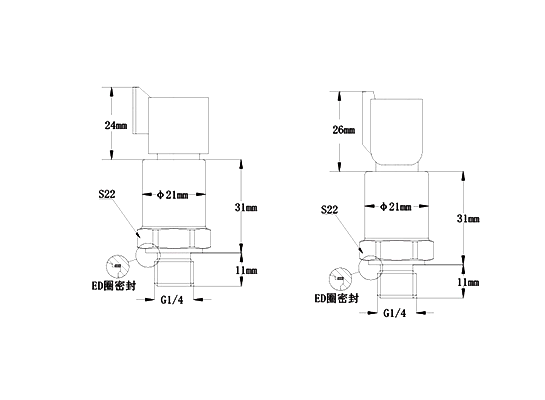

尺寸和接口
应用案例
星仪传感器制造有限公司主要经营的产品涉及压力变送器、液位变送器、温度变送器 温湿度变送器、差压变送器、土壤水分变送器、3051变送器以及相关仪器仪表配件等 星仪品牌下的多款产品取得国家颁发的多项专利证书，例如CE认证、IS9001认证 SGS认证、TÜV SÜD认证、防爆认证等。传感器的应用行业非常广泛，常用语液压系统、工业设备、制冷设备、智慧物联、废气与尾气、室内外环境监测测、士壤墒调、化工与石化、石油与天然气、扭力测量、工程机械、暖通空调、水与废水、气密监测、工业气体、种植与养殖、食品饮料行业、制药与生物技术、浆类与混凝土、沉降监测等使用。
配件产品
服务
- 生产厂家：星仪传感器有着多台行业生产制作设备，现代化的生产流程。星仪自己的研发系统，从下单到生产优化每个环节生产质量与速度，
- 进口元件：星仪传感器选用高质量元器件，进口德国赫斯曼插头，长期稳定强;进口硅晶圆，精度高;进口集成芯片，抗干扰，稳定性好。
- 研发团队：星仪传感器有着多名感测技术研发人员，自始至终致力于产品优化和新品研发。星仪多款产品获得多种专利认证。
- 产品溯源：星仪出厂的每台变送器都有单独工业二维码编号，出售的每台变送器都可追溯其参数及定制内容，方便售后与再定制。
- 售后服务:星仪传感器具有完善的售后检测部门，对于产品在现场使用过程中遇到的安装、使用问题能够很好的得到技术人员解答。
