产品描述

螺栓预紧力传感器采用筒式结构，结构小巧，性能稳定可靠，安装使用方便。适用于螺栓预紧力、试验机等工业自动化测量控制系统。

产品规格

规格	输出类型	精度	测量范围	灵敏度	重复性	工作温度	外壳材质	线性范围
0~120KN	模拟电压	±0.05%	120KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~180KN	模拟电压	±0.05%	180KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~210KN	模拟电压	±0.05%	210KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~240KN	模拟电压	±0.05%	240KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~320KN	模拟电压	±0.05%	320KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~400KN	模拟电压	±0.05%	400KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~500KN	模拟电压	±0.05%	500KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S
0~600KN	模拟电压	±0.05%	600KN	2.0mV/V	≤±0.05%F.S	-20℃-+60℃	合金钢/不锈钢	≤±0.3%F.S

产品参数

额定载荷	120KN~600KN	输入电阻	750±30Ω
灵敏度	1.5±0.05mV/V	输出电阻	700±5Ω
非线性	±0.3~±0.5%F·S	工作温度范围	-20~+70°C
滞后误差	±0.3%F·S	安全过载	150%F·S
重复性误差	±0.1%F·S	绝缘电阻	≥2000MΩ
蠕 变	±0.1%F·S	推荐激励电压	5V~12V
零点温度系数	±0.1%F·S/10°C	防护等级	IP65
灵敏度温度系数	±0.1%F·S/10°C	材质	合金钢、不锈钢
线缆	ф5x3m

量程	øA	øB	øC	H	H1
120KN	ø45	ø29.5	ø16.1	45	2
180KN	ø51	ø36.5	ø20.1	55	2
210KN	ø54	ø39.5	ø22.1	58	2
240KN	ø57	ø42.5	ø24.1	65	2
320KN	ø64	ø48.5	ø27.1	72	2
400KN	ø69	ø54.5	ø30.1	76	2
500KN	ø80	ø60.5	ø33.1	84	2
600KN	ø88	ø66.5	ø36.1	90	2

产品展示

采用筒式结构

传感器采用筒式结构,结构小巧适用于螺栓预紧力、试验机等工业自动化测量控制系统

精度高 性能稳定

结构小巧，综合精度高。适用于螺栓预紧力、试验机等工业自动化测量控制系统

抗偏载，安装方便

抗偏载、精度高、强度好、安装方便，信号稳定，抗干扰强

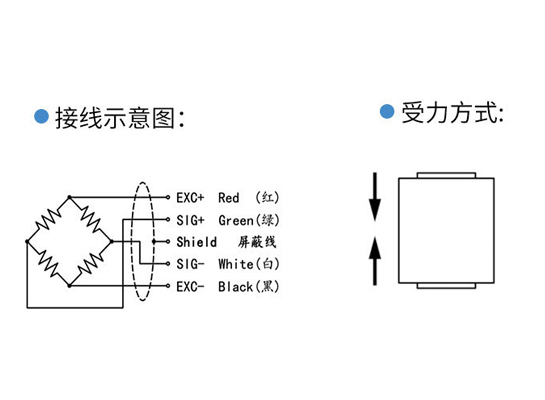

尺寸和接口

应用案例

多种工况

全面兼容

螺栓检测机 x 试验机 x 自动化设备

适用于螺栓预紧力、试验机等工业自动化测量控制系统。
