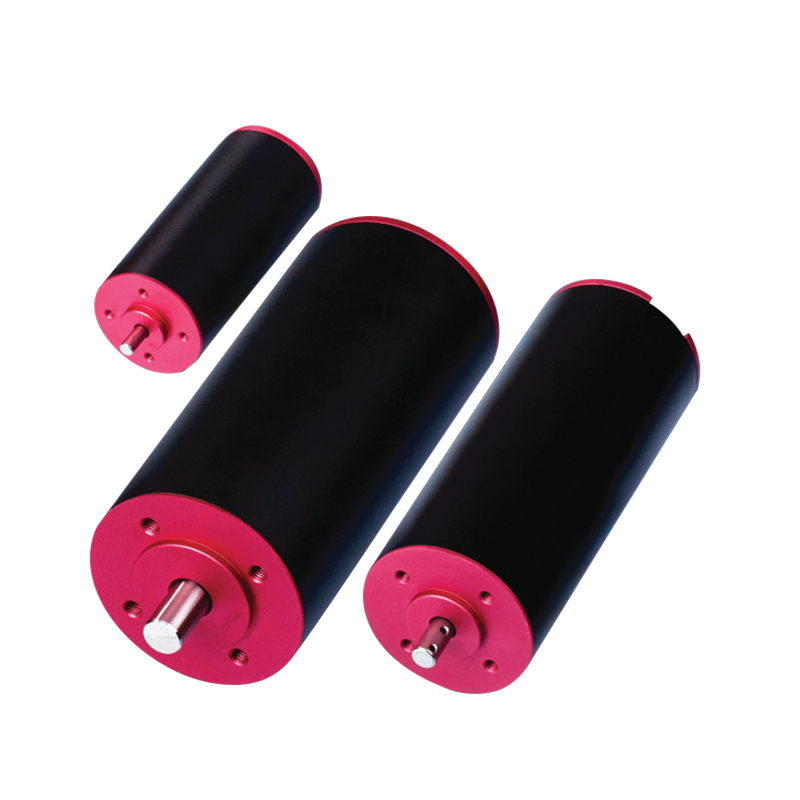

直流无刷电机-内置速度内驱系列直径32mm-45mm电机能耗低 高效驱动 寿命长

直流无刷电机-内置速度内驱系列 、稳定、高效、高功率、运行安静，转速高，转矩大，使用寿命长

系列分类 :
BD3270AN
BD3660AN
BD45100AN

CNY： 80-960

ablity：月产值5000

contact shop
产品描述产品参数

产品描述

直流无刷电机内置速度驱动产品集众多优势于一身。它将驱动模块与电机紧密集成，大幅缩减整体体积，便于设备紧凑化设计，节省安装空间。具备精准速度控制能力，能依据不同工况需求，快速、精确调节电机转速，实现平稳运转。内置驱动优化了电机启动性能，启动迅速且冲击小，可降低对设备的损耗。其具备良好的抗干扰能力，在复杂电磁环境中也能稳定工作。此外，该产品能耗较低，高效的驱动算法提高了电能利用率，节能环保，适用于对空间、速度控制及稳定性要求严苛的各类应用场景 。

产品参数

无刷电机                 滚珠轴承

型号


1210

1207

2412

2409

2407

2406

额定电压

V

12

12

24

24

24

24

空载转速             ±12%

rpm

9794

6529

11523

8904

7255

6121

空载电流              Max 150%

mA

355

192

190

127

88

75

连续运行推荐
极限值

最大连续转矩

mN.m

30.7

45.4

33.8

46.7

47.5

51.1

额定转速

rpm

9294

5828

11011

8204

6547

5373

最大连续电流

mA

3000

2800

1900

1950

1600

1450

额定功率

W

29.9

27.7

39

40.1

32.6

28.8

启动电流

mA

52174

24490

38710

23301

15584

11321

堵转转矩

mN. m

602

423

762

593

487

418

最大输出功率

W

154.4

72.3

230

138.3

92.5

67

最高效率值

%

84

83

86

86

86

84

工作电压

V

10~28

10~28

10~28

10~28

10~28

10~28

电流类型


受控

受控

受控

受控

受控

受控

机械时间常数

ms

2.6

2.5

2.4

2.4

2.4

2.3

转动惯量

gcm2

15.3

15.3

15.3

15.3

15.3

15.3

转矩常数

mN.m/A

11.6

17.4

19.8

25.6

31.4

37.2

转速常数

rpm/V

822

548

482

373

304

257

速度/转矩 斜率

rpm/mN.m

16.3

15.4

15.1

15

14.9

14.6

电机重量

g

290

290

290

290

290

290

相关信息

电机热阻

8.2K/W

电机热时间常数

822S

动态荷载：轴向

4.0N

动态荷载：径向（端面外5mm）

16.0N

最大安装力（静态）

50N

安装螺丝最大旋入深度

3.0mm

径向间隙（端面外5mm）

≤0.02mm

轴向间隙

0(＜4.0N)

线圈最高温度

85ºC

环境温度

-30to65ºC

标准后轴直径

4mm

标准后轴长度”L”

0/3.7/5.5mm

引线定义（AWG 20#）

减速电机总长: LT=L1+L2+L3

BD3270AN 推荐组合选配方案

L1:32GP

L1:36GP

L2:BD32

L3:EN22S

L3:EN24T

引线 1 ：红色       正极

27.4

39.6

70

10.7

12

引线 2 ：蓝色       负极

35.9

48.6




传感插件脚定义 (AWG 28#) Molex: 51021-0500

44.4

57.6









插件脚 1: 棕       GND






插件脚 2: 黑       反馈脉冲

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱  推荐编码器：
32GP          磁电编码器： EN2211S***
36GP          光电编码器： EN2412T***

插件脚 3: 黄      顺时针/逆时针

插件脚 4: 红      PWM速度控制

插件脚 5: 蓝       电子刹车

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。

无刷电机                 滚珠轴承

型号


1211

1209

2413

2410

2408

2407

额定电压

V

12

12

24

24

24

24

空载转速             ±12%

rpm

11200

8840

12500

10200

8200

6966

空载电流              Max 150%

mA

320

230

220

165

100

85

连续运行推荐
极限值

最大连续转矩

mN.m

39.5

43.4

32.5

41

50

56.1

额定转速

rpm

10472

8066

11997

9525

7409

6116

最大连续电流

mA

4200

3600

2000

2000

1900

1800

额定功率

W

43.3

36.7

40.8

40.9

38.8

35.9

启动电流

mA

60000

38710

44444

27907

18750

14118

堵转转矩

mN. m

607

496

807

620

518

459

最大输出功率

W

178.1

114.8

264

165.5

111.3

83.7

最高效率值

%

86

85

86

85

86

85

工作电压

V

10~28

10~28

10~28

10~28

10~28

10~28

电流类型


受控

受控

受控

受控

受控

受控

机械时间常数

ms

3.2

3.1

2.7

2.9

2.8

2.7

转动惯量

gcm2

16.75

16.75

16.75

16.75

16.75

16.75

转矩常数

mN.m/A

10.2

12.9

18.2

22.3

27.8

32.7

转速常数

rpm/V

938

741

523

428

343

292

速度/转矩 斜率

rpm/mN.m

18.4

17.8

15.5

16.5

15.8

15.2

电机重量

g

326.3

326.8

327.4

327.2

328.1

328.4

相关信息

电机热阻

6.9K/W

电机热时间常数

1188S

动态荷载：轴向

6.0N

动态荷载：径向（端面外5mm）

28N

最大安装力（静态）

110N

安装螺丝最大旋入深度

4.0mm

径向间隙（端面外5mm）

≤0.02mm

轴向间隙

0(＜6.0N)

线圈最高温度

85ºC

环境温度

-30to65ºC

标准后轴直径

5mm

标准后轴长度”L”

0/3.7/5.5mm

引线定义（AWG 20#）

减速电机总长: LT=L1+L2+L3

BD3660AN 推荐组合选配方案

L1:36GP

L1:40GP

L2:BD36

L3:EN22S

L3:EN36T

引线 1 ：红色       正极

30.6

35.3

60.5

10.7

12

引线 2 ：蓝色       负极

39.6

46.8




传感插件脚定义 (AWG 28#) Molex: 51021-0500

48.6

58.3




57.6

69.8




插件脚 2: 黑       反馈脉冲






插件脚 2: 黑       反馈脉冲

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱   推荐编码器：
36GP           磁电编码器： EN2211S***
40GP           光电编码器：EN3612T***

插件脚 3: 黄      顺时针/逆时针

插件脚 3: 黄      顺时针/逆时针

插件脚 5: 蓝       电子刹车

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。


无刷电机                 滚珠轴承

型号


2411

2406

2407

2404

2405

2403

额定电压

V

24

24

24

24

24

24

空载转速             ±12%

rpm

11240

5900

6912

4272

5208

3240

空载电流              Max 150%

mA

600

320

320

180

220

160

连续运行推荐
极限值

最大连续转矩

mN.m

48.7

134.4

121.4

171.6

156.7

170.9

额定转速

rpm

11059

5539

6539

3782

4747

2748

最大连续电流

mA

3000

3800

4000

3400

3800

2600

额定功率

W

56.4

78

83.2

68

77.9

49.2

启动电流

mA

150000

57143

68571

28235

40678

16216

堵转转矩

mN. m

3034

2195

2252

1496

1771

1125

最大输出功率

W

892.8

339

407.6

167.3

241.4

95.4

最高效率值

%

88

86

87

85

86

81

工作电压

V

10~28

10~28

10~28

10~28

10~28

10~28

电流类型


受控

受控

受控

受控

受控

受控

机械时间常数

ms

4.3

3.1

3.5

3.3

3.4

3.3

转动惯量

gcm2

109.8

109.8

109.8

109.8

109.8

109.8

转矩常数

mN.m/A

20.3

38.6

33

53.3

43.8

70

转速常数

rpm/V

470

247

289

179

218

136

速度/转矩 斜率

rpm/mN.m

3.7

2.7

3.1

2.9

2.9

2.9

电机重量

g

326.3

326.8

327.4

327.2

328.1

328.4

相关信息

电机热阻

3.6K/W

电机热时间常数

1286 S

动态荷载：轴向

6.0 N

动态荷载：径向（端面外5mm）

28N

最大安装力（静态）

110 N

安装螺丝最大旋入深度

4.5 mm

径向间隙（端面外5mm）

≤0.02 mm

轴向间隙

0 (＜6.0N )

线圈最高温度

85ºC

环境温度

 -30 to 65ºC

标准后轴直径

8 mm

标准后轴长度”L”

0/3.7/5.5 mm

引线定义（AWG 18#）

减速电机总长: LT=L1+L2+L3

BD45100AN 推荐组合选配方案

L1:45GP

L1:52GP

L2:BD45

L3:EN22S

L3:EN36T

引线 1 ：红色       正极

60.1

79.3

100

10.7

12

引线 2 ：蓝色       负极

72.1





传感插件脚定义 (AWG 28#) Molex: 51021-0500











插件脚 1: 棕       GND






插件脚 2: 黑       反馈脉冲

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱   推荐编码器：
32GP           磁电编码器： EN2211S***
36GP           光电编码器： EN2412T***

插件脚 3: 黄      顺时针/逆时针

插件脚 4: 红      PWM速度控制

插件脚 5: 蓝       电子刹车

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。

应用

直流无刷电机内置速度驱动系列应用行业广泛：

工业制造：自动化生产线中，驱动机械臂精准抓取、放置物件，助力数控机床高效、高精度加工，还能为输送带提供动力，保障物料稳定传输，大幅提升生产效率与精度。

汽车领域：在电动汽车的动力系统里，实现高效能输出，提升续航。也用于汽车散热风扇、油泵等部件，精准调控转速，确保车辆稳定运行。

家电行业：空调压缩机借助它实现精准控温，降低能耗与噪音；洗衣机靠其优化洗涤程序，根据衣物量精准调节转速，带来更优洗涤体验。

医疗器械：如血泵、呼吸机等设备，需稳定、精准动力。该产品能确保血泵平稳输送血液，呼吸机精准调节送气速度与压力，守护患者生命健康。

航空航天：在无人机飞行控制、卫星姿态调整等方面，凭借快速响应与精准调速，保障设备稳定运行，完成复杂

售后保障

如电机出现故障，我们的售后团队会在第一时间响应，迅速安排专业技术人员与您沟通，了解故障详情。我们会根据具体情况，为您提供远程技术指导，协助您解决问题。同时，我们还为您提供定期回访服务，了解电机的使用情况，收集您的意见和建议，以便不断优化产品和服务。在产品升级换代时，我们也会及时通知您，为您提供相应的技术支持和解决方案，让您的设备始终保持良好性能。
