直流无刷电机-高温系列BL3260/3270/3660AE高转速 大扭矩 动力强劲 耐高温

直流空心杯无刷电机高温系列线圈最高温度能在125°时稳定运转

系列分类 :

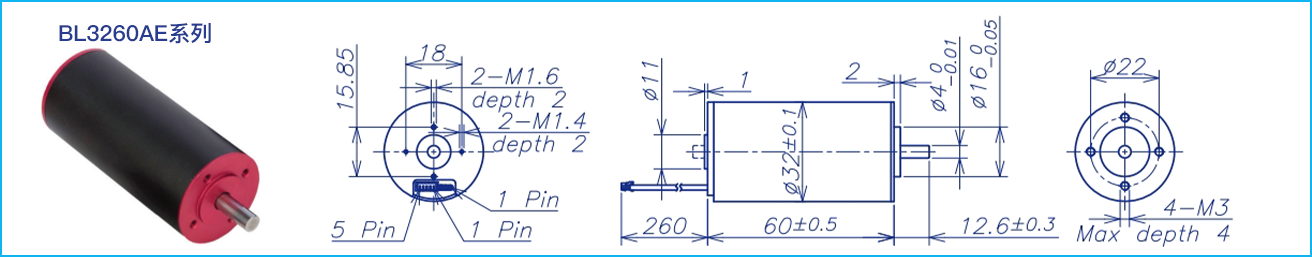

BL3260AE

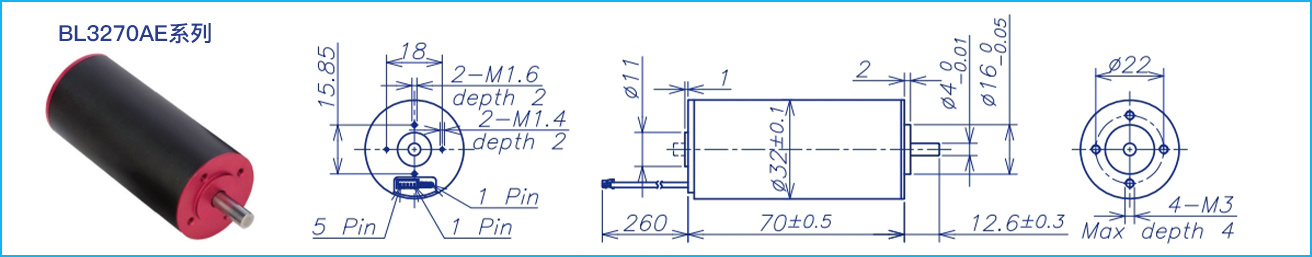

BL3270AE

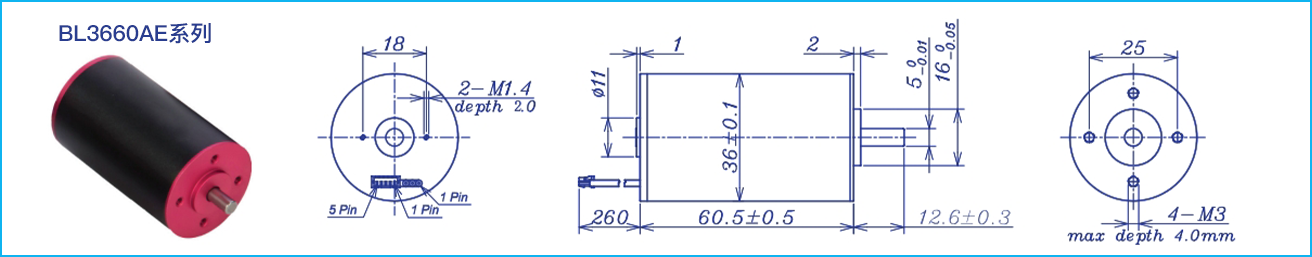

BL3660AE

CNY： 350

ablity：月产值5000

contact shop
产品描述产品参数

产品描述

直流空心杯无刷电机高温系列，专为严苛高温工况打造。其采用特殊耐高温材料与绝缘工艺，线圈最高温度能在125°时稳定运转。保持空心杯电机高效特性，能量转化效率高、发热少。无电刷磨损，寿命远超有刷电机，维护成本低。转动惯量小，响应敏捷，启停、变速迅速。输出高转速与大扭矩，动力强劲。且电磁干扰微弱，不影响周边设备。集诸多优势于一身，是高温环境下设备动力供给的理想之选 。

产品参数

无刷电机                                         滚珠轴承

型号


1212

1208

2413

2409

3613

3610

额定电压

V

12

12

24

24

36

36

空载转速             ±12%

rpm

12191

8127

12832

9680

12311

10449

空载电流              Max 150%

mA

355

192

190

127

125

94

连续运行推荐 极限值

最大连续转矩

mN.m

52.7

60.3

49.9

57.8

50.8

55.8

额定转速

rpm

11037

6864

11805

8549

11548

9278

最大连续电流

mA

6000

4500

3000

2600

2000

1800

额定功率

W

61

43.4

61.7

51.7

61.5

54.2

起始电流

mA

60000

27907

35294

20168

22360

15319

堵转转矩

mN. m

557

388

624

468

603

438

最大输出功率

W

177.9

82.6

209.5

119.5

80.4

136.2

最高效率值

%

85

84

86

85

86

85

端电阻                 ±12%

Ω

0.2

0.43

0.68

1.19

1.61

2.35

电感                    (1KHZ)

mH

0.029

0.069

0.12

0.2

N/A

0.42

机械时间常数

ms

3

2.9

2.9

2.9

2.9

2.9

转动惯量

gcm2

13.3

13.3

13.3

13.3

13.3

13.3

转矩常数

mN.m/A

9.3

14

17.8

23.4

27.1

32.7

转速常数

rpm/V

1022

682

538

409

352

292

速度/转矩 斜率

rpm/mN.m

21.9

20.9

20.6

20.8

20.9

21

电机重量

g

240

240

240

240

240

240

相关信息

电机热阻                                                                        7.8 K/W

电机热时间常数                                                                             1089 S

动态荷载：轴向                                                                  6.0 N

动态荷载：径向（端面外5mm）                                                    28.0  N

最大安装力（静态）                                                            110N

安装螺丝最大旋入深度                                                                  4.0 mm

径向间隙（端面外5mm）                                             ≤0.02 mm

轴向间隙                                                                                 0 (＜6.0N )

线圈最高温度                                                                     125ºC

环境温度                                                                                -30 to 65ºC

标准后轴直径                                                                     4 mm

标准后轴长度”L”                                                               0/3.7/5.5 mm

引线定义（AWG 20#）

减速电机总长: LT=L1+L2+L3

BL3260AE 推荐组合选配方案

引线 1 ：黄色       电机绕组 A

L1:32GP

L1:36GP

L2:BL32

L3:EN22S

L3:EN24T

引线 2：红色       电机绕组 B

27.4

39.6

60

10.7

12

引线 3：蓝色       电机绕组 C

35.9

48.6




传感插件脚定义（AWG 28#） Molex: 51021-0500

44.4

57.6









插件脚 1 ：棕色 霍尔Vcc 3~16V






插件脚 2：黑色         霍尔 GND

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱：28GP
32GP

推荐编码器：
磁电编码器： EN2211S***
光电编码器 ：EN2412T***

插件脚 3：黄色         霍尔 A

插件脚 4：红色         霍尔 B

插件脚 5：蓝色         霍尔 C

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。


无刷电机                                         滚珠轴承

型号


1210

1207

2412

2409

3611

3609

额定电压

V

12

12

24

24

36

36

空载转速             ±12%

rpm

9794

6529

11523

8904

10882

9182

空载电流              Max 150%

mA

355

192

190

127

94

80

连续运行推荐 极限值

最大连续转矩

mN.m

64.4

75

65.5

73.5

72.6

71.5

额定转速

rpm

8746

5371

10533

7800

9804

8139

最大连续电流

mA

5900

4500

3500

3000

2400

2000

额定功率

W

59

42.2

72.3

60.1

74.5

61

启动电流

mA

52174

24490

38710

23301

23377

16981

堵转转矩

mN. m

602

423

762

593

733

630

最大输出功率

W

154.4

72.3

230

138.3

208.7

151.4

最高效率值

%

84

83

86

56

88

87

端电阻                 ±12%

Ω

0.23

0.49

0.62

1.03

1.54

2.12

电感                    (1KHZ)

mH

N/A

0.09

0.12

0.2

0.285

0.21

机械时间常数

ms

2.6

2.5

2.4

2.4

2.4

2.3

转动惯量

gcm2

15.3

15.3

15.3

15.3

15.3

15.3

转矩常数

mN.m/A

11.6

17.4

19.8

25.6

31.5

37.3

转速常数

rpm/V

822

548

482

373

303

256

速度/转矩 斜率

rpm/mN.m

16.3

15.4

15.1

15

14.9

14.6

电机重量

g

280

280

280

280

280

280

相关信息

电机热阻                                                                       7.0 K/W

电机热时间常数                                                                   1163 S

动态荷载：轴向                                                               6.0 N

动态荷载：径向（端面外5mm）                                          28.0  N

最大安装力（静态）                                                          110N

最大安装力（静态）                                                           4.0 mm

径向间隙（端面外5mm）                                           ≤0.02 mm

轴向间隙                                                                      0 (＜6.0N )

线圈最高温度                                                                   125ºC

环境温度                                                                    -30 to 65ºC

标准后轴直径                                                                   4 mm

标准后轴长度”L”                                                  0/3.7/5.5 mm

引线定义（AWG 20#）

减速电机总长: LT=L1+L2+L3

BL3270AE 推荐组合选配方案

引线 1 ：黄色       电机绕组 A

L1:32GP

L1:36GP

L2:BL32

L3:EN22S

L3:EN24T

引线 2：红色       电机绕组 B

27.4

39.6

70

10.7

12

引线 3：蓝色       电机绕组 C

35.9

48.6




传感插件脚定义（AWG 28#） Molex: 51021-0500

44.4

57.6









插件脚 1 ：棕色 霍尔Vcc 3~16V






插件脚 2：黑色         霍尔 GND

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱：
32GP
36GP

推荐编码器：
磁电编码器： EN2211S***
光电编码器： EN2412T***

插件脚 3：黄色         霍尔 A

插件脚 4：红色         霍尔 B

插件脚 5：蓝色         霍尔 C

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。


无刷电机                                         滚珠轴承

型号


1211

1209

2413

2410

3612

3610

额定电压

V

12

12

24

24

36

36

空载转速             ±12%

rpm

11200

8840

12500

10200

12300

10450

空载电流              Max 150%

mA

320

230

220

165

120

105

连续运行推荐 极限值

最大连续转矩

mN.m

70

74.4

70.8

74.5

74.6

78.4

额定转速

rpm

9909

7504

11403

8974

11123

9262

最大连续电流

mA

7200

6000

4100

3500

2800

2500

额定功率

W

72.7

58.5

84.5

70

86.9

76

启动电流

mA

60000

38710

44444

27907

28125

21176

堵转转矩

mN. m

607

496

807

620

779

690

最大输出功率

W

178.1

114.8

264

165.5

251

188.7

最高效率值

%

86

85

85

85

87

86

端电阻                 ±12%

Ω

0.2

0.31

0.54

0.86

1.28

1.7

电感                    (1KHZ)

mH

0.027

0.051

0.11

0.17

0.27

0.38

机械时间常数

ms

3.2

3.1

2.7

2.9

2.8

2.7

转动惯量

gcm2

16.75

16.75

16.75

16.75

16.75

16.75

转矩常数

mN.m/A

10.2

12.9

18.2

22.3

27.8

32.7

转速常数

rpm/V

938

741

523

428

343

292

速度/转矩 斜率

rpm/mN.m

18.4

17.8

15.5

16.5

15.8

15.2

电机重量

g

325.8

325.9

326.8

326.9

326.5

327.5

相关信息

电机热阻                                                                       6.9K/W

电机热时间常数                                                                             1188S

动态荷载：轴向                                                                6.0 N

动态荷载：径向（端面外5mm）                                                    28.0  N

最大安装力（静态）                                                          110N

安装螺丝最大旋入深度                                                                 4.0 mm

径向间隙（端面外5mm）                                           ≤0.02 mm

轴向间隙                                                                                 0 (＜6.0N )

线圈最高温度                                                                   125ºC

环境温度                                                                                -30 to 65ºC

标准后轴直径                                                                   5 mm

标准后轴长度”L”                                                               0/3.7/5.5 mm

引线定义（AWG 20#）

减速电机总长: LT=L1+L2+L3

BL3660AE 推荐组合选配方案

引线 1 ：黄色       电机绕组 A

L1:36GP

L1:40GP

L2:BL36

L3:EN22S

L3:EN36T

引线 2：红色       电机绕组 B

39.6

46.8

60.5

10.7

12

引线 3：蓝色       电机绕组 C

48.6

58.3




传感插件脚定义（AWG 28#） Molex: 51021-0500

57.6

69.8









插件脚 1 ：棕色 霍尔Vcc 3~16V






插件脚 2：黑色         霍尔 GND

注：客户可选择相应的齿轮箱与编码器来与电机搭配，更多产品组合 请联系咨询我司销售人员。

推荐齿轮箱:
36GP
40GP

推荐编码器:
磁电编码器： EN2211S***
光电编码器： EN3612T***

插件脚 3：黄色         霍尔 A

插件脚 4：红色         霍尔 B

插件脚 5：蓝色         霍尔 C

电机数据在25℃标准测试环境中测得。 电机超过连续最大推荐参数运行可能造成寿命缩减或导致电机损坏。 在高温环境中，必须降低负载电流以保护电机。

应用

直流空心杯无刷电机高温系列应用广泛，主要涵盖以下行业：

石油化工：适用于高温井下的勘探和开采设备，能在恶劣环境中稳定提供动力。

航空航天：可用于卫星姿态调整、航空相机驱动等，其轻量化与高可靠性满足航空航天要求。

工业自动化：在钢铁、玻璃等高温生产环境中，能驱动输送带、机械臂等设备，保障自动化生产。

机器人领域：消防、高温作业机器人依靠它实现关节驱动等动作，确保在高温下灵活运动。

医疗器械：能满足高温消毒、放射性治疗等医疗设备的动力需求，保证设备稳定运行。

售后保障

如电机出现故障，我们的售后团队会在第一时间响应，迅速安排专业技术人员与您沟通，了解故障详情。我们会根据具体情况，为您提供远程技术指导，协助您解决问题。同时，我们还为您提供定期回访服务，了解电机的使用情况，收集您的意见和建议，以便不断优化产品和服务。在产品升级换代时，我们也会及时通知您，为您提供相应的技术支持和解决方案，让您的设备始终保持良好性能。
