产品描述

TD系列行星齿轮减速机

       整体设计可容许伺服马达高转速的输入，达到最大扭矩输出，可搭配圆形法兰面连接，大幅缩小安装的空间，兼具低运转背隙、高效率、低噪音及长寿命的特点。

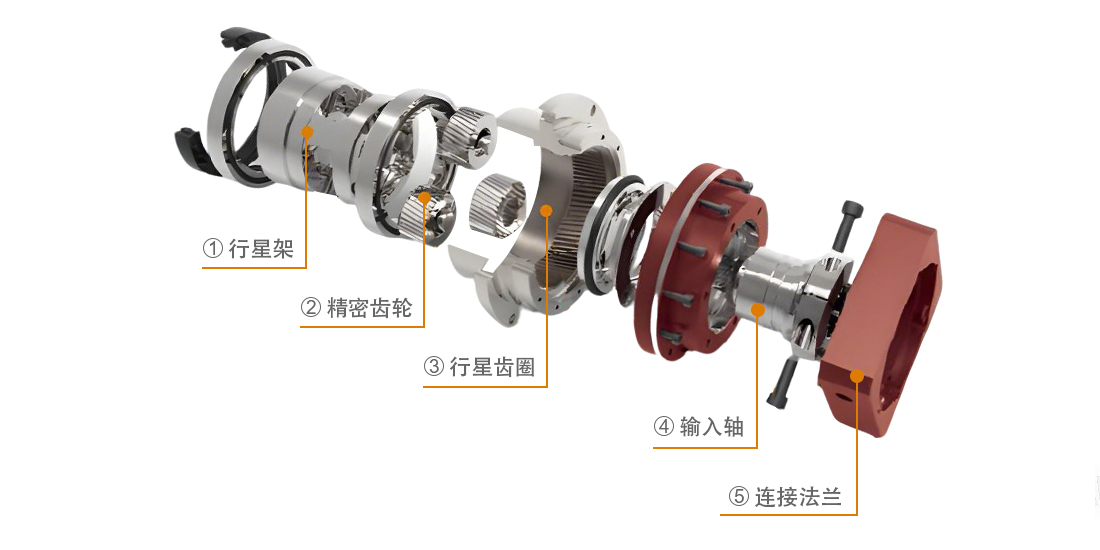

功能特点

■ 行星架

行星臂架与输出轴采用一体式结构设计,前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整号，调整轴向间隙。

■ 精密齿轮

减速机采用螺旋齿轮设计，与齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音高输出扭矩和低背隙的特性。

■ 行星齿圈

齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度，一体化设计能保证所有几何尺寸一次性加工，与其它内嵌式、夹装式等结构相比具有更高的精度和强度。

■ 输入轴

输入轴与锁紧装置采用一体化设计与双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。

■ 连接法兰

先进连接法兰设计，安装容易可与各种厂家伺 服，步进马达完美结合。

应用

        产品广泛应用于各种工业生产流水线、输送机械、食品机械、医疗机械、印刷机械、纺织机械、办公设备、仪器仪表、广告行业、游乐设施、 金融设备、家用电器、智能化机器人等领域，是自动化设备优选的配套产品。

尺寸图

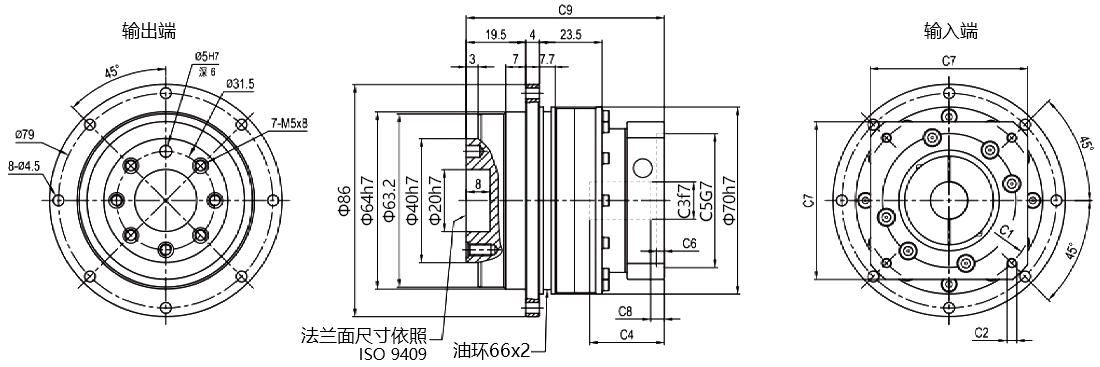

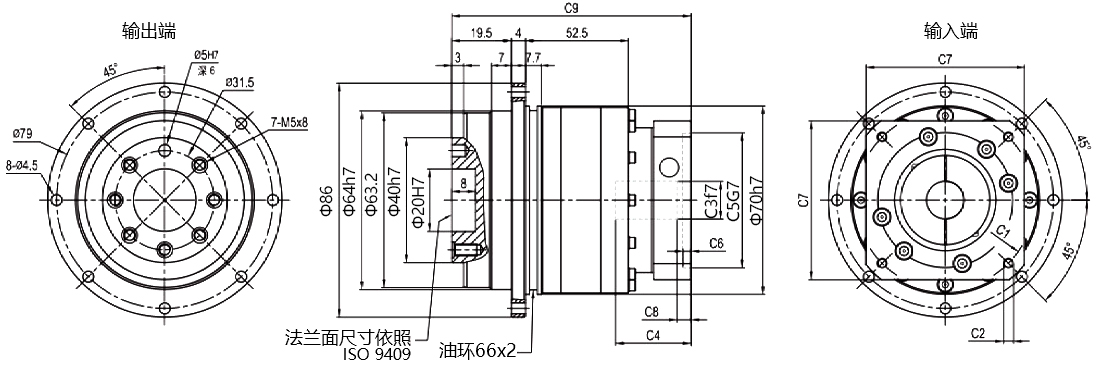

■ TD064行星齿轮减速机

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD064-1段

φ70

4-M4×10,4-M5×12

φ11 φ14

35

φ50

5

60

7.5

82.5

TD064-1段

4/5/7/8/10

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD064-2段

φ70

4-M4×10,4-M5×12

φ11 φ14

35

φ50

5

60

7.5

108

TD064-2段

20/25/30/35/40/50/70/80/100

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

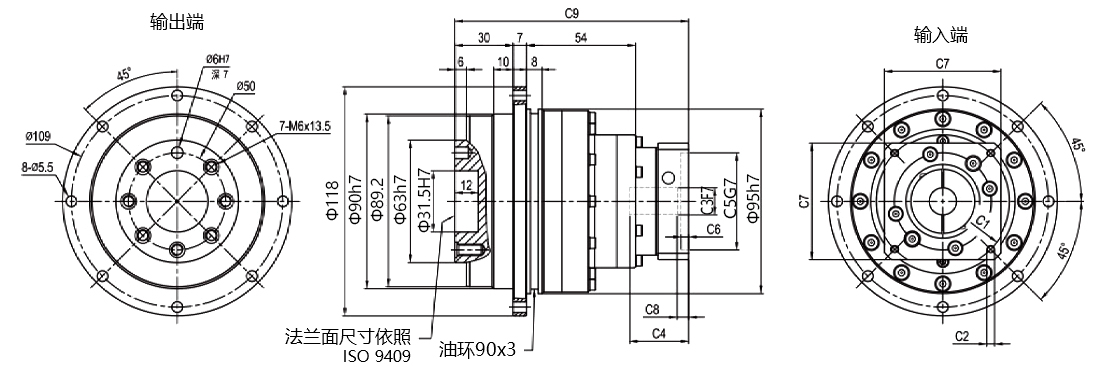

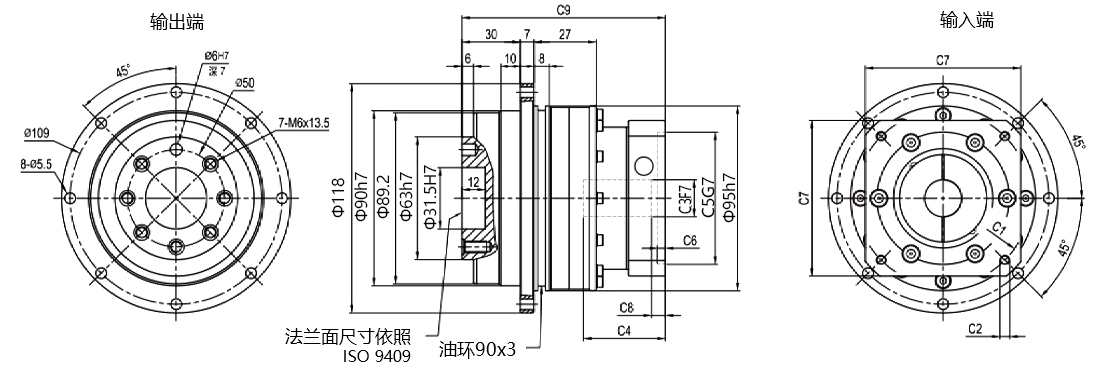

■ TD090行星齿轮减速机

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD090-1段

φ90

4-M5×12,4-M6×12

φ19

47

φ70

7

80

8.5

104.5

TD090-1段

4/5/7/8/10

φ145

4-M8×25

φ19 φ11 φ24

60

φ110

11

130

20.5

117.5

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD090-2段

φ70

4-M4×10,4-M5×12

φ11φ14

34.5

φ50

5

60

7

122.5

TD090-2段

20/25/30/35/40/50/70/80/100

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

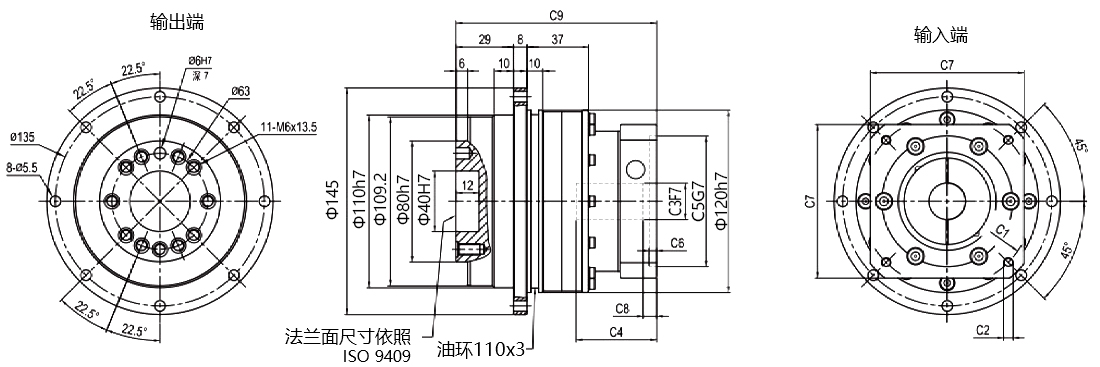

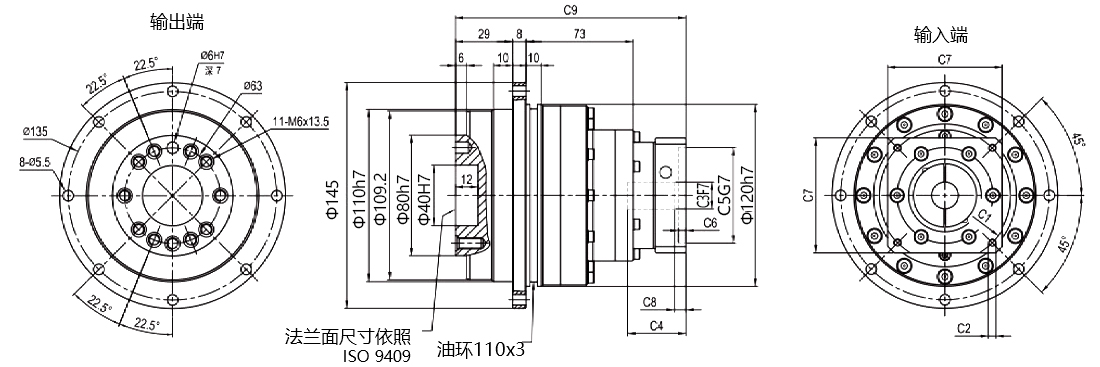

■ TD110行星齿轮减速机

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD110-1段

φ145

4-M8×25

φ19 φ22 φ24

64

φ110

11

130

19

135

TD110-1段

4/5/7/8/10

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD110-2段

φ90

4-M5×12,4-M6×12

φ19

47

φ70

7

80

8.5

149.5

TD110-2段

20/25/30/35/40/50/70/80/100

φ145

4-M8×25

φ19 φ22 φ24

60

φ110

11

130

20.5

162.5

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

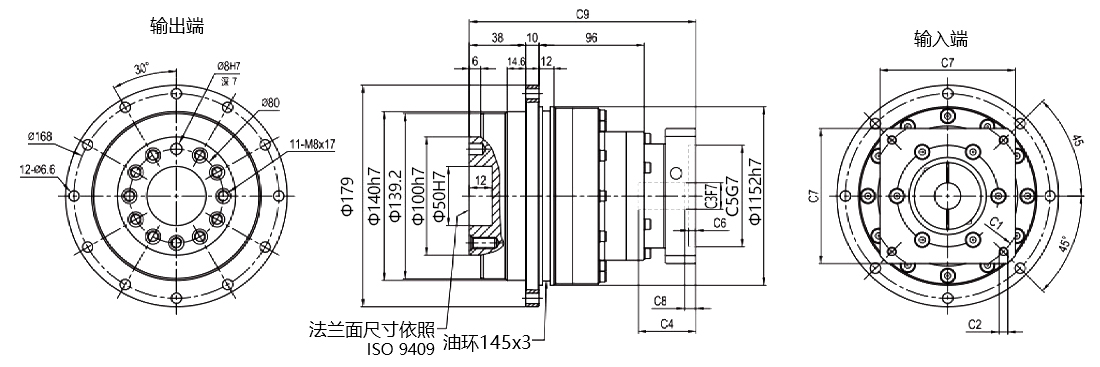

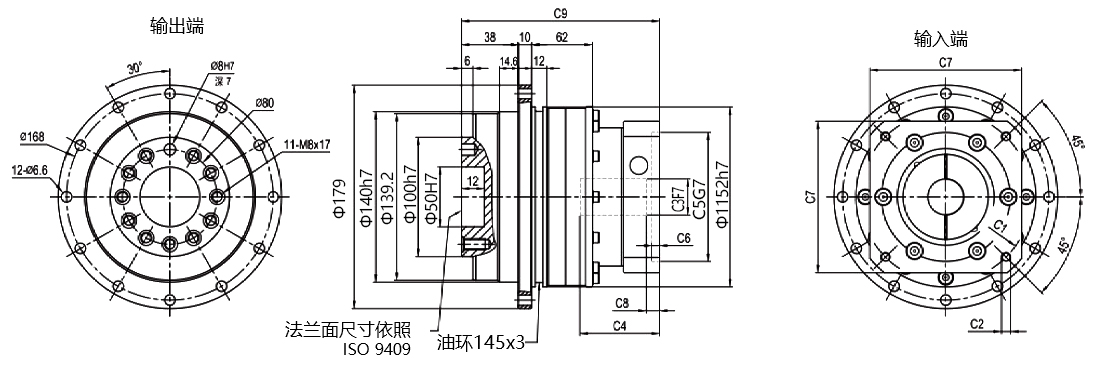

■ TD140行星齿轮减速机

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD140-1段

φ145

4-M8×25

φ22  φ24

75

φ110

11

130

19

164

TD140-1段

4/5/7/8/10

φ200

4-M12×30

φ35

83

φ114.3

8

180

27

172

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

输入尺寸表

减速表

尺寸

C1

C2

C3

C4

C5

C6

C7

C8

C9

尺寸

减速比

TD140-2段

φ145

4-M8×25

φ19φ22 φ24

64

φ110

11

130

19

205.5

TD140-2段

20/25/30/40/50/70/80/100

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

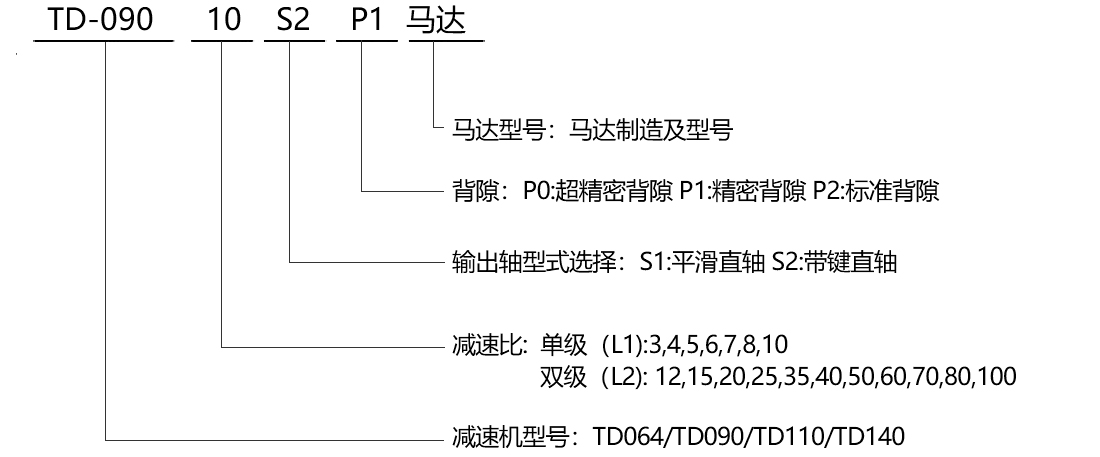

型号说明

产品参数

■ 主要性能参数 Techical Performance
规格	单位	级数	减速比	TD064	TD090	TD110	TD140
额定输出力矩T2N	Nm	1	4	48	130	270	560
			5	60	160	330	650
			7	35	140	300	550
			8	35	120	260	500
			10	23	48	140	370
		2	20	48	130	270	560
			25	60	160	330	650
			35	60	160	330	650
			40	60	160	330	650
			50	60	160	330	650
			70	35	140	300	550
			100	23	48	140	370
最大输出力矩T	Nm	1,2	4~100	3倍额定输出力矩
额定输出转速N	rpm	1,2	4~100	5000	4000	4000	3000
最大输出转速N	rpm	1,2	4~100	10000	8000	8000	6000
超精密背隙PO	arcmin	1	4~10	-	≤1	≤1	S1
		2	20~100	-	-	≤3	≤3
精密背隙P1	arcmin	1	4~10	≤3	≤3	≤3	≤3
		2	20~100	≤5	≤5	≤5	≤5
精密背隙P2	arcmin	1	4~10	≤5	≤5	≤5	≤5
		2	20~100	S7	S7	S7	S7
扭转刚性	Nm/arcmin	1,2	4~100	13	31	82	151
最大弯曲力矩M2kb²	N	1,2	4~100	125	235	430	1300
容许轴向力F2r1b²	N	1,2	4~100	2110	2310	4800	3200
使用寿命	hr	1,2	4~100	30000*
效率	%	1	4~10	≥97%
		2	20~100	≥94%
重量	kg	1	4~10	1.2	3	5.6	11.9
		2	20~100	1.6	3.7	7.3	15.9
使用温度	℃	1,2	4~100	-10℃~+90℃
润滑		1,2	4~100	日本进口润滑油
防护等级		1,2	4~100	IP65
安装方向		1,2	4~100	任意方向
嗓音值(n.=3000rpm)	Db	1,2	4~100	≤58	≤60	≤63	≤65

■ 减速机转动惯量
规格	单位	级数	减速比	TD064	TD090	TD110	TD140
转动惯量J1	kg.cm²	1	4	0.14	0.51	2.87	7.54
			5	0.13	0.47	2.71	7.42
			7	0.13	0.45	2.62	7.14
			8	0.13	0.45	2.62	7.14
			10	0.13	0.44	2.57	7.03
		2	20	0.03	0.13	0.47	2.71
			25	0.03	0.13	0.47	2.71
			35	0.03	0.13	0.47	2.71
			40	0.03	0.13	0.44	2.57
			50	0.03	0.13	0.44	2.57
			70	0.03	0.13	0.44	2.57
			100	0.03	0.13	0.44	257
1.减速比(i=Ni/Nout)连续运转降低使用寿命二分之一         2.输出转数100rpm时，作用于输出轴中心位置
