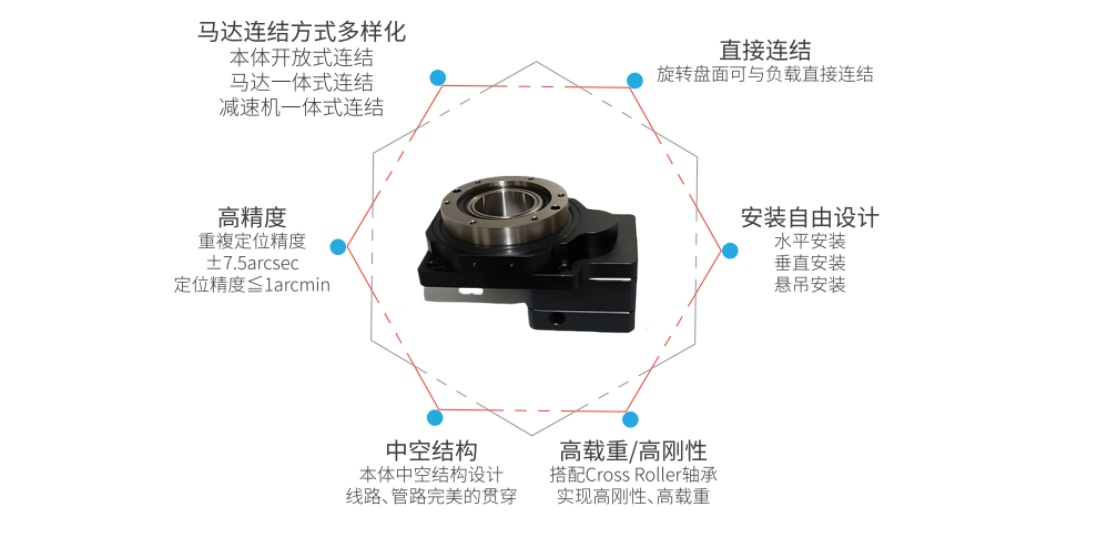

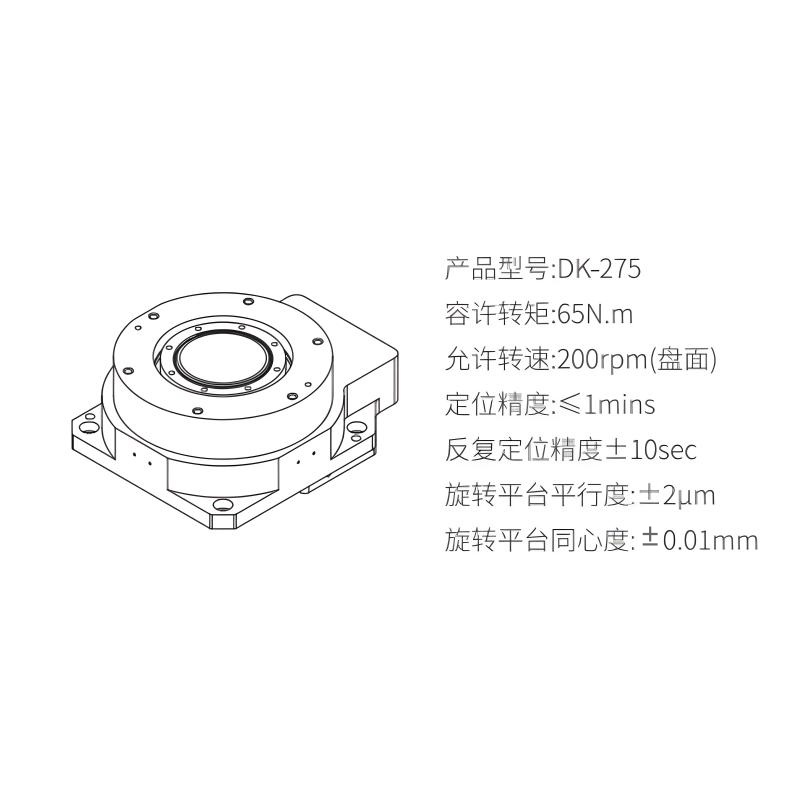

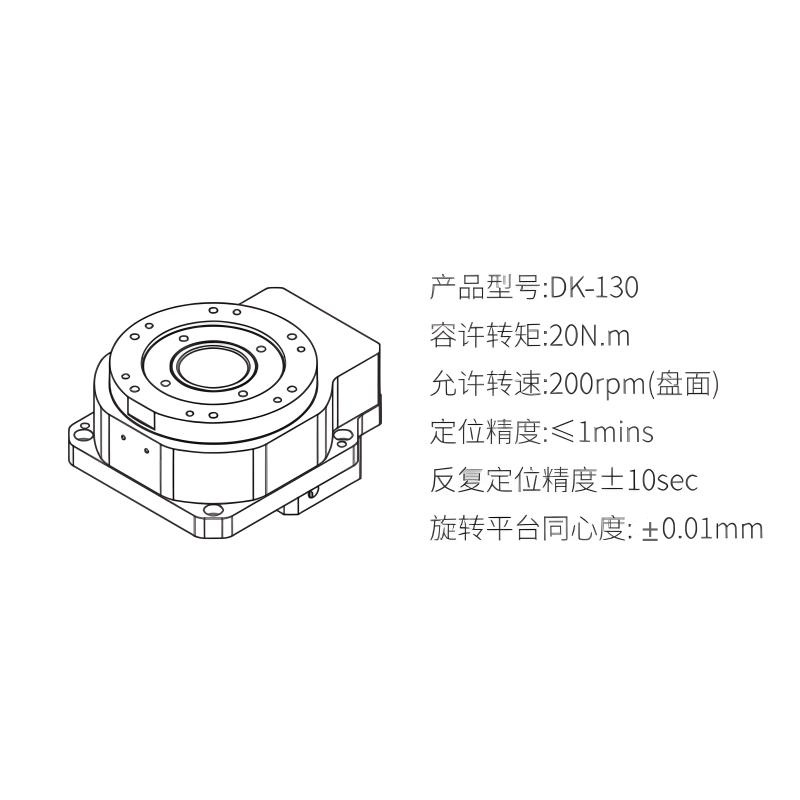

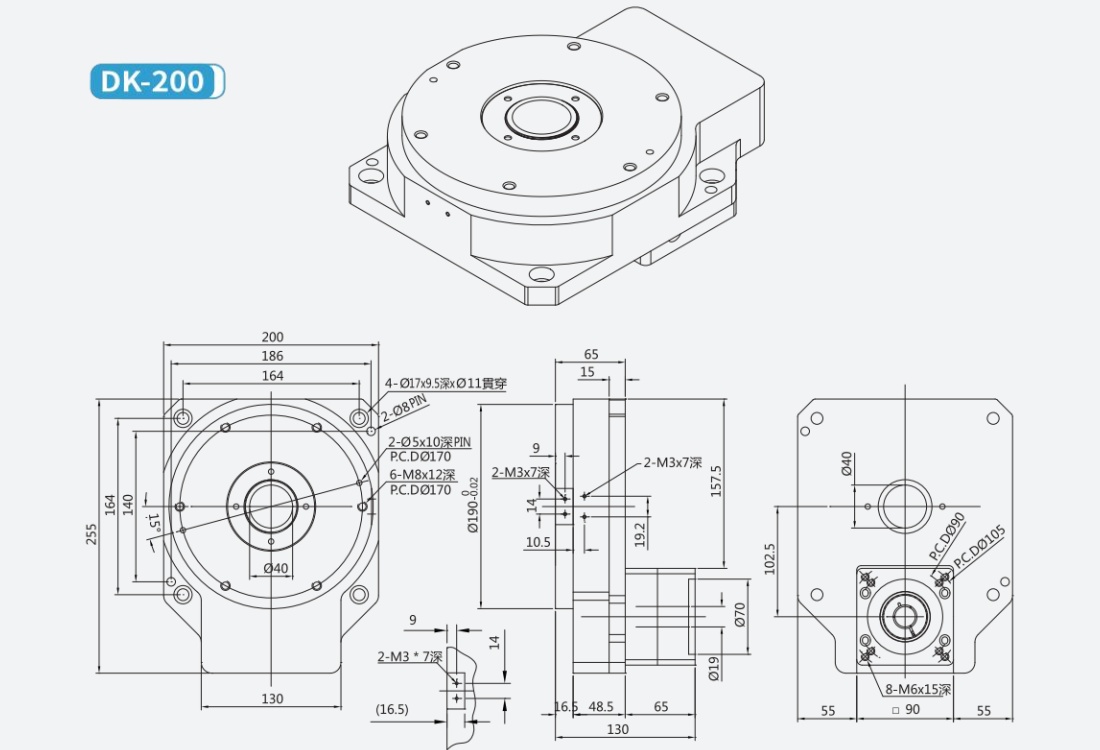

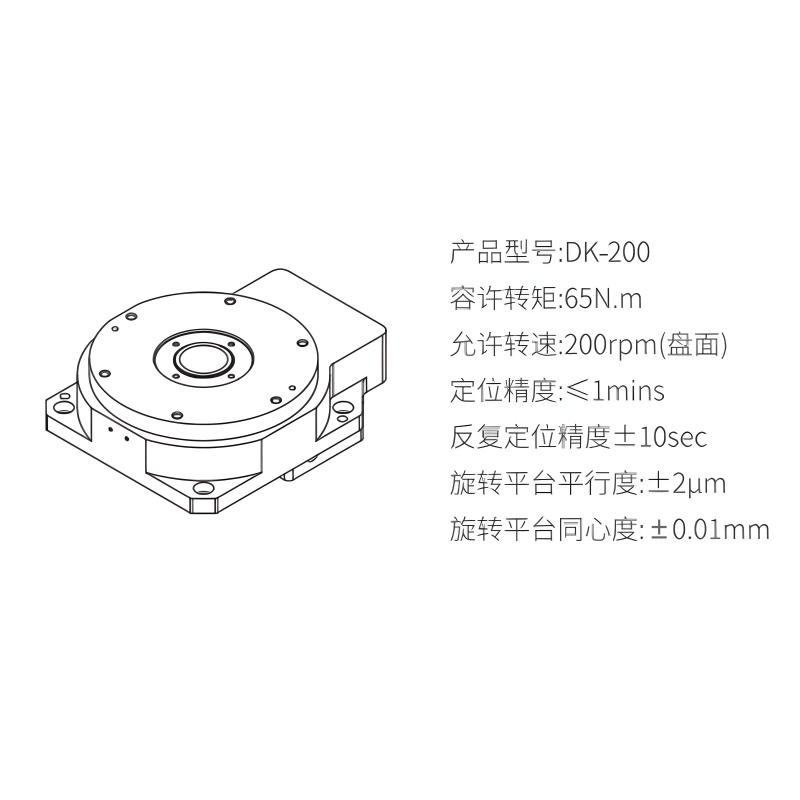

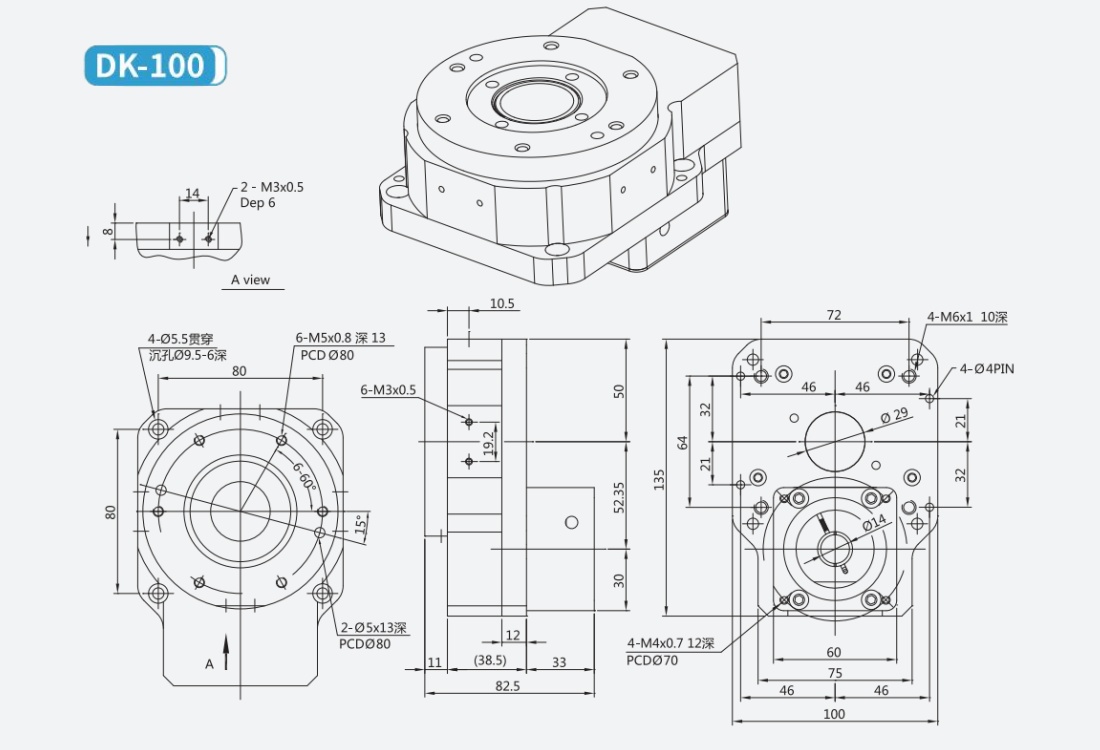

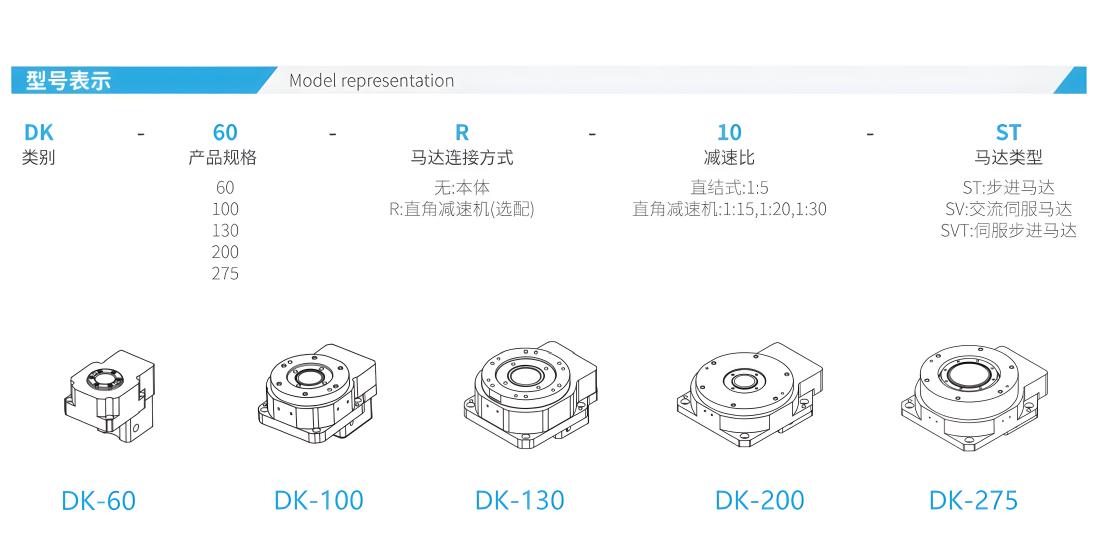

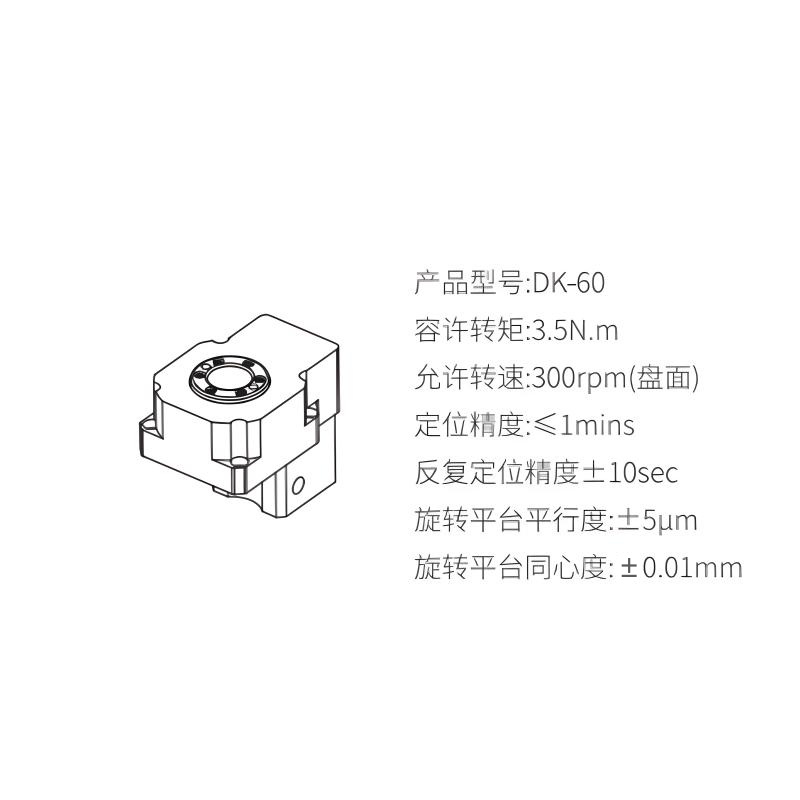

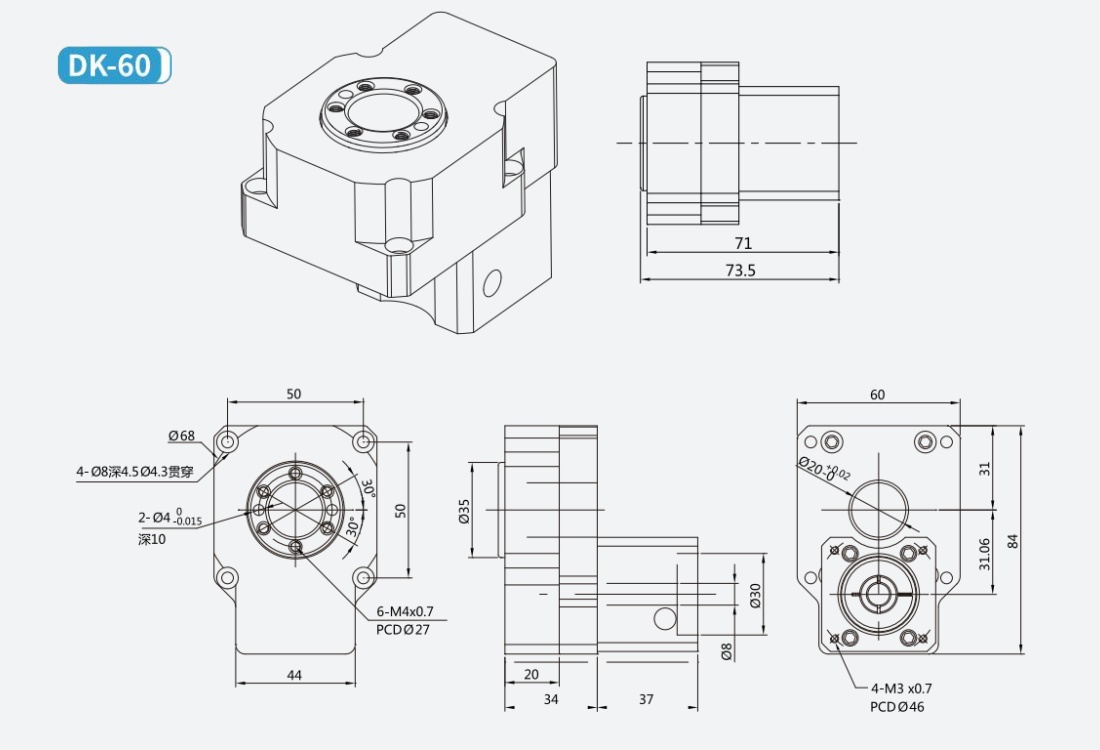

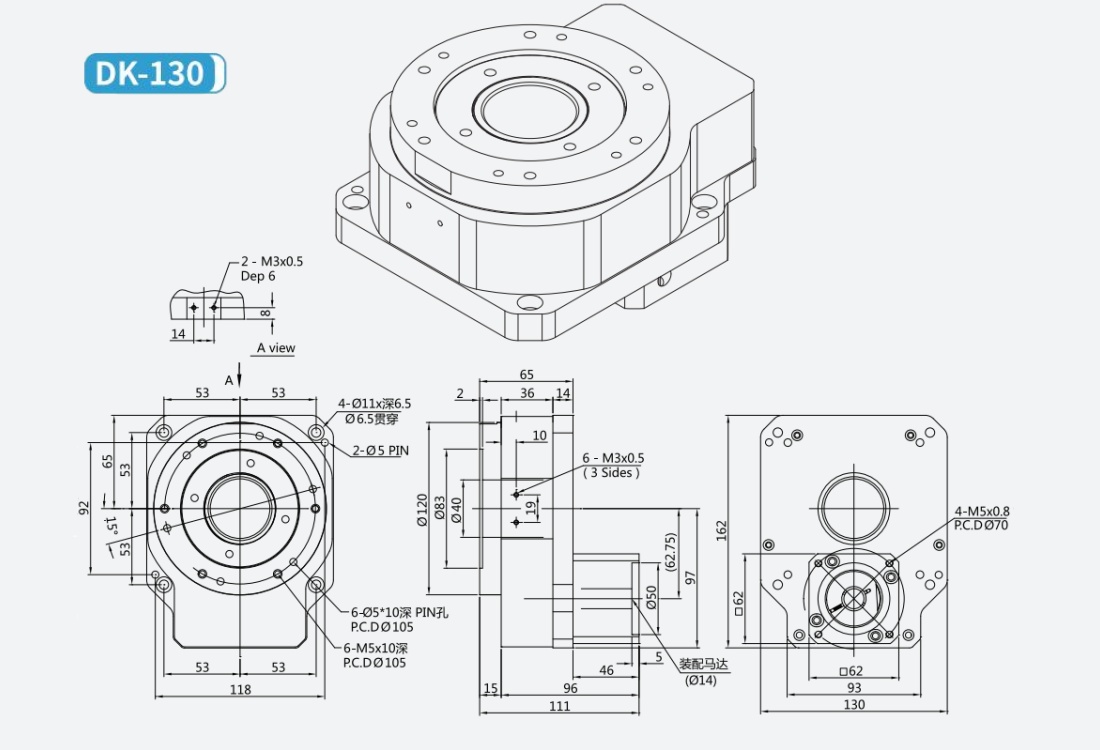

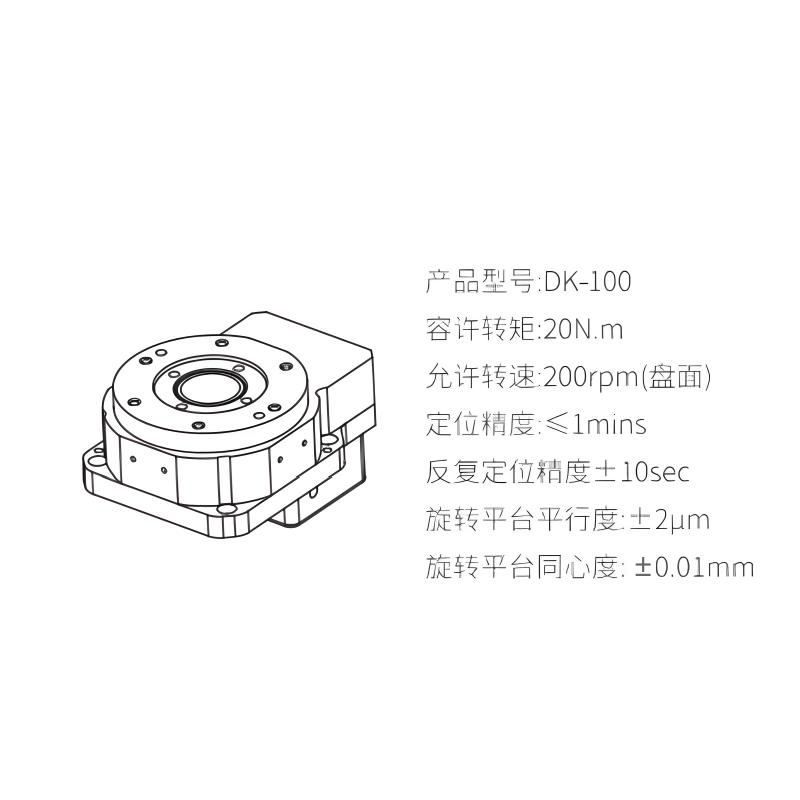

DK系列中空旋转平台具备卓越性能。旋转盘面可直接锁固工作物，极大提升工件装载便利性。其动转动作平稳顺畅，定位迅速精准，定位精度小于一分 ，重复精度可选 ±5 秒。采用中空式设计，无论是配线还是配管都极为方便。可适配各种厂牌的伺服马达或步进马达驱动，满足多样化工业需求，广泛应用于自动化设备、电子制造等领域。

PS圆周单位：1rpm=360°/1°=60'1'=60"

圆周误差换算直线误差：盘面直径x3.14159÷（360°x60'x60”）x精度误差

检验设备：系统化管理，定期效验以确保测量精度与追溯性

附件1：

附件2：

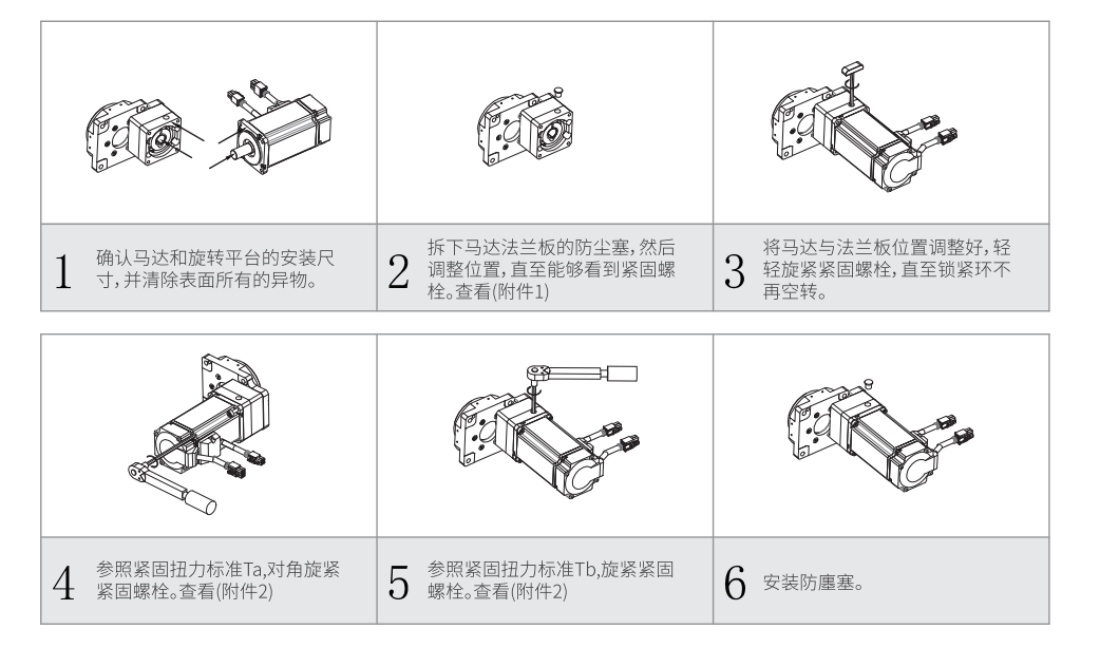

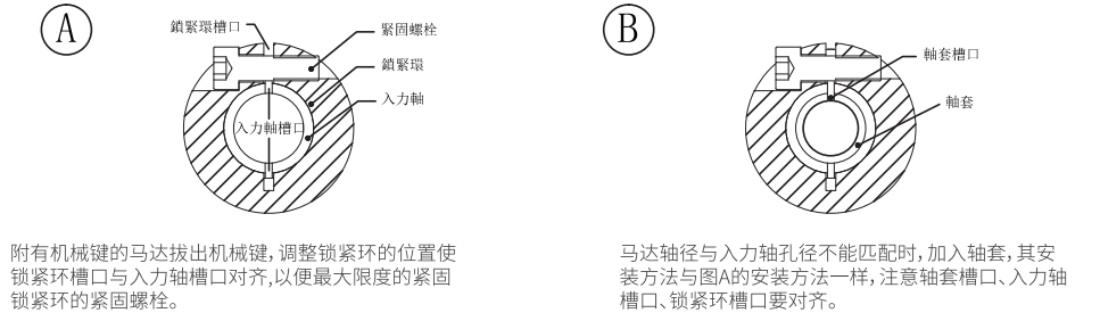

中空旋转平台安装说明

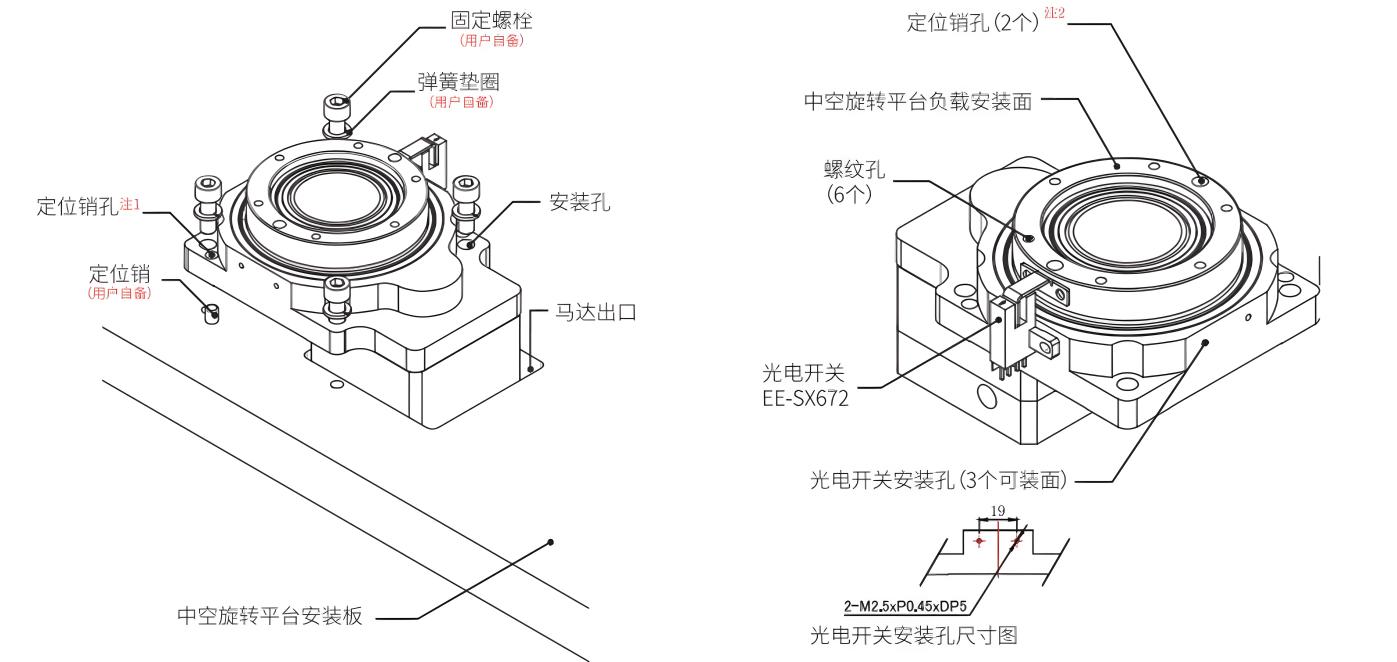

在中空旋转平台安装板上预留马达出口，以免马达与安装板干涉。

安装2个定位销孔将中空旋转平台定位，再对角旋紧紧固螺栓。

中空旋转平台上安装负载

中空旋转平台2个负载的定位销孔，用于确认负载的位置。

将负载安装在中空旋转平台安装面，使用.上面的6个螺纹孔完成对负载的紧定。

定位销孔尺寸（注1）：

定位销孔尺寸（注2）：

安装注意事项：

安装之前，应通读如下安装注意事项，并按照如下条件安装：

1. 室内（不直接接触阳光的区域）

2. 没有热辐射的区域

3.工作环境(温度:0~+50°℃/湿度:低于85%）

4.原点感测器下方温度:0+40°C

5.不存在易燃易爆的酸性气体

6.可阻挡灰尘、油和溅水的地方

7.不遭受直接震动和过度撞击的地方

1. 计算搬运的转动惯量（负载转动惯量）

搬运物的转动惯量请以传动装置转动惯量 30 倍以下为标准。

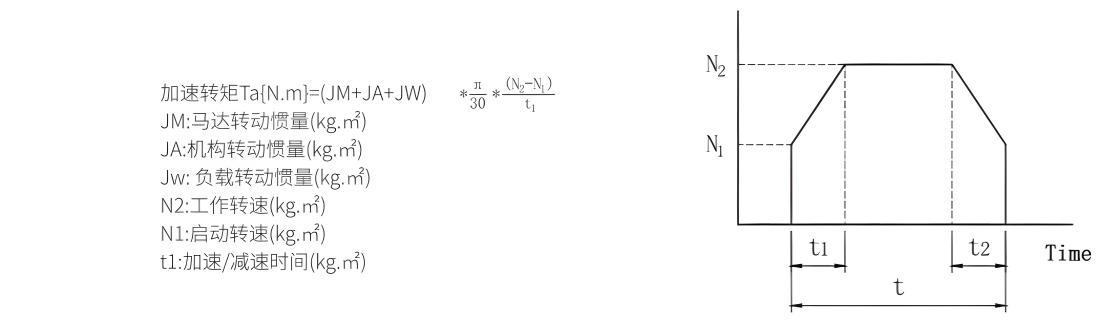

2. 使用以下公式计算加速转矩

3. 计算所需转矩

所需的转矩是通过摩擦扭矩引起的负载转矩与由惯量引起的加速转矩相加之和乘以安全系数计算得出的。 所需转矩T=(负载转矩 (N.m)+ 加速转矩 (N.m))×S

安全系数S大于 1.5。

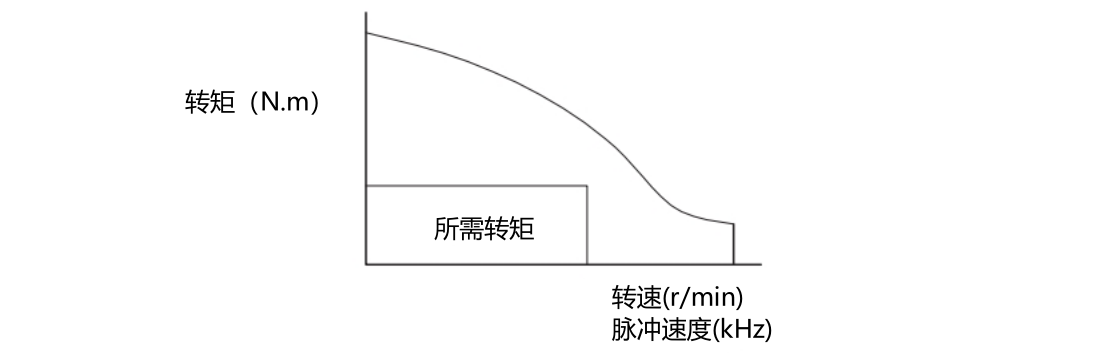

4. 选定马达所需的转矩 T 必须处于转速 - 转矩的规格范围内。

5. 轴向负载，静力矩的计算

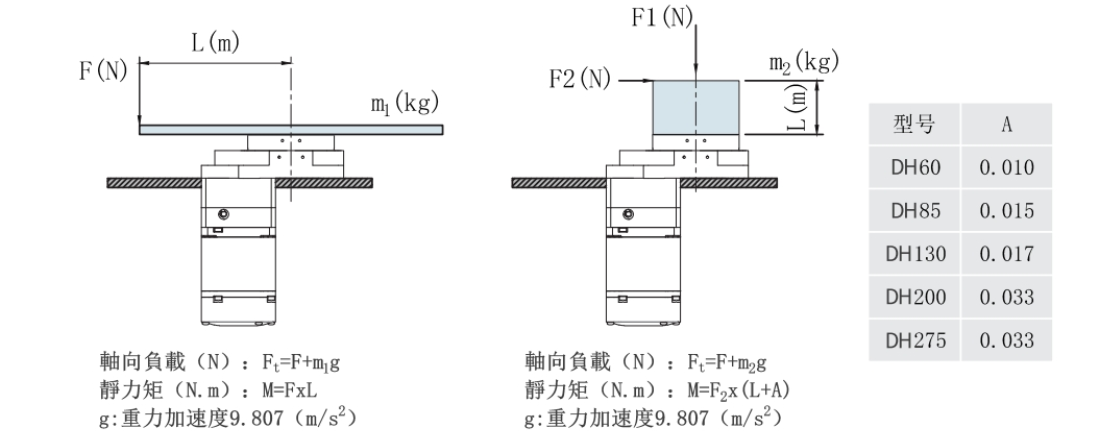

在中空旋转平台上按照如下图所示施加负载时，请确保采用以下计算公式计算得出轴向负载和静力矩处于规定范围内。

机器人：用于机器人关节，提供灵活精准转动，如焊接、喷涂机器人，凭借中空结构方便管线穿行，避免线路干扰，提升动作流畅度与准确性。

3C 自动化：在 3C 产品制造中，实现电路板等元件精准旋转，便于焊接、贴片等操作，也用于检测环节，调整元件角度全方位检测，提高生产质量。

数控设备：充当数控机床第四轴，实现刀具库快速定位，助力复杂模具加工时刀具迅速切换，提高加工精度与表面质量，缩短辅助时间。

医疗设备：在 CT 等影像设备中带动部件旋转，获取多角度图像；用于手术机器人，实现精细手术操作，凭借高精度保障医疗检测与手术的准确性。

检测设备：带动光学镜片、电子元件等被检测物件多角度旋转，配合检测仪器，实现全方位高精度测量，确保检测结果准确可靠。

印刷包装：在印刷机中保证印版滚筒精准旋转，实现图案准确套印；在贴标机里控制产品旋转，让标签精准贴附，提升包装印刷品质 。
