产品描述

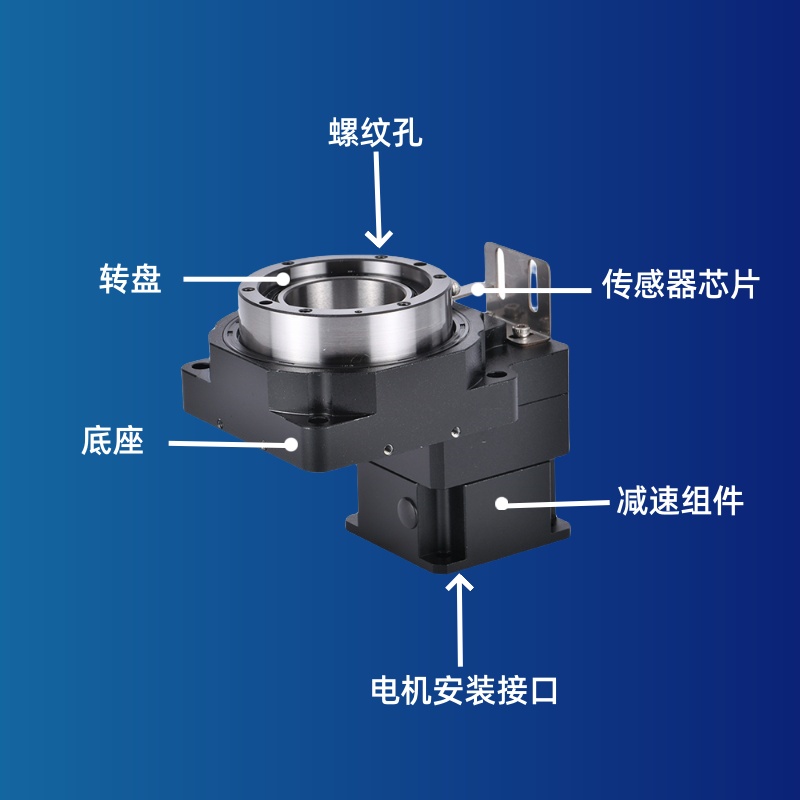

KTN60中空旋转平台专为紧凑空间与高精度定位设计，采用交叉滚子轴承和高精度齿轮系统，减速比提供5:1与10:1可选，满足不同扭矩与响应速度需求。该平台支持盘面转速100rpm，重复定位精度高达±15 arcsec，轴向负载可达200N。外形小巧但性能稳定，整机重量仅1.2kg，便于集成于多种轻型自动化设备中。适配多品牌电机，提供灵活驱动解决方案，适合用于小型分拣、检测系统、视觉定位、实验设备等场景。KTN60是高性价比与高稳定性结合的微型旋转平台理想选择。

功能特点

超小型高精度设计

KTN60直径仅60mm，集成高精密齿轮与交叉滚子轴承系统，整体体积小、精度高，重复定位精度达±15 arcsec，非常适合对空间要求极高的小型装置，如实验平台、视觉旋转机构等。

轻量化结构，便于集成

仅1.2kg重量，轻便易安装，支持多种方式固定。特别适合搭载在移动平台、机械臂末端等对负载有严格限制的设备上，不影响整体运动响应速度。

适配多种伺服马达

提供灵活电机接口，兼容主流伺服与步进电机安装，便于客户根据不同控制需求灵活搭配。支持法兰与联轴器安装方式，接口规范统一。

高刚性结构与耐久寿命

内部采用交叉滚子轴承，提升抗扭刚性与承载力，寿命可达20000小时，适合连续运行场景。防护等级IP40，适应多数室内工业环境使用需求。

产品参数

型号	KTN60-5K 5-23-31-Φ3	KTN60-10K 8-30-45-M3	KTN85-5K 14-50-70-M4	KTN85-10K 14-50-70-M4	KTN85-18K 8-30-46-M4	KTN110-5K 14-50-70-M4	KTN110-10K 14-50-70-M4
旋转平台轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承
减速比	1:05	1:10	1:05	1:10	1:18	1:05	1:10
容许转矩(NM)	≤5.2	≤5	≤40	≤35	≤20	≤47	≤35
容许转速(RPM)	100	100	100	100	100	100	100
定位精度(arcsec)	±30	±30	±30	±30	±30	±30	±30
重复定位精度(arcsec)	±15	±15	±15	±15	±15	±15	±15
容许轴向负载(N)	200	200	400	400	400	800	800
旋转平台平行度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
旋转平台同心度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
防护等级	IP40	IP40	IP40	IP40	IP40	IP40	IP40
精度寿命(Hr)	20000	20000	20000	20000	20000	20000	20000
重量(KG)	1.2	1.2	1.8	1.8	1.8	2.6	2.6

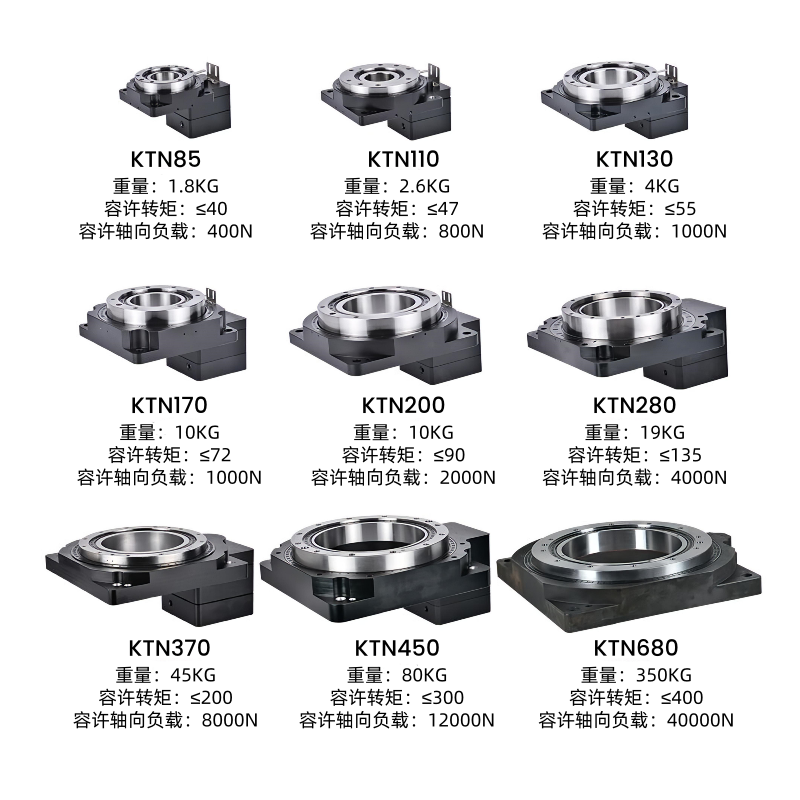

型号	KTN130-10K 14-50-70-M4	KTN130-18K 14-50-70-M4	KTN170-10K 19-70-90-M6	KTN200-10K 19-70-90-M5	KTN200-18K 19-70-90-M6	KTN280-10K 24-110-145-M8	KTN280-18K 22-110-145-M8
旋转平台轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承
减速比	1:10	1:18	1:10	1:10	1:18	1:10	1:10
容许转矩(NM)	≤55	≤55	≤72	≤90	≤90	≤135	≤135
容许转速(RPM)	100	100	100	100	100	60	60
定位精度(arcsec)	±30	±30	±30	±30	±30	±30	±30
重复定位精度(arcsec)	±15	±15	±15	±15	±15	±15	±15
容许轴向负载(N)	1000	1000	1000	2000	2000	4000	4000
旋转平台平行度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
旋转平台同心度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
防护等级	IP40	IP40	IP40	IP40	IP40	IP40	IP40
精度寿命(Hr)	20000	20000	20000	20000	20000	20000	20000
重量(KG)	4	4	10	10	10	19	19
适配电机	57步进电机 60机架伺服电机	57步进电机 60机架伺服电机	86步进电机 80机架伺服电机	86步进电机 80机架伺服电机	86步进电机 80机架伺服电机	130机架伺服电机	130机架伺服电机

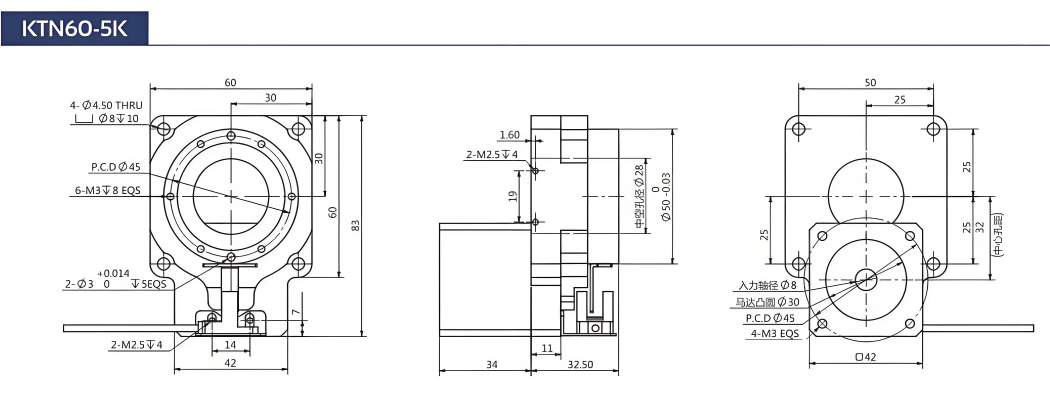

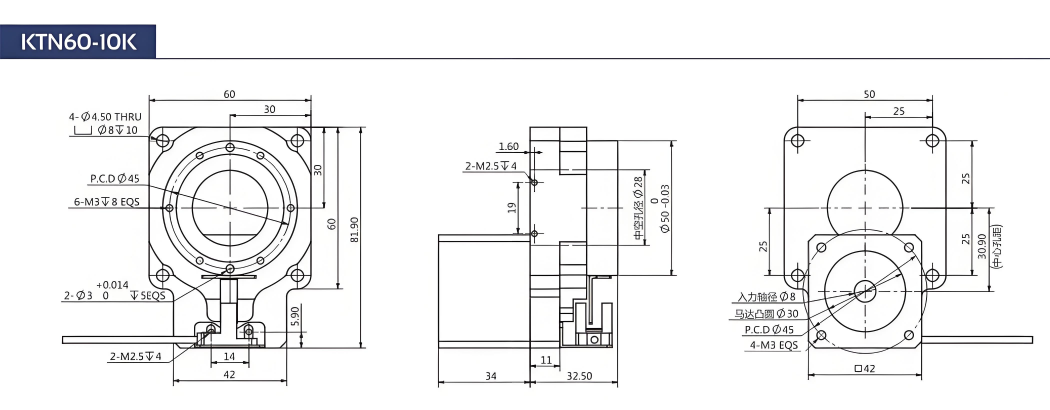

安装尺寸图

应用领域

负载惯性不断变化的场合

施加惯性力矩负荷的场合

利用中空孔应用光学的场合

利用中空孔吸着空气的用途

利用中空孔的高精度定位用途

高精度定位用途

KTN60广泛用于小型自动化设备与定位系统中，如半导体封装、实验仪器、视觉检测系统、医疗自动化、3C电子装配等。其小体积、高精度与便捷集成特性使其成为轻载、高定位要求场景下的理想选择，尤其适用于对平台重复性、稳定性与灵活驱动能力有严格要求的行业领域。

发货

我们的优势

质量可控：产品由我们自主设计、测试和组装，确保每一台平台出厂均通过严格检测。

快速响应，定制支持：支持客户定制电机接口或特殊结构版本，快速适配项目需求。

全流程售后服务：提供选型建议、CAD模型、安装指导及调试协助，保障客户快速投产。

库存常备，交期快速：常规型号长期现货供应，急单当天发货，满足客户紧急交付需求。

常见问答

1. KTN60能否支持垂直安装？
是的，KTN60可水平或垂直安装，轴承设计支持不同方向负载。

2. 是否兼容松下或安川电机？
可支持，包括Panasonic、Yaskawa等主流伺服电机，提供法兰图纸适配。

3. 是否支持批量采购？
可支持OEM及批量定制，价格更具竞争力。

4. 定位精度受温度影响吗？
正常使用温度范围内不影响，环境温度建议0~50℃内。

5. 可以更换电机后重复使用平台吗？
可以，只需更换联轴器或法兰盘，无需整机更换。

6. 交货周期大概多久？
标准型号常备库存，通常3-5天内交付；定制型号根据需求评估。
