产品描述

YH48HP-15K 中空旋转平台，专为高精度与高刚性应用设计。其采用高精度交叉滚子轴承，重复定位精度可达 ±8 角秒，确保稳定可靠的定位性能。产品重量 8.5kg，支持 400W 60 框伺服电机，工作盘直径 55mm，中心孔直径 25mm，推荐搭配最大直径 400mm 的旋转工装盘，承重能力达 30kg。平台容许输入转速 1000rpm，兼具高速度与高精度，适用于自动化、检测、装配及精密加工等多种场景，安装简便，性能优越。

功能特点



YH系列中空旋转平台采用高精度齿轮传动，实现任意角度的精准定位。水平电机安装与定位销钉结构，使安装更加简便紧凑，同时大中孔设计支持负载直接放置和布线穿过盘面，提升整体使用便捷性和系统布局的灵活性，运行平稳、噪音低、能效高，寿命长。

高精度柔性定位

采用精密齿轮传动结构，实现高精度旋转与任意角度定位，轻松应对多工位、多角度的自动化需求。

强承载与稳定性

能大大增强倾覆力矩，有效解决侧装吊装等承载问题。

灵活安装，结构紧凑

水平电机安装与定位销钉设计，使安装更简便，节省空间并保证安装精度。

大中孔设计，布线更便捷

中空盘面直接承载负载，结合大孔径结构，便于电缆、气管或光纤穿线，提升整体布置的简洁性。

产品参数

型号	YH48HP-15K	YH68HP-20K	YH82HP-24K	YH90HP-20K	YH115HP-20K	YH215HP-40K	YH315HP-60K	YH41HP-60K
适配电机型号	各品牌400W伺服电机（可加行星减速机）	各品牌400W伺服电机（可加行星减速机）	各品牌750W伺服电机（可加行星减速机）	各品牌750W伺服电机（可加行星减速机）	各品牌1500W伺服电机（可加行星减速机）	各品牌2500W伺服电机（可加行星减速机）	各品牌3500W伺服电机（可加行星减速机）	各品牌5500W伺服电机（可加行星减速机）
旋转平台轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承
容许输入转速(rpm)	1000	1000	1000	1000	1000	1000	1000	1000
减速比	1:15	1:20	1:24	1:20	1:20	1:40	1:60	1:60
容许负载(N)	15	80	150	200	500	1.5T	2.5T	4.5T
容许惯向力矩负载(N.m)	180	100	200	220	250	120000	180000	277000
定位精度(arcsec)	±8	±8	±8	±8	±8	±8	±8	±8
重复定位精度(arcsec)	±5	±5	±5	±5	±5	±5	±5	±5
旋转平台平行度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
旋转平台同心度(mm)	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
防护等级(IP)	40	40	40	40	40	40	40	40
精度寿命(hr)	10000	10000	10000	10000	10000	10000	10000	10000
重量(kg)	8.5	16	24	28	45	120	200	300

安装尺寸图

YH48HP-15K

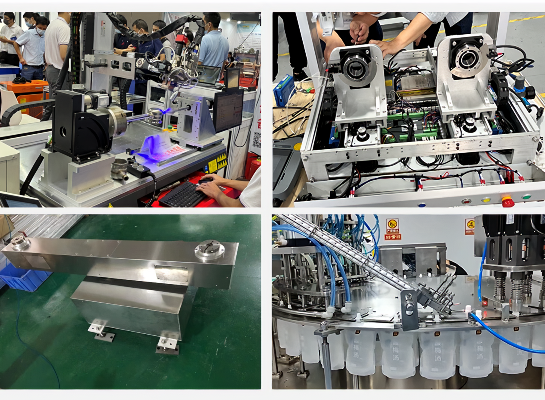

应用领域

YH48系列中空旋转平台广泛应用于自动化、精密装配、检测与测试设备、半导体生产、激光加工以及医疗器械等领域。其高精度和高刚性特点，能够满足复杂工况下的定位与旋转需求，尤其适合需要在有限空间内实现高负载与高精度的应用场景。通过与伺服电机灵活适配，YH48可作为转盘、工装夹具、视觉检测平台及搬运装置的核心部件，大幅提升设备运行的稳定性与生产效率。

发货

我们的优势

通过直接连接可提高可靠性、降低成本可直接将需要装置的工作台及机械手臂安装在旋转平台上，与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。



马达配置

可自由选配各品牌步进马达或伺服马达，KTN系列专用步进马达除外。



无齿隙的高精度定位

无齿隙，定位精度≤15sec，重复定位精度可达±5sec。



大口径中空结构

配线、配管更方便简洁，在布线复杂的配线、配管环境下此特性的优势尤为突出。
