产品概述
光电 单圈绝对值编码器
光电18位单圈RS485自由协议编码器
产品参数
| 机械参数 | 电气参数 | ||
|---|---|---|---|
| 最大转速 | 6000转/分 | 工作电压 | 10-30Vdc (5Vdc可定制） |
| 主轴负载 | 轴向40N，径向100N | 消耗电流 | < 50mA (24Vdc)空载 |
| 抗冲击 | 1000m/s²(6ms),等于100g | 输出信号 | RS485自由协议 |
| 抗振动 | 200m/s²(10-2000Hz),等于20g | 线性分辨率 | 1/262144FS |
| 允许轴向窜动 | ±1.5mm | IP等级 | IP65或IP68 |
| 允许径向跳动 | ±0.2mm | 定位精度 | 0.01° |
| 外形结构 | 60mm外径，实心轴，盲孔轴 | 工作温度 | -40℃~100℃ |
| 连接形式 | 6芯屏蔽电缆或航空插头 | 储存温度 | -40℃~85℃ |
接线参数
| 功能 | Vcc | GND | RS485 A | RS485 B | 置位（可选） | 设置允许 | 屏蔽 |
|---|---|---|---|---|---|---|---|
| 颜色 | 棕色 | 白色 | 绿色 | 黄色 | 灰色 | 蓝色 | 网（粗红色） |

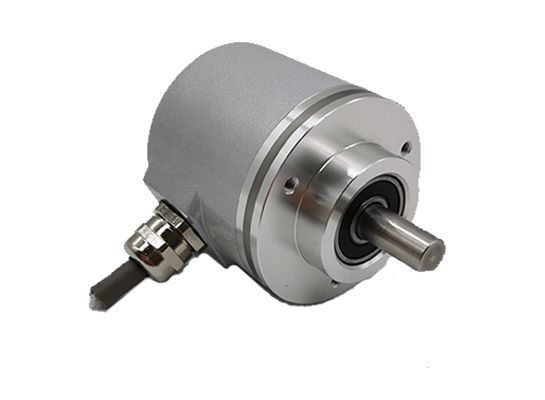

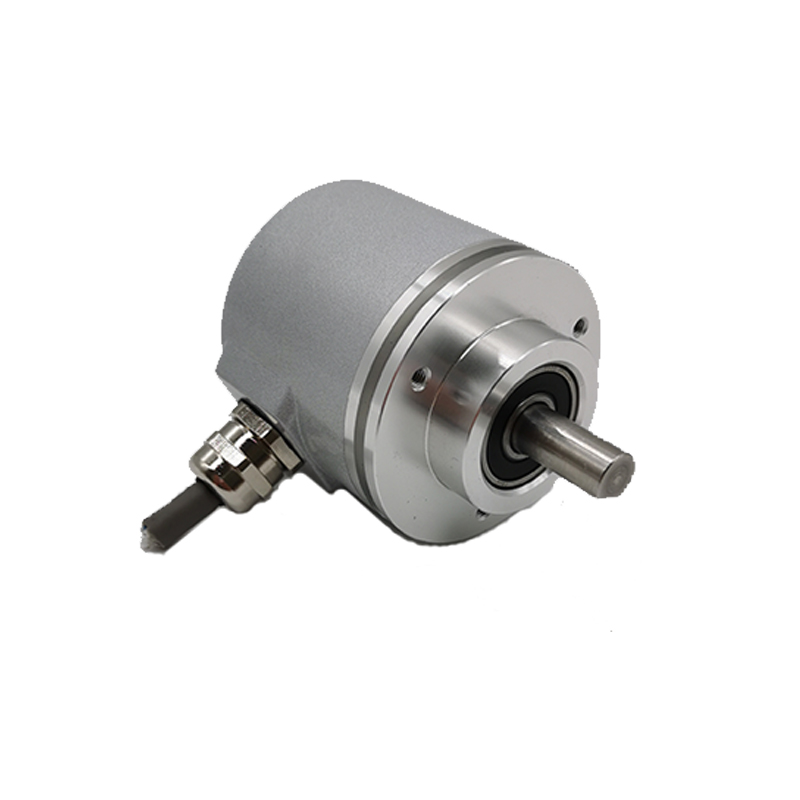

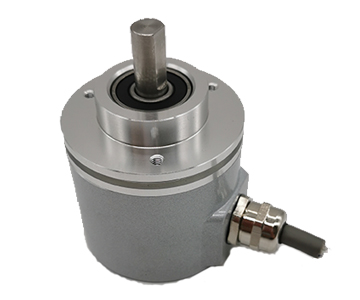

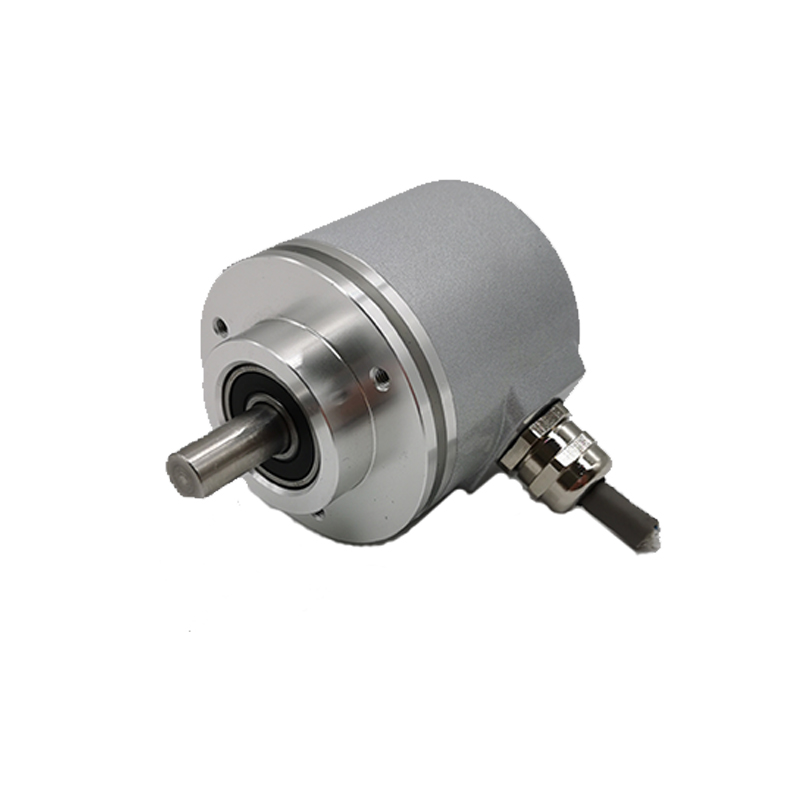

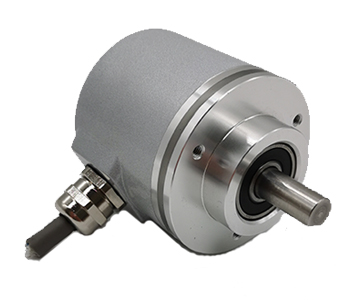

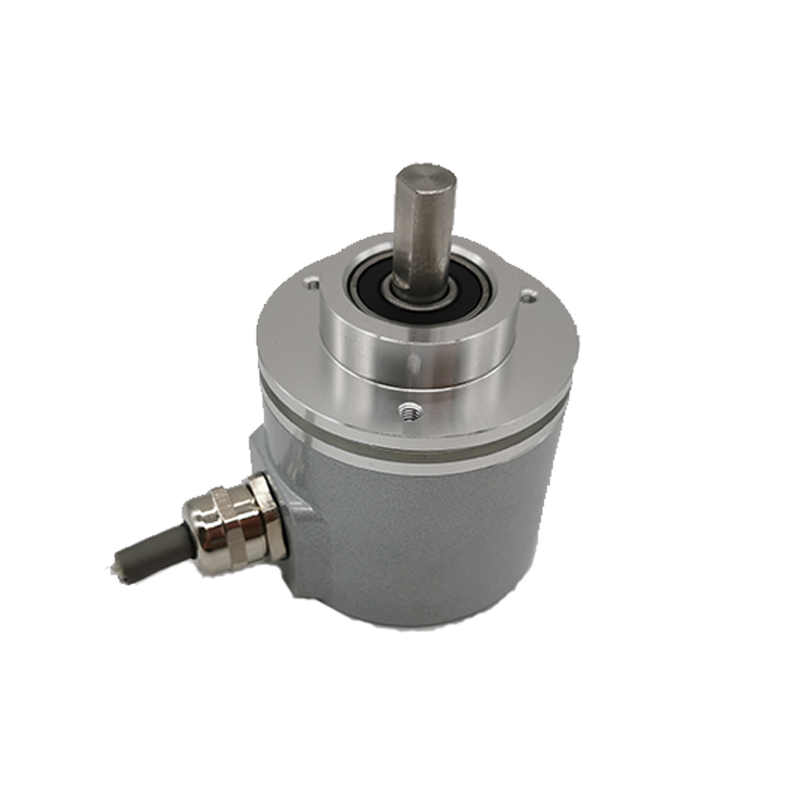

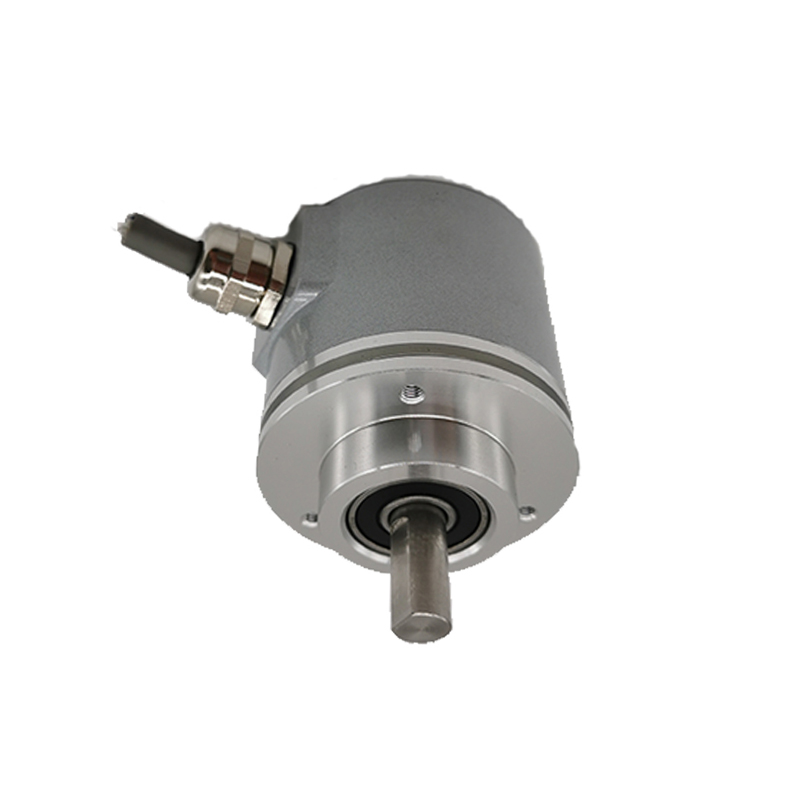

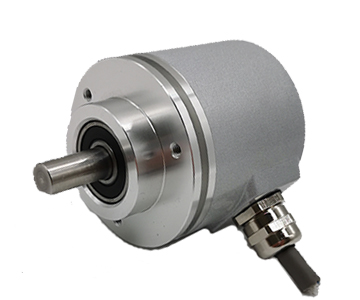

产品展示
输出方式：光电式
输出信号：RS485
输出类型：单圈绝对值
外形尺寸：60mm
应用行业：工业自动化
产品结构：实心轴，通孔
外径（mm）：60mm
孔径/轴径（mm）：6mm 、8mm、10mm、8-15mm孔径
分辨率（CPR）：12位，13位，14位，18位
工作电压：10~30V或5V
输出信号：RS485自由协议

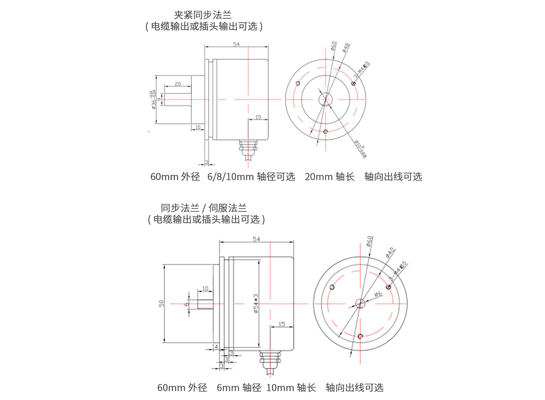

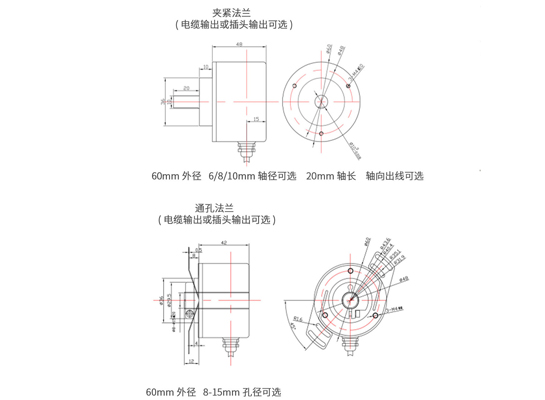

尺寸图
应用案例
产品可广泛应用于我国的车辆控制系统，冶金控制系统，港口机械控制系统，船舶、航天航空、纺织机械、石油机械、矿业机械、电梯、机床、水利、精密机械、汽摩等行业以及其他工厂自动化和过程控制相关行业中。
