产品描述

精密行星减速机是一款集高精度、高扭矩、高效率、结构紧凑与稳定性强等卓越特性于一身的机械传动关键设备。它依据行星齿轮传动原理设计，太阳轮、行星齿轮与外齿圈精妙配合。在实际应用中，能在诸如机器人关节、数控机床进给等对精度要求极高的场景精准控制误差；可承受建筑起重机、工业搅拌设备等大型机械产生的重载；凭借高传动效率降低能耗与运营成本；其小巧轻盈的结构适配航空航天、医疗仪器等空间有限的设备；

产品参数

规格		级数	减速比	MYA042	MYA060	MYA115	MYA180
额定输出力矩	Nm	1	3	20	55	208	588
			4	19	50	290	1050
			5	22	60	330	1200
			6	20	55	310	1100
			7	19	50	300	1100
			8	17	45	260	1000
			10	14	40	230	520
		2	12	20	55	208	588
			15	20	55	208	588
			20	19	50	290	1050
			25	22	60	330	1200
			30	22	55	208	1200
			35	22	60	330	1200
			40	22	50	290	1200
			50	22	60	330	1200
			60	20	55	310	1100
			70	19	50	300	1100
			80	17	45	260	1000
			100	14	40	230	520
最大输出力矩	Nm	12	3~100	3倍额定输出力矩
额定输入转速	rpm	12	3~100	5000	5000	4000	3000
最大输入转速	rpm	12	3~100	10000	10000	8000	6000
超精密背隙	arcmin	1	3～10			≤1	≤1
		2	12~100			≤3	≤3
精密背隙	arcmin	1	3~10	≤3	≤3	≤3	≤3
		2	12~100	≤5	≤5	≤5	≤5
标准背隙	arcmin	1	3~10	≤5	≤5	≤5	≤5
		2	12~100	≤7	≤7	≤7	≤7
扭转刚性	Nm/arcmin	1.2	3~100	3	7	25	145
容许径向力	N	12	3~100	780	1530	6700	14500
容许轴向力	N	12	3~100	350       630      1300     3000     4000     6200    35000
容许轴向力	N	12	3~100	390       765      1625     3350     4700     7250    25000
使用寿命	hr	12	3~100	20,000
效率	%	1	3～10	≥97%
		2	12~100	≥94%
重量	kg	1	3~10	0.5	1.3	7.8	29
		2	12~100	0.8	1.9	9	33
使用温度	℃	12	3~100	-10℃~+90℃
润滑		1.2	3~100	合成润滑油脂
防护等级		12	3~100	IP65
安装方向		1.2	3~100	任意方向
噪音值(n1=3000rpm)	dB	12	3~100	≤56	≤58	≤63	≤67

输出轴径

尺寸	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
MYA-060-L1	∅66.7	4-M4x12	∅8	34	∅38.1	5.5	60	81.5	118.5	7
	∅70	4-M4x12,4-M5x12	∅11,∅14	34	∅50	5.5	60	81.5	118.5	7
	∅90	4-M5x15,4-M6x15	∅19	42	∅70	7	80	90.5	127.5	9
MYA-060-L2	∅66.7	4-M4x12	∅8	34	∅38.1	5.5	60	110.5	147.5	7
	∅70	4-M4x12,4-M5x12	∅11,∅14	34	∅50	5.5	60	110.5	147.5	7
	∅90	4-M5x15,4-M6x15	∅19	42	∅70	7	80	119.5	156.5	9

尺寸	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
MYA-115-L1	∅145	4-M8x20	∅19,∅22,∅24	62	∅110	8	130	135	200	21
	∅200	4-M12x30	∅35	82	∅114.3	10	180	155	220	28
MYA-115-L2	∅90	4-M5x15,4-M6x15	∅19	43	∅70	7	80	156	221	9
	∅100	4-M6x15	∅16,∅19	43	∅80	7	86	156	221	9
	∅115	4-M8x20	∅19,∅22,∅24	56.5	∅95	10	100	172.5	237.5	17.5
	∅145	4-M8x20	∅19,∅22,∅24	60	∅110	8	130	176	241	21

尺寸	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
MYA-180-L1	∅200	4-M12x30	∅35	82	∅114.3	7	180	179	284	14
	∅235	4-M12x30	∅42	120	∅200	10	220	217	322	44
MYA-180-L2	∅145	4-M8x20	∅22,∅24	72	∅110	10	130	230	335	20.5
	∅200	4-M12x30	∅35	83	∅114.3	10	180	241	346	26.5

*C1-C7是公制标准马达连接板之尺寸，可根据客户要求单独定做。

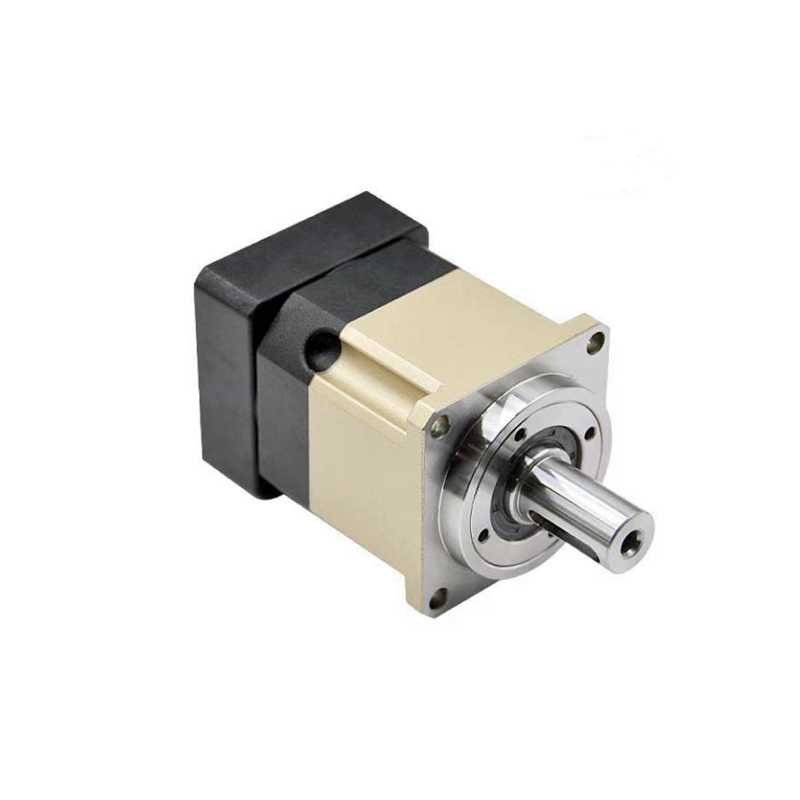

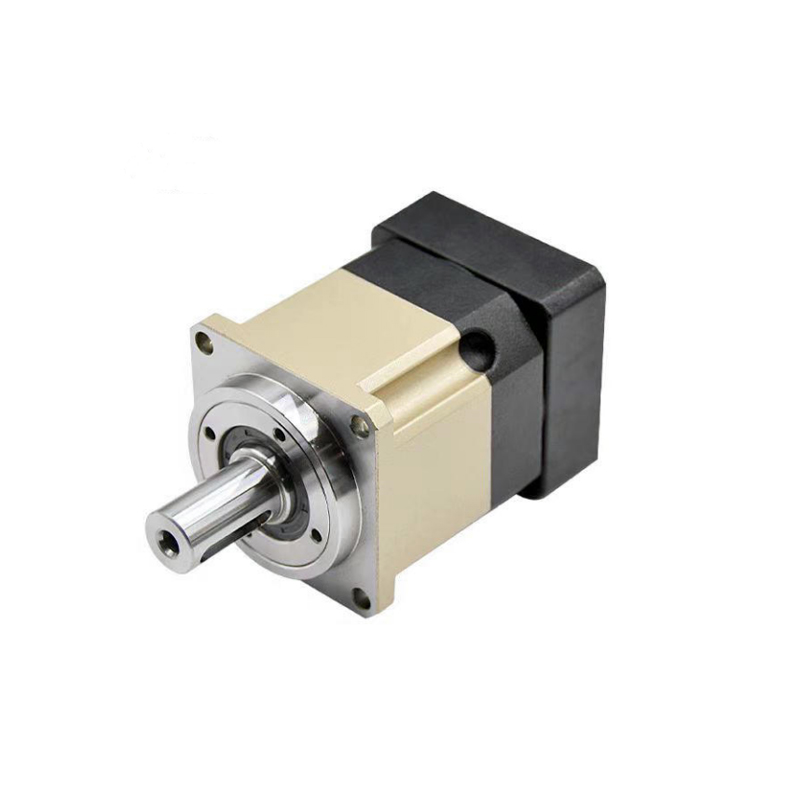

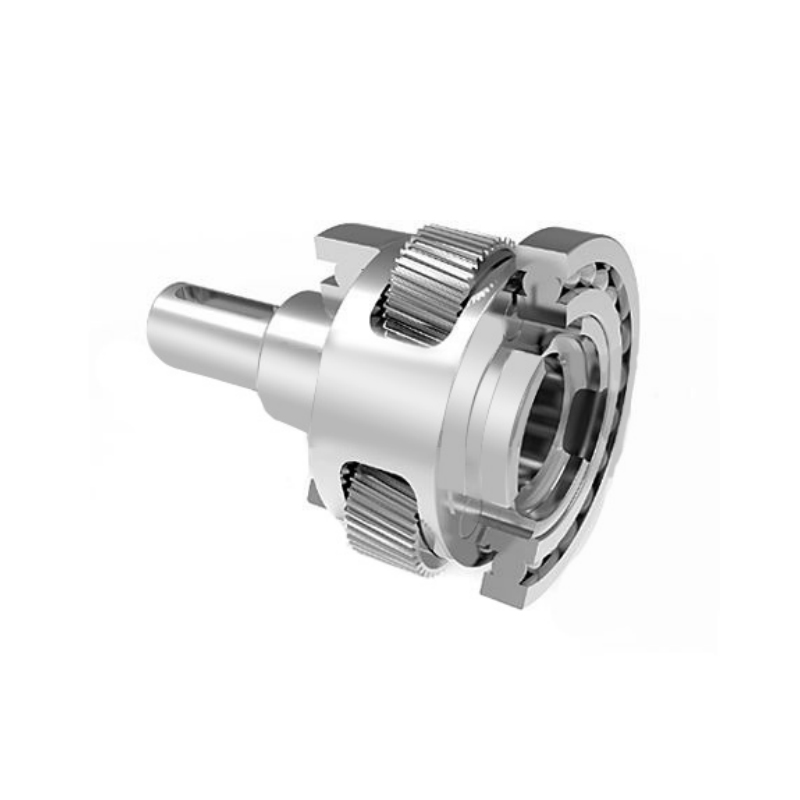

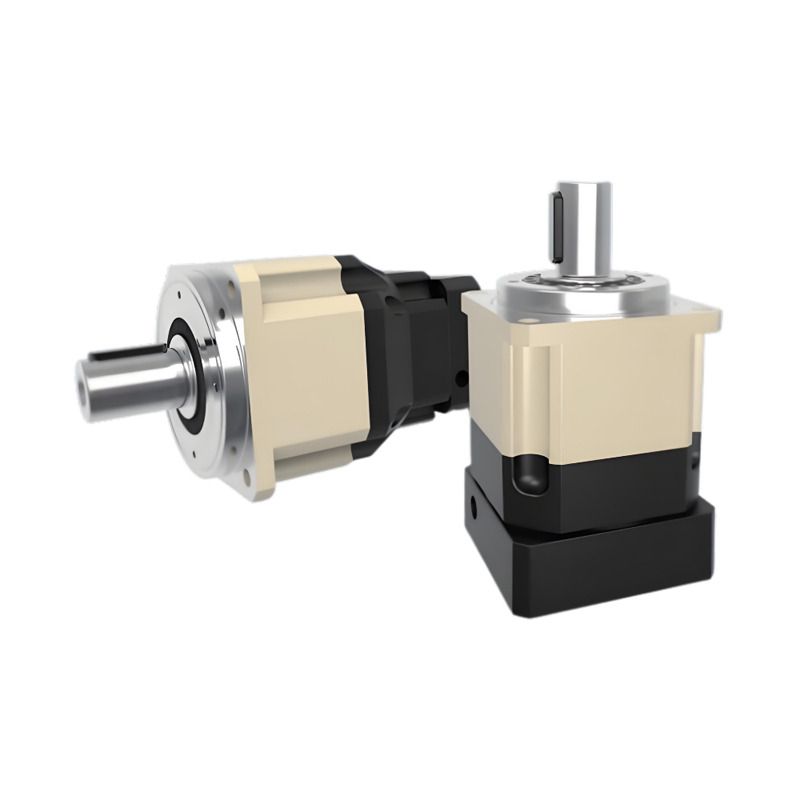

产品展示

精密行星齿轮减速机是我公司自主研发的新一代实用性产品，融合了国内外先进的技术，具有以下一些主要特点：

• 低噪音：低于65db。
• 低背隙：单级可达1弧分内，双级可达3弧分内。
• 高效率：单段式在95%以上，双段式在92%以上。

• 高输入转速：可达8000RPM。
• 高扭矩：比一般标准行星减速机扭矩高。
• 高稳定性：采用高强度合金钢材，整颗齿轮经硬化处理，非只有表面硬化，确保高减速比：采用模组化设计，行星齿箱可相互连结，速比可达1/1000以上。

尺寸和接口

品控

进料皆需通过严格的检测，确保材质正确无误后才进入加工阶段，为确保毎个零件都与图面绘制相同, 必须经过三次元检测仪100%检测都在公差范围，才会入组装线进行组装。

应用案例

精密行星齿轮减速机被广泛应用于以下领域：

1.航空航天、军事产业。

2.医疗卫生、电子信息技术产业。

3.工业机器人、生产自动化、数控机床制造产业。

4.汽车制造、纺织、印刷、食品、冶金、环保工程、仓储物流等产业
