产品描述
PC58增量光电编码器以其独特的贯穿轴同心锁紧装置，采用单轴承超薄设计，机械硬连接，多种电气接口，防护等级IP50，可解决低矮空间限制的安装问题。
产品特点 |
|
产品参数
项目 | 基本参数 |
外形尺寸 | 外径:58mm |
厚度: 14mm | |
轴径:14mm、15mm、19mm、24mm | |
脉冲 | 1024/6;1024/8;1024/16;2500/6;2500/8;2500/16;5000/6;5000/8;5000/16;100000/6;10000/8;10000/16; |
输出相位 | 相位 A,B,Z,U,V,W or A- B- Z- U- V- W- |
电源电压 | DC5V & DC8-30V |
出线方式 | 电缆线侧出&径向插座 |
输出类型 | C=TTL(5V) |
E=HTL(8-30V) | |
S=TTL(省线式5V) | |
环境温度 | 工作温度: -20~+95° |
保存温度: -25~+100° | |
环境湿度 | 工作和保存: 35~85%RH (不结露) |
允许最高转速 | ≤5000RPM |
外壳 | 铝合金 |
包装方式 | 纸盒 |
重量 | 100g |
1.选型指南
型号构成(选择参数)
PC58- | E | 6 | S | 2500/8 | Q24 | － | 000 | |||||||||
↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ↑ | ||||||||
系列产品型号 | 连接方式： |
| 电气接口: | 分辨率PPR: | 轴径: | 电源电压: | 特殊规格: | 管理编号 |
注解:
①Z相信号为低电平有效。
②Z相信号为高电平有效。
③无表示为IP50,电缆线长度1M，如需改变长度C+数字，最长100M(用C100表示)

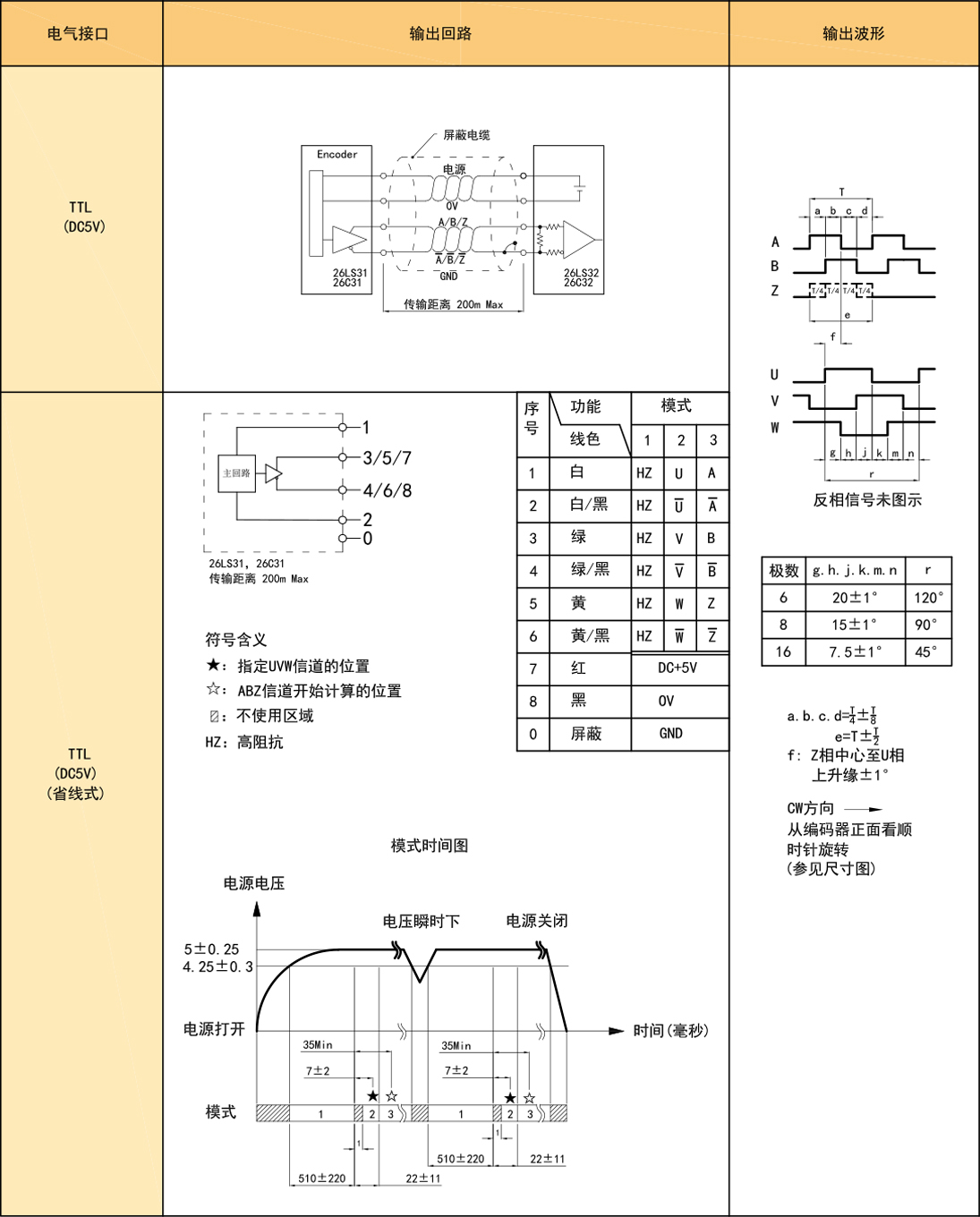

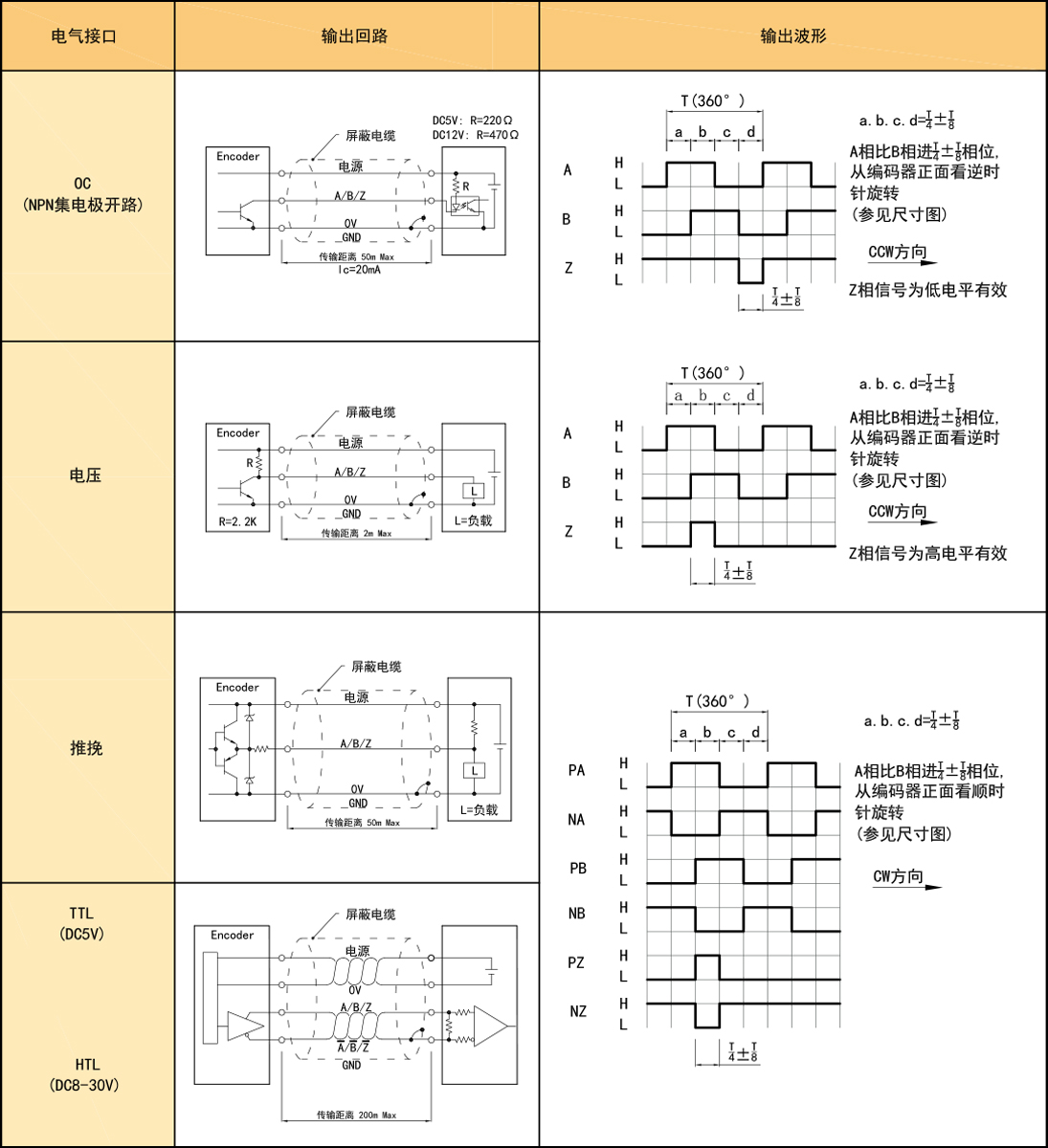

2.输出方式2.1增量信号
2.2伺服电机专用（带U.V.W）
3.电气参数
项目 | 输出方式 | |||||||
OC | 电压 | 推挽 | TTL | TTL | HTL | |||
电源电压 | DC+5V±5% ; DC8-30V±5% | DC+5V±5% | DC8-30V±5% | |||||
消耗电流 | 100mA Max | 120mA Max | ||||||
容许波纹 | ≤3% rms | |||||||
最高响应频率 | 100KHz | 300KHz | 500KHz | |||||
输出容量 | 输出电流 | 流入 | ≤30mA | 负载电阻 2.2K | ≤30mA | ≤±20mA | ≤±50mA | |
流出 | — | ≤10mA | ||||||
输出电压 | "H" | — | — | ≥[(电源电压）-2.5V] | ≥2.5V | ≥Vcc-3 VDC | ||
"L" | ≤0.4V | ≤0.7V（20mA以下） | ≤0.4V（30mA） | ≤0.5V | ≤1 VDC | |||
负载电压 | ≤DC30V | — | — | |||||
上升，下降时间 | 2us 以下（导线长：2m） | 1μs 以下（导线长：2m） | ||||||
绝缘耐压 | AC500V/60s | |||||||
绝缘阻抗 | 10MΩ | |||||||
占空比 | 45%~55% | |||||||
极性反接保护 | ✔ | |||||||
短路保护 | — | ✔① | ||||||
A.B 相位差 | 90°±10°（低速频率下） | |||||||
90°±20°（高速频率下） | ||||||||
延时动作时间② | — | |||||||
屏蔽线 | 未接编码器本体 | |||||||
①与另一个线缆短路或GND,最大允许时间30秒。 | ||||||||
项目 | 参数 |
轴径 | Φ14mm;Φ15mm;Φ19mm;Φ24mm(可选) |
起动转矩 | 9.8×10⁻³ N・m 以下 |
惯性力矩 | 6.5×10⁻⁶ kg・m² 以下 |
轴允许力 | 径向30N；轴向10N |
允许最高转速 | ≤5000 rpm |
轴承寿命 | 额定负载 1.5×10⁹，2500RPW时 100000小时 |
外壳 | 基座:压铸铝合金 |
重量 | 约 100g |
项目 | 参数 |
环境温度 | 工作时：-20~+85°C（反复弯曲电缆：-10°C）；保存时：-20~+90°C |
环境湿度 | 工作时 / 保存时：各35~85% RH（不结露） |
振动（耐久） | 振幅 0.75mm，5~55Hz，三轴方向各2h |
冲击（耐久） | 490m/s²，11ms，X/Y/Z 各方向 3 次 |
防护等级 | IP50 |
6.1 OC/电压
信号 | 供电电压 | |||||||
插座针脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
线色 | 白 | − | 绿 | − | 黄 | − | 红 | 黑 |
功能 | A | − | B | − | Z | − | Up | OV |
增量信号 | 供电电压 | |||||||
插座针脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
线色 | 白 | 白 / 黑 | 绿 | 绿/黑 | 黄 | 黄/黑 | 红 | 黑 |
功能 | A+ | A- | B+ | B- | Z+ | Z- | Up | OV |
双绞线 | |  | | | ||||
*在省线式模式下的功能状态，对照输出回路的功能模式接线表。
6.3伺服电机专用
增量信号 | 供电电压 | |||||||||||||
插座针脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
线色 | 灰 | 灰/黑 | 蓝/黑 | 蓝 | 粉/黑 | 粉 | 黄 | 黄/黑 | 绿 | 绿/黑 | 白 | 白 / 黑 | 黑 | 红 |
功能 | V+ | V- | U+ | U- | W+ | W- | Z+ | Z- | B+ | B- | A+ | A- | OV | Up |
双绞线 | | | | | | | | |||||||
Up=电源电压。
屏蔽线未接编码器内部电路。

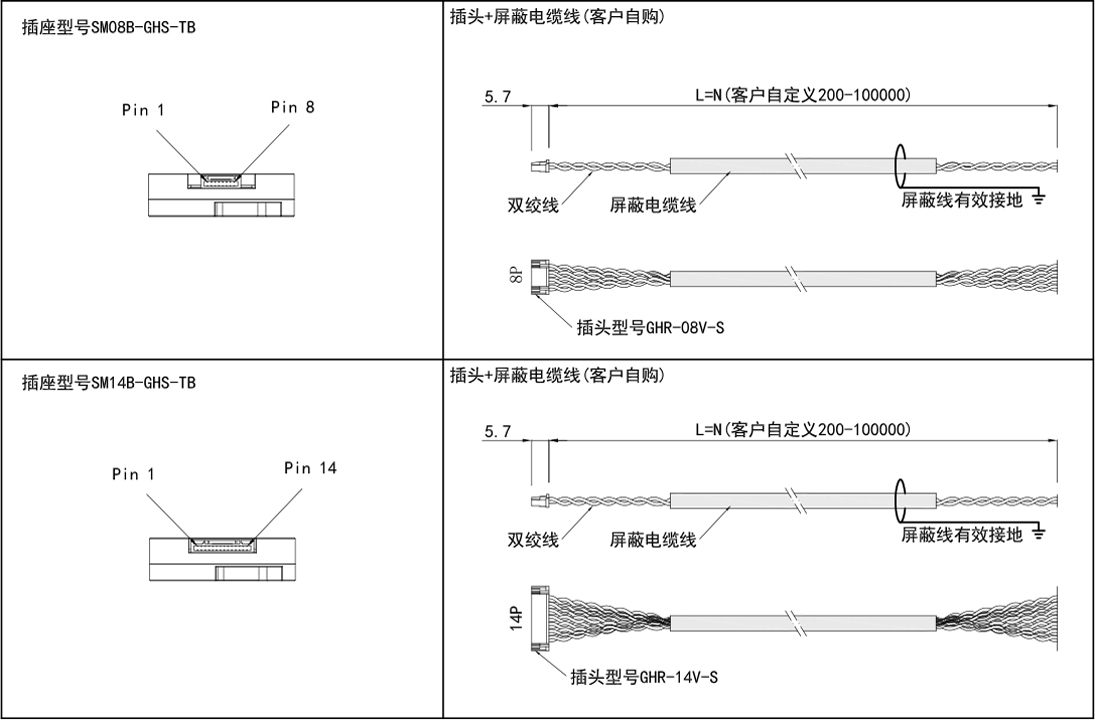

7.插座与电缆
7.1插座针脚定义

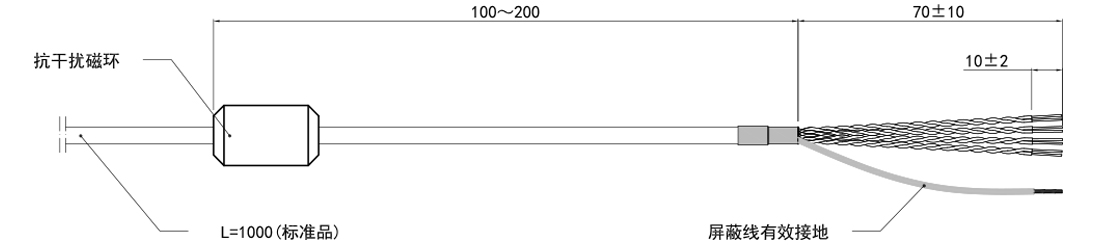

7.2径向电缆

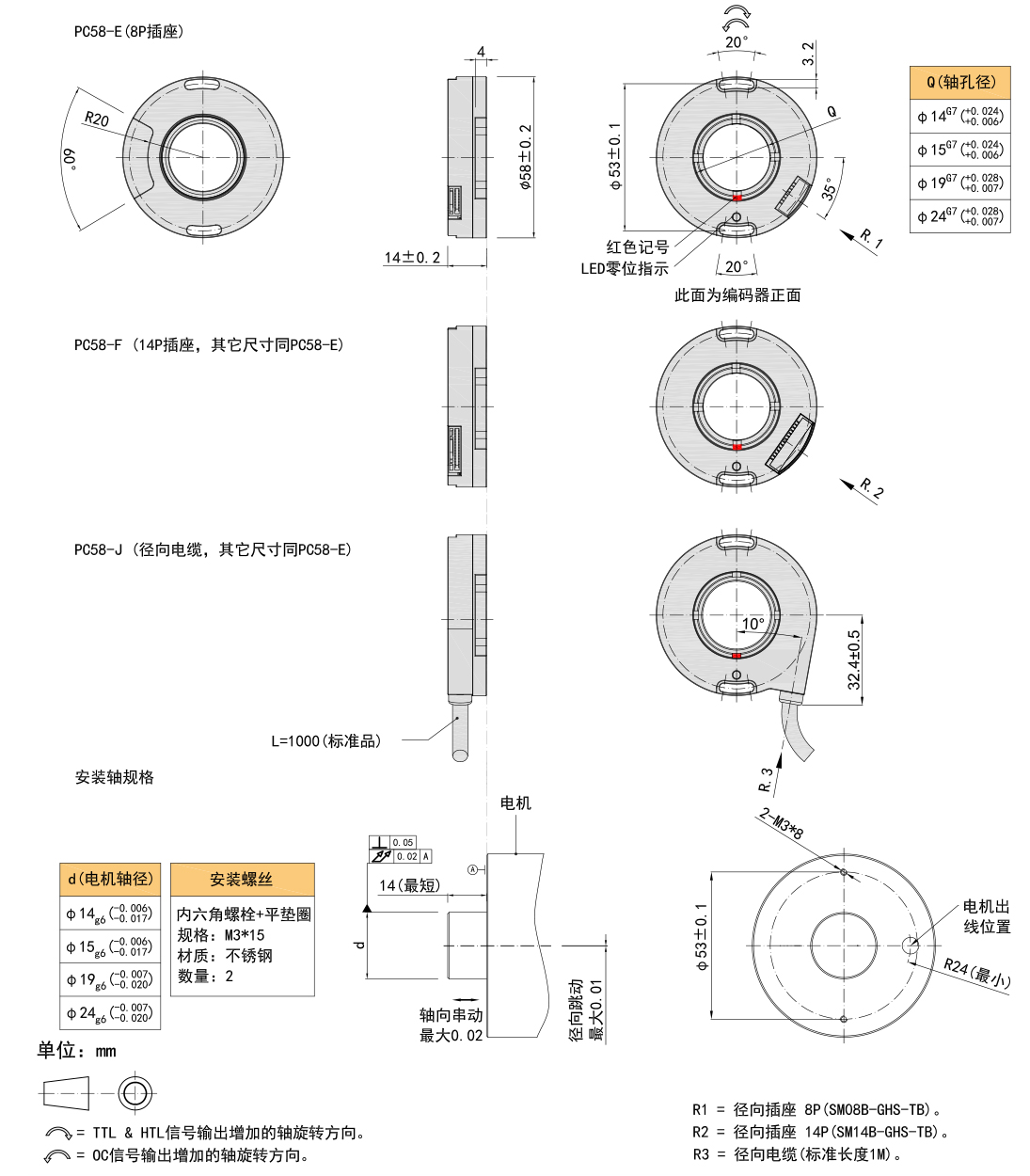

8.基本尺寸

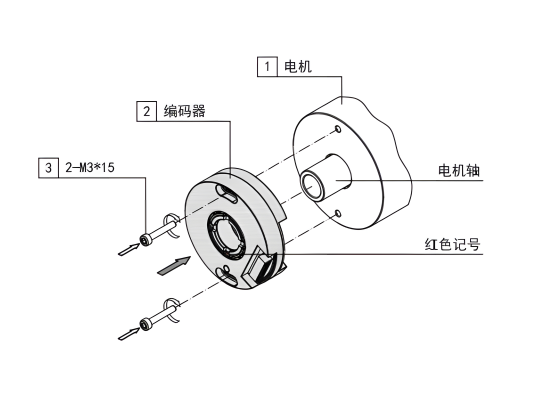

9. 伺服电机专用编码器的装配步骤
|
|
第二步 |
|

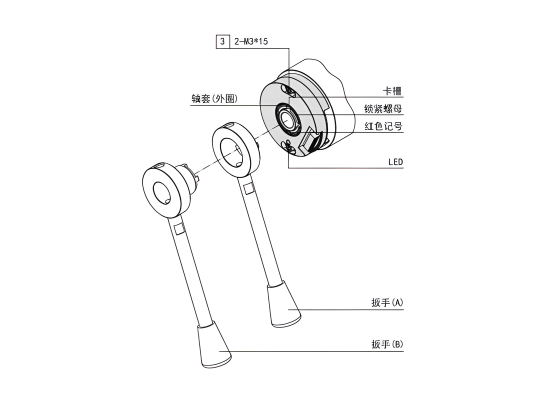

9.2 增量编码器安装步骤
|
|
第二步 |
|
产品展示
超薄贯穿轴设计
厚度仅 14mm，带同心锁紧装置，解决低矮空间安装难题
大轴径兼容性
最大轴孔径 24mm，适配多种规格电机轴
高精度反馈
最高 5000PPR 分辨率，非接触式光电原理确保信号稳定
多重电气保护
极性反接、短路保护，提升系统可靠性
多接口适配
支持径向插座（8P/14P）与电缆连接，兼容不同控制系统
工业级耐用性
压铸铝合金外壳，IP50 防护等级，适应复杂环境
零位指示功能
LED 指示灯精准定位初始位置，便于调试与校准
品控
编码器的品质直接关乎工业自动化系统的稳定性与可靠性。我们构建了全流程品质控制体系，从原材料采购严格筛选供应商，确保核心部件性能达标；生产过程中，采用高精度设备与标准化工艺，配合在线检测技术实时监控；成品阶段，进行高低温、电磁兼容、寿命老化等严苛测试，杜绝性能隐患。每一台编码器均通过多重质检关卡，以卓越品质为智能制造筑牢可靠根基，为客户提供持久稳定的使用保障。
应用案例
PC58系列编码器凭借贯穿轴同心锁紧装置与单轴承超薄设计（厚度仅14mm），在伺服电机领域，通过机械硬连接和最高5000PPR分辨率实现精准角度反馈；机器人场景中，多种电气接口适配不同控制系统，其极性反接/短路保护提升设备稳定性，紧凑结构尤其适合低矮空间安装，满足自动化设备小型化与高精度需求。
服务
一、使用编码器注意事项
周围温度不得超过保管温度的地方；相对湿度不得超过保管湿度的地方；；不能处在温度变化急剧、结雾的地方；离腐蚀性气体、可燃气体较近的地方；远离灰尘、盐份、金属粉末较多的地方；远离使用水、油、药品的地方；过度的振动和冲击会传到本体的地方
二、安装编码器注意事项
电气部件不得承受过电压等现象，请进行设置环境的静电评估等；不要使电机动力线接近编码器；电机的FG线、及机械装置的FG要可靠接地；因屏蔽线未接编码器本体，请在用户端屏蔽线必须有效接大地
三、配线上的注意事项
在指定的电源电压下使用，请留意由于配线长导致的电源电压幅度下降；请不要将编码器线和其它动力线在同一管道内或是平行捆绑使用；编码器线的信号线及电源线请使用双绞线；请不要对编码器的线束施加过分的力，会有断线的危险
四、关于编码器保修
用户在购买本公司产品十二月内，按照使用说明书，警示标志等的注意事项，正确使用而发生故障时，可得到免费保修。
