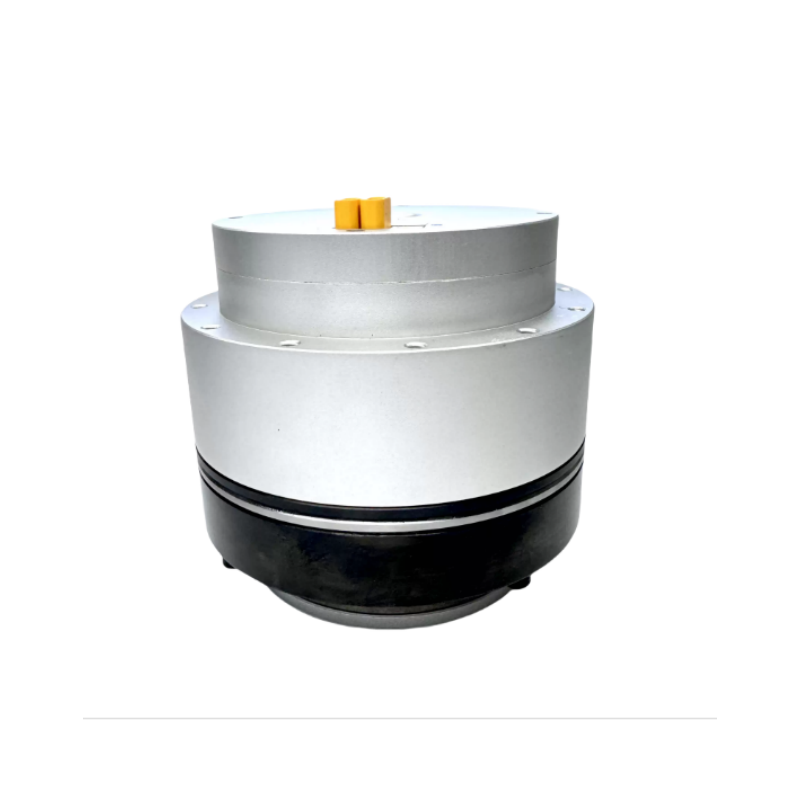

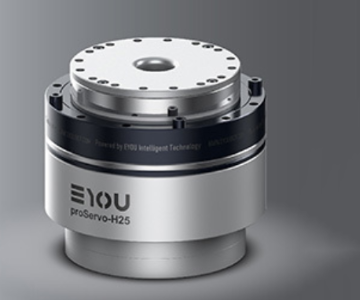

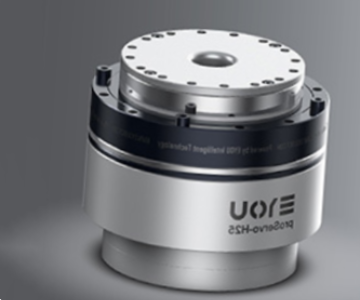

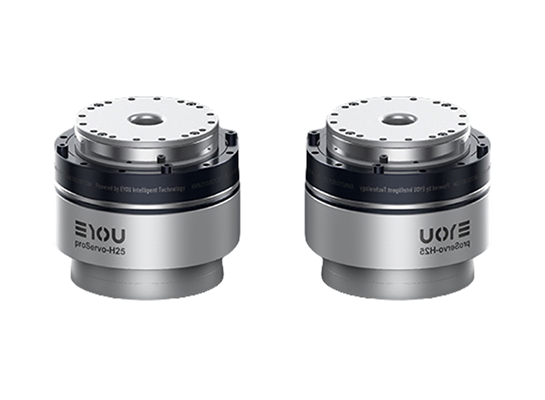

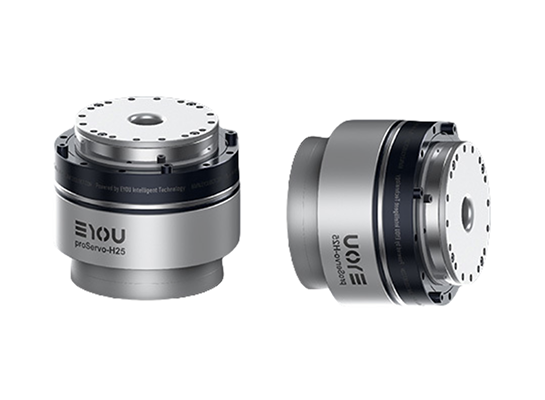

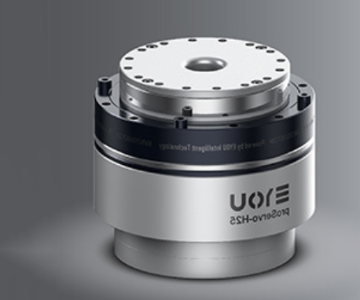

คำอธิบายผลิตภัณฑ์

เซอร์โวซีรีส์นี้ผสานรวมส่วนประกอบหลักสามส่วน ได้แก่ ตัวลดความถี่ มอเตอร์ และไดรฟ์เข้าด้วยกันอย่างดีเยี่ยมเพื่อสร้างโมดูลเซอร์โวแบบบูรณาการขนาดเล็กพิเศษ ข้อต่อใช้การออกแบบบัสและสายกลวงซึ่งช่วยลดความซับซ้อนของโครงสร้างระบบได้อย่างมาก ใช้การออกแบบแม่เหล็กคู่ที่มีความแม่นยำสูงและเบรกเสริมเพื่อตอบสนองสภาพการทำงานที่รุนแรงต่างๆ

พารามิเตอร์ผลิตภัณฑ์

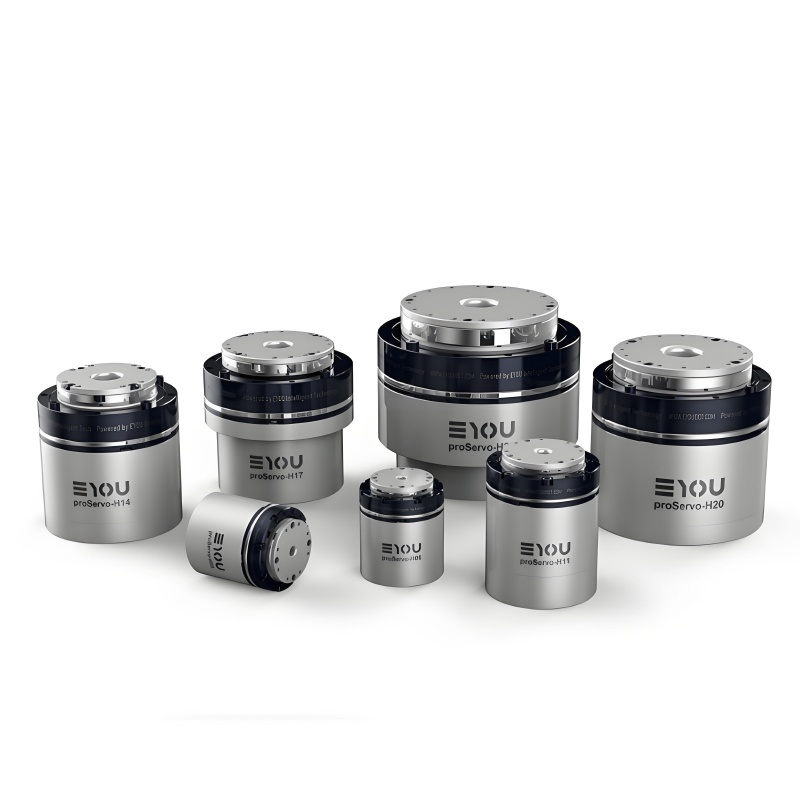

รุ่น

YG08

YG11

YG14

YG17

YG20

YG25

ประเภทมอเตอร์

มอเตอร์แรงบิดโรเตอร์ด้านใน

เส้นผ่านศูนย์กลาง

40mm

52mm

70mm

80mm

90mm

110mm

เส้นผ่านศูนย์กลางภายในกลวง

4.6mm

6mm

10.8mm

10.8mm

13mm

13mm

น้ำหนัก

188g

495g

1108g

1350g

1991g

3098g

ระยะการตีกลับ

15arcsec

เสียงรบกวน

＜70db

ช่วงอุณหภูมิ

-20~80℃

แรงดันไฟฟ้าที่ใช้งาน

24~36v

24~48v

กำลังไฟฟ้าที่กำหนด

36w

120w

120w

200w

250w

500w

อัตราส่วนความเร็ว

51

101

51

101

51

101

51

101

81

121

81

121

ความเร็วที่กำหนด

60rpm

30rpm

60rpm

30rpm

60rpm

30rpm

60rpm

30rpm

38rpm

25rpm

38rpm

25rpm

แรงบิดที่กำหนด

1.0nm

1.6nm

6.6nm

8.6nm

18nm

22nm

30nm

38nm

52nm

78nm

96nm

144nm

แรงบิดสูงสุด

2.2nm

3.5nm

21nm

24nm

30nm

38nm

52nm

66nm

104nm

156nm

206nm

220nm

ความแม่นยำของตัวเข้ารหัส

19bit

ประเภทตัวเข้ารหัส

ถักแม่เหล็กคู่

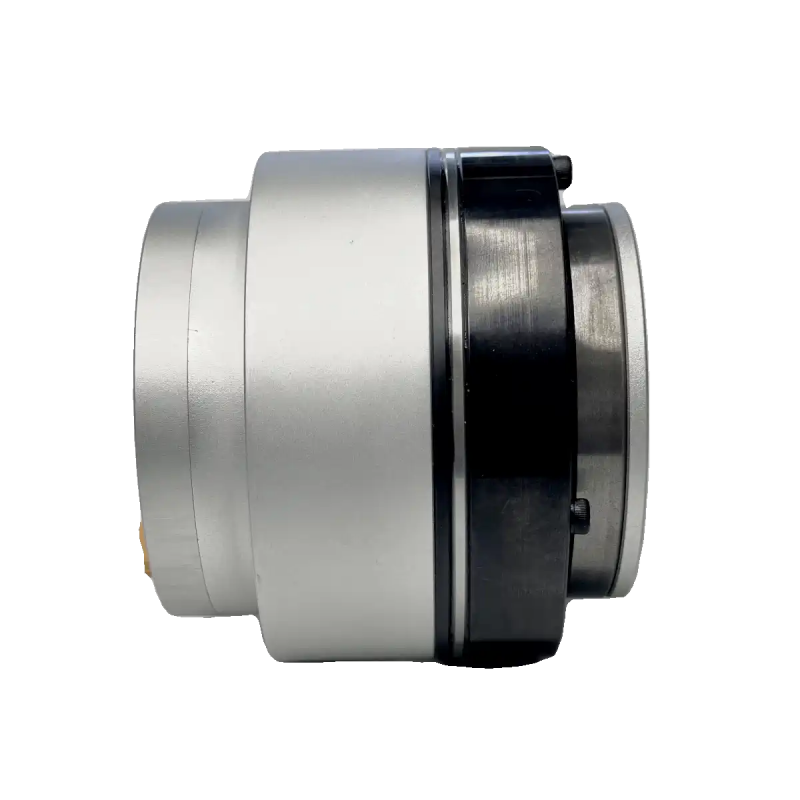

มุมมองผลิตภัณฑ์

• เบรกปิดเครื่องแบบบางพิเศษ
• ตัวลดฮาร์มอนิกที่มีความแม่นยำสูงพร้อมเสียงรบกวนต่ำและความแม่นยำสูง
• ตัวเข้ารหัสแม่เหล็กคู่ที่มีความแม่นยำสูง 19 บิต+19 บิต

• ตัวลดฮาร์มอนิกความแม่นยำสูงพร้อมเสียงรบกวนต่ำและความแม่นยำสูง
• ตัวเข้ารหัสแม่เหล็กคู่ความแม่นยำสูง 19 บิต+19 บิต
• มอเตอร์แรงบิดความหนาแน่นสูงพร้อมแรงบิดการเคลื่อนตัวต่ำ

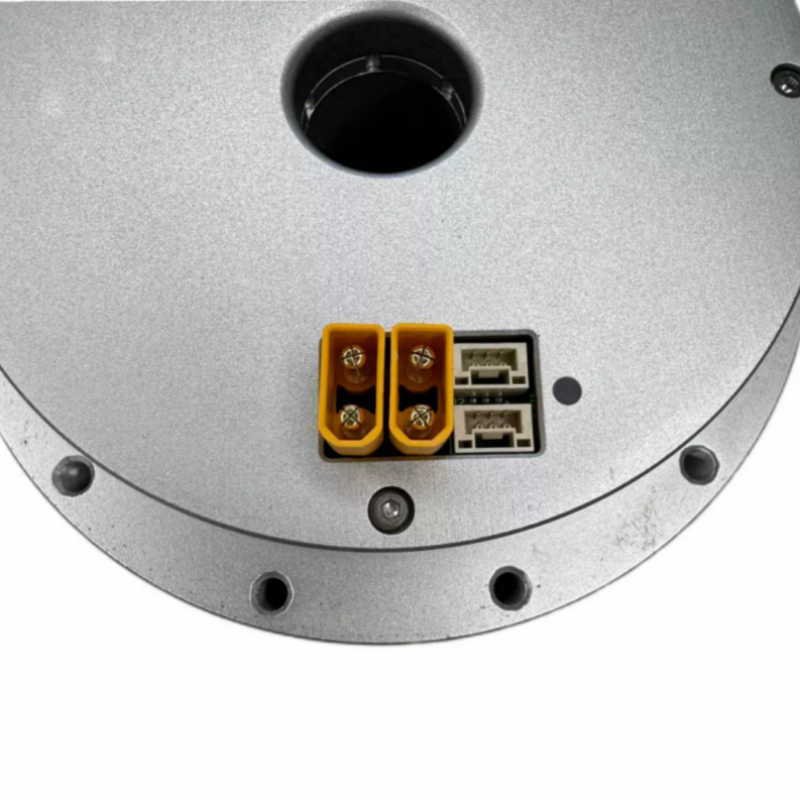

ขนาดและอินเตอร์เฟซ

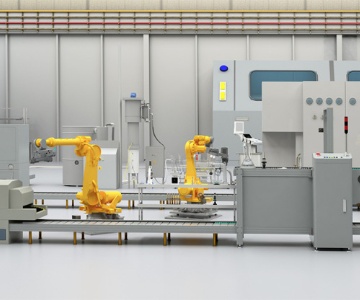

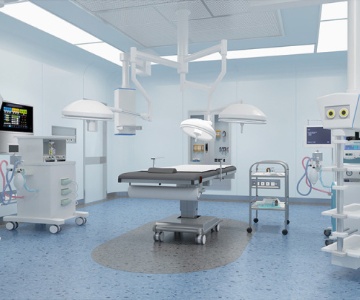

กรณีการสมัคร

โมดูลอุตสาหกรรมเป็นส่วนประกอบโมดูลาร์ที่ผสานรวมอย่างสูงซึ่งออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติในอุตสาหกรรมเพื่อปรับปรุงความยืดหยุ่น ประสิทธิภาพ และความน่าเชื่อถือของสายการผลิต โมดูลเหล่านี้ผสานรวมส่วนประกอบสำคัญ เช่น เซ็นเซอร์ ตัวควบคุม อินเทอร์เฟซการสื่อสาร การจัดการพลังงาน เป็นต้น และทำให้สามารถเชื่อมต่อกับอุปกรณ์และระบบอื่นๆ ได้อย่างราบรื่นผ่านอินเทอร์เฟซและโปรโตคอลมาตรฐาน
