产品描述
CYYZ12系列压力变送器产品采用不锈钢隔离膜片的0EM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ12系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的压力测量仪表。
产品参数
| 名称 | 参数 | 名称 | 参数 |
|---|---|---|---|
| 测量介质 | 液体或气体（与接触材质兼容） | 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 测量量程 | 0～0.02～20MPa（详见量程选型表） | 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 压力类型 | 表压、绝压、密封压 | 整体重量 | ≈170g |
| 精度等级 | 0.25%FS | 供电范围 | 9～32VDC、13～32VDC |
| 响应频率 | 2kHz | 输出信号 | 4～20mA、0～10VDC |
| 介质温度 | -40℃~100℃ | 稳定性能 | ±0.1%FS/年 |
| 接通时间 | 20ms | 温度补偿 | -40～80℃ |
| 名称 | 参数 | |
|---|---|---|
| 最大功率 | 电流型 | ≤0.02Us(W) |
| 电压型 | ≤0.005Us(W) | |
| 负载特性 | 电流型 | 负载≤{（Us-8）÷0.02}Ω （Us=供电电压） |
| 电压型 | ≥5kΩ | |
| 环境条件 | 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |
| 过载能力 | 过载压力 | 300%FS、200%FS、150%FS |
| 爆破压力 | 600%FS、500%FS、400%FS | |
| 整体材质 | 膜片 | 316L不锈钢（接触） |
| 过程连接 | 304不锈钢（接触） | |
| 外壳 | 304不锈钢（接触） | |
| 密封件 | 丁腈橡胶（接触）（见过压与爆破图表（接触被测介质） | |
| 赫斯曼接头 | ABS工程塑料 | |
| 机械稳定性 | 抗振性能 | 10g(20…2000Hz) |
| 抗冲击性 | 500g/ms | |
| 电气保护 | 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | 输出最小 | 3.2mA、-1.2VDC |
| 输出最大 | 22.3mA、11.2VDC | |

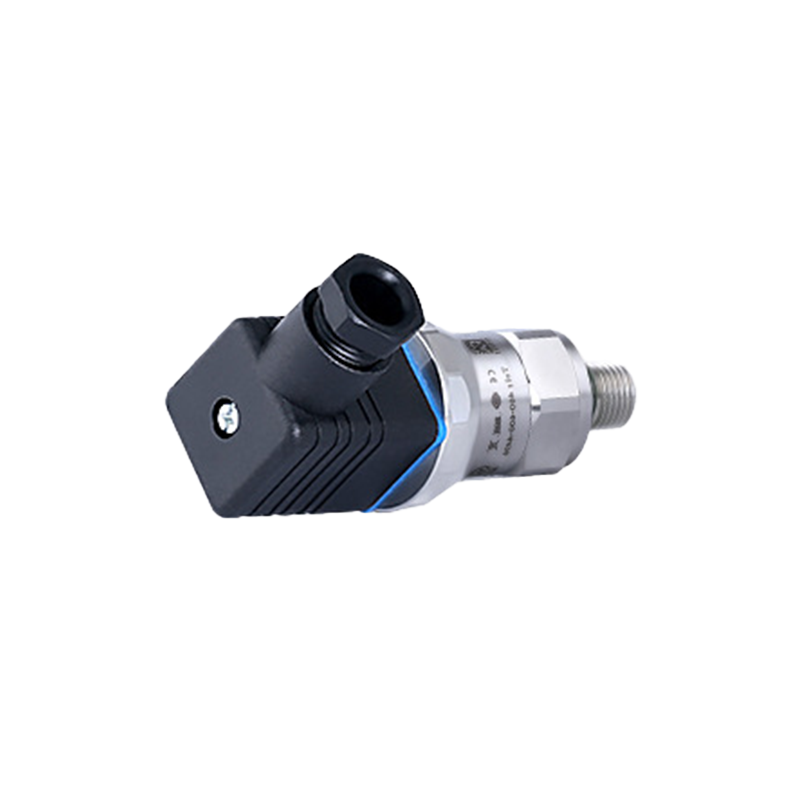

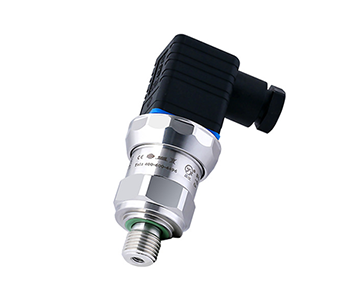

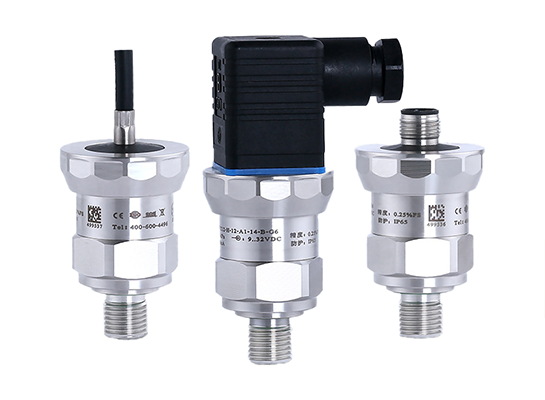

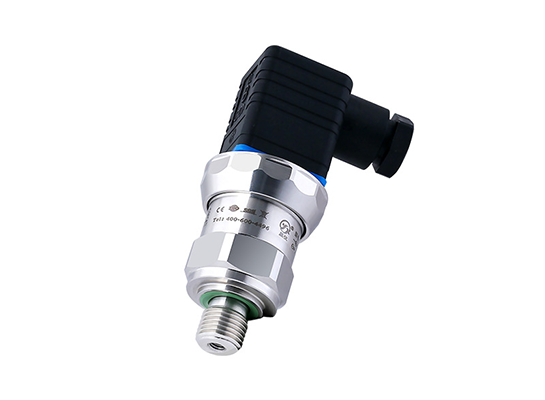

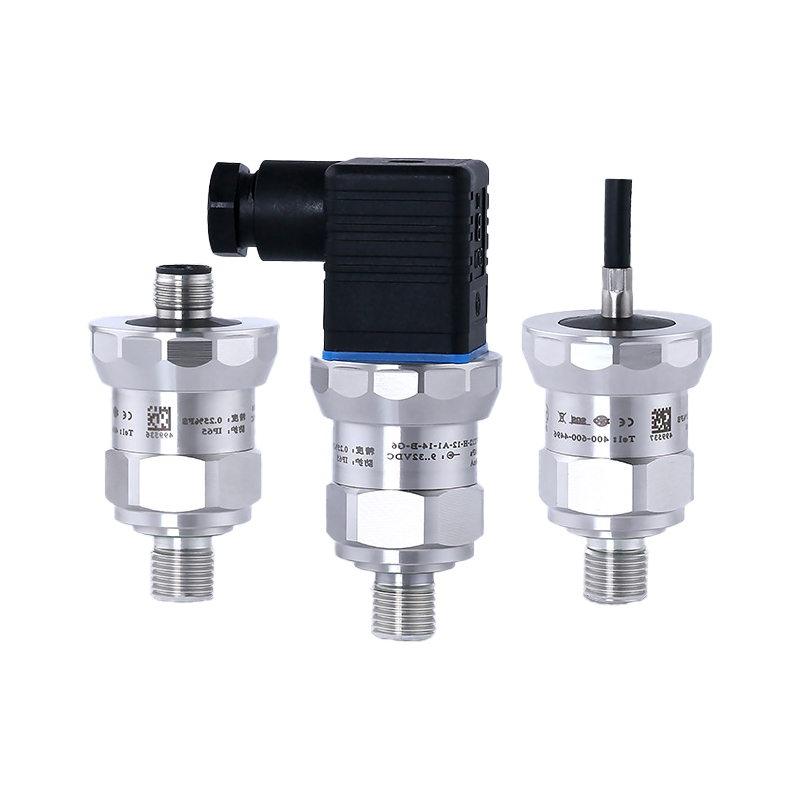

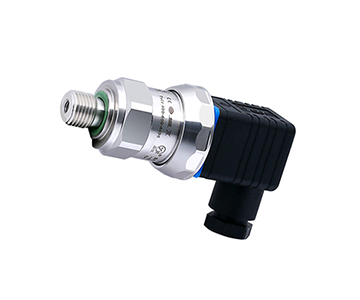

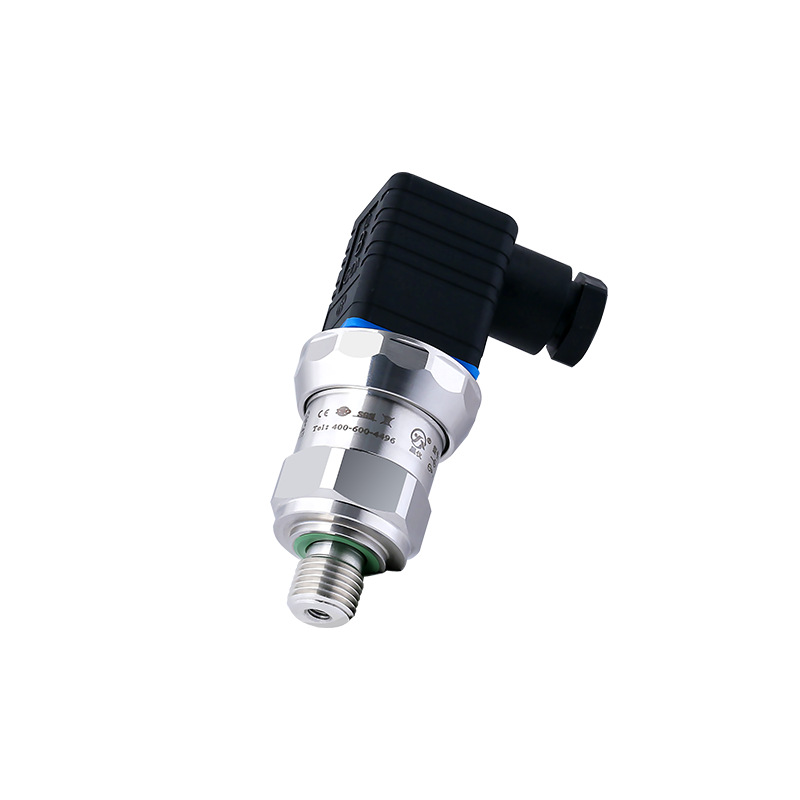

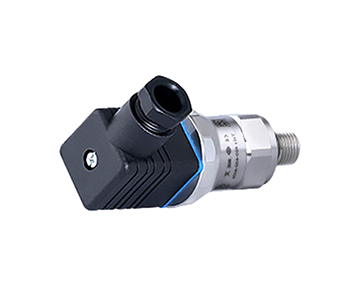

产品展示
采用膜片隔离技术
集成芯片、宽电压

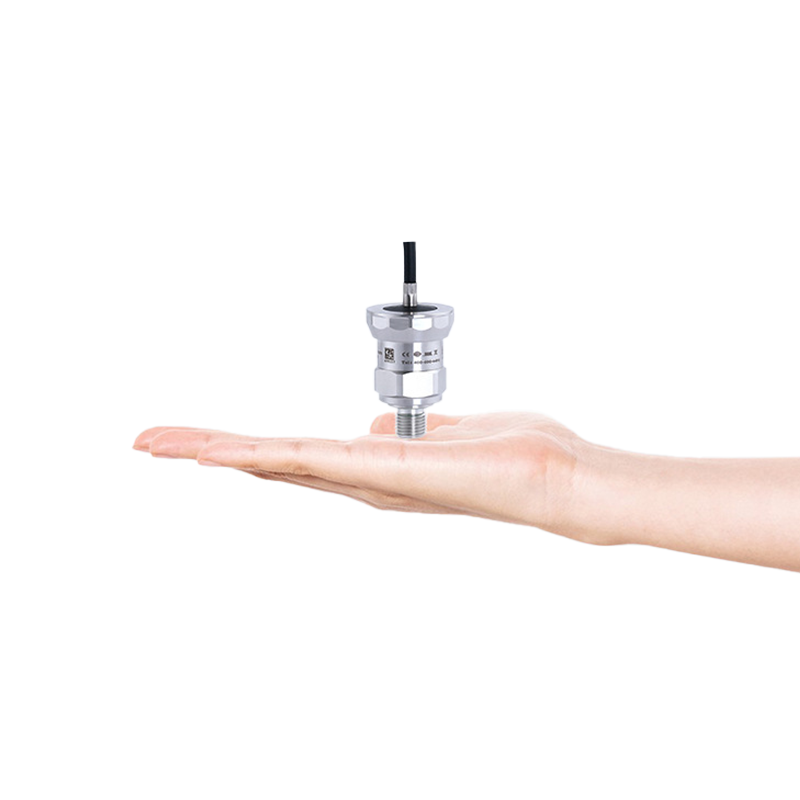

供电结构小巧、安装方便
响应频率高达2kHz限流、限压、反接保护
精度高、稳定性好、响应速度快、耐冲击
压力传感器是在单品硅片上扩散一个惠斯通电桥，被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应)，产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟信号。

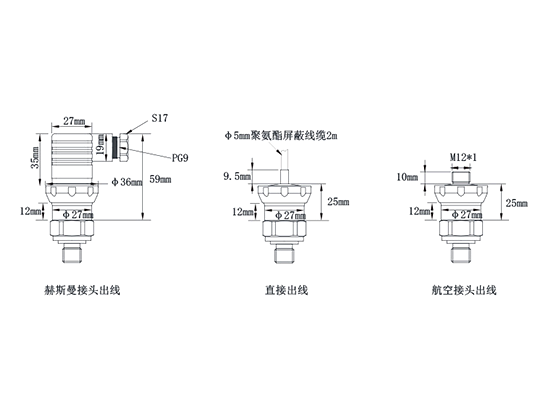

尺寸图

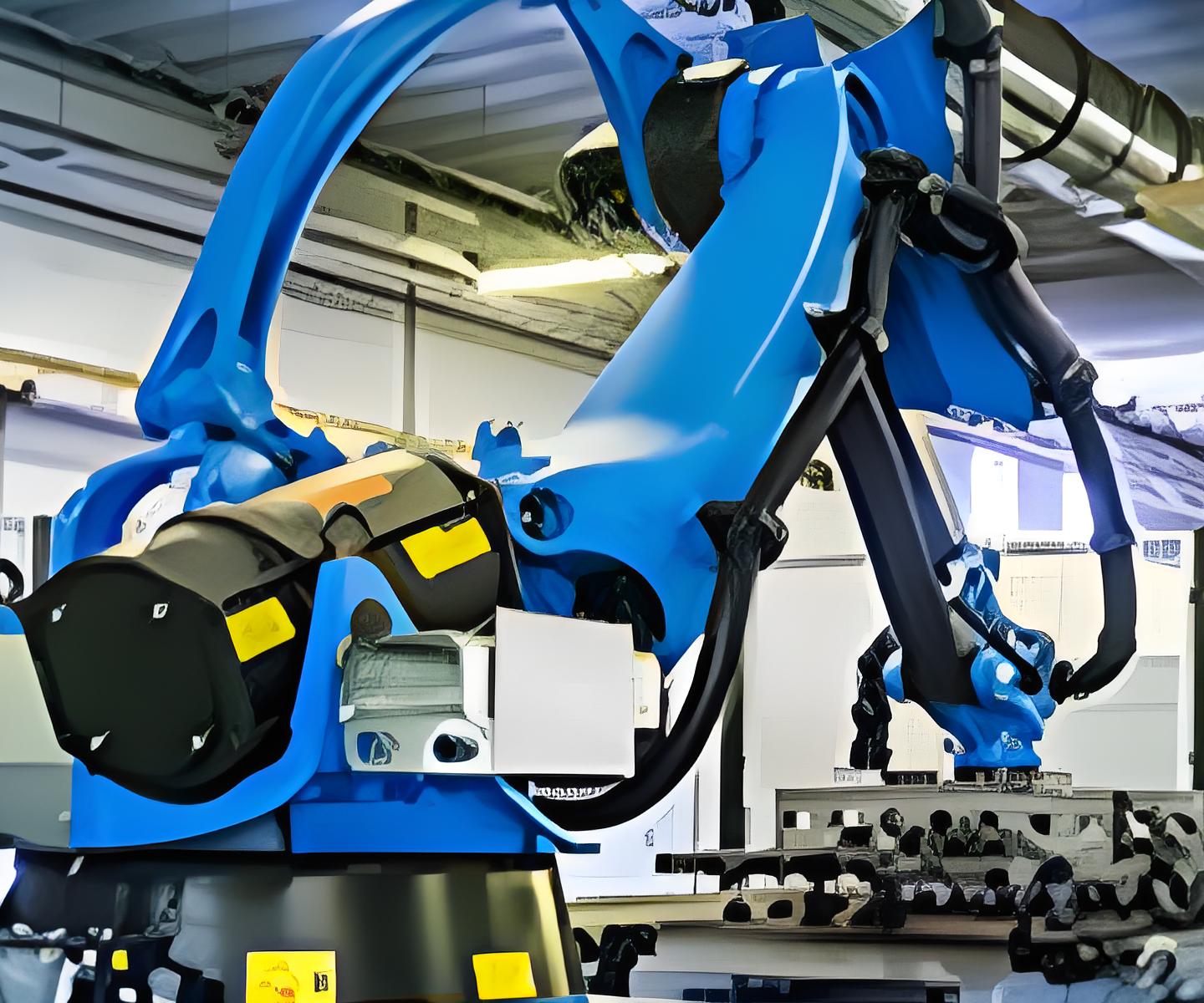

应用案例
星仪传感器制造有限公司主要经营的产品涉及压力变送器、液位变送器、温度变送器 温湿度变送器、差压变送器、土壤水分变送器、3051变送器以及相关仪器仪表配件等 星仪品牌下的多款产品取得国家颁发的多项专利证书，例如CE认证、IS9001认证 SGS认证、TÜV SÜD认证、防爆认证等。传感器的应用行业非常广泛，常用语液压系统、工业设备、制冷设备、智慧物联、废气与尾气、室内外环境监测测、士壤墒调、化工与石化、石油与天然气、扭力测量、工程机械、暖通空调、水与废水、气密监测、工业气体、种植与养殖、食品饮料行业、制药与生物技术、浆类与混凝土、沉降监测等使用。
公司介绍
星仪传感器是一家集研发、生产、销售为一体的制造型高新科技企业，多年专注从事各种变送器及其关联仪表的研发设计生产。星仪凭借高质量产品、贴心完善的售后，竭力为用户提供传感测量解决方案!主营产品有压力系列、液位系列、温度系列、温湿度系列、差压系列、土壤水分系列、扭矩系列、无线系列及变送器相关配件等。

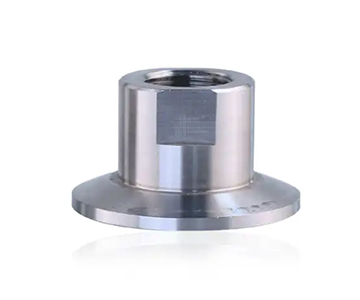

配件产品
服务
- 生产厂家：星仪传感器有着多台行业生产制作设备，现代化的生产流程。星仪自己的研发系统，从下单到生产优化每个环节生产质量与速度，
- 进口元件：星仪传感器选用高质量元器件，进口德国赫斯曼插头，长期稳定强;进口硅晶圆，精度高;进口集成芯片，抗干扰，稳定性好。
- 研发团队：星仪传感器有着多名感测技术研发人员，自始至终致力于产品优化和新品研发。星仪多款产品获得多种专利认证。
- 产品溯源：星仪出厂的每台变送器都有单独工业二维码编号，出售的每台变送器都可追溯其参数及定制内容，方便售后与再定制。
- 售后服务:星仪传感器具有完善的售后检测部门，对于产品在现场使用过程中遇到的安装、使用问题能够很好的得到技术人员解答。
