产品描述

CSF11系列土壤水分传感器基于频域反射FDR原理，是一种电介质型传感器，通过100MHz频率下测量传感器上电容的变化，从而测量插入介质的介电常数。由于水的介电常数非常高（80），土壤为（3-10）。因此当土壤中的水分含量变化时，土壤的介电常数也随之发生相当大的变化。本系列的土壤水分传感器电路把温度变化对测定的影响减小。采用了数字化技术和耐用材料，测量精度高且价格低廉。该传感器可以对多处样地、不同土壤深度的水分含量进行长期连续监测。

产品参数

名称	参数	名称	参数
传感器原理	频域反射FDR	响应时间	＜500ms
测量参数	土壤体积含水量	运行环境	室外，适宜环境温度为0-45℃
测量范围	饱和含水量	工作电流	45-50mA、带温度＜80mA
水分量程	0-60%m³/m³	线缆长度	标配5米（或定制）
温度量程	0-50℃	外壳材质	ABS工程塑料
输出信号	4～20mA、RS485（Modbus-RTU协议）、	探针材质	316不锈钢
	0～1VDC、0～2.5VDC	毛重	500g
供电电压	5-24VDC、12-36VDC	防护等级	IP68
水分精度	3%（率定后）	温度精度	±0.5℃

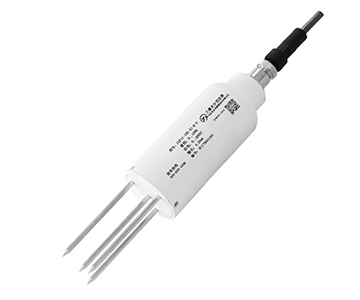

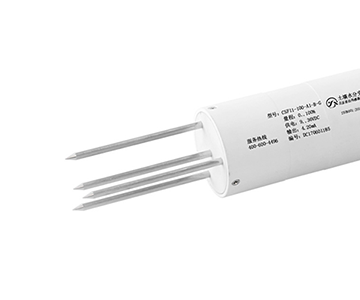

产品展示

在水土保持监测、土壤水文监测、精细农业生产、溉等领域要求快速测定田间的土壤水分。其测定方法有烘干法、射线法、介电特性法、核磁共振法、分离示踪剂法和遥盛法等，其中，介电特性法是利用土壤的介电特性进行间按测量的，能实现土壤水分的快速无损测量，具体来说又可分为基于时域反射TDR原理和基于频域反射FDR原理。

a)测量探针周围200mm 容量范国的土壤体积含水量

b)土壤水分传感器使用100MHz电路设计

c)在高盐分和黏性土壤中低敏感度)

d）防护高(IP68)、可长期埋入土壤中使用

e)宽电压供电、非线性修正、精度高、一致性高

f)体积小、重量轻、安装方便

g)防雷击、截频千扰设计、抗干扰能力强h)接线反向和过压保护、限流保护(电流输出)

尺寸图

应用案例
