产品描述

TE12H滚珠螺杆直线滑台通过电磁原理工作，有定子和移动部件。定子由铁芯和线圈组成，通电产生磁场，移动部件由磁铁和导体构成，受定子磁场的磁力作用而运动，运动方向与定子线圈电流方向有关，改变电流方向可使移动部件反向运动。实际应用中，借助编码器进行位置反馈，实现高精度位置控制，还可通过改变电流大小和方向，实现不同运动速度和加速度，并能与 PLC 等自动化控制设备结合，实现自动化生产线的高效运行。

产品参数

名称	参数
电机	MCL-045-C2
驱动	3A
持续推力	92N
峰值推力	310N
运动件重量	3.4KG
最大负载	15KG
最大速度	3m/s
光栅重复定位精度	±1um（1000mm行程内）
磁栅重复定位精度	±3um（1000mm行程内）
直线度	±2um/300mm
行程	50-2000mm

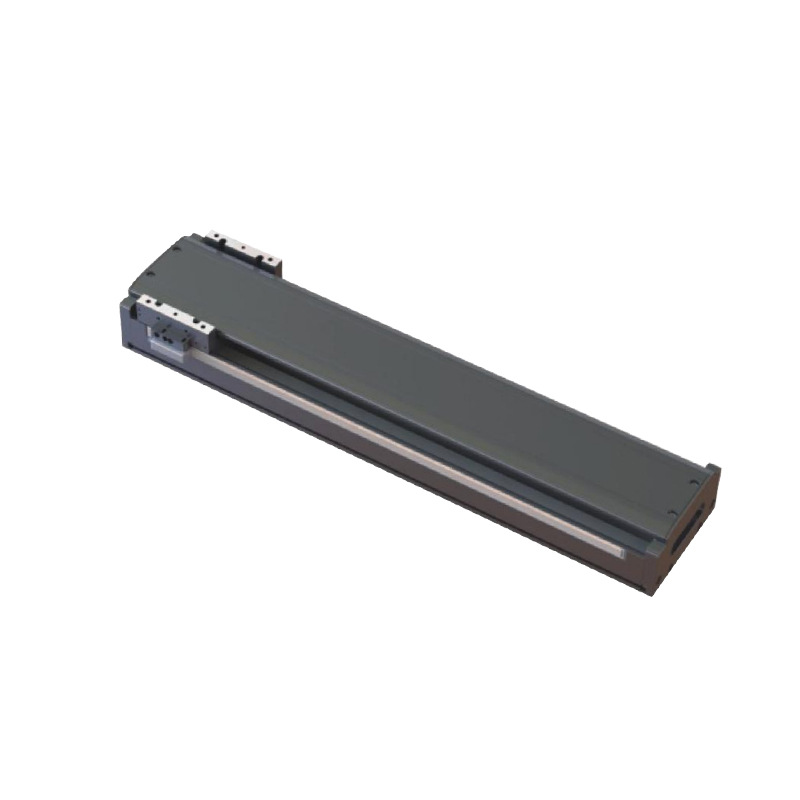

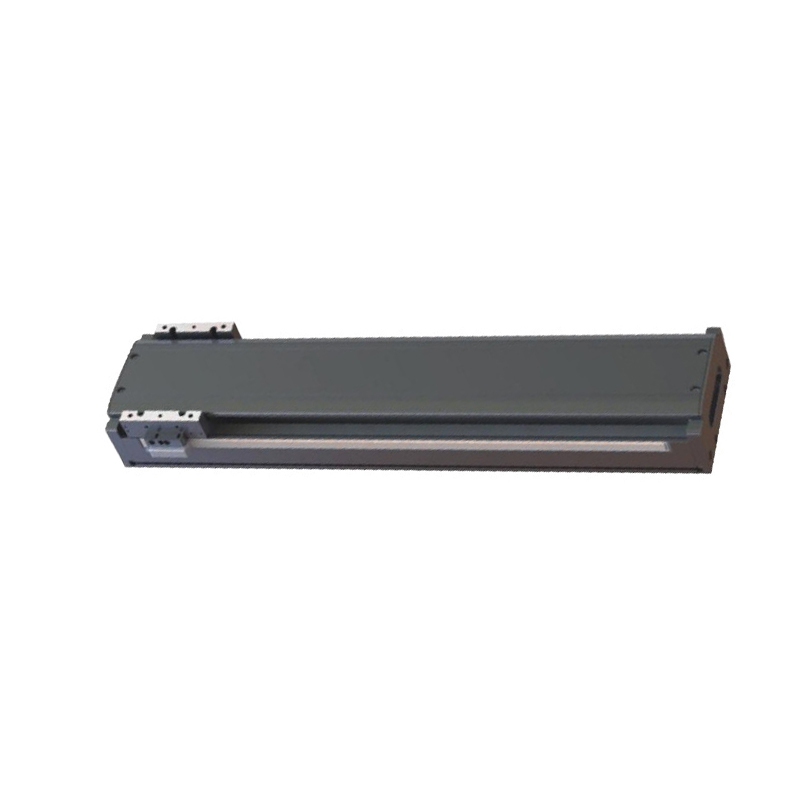

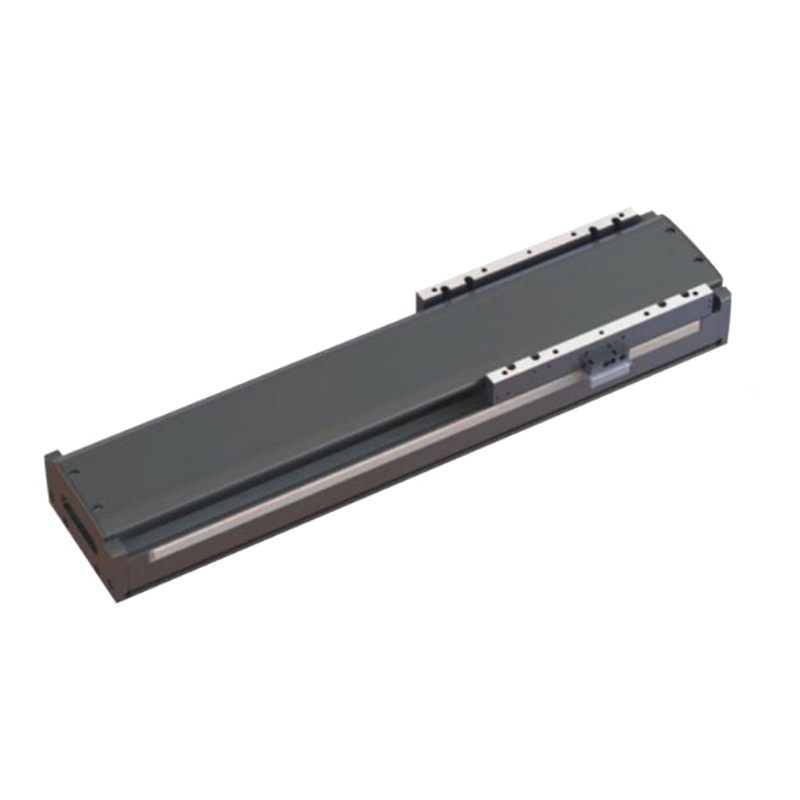

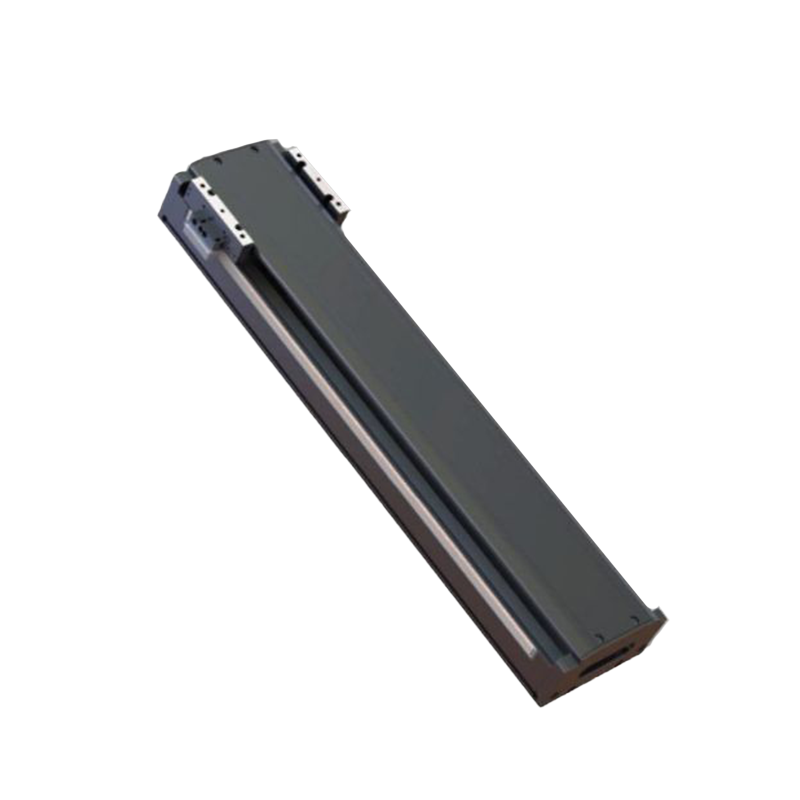

产品展示

适用范围：3D打印，极光焊接，点胶机，数控机床，喷涂机等工业应用方面

产品功能：一种高集成的传动平台，又名线性模组、直角坐标机器人、直线滑台等  直线电机驱动，配有光栅定位，能快速响应，稳定性高，可靠性高；

可与多种电机（如伺服电机、步进电机）配合使用，通过联轴器连接，方便实现不同的速度、扭矩和控制要求，并且能根据具体应用场景进行灵活的安装和布局；

• 速度快，最高运动速度可达3m/s，且运动时的精度高，加速度也高；
• 整体模块化设计，结构紧凑，易于拓展；
• 无背隙误差，动定子无接触运行；
• 允许同轴多个独立动子，能组合成机械臂，XY十字以及龙门系统；
• 行程长，最大行程可达2m以上；
• 运动平滑，无易损件，也极少有需要维护的情况，使用寿命长；
• TCH-B110直线电机模组，负载可达15kg，最高速度可达3m/s；

多种驱动器自由选择松下高创雷尼绍编码器

• Panasonicdrive松下驱动器

Panasonic集团在中国大陆的事业是1978年开始，在中国大陆和香港已设立了研发、生产制造、销售和服务型等企业，松下驱动器已经广泛的应用到钱性马达行业并获得客户的高度评价。

• Servotronix高创驱动器

Servotronix Motlon ControI(STX)有限公司生产，CKHD系列几乎支持任何伺服电机和反调类型，以及任何10要求，还可与各种设备和应用项目迅速集成。CDHD同服驱动器的输入电压为交流120V240V(单相戏三相)交流400/480V(三相)，CDHD系列产品均可与旋转或直线交流得服电机旋转或者直线直流伺服电机进行配套。

• Renishaw雷尼绍编码器 Renishawencoders

需尼绍专法为各种运动控制盒计量应用提供解决方案。公司从1998年开始专门从事磁编研器及具相关组件的设计和制造。凭借经验和知识。能够提供各种额先市场的磁旋转编码器、直线磁慢和磁坏编码器。

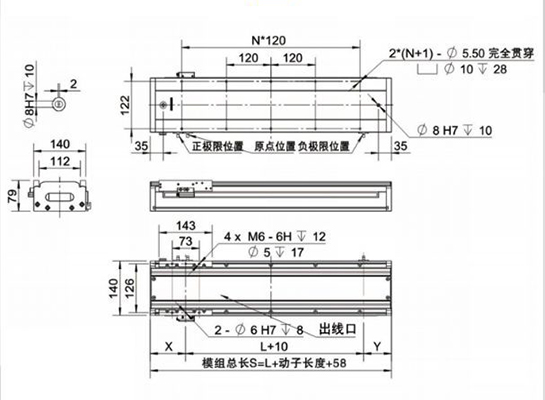

尺寸和接口

应用案例

苏州通又盛电子科技有限公司，专业生产制作，伺服电动缸、直线滑台模组、伺服压机、多维度自由运动平台机器人，机械手系列产品。并提供三菱、松下工控产品、PLC，伺服电机、变频器、触摸屏、导轨、丝杆、减速机系列产品。

公司介绍

公司引进国外先进技术，拥有专业化的生产设备，先进的数控加工设备，高精的测试设备，并且拥有资深的机械传动设计师，先进的设计软件，历经多年奋斗与拚搏，苏州通又盛电子科技有限公司在行业内已确立"规模大、产量高、质量稳"的领先优势，立志为工业4.0发展而奋斗终身，我们与多家国企、500强单位及高等院校合作发展。为客户提供操作简单、效率卓越、性能稳定、价格合理的产品设备。

合作伙伴

服务

• 售前---助力合理选型：项目评估工程师对接，深入沟通了解使用工况，确认合适的选型和规格，给到客户合理的建议，有效避免生产中出现的问题
• 售中---保障生产交付：专属工程师和业务专员对接，项目主管对过程控制，积极沟通互动，及时发现问题和时效沟通，为生产交付保驾护航
• 售后---及时响应处理：售后有工程人员对接，当天响应;并及时到现场确认、讨论、解决处理问题，满足客户生产需求，避免停工停产现象
